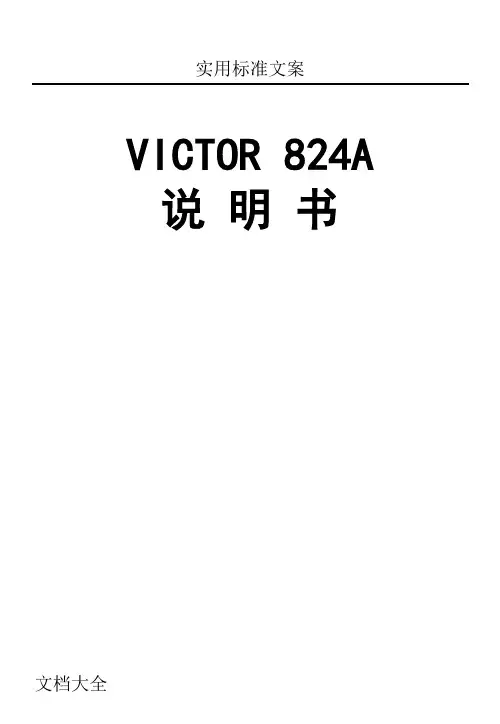

VICTOR 824A 说明书目录一、适用范围 (3)二、功能说明 (3)三、规格 (4)四、校正方法 (6)五、各种名称和功能 (7)六、LCD液晶显示面板说明 (9)七、操作前准备事项 (10)八、操作步骤 (11)九、注意事项 (12)数字显示程式噪音计使用说明书型号:824A 一、适用范围在您使用本产品前，请详细阅读说明书，它将教你正确的操作方法，以便能发挥本机坚固耐用之优良性能。
此声级计可用来做噪音工程，品质控制，健康防治及各种环境噪音测量。
如工厂、办公室、交通道路、家庭、音响等各种场合之噪音量测应用。
二、功能说明：此产品是高精度声级计，精度可达±1.5dB 1、本声级计符合国际委员会IEC651 TYPE2和美国国家标准ANS S1.4 TYPE2.2、测量范围：30~130分贝。
3、A和C权衡网路选择。
4、快速/慢速之反应速率选择，以及A（模拟人耳）、C（机器噪音）模式的响应特性，使得测量更准确。
5、AC和DC类比信号输出，可连接至频率分析仪或X-Y轴记录器做数据统计分析。
三、规格：a)精确度：±1.5dB（以参考音压为准，94dB＠1KHz）b)频率响应：31.5Hz~8.5K Hzc)动态范围：50 dBd)测量范围：30~130 dBA，30~130 dBCe)频率加权特性：A和C特性f)数位显示：5位数，解析度0.1 dB，取样率为2次/秒g)类比刻画显示：一刻画代表 1 dB，取样率为2次/秒h)测量档位：30~80分贝，50~100分贝，60~110分贝，80~130分贝i)过载指示“OVER”、“UNDER”符号表示j)AC信号输出：0.707Vrms/每档刻满刻度，输出阻抗约600Ωk)DC信号输出：10mV/dB，输出阻抗100Ωl)动态特征：FAST（快速），SLOW（慢速）之反应速率m)麦克风：1/2英寸电容式麦克风n)最大值锁定：MAXo)电源：9V电池1个p)开机自检时间：10秒q)工作温湿度：0~+40℃，10~80%RHr)储存温湿度：0~+60℃，10~70%RHs)尺寸：220×67×32mmt)重量：约210g(含电池)四、校正方法：请使用94 dB@1KHz标准音源1、状态设定：频率加权A，时间加权：快特性（FAST），档位：60~110分贝档2、将麦克风头小心插入标准音源（94dB@1KHz）1/2英寸的孔内3、打开标准音源（94 dB@1KHz）的电源开关，使用一字批调整底盖开圆孔处的电位器使LCD显示为94.0(如图1)本仪表出厂前已调校好，建议校正周期为一年。
VICTOR 824 数字式声级计使用手册VICTOR 824 数字式声级计使用手册一.适用范围:发挥本机坚固耐健康防治及各种坏境噪音测量。
如等各种场合之噪音测量应用。
二.功能说明：15dB1IEC651TYPE2ANS S14TYPE2230~1303A C 4A C 5AC DC X Y 三、规格：a 15dB 94dB@1kHz b)315H z c)50d B在您使用本产品前,请详细阅读说明书,它将教你正确的操作方法,以便能用之优良性能。
此声级计可用来做噪音工程，品质控制，工厂、办公室、交通道路、家庭、音响 此产品是高精度声级计，精度可达±.、本声级计符合国际委员会 和美国国家标准 . 。
、测量范围：分贝。
、和权衡网路选择。
、快速/慢速之反应速率选择，以及(模拟人耳)、(机器噪音)模式的响应特性，使得测量更准确。
、和类比信号输出，可连接至频率分析仪或-轴记录器做数据统计分析。
）精确度：±.(以参考音压为准，)频率响应：.动态范围：~8.5kHz 1l)FAST SLOW()m 12n MAX o)9V p 10q 0RH r 0动态特征：（快速），慢速之反应速率)麦克风：/英寸电容式麦克风）最大值锁定：电源：电池一个)开机自检时间：秒)工作温湿度:~+40℃,10~80％)储存温湿度:~+60℃,10~70％RH s)尺寸：（200×63×30)mm t)重量：约210g （含电池）e)A C f )数位显示:5位数,解析度0.1dB ,取样率为2次/秒g )类比刻画显示：一刻画代表1dB ,取样率为2次/秒h )测量档位：30~80分贝，50~100分贝，60~110分贝，80~130分贝i )过载指示“OVER ”、“UNDER ”符号表示j )AC 信号输出：0.707Vrms /每档刻满刻度，输出阻抗约600Ωk )DC 信号输出:10mV/dB,输出阻抗100Ω频率加权特性：和特性四、校正方法：☆请使用标准音源1、状态设定：频率加权A ,时间加权：快特性（FAST),档位：60110分贝档2、将麦克风头小心插入标准音源（94 dB @1kHz) 1/2英寸的孔内3、打开标准音源(94 dB @1kHz)的电源开关，使用一字批调整电位器是LCD 显示为94.0☆本仪表出厂前已调校好,建议校正周期为一年。

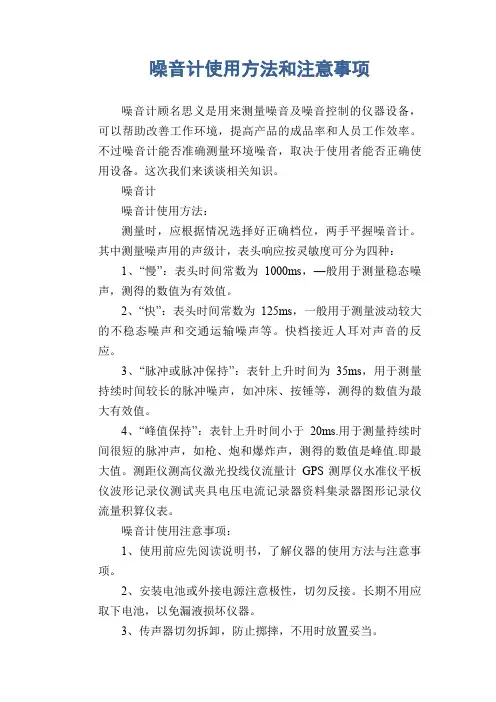

噪音计使用方法和注意事项
噪音计顾名思义是用来测量噪音及噪音控制的仪器设备，可以帮助改善工作环境，提高产品的成品率和人员工作效率。
不过噪音计能否准确测量环境噪音，取决于使用者能否正确使用设备。
这次我们来谈谈相关知识。
噪音计
噪音计使用方法：
测量时，应根据情况选择好正确档位，两手平握噪音计。
其中测量噪声用的声级计，表头响应按灵敏度可分为四种：
1、“慢”：表头时间常数为1000ms，—般用于测量稳态噪声，测得的数值为有效值。
2、“快”：表头时间常数为125ms，一般用于测量波动较大的不稳态噪声和交通运输噪声等。
快档接近人耳对声音的反应。
3、“脉冲或脉冲保持”：表针上升时间为35ms，用于测量持续时间较长的脉冲噪声，如冲床、按锤等，测得的数值为最大有效值。
4、“峰值保持”：表针上升时间小于20ms.用于测量持续时间很短的脉冲声，如枪、炮和爆炸声，测得的数值是峰值.即最大值。
测距仪测高仪激光投线仪流量计GPS测厚仪水准仪平板仪波形记录仪测试夹具电压电流记录器资料集录器图形记录仪流量积算仪表。
噪音计使用注意事项：
1、使用前应先阅读说明书，了解仪器的使用方法与注意事项。
2、安装电池或外接电源注意极性，切勿反接。
长期不用应取下电池，以免漏液损坏仪器。
3、传声器切勿拆卸，防止掷摔，不用时放置妥当。
4、仪器应避免放置于高温、潮湿、有污水、灰尘及含盐酸、碱成分高的空气或化学气体的地方。
5、勿擅自拆卸仪器。
如仪器不正常，可送修理单位或厂方检修。
6、噪音计注意防水，防止高空摔。

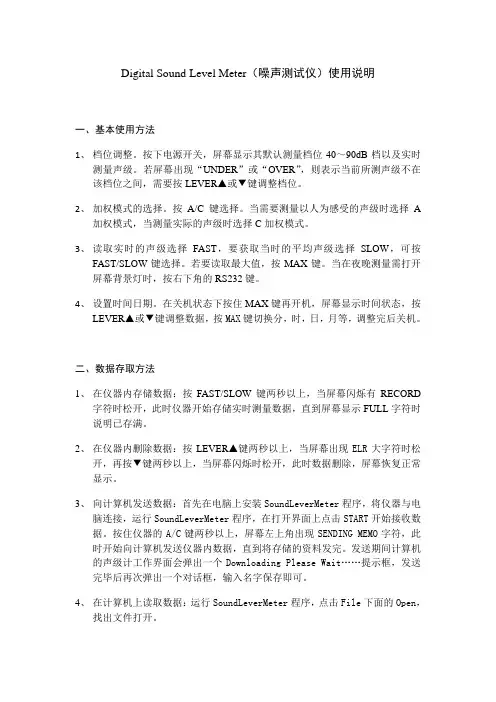

Digital Sound Level Meter（噪声测试仪）使用说明一、基本使用方法1、档位调整。
按下电源开关，屏幕显示其默认测量档位40～90dB档以及实时测量声级。
若屏幕出现“UNDER”或“OVER”，则表示当前所测声级不在该档位之间，需要按LEVER▲或▼键调整档位。
2、加权模式的选择。
按A/C键选择。
当需要测量以人为感受的声级时选择A加权模式，当测量实际的声级时选择C加权模式。
3、读取实时的声级选择FAST，要获取当时的平均声级选择SLOW，可按FAST/SLOW键选择。
若要读取最大值，按MAX键。
当在夜晚测量需打开屏幕背景灯时，按右下角的RS232键。
4、设置时间日期。
在关机状态下按住MAX键再开机，屏幕显示时间状态，按LEVER▲或▼键调整数据，按MAX键切换分，时，日，月等，调整完后关机。
二、数据存取方法1、在仪器内存储数据：按FAST/SLOW键两秒以上，当屏幕闪烁有RECORD字符时松开，此时仪器开始存储实时测量数据，直到屏幕显示FULL字符时说明已存满。
2、在仪器内删除数据：按LEVER▲键两秒以上，当屏幕出现ELR大字符时松开，再按▼键两秒以上，当屏幕闪烁时松开，此时数据删除，屏幕恢复正常显示。
3、向计算机发送数据：首先在电脑上安装SoundLeverMeter程序，将仪器与电脑连接，运行SoundLeverMeter程序，在打开界面上点击START开始接收数据。
按住仪器的A/C键两秒以上，屏幕左上角出现SENDING MEMO字符，此时开始向计算机发送仪器内数据，直到将存储的资料发完。
发送期间计算机的声级计工作界面会弹出一个Downloading Please Wait……提示框，发送完毕后再次弹出一个对话框，输入名字保存即可。
4、在计算机上读取数据：运行SoundLeverMeter程序，点击File下面的Open，找出文件打开。
AR844数字式噪音计
一、特点：
测量范围：30～130dB
模拟棒条动态显示
高精度4分频段测量
30*50mm大屏幕LCD显示
可通过本机USB接口与电脑联机达成记录下载，实时在线测量功能
本机可连续自动记录数据，最大可记录43690笔
万年历功能
通过软件在线测量可自动生成曲线分析图并支持图表输出打印
软件光盘、数据线随机标配
二、产品规格参数：
测量范围A加权30～130dB C 加权35～130dB
测量精确度±1.5dB
频率响应31.5HZ-8.5KHZ
动态范围
50dB 最大可设置为30～130dB满量程
AC/DC USB信号输出√
自动关机功能√
低电显示功能√
过载提示√
数位及分辨率5Digits & 0.1dB
动态特性选择Fast/Slow
麦克风1/2 英寸电容式麦克风频率加权特性 A & C
测量档位选择√
最大值锁定√
取样频率 2 times/sec
供电
4节1.5VAA碱性电池或6V电源适配器
产品颜色象牙白
产品净重300g(include battery)标准外箱容量20。

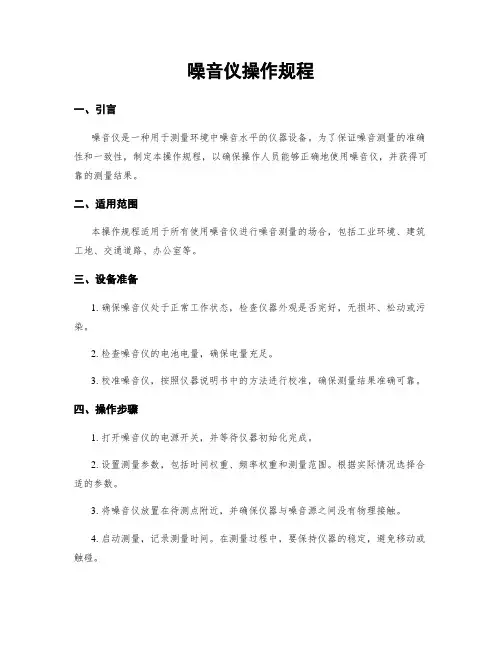

噪音仪操作规程一、引言噪音仪是一种用于测量环境中噪音水平的仪器设备。
为了保证噪音测量的准确性和一致性，制定本操作规程，以确保操作人员能够正确地使用噪音仪，并获得可靠的测量结果。
二、适用范围本操作规程适用于所有使用噪音仪进行噪音测量的场合，包括工业环境、建筑工地、交通道路、办公室等。
三、设备准备1. 确保噪音仪处于正常工作状态，检查仪器外观是否完好，无损坏、松动或污染。
2. 检查噪音仪的电池电量，确保电量充足。
3. 校准噪音仪，按照仪器说明书中的方法进行校准，确保测量结果准确可靠。
四、操作步骤1. 打开噪音仪的电源开关，并等待仪器初始化完成。
2. 设置测量参数，包括时间权重、频率权重和测量范围。
根据实际情况选择合适的参数。
3. 将噪音仪放置在待测点附近，并确保仪器与噪音源之间没有物理接触。
4. 启动测量，记录测量时间。
在测量过程中，要保持仪器的稳定，避免移动或触碰。
5. 结束测量，停止记录。
将噪音仪关闭。
五、数据处理与分析1. 将测量数据导出到计算机或其他数据处理设备。
2. 使用专业的数据处理软件，对测量结果进行分析和处理。
可以计算平均噪音水平、峰值噪音水平等指标。
3. 根据实际需求，生成噪音测量报告，并进行必要的解释和分析。
六、注意事项1. 在操作过程中，要注意自身安全，避免接触到可能存在危险的噪音源。
2. 操作人员要佩戴适当的个人防护设备，如耳塞或耳罩，以保护听力。
3. 在测量过程中要保持仪器的稳定，避免外界干扰。
4. 噪音仪的维护保养要定期进行，包括清洁仪器表面、更换电池等。
5. 使用噪音仪进行测量时，要遵守相关的法律法规和标准要求。
七、附录1. 噪音仪的技术规格和性能参数。
2. 噪音仪的校准证书和有效期。
3. 噪音测量报告的模板和格式要求。
本操作规程是为了确保噪音测量的准确性和可靠性而制定的，操作人员在使用噪音仪进行测量时，应严格按照规程的要求进行操作。
如有任何疑问或异常情况，应及时向相关负责人报告并采取相应的措施。
AR824声级计操作规程一、操作规程概述声级计是一种测量声音强度的仪器，它广泛应用于噪声环境的监测和控制领域。
AR824声级计是一款先进的数字声级计，具有高精度、数据存储和分析功能。
为了确保使用AR824声级计的可靠性和准确性，制定了以下操作规程。
二、声级计操作指南1.操作准备a.检查设备：确保声级计电池电量充足、存储卡有足够的空间。
b.设定测量范围：根据实际测量需求，选择合适的测量范围。
一般情况下，选择范围略高于待测场景的预计峰值。
2.声级计设置a.开机和校准：按下开机键并等待声级计启动完毕。
在AR824声级计上，校准功能由设备自动完成，无需额外操作。
b.设置测量参数：i.时间权重：根据测量需求，选择合适的时间权重（FAST或SLOW）。
ii. 频率权重：根据测量需求，选择合适的频率权重（A或C）。
iii. 信号积分：根据测量需求，选择是否进行信号积分测量。
3.进行测量a.将声级计处于水平状态并保持相对静止，避免因移动引起测量误差。
b.确保测量环境安静稳定，并尽量避免其它噪声干扰。
c.记录测量数据时，应持续一段时间进行测量，以获取更准确的结果。
一般情况下，建议测量时间不少于1分钟。
d.确保测量时间结束后，按下停止键停止测量。
4.数据处理a.阅读测量结果：AR824声级计会显示测量结果，包括声级、峰值、等效声级等信息。
熟悉这些指标的含义，并能准确读取测量结果。
b.数据存储：将测量数据保存在设备存储卡上或通过数据传输接口传输到计算机上进行存储。
c.数据分析：使用配套的数据分析软件，对测量数据进行进一步分析，生成报告或用于后续的噪声控制措施。
三、注意事项1.避免设备受到潮湿、油污或尘埃等环境的侵害。
2.在AR824声级计的显示屏上，勿触摸触碰或任意按压，以防止产生误操作。
3.定期清洁仪器表面，在使用过程中切勿使用化学溶液清洗，以防止损坏设备。
4.定期校准声级计，确保测量结果的准确性和可靠性。
四、维护保养1.定期校准：根据设备要求，定期进行声级计的校准，确保测量结果的准确性。

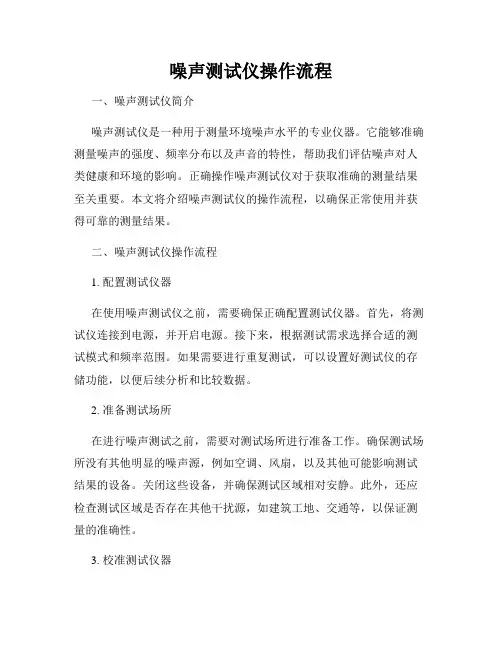

噪声测试仪操作流程一、噪声测试仪简介噪声测试仪是一种用于测量环境噪声水平的专业仪器。
它能够准确测量噪声的强度、频率分布以及声音的特性，帮助我们评估噪声对人类健康和环境的影响。
正确操作噪声测试仪对于获取准确的测量结果至关重要。
本文将介绍噪声测试仪的操作流程，以确保正常使用并获得可靠的测量结果。
二、噪声测试仪操作流程1. 配置测试仪器在使用噪声测试仪之前，需要确保正确配置测试仪器。
首先，将测试仪连接到电源，并开启电源。
接下来，根据测试需求选择合适的测试模式和频率范围。
如果需要进行重复测试，可以设置好测试仪的存储功能，以便后续分析和比较数据。
2. 准备测试场所在进行噪声测试之前，需要对测试场所进行准备工作。
确保测试场所没有其他明显的噪声源，例如空调、风扇，以及其他可能影响测试结果的设备。
关闭这些设备，并确保测试区域相对安静。
此外，还应检查测试区域是否存在其他干扰源，如建筑工地、交通等，以保证测量的准确性。
3. 校准测试仪器为了确保噪声测试仪的准确性，需要在进行正式测试之前进行校准。
校准可以通过专业机构进行，或者按照测试仪器的说明书进行自我校准。
校准的目的是调整测试仪的测量精度，提高测试结果的可靠性。
4. 测试点选择在进行噪声测试时，需要选择合适的测试点。
根据具体测试需求，选择代表性的测试点进行测量。
通常应选择距离噪声源较远、环境相对安静的位置作为测试点，以获得更准确的测试结果。
5. 初始设置进行噪声测试前，进行初始设置是必要的。
设置测试仪的参数，包括采样时间、计权方式、时间权重、频率权重等。
这些参数的设置将直接影响到测试结果的准确性和可比性。
根据需求选择合适的参数设置，并在测试过程中保持一致。
6. 开始测试开始测试时，应将噪声测试仪放置在合适的位置。
保持测试仪与被测点的距离不变，并注意避免与测试仪器接触的不必要干扰。
启动测试仪器并保持相对稳定的状态，让其进行噪声测量。
测试时间长度根据实际需要而定，通常建议在足够的时间范围内进行测试，以获得全面的数据。
第1篇一、概述噪声计是一种用于测量声级和噪声频率分布的仪器，广泛应用于环境保护、职业健康、声学研究和噪声控制等领域。
为确保噪声计的准确性和可靠性，以下为噪声计的使用操作规程。
二、准备工作1. 检查噪声计外观，确保无损坏、无锈蚀，并检查所有部件是否齐全。
2. 确认电源电压与噪声计电源要求相匹配，连接好电源线。
3. 检查并校准噪声计的内置麦克风或外接麦克风，确保麦克风功能正常。
4. 根据测量需求，选择合适的测量档位和频率范围。
5. 准备测量表格，记录测量数据。
三、操作步骤1. 开启噪声计电源，等待仪器预热至稳定状态。
2. 将噪声计置于待测点，确保麦克风朝向声源，距离地面1.2米，高度与耳朵平行。
3. 在测量前，进行自检，确认噪声计的指示灯正常闪烁，表示仪器工作正常。
4. 根据测量需求，选择合适的测量档位和频率范围。
若需进行长时间测量，请选择合适的时间间隔。
5. 按下测量按钮，开始测量。
观察显示屏，确认噪声计的读数稳定。
6. 在测量过程中，保持噪声计的麦克风朝向声源，避免外界干扰。
7. 若需进行多点测量，请移动噪声计至下一个测量点，重复以上步骤。
8. 测量结束后，按下停止按钮，关闭噪声计电源。
9. 将测量数据记录在测量表格中，包括测量时间、测量地点、声级和频率范围等。
四、注意事项1. 在使用噪声计过程中，避免触碰麦克风和显示屏，以免影响测量结果。
2. 避免将噪声计置于高温、潮湿、灰尘等恶劣环境中。
3. 定期检查噪声计的麦克风和显示屏，确保其功能正常。
4. 按照噪声计的说明书进行维护和保养，确保仪器性能稳定。
5. 测量时，避免外界干扰，如风吹、振动等。
6. 测量结束后，及时关闭电源，拔掉电源线。
五、校准与维护1. 按照噪声计的说明书进行校准，确保测量结果的准确性。
2. 定期进行维护，如清洁麦克风、更换电池等。
3. 存放噪声计时，确保其干燥、通风，避免受潮、受压。
通过以上操作规程，可以确保噪声计的正确使用，提高测量结果的准确性和可靠性。

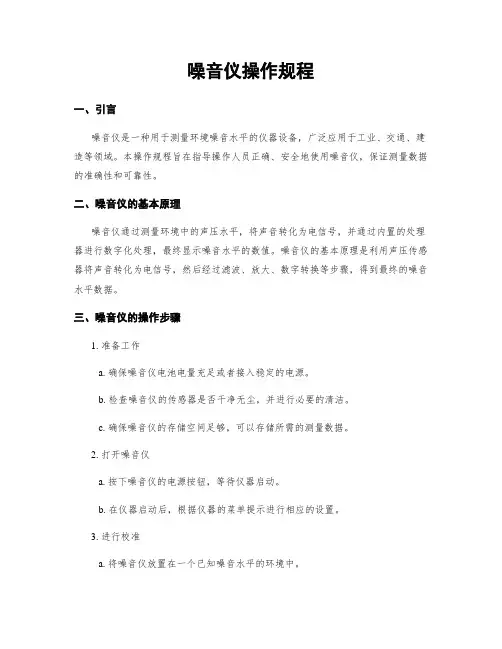

噪音仪操作规程一、引言噪音仪是一种用于测量环境噪音水平的仪器设备，广泛应用于工业、交通、建造等领域。
本操作规程旨在指导操作人员正确、安全地使用噪音仪，保证测量数据的准确性和可靠性。
二、噪音仪的基本原理噪音仪通过测量环境中的声压水平，将声音转化为电信号，并通过内置的处理器进行数字化处理，最终显示噪音水平的数值。
噪音仪的基本原理是利用声压传感器将声音转化为电信号，然后经过滤波、放大、数字转换等步骤，得到最终的噪音水平数据。
三、噪音仪的操作步骤1. 准备工作a. 确保噪音仪电池电量充足或者接入稳定的电源。
b. 检查噪音仪的传感器是否干净无尘，并进行必要的清洁。
c. 确保噪音仪的存储空间足够，可以存储所需的测量数据。
2. 打开噪音仪a. 按下噪音仪的电源按钮，等待仪器启动。
b. 在仪器启动后，根据仪器的菜单提示进行相应的设置。
3. 进行校准a. 将噪音仪放置在一个已知噪音水平的环境中。
b. 按照仪器的校准流程，进行校准操作。
c. 校准完成后，记录校准结果，并确保校准结果在合理范围内。
4. 进行测量a. 根据需要选择合适的测量模式，如A计权、C计权等。
b. 将噪音仪放置在待测噪音源附近，确保传感器与噪音源之间的距离适当。
c. 按下测量按钮，开始进行噪音测量。
d. 在测量过程中，保持噪音仪的稳定，避免外界干扰。
5. 结束测量a. 在测量时间达到预设值或者测量目的达到后，按下住手按钮，结束测量。
b. 将测量数据保存到噪音仪的存储设备中，并记录相关信息，如测量时间、地点等。
6. 数据处理与分析a. 将噪音仪连接到计算机或者挪移设备上，将测量数据导入相应的数据处理软件。
b. 根据需要，对测量数据进行滤波、平均等处理，得到准确的噪音水平结果。
c. 对测量结果进行分析，制作相应的报告或者图表。
四、噪音仪的注意事项1. 在操作噪音仪时，应佩戴适当的防护设备，如耳塞、防噪头盔等，以保护听觉健康。
2. 在进行测量时，应尽量避免有干扰物存在，如大风、机器运转等，以免影响测量结果的准确性。
噪音计AR824使用说明噪音计AR824使用说明您所购买的这款“噪音计AR824”标志着您已步入到测量领域前沿。
该“噪音计AR824”是一款多元化、精美的产品，除去科技进步、升级，在正确操作下，该产品强度将足够您使用多年。
请仔细阅读使用说明，并将本手册放置于方便取阅处。
目录1. 属性 ----------------------------------------------------------------------------------------------------- 52. 详细说明 ----------------------------------------------------------------------------------------------- 5 3．前操作面板细节-------------------------------------------------------------------------------------- 8 4．测量步骤----------------------------------------------------------------------------------------------- 9 5．测量需要考虑的事（注意事项） -------------------------------------------------------------- 106．信号输出--------------------------------------------------------------------------------------------- 10 7．电池更换--------------------------------------------------------------------------------------------- 10 8．调节器------------------------------------------------------------------------------------------------- 11 9．A/C网络分析仪的频率测量特性 -------------------------------------------------------------- 12 10．节拍测量（块＆慢）特性---------------------------------------------------------------------- 131. 属性大LCD显示器，便于阅读频率测量网络分析器满足IEC651-2款要求A＆C测量网络分析器以适应标准节拍测量（块＆慢）动力特性模式AC/DC输出扩展基于电子调节器电子减震系统前面板电容式麦克风，高准确度＆长期稳定最大读值锁定功能以在显示屏上储存最大读值报警提示，负载超高或超低LCD显示，以减少能耗＆清晰阅读—即使在周围强光环境中采用耐久材料，包括高强度轻质ABS所料外壳小巧而轻重设计，手持操作低电量报警2. 详细说明显示屏18mm(1.7寸)LCD(Liquid Crystal Display),3 1/2 digits.功能分贝（A＆C频率测量），节拍测量（块，慢），最大读值锁定，AC＆DC输出。
测量量程35到130分贝，输入信号单一，3量程规格。
分辨率0.1分贝准确度（23±5℃）频率测量符合IEC651-2款调节输入信号为94分贝（31.5Hz到8KHz），测量精度详细如下：31.5Hz—±3分贝，63 Hz—±2分贝，125 Hz—±1.5分贝，250Hz—±1.5分贝，500Hz—±1.5分贝，1K Hz—±1.5分贝，2K Hz—±2分贝，4K Hz—±3分贝，8K Hz—±5分贝频率测量网络分析器A＆C特性A测量：该特性是模拟“人类听觉”灵敏度，例如，如果要进行环境声音强度测量通常选择A测量。
C测量：该特性是近似于“FLAT”灵敏度。
例如它适合于检测机械的噪声（Q.C检测）＆知道被测设备的声压级别。
频率31.5Hz到8000Hz调节B＆K(Bruel＆Kjaer)：多功能听觉调节模型：4226麦克风电子电容式麦克风麦克风尺寸标准尺寸1/2英寸量程选项30到80分贝，50到100分贝，80到1309分贝，每段50分贝，超出或低于范围报警。
*30到80分贝段从35分贝到80分贝节拍测量（块＆慢）块—t=200ms*”块”档位近似于人耳听觉节拍测量慢—=500ms*”慢”档很容易得到震动声音强度的平均值。
调节器*基于外部调节器电子减震系统的前面板；*由外部声音调节器调节；*由内部94分贝/1KHz发生器调节。
输出信号AC输出对应每一档位0.5电压方均根值ACDC输出0.3到1.3VDC，每分贝10Mv输出阻抗——600欧姆输出终端 3.5毫米直径麦克风输出终端是为分析器、强度记录仪、录音记录仪提供。
操作温度0℃到50℃（32℉到122℉）湿度最大90%相对湿度（0℃到35℃）供电006P DC 9V，电池（重型）电量消耗大约6Ma DC尺寸245×80×35mm(9.6×3.2×1.4英寸)重量300g/0.66LB(包括电池).标准配件使用说明书手册……………………………..1PC 调整螺杆……………………………………..1PC 可选校正器94分贝声音调节，模式：SC—94194分贝声音调节，模式：SC—940A3．前操作面板细节3—1 电子电容式麦克风3—2 显示屏3—3电源开关＆输出类型选项3—4 A/C测量＆调节选项3—5 节拍测量（块/慢）/最大读值锁定选项3—6 量程选项3—7信号输出终端3—8 电池间隔/支付（用完）3—9 量程超高/超低报警3—10 调整器电子减震系统（准确度调整减震器）4．测量步骤1）滑动“A/C测量选项”（3—4，Fig.1）到“A”或者“C”档来测量声音强度。
注意：a.A,C测量特性表，请参考第9页.b.A测试特性类似于“人耳听觉系统”灵敏度。
例如，如果进行环境声音强度测量，通常选择A测量类型。
c.C测试特性接近“FLAT”灵敏度。
例如，它适合测试机械噪声＆知道北侧设备的声音强度。
2）通过选择“两侧选项”（3—6，Fig.1）来选择合适的量程以减小读书误差。
当LCD屏幕左角出现“”标志，（3—9，Fig.1）表明分贝量程选择过高或者过低设置。
滑动量程选项到其他量程测量。
3）依据多种测量声音源，选择“节拍测量选项”（3—5，Fig.1）到“快”或者“慢”档。
4）手持设备，并将麦克风对准声音源，声音强度就会以“dB”(分贝)为单位显示。
5）最大值锁定在声音轻度测试过程中，如果想要在显示屏上保存声音最大值，请滑动“节拍测量/最大值锁定选项”（3—5，Fig.1）到“最大值锁定”档。
注意：a.在缓慢变化的噪声环境中，要测量长期稳定（的信号），请使用最大值锁定功能来读值。
b.滑动选择到“块”或者“慢”档位将会取消锁定的最大值。
5．测量需要考虑的事（注意事项）1）请选择适合的测量选项（A测量或者C测量）A测量选项通常总被使用。
2）请选择适合的量程以减少读书误差。
3）请不要再高温或者湿度大的环境中长时间使用仪器。
4）保持麦克风干燥＆避免震动。
6．信号输出该仪器提供一个“直径3.5mm的麦克风输出”终端（3—7，Fig.1），可连接分析仪，强度记录仪，录音记录仪，控制器等。
依用户需要，滑动“电源开关＆输出类型选项”（3—3，Fig.1）到AC输出或者DC输出。
7．电池更换1）当屏幕左角出现“BAT”，即表示电池电量低于6.5V—7.5V。
需要更换电池。
但是，在出现低电量报警之后，还可以继续进行几个小时的测量，直到设备出现错误为止。
2）滑动“电池替换”（3—8，Fig.1）＆卸下电池。
3）替换9V电池（重型），盖好盖子。
8．调节器声音强度测量仪基于“内部调节器电子减震系统/精度调节器电子减震系统”（3—10，Fig.1）位于前操作面板。
如有需要，请按以下步骤调节精度：8—1 通过外部声音调节器校准1）调节“声音调整器，模式：“SC—941（非强制，可选）”或者模式：“SC—940A（非强制，可选）。
””开动声音调节器＆插座式调节器输出至声音强度计的电子电容式麦克风（3—1，Fig.1）。
2）滑动量程选项（3—6，Fig.1）到“50—100分贝”档。
3）滑动“节拍测量选项”（3—5，Fig.1）到“慢”档。
4）滑动“A/C测量＆调节器选项”（3—4，Fig.1）到“A测量”档。
5）仔细调节“调节器电子减震系统”（3—10，Fig.1）的“—”转动螺杆，直到屏幕显示读书在“94.0±0.2分贝”之内。
8—2通过内部94分贝发生器调节声音强度仪是基于其内部标准的94分贝/1KHz方波发生器，其目的是调节默写特定的增强电路。
若设备长时间未使用，请在开始操作前，按以下步骤调试：1）滑动“量程选项”（3—7，Fig.1）到“50—100”档。
2）滑动“块/慢选项”（3—6，Fig.1）“慢”档。
3）滑动“A/C测量＆调节器选项”（3—4，Fig.1）到“94分贝CAL”档。
4）仔细调节“调节器电子减震系统”（3—10，Fig.1）的“—”转动螺钉。
直到显示屏读数在“94.0±0.2”分贝以内。
注意：若试图使调节精准，推荐使用调节步骤的8—1“由外部声音调节器调节”。
9．A/C网络分析仪的频率测量特性频率Hz A测量特性C测量特性公差（IEC651—2款）31.5 -39.4分贝-3分贝±3分贝63 -26.2分贝-0.8分贝±2分贝125 -16.1分贝-0.2分贝±1.5分贝250 -8.6分贝0分贝±1.5分贝500 -3.2分贝0分贝±1.5分贝1K 0分贝0分贝±1.5分贝2K +1.2分贝-0.2分贝±2分贝4K +1分贝-0.8分贝±3分贝8K -1.1分贝-3分贝±5分贝10．节拍测量（块＆慢）特性节拍测量特性最大灵敏度参考持续信号公差（IEC651—2款）F（块）-1.0分贝+1分贝-2分贝S（慢）-4.1分贝±2分贝。
