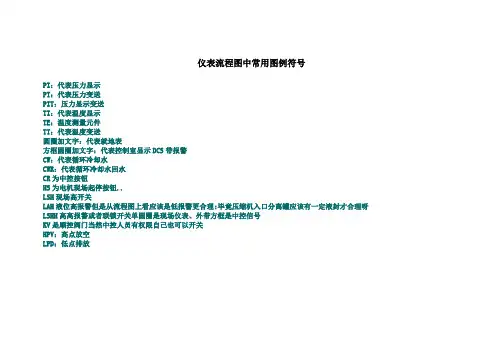

仪表流程图中常用图例符号
PI：代表压力显示
PT：代表压力变送
PIT：压力显示变送
TI：代表温度显示
TE：温度测量元件
TT：代表温度变送
圆圈加文字：代表就地表
方框圆圈加文字：代表控制室显示DCS带报警
CW：代表循环冷却水
CWR：代表循环冷却水回水
CR为中控按钮
HS为电机现场起停按钮..
LSH现场高开关
LAH液位高报警但是从流程图上看应该是低报警更合理;毕竟压缩机入口分离罐应该有一定液封才合理呀LSHH高高报警或者联锁开关单圆圈是现场仪表、外带方框是中控信号
KV是顺控阀门当然中控人员有权限自己也可以开关
HPV：高点放空
LPD：低点排放
功能;可选用流量或差压变送器及记录仪．
①功能标志只表示仪表的功能;不表示仪表的结构．例如;要实现FR流量记录
②功能标志的首位字母选择应与被测变量或引发变量相对应;可以不与被处理变量相符．例如;某液位控制系统中的控制阀;其功能标
志应为LV;而不是FV．
③功能标志的首位字母后面可以附加一个修饰字母;使原来的被测变量变成一个新变量..如在首位字母P、T后面加D;变成PD、TD;
分别表示压差．温差．
④功能标志的后继字母后面可以附加一个或两个修饰字母;以对其功能进行修饰功能标志PAH;后继字母A后面加H;表示压力的报警为
高限报警..。
附录 常用管道仪表流程图设计符号管道仪表图(Piping and Instrument Diagram，P&ID)，有时称为带控制点工艺流程图。
在P&ID设计时，需要采用标准的设计符号用于表示在工艺流程图中的检测和控制系统。
设计符号分为文字符号和图形符号两类。
本附录对有关内容作简单介绍。
1. 文字符号文字符号是用英文字母表示仪表位号。
仪表位号由仪表功能标志字母和仪表回路的顺序流水号组成。
字母的功能标志如附表1所示。
附表1 字母的功能标志例如：PSV表示压力安全阀，P表示被测变量是压力，S表示具有安全功能，V表示过程控制与自动化仪表·400· ·400·控制阀；TT 表示表示温度变送器，第一个字母T 表示被测变量是温度，第二个字母T 表示变送器；TS 表示温度开关，第一个字母T 表示温度，S 表示开关；ST 表示转速变送器， S 表示被测变量是转速，T 表示变送器。
后续字母Y 表示该仪表具有继电器、计算器或转换器的功能。
例如，可以是一个放大器或气动继电器等，也可以是一个乘法器，或加法器，或实现前馈控制规律的函数关系等，也可以是电信号转换成气信号的电气转换器，或频率-电流转换器或其他的转换器。
在P&I D 中，一个控制回路可以用组合字母表示。
例如，一个温度控制回路可表示为TIC ，或简化为T 。
它表示该控制回路由TT 温度变送器、TE 温度检测元件、TC 温度控制器、TI 温度指示仪表、TY 电气阀门定位器和TV 气动薄膜控制阀组成。
2. 图形符号图形符号用于表示仪表的类型、安装位置、操作人员可否监控等功能。
基本图形符号如附表2所示。
附表2 基本图形符号当后续字母是Y 时，仪表的附加功能图形符号如附表3所示。
信号转换是指信号类型的转换。
例如，模拟信号转换成数字信号用A/D 表示；电流信号转换成气信号，用I/P 表示等。
信号切换是对输入信号的选择。
仪表流程图中常用图例符号PI:代表压力显示PT:代表压力变送PIT:压力显示变送TI :代表温度显示TE:温度测量元件TT:代表温度变送圆圈加文字：代表就地表方框圆圈加文字：代表控制室显示（DCS带报警CW代表循环冷却水CWR代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。
LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV高点放空LPD低点排放袅1-1 仪哀功濮宇母代号功能，可选用流量或差压变送器及记录仪.表1-3 仪表类型及安装位置的图形符号\表17仪表能源字母组合标志舉1-5 仪裘逢接线團形符号« 1-6 部分流■测■仪表的图影符号加热炉立式加热炉表1 15 炉类图例序号名称3空％换热器4细合式立式炉（箱式炉）云 碎衲2 Mr 曲创<» r 枷 jt 聆-电tm 补 MW42 rit 亠匕冷丄知阳yTt -Zc 处血出轉血、也 ® 抑」SW表1-17 容器和罐的图例姦1-IS Si 和压编机图例名㈣飞功肉心離WH*： V 笨1衬说永战如机电刃丿科暫帀締HIf 怨 ft V 堆型劇心压嚅机ZX 动魁心疔镰机VALVE5Cxq GATE VALVE勺WAY V AU VFGA7F V ALVC CLOSC占ANCLE V AL VfGL UHE VAL Vr AMCLL V AL VE 匚LOSEi-il CHE VAL Vt CLOSE f RAM VAI VFNELD L L V AL VE H I H SI IDI VAI VFL HI EOLF VAL VF CL£MtTLRlNG 匚OKEDec f=LUG VALVE H&-KNIFE VALVFPLUG VAI vr CLtisr右WAY VALVE07匚-4FC K V VF^TOP tHtCK V AL Vt E I XtE SS FL OW VAI VEL**GUT T 匚RrLV VftLVT O ROT ARY V AL VtIOS BALL VAL Yl E=teg POST INpif 4TOR VAL VCBM BALI VAI yr Ci O^E DiAPI V ALVf込ORRIT VA VI txi PINCI* VALVE■OftDIT VA . VE CLOSEHlMiML^H TLO^ /BYPASS<ARC= AUTOH^ TIC REC Y 匚;_E COhiTROLk①功能标志只表示仪表的功能，不表示仪表的结构•例如，要实现FR （流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符•例如，某液位控制系统中的控制阀，其功能标志应为LV,而不是FV.③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。
化工仪表符号大全以下是一些常见的化工仪表符号：
1.流程图符号：
方框：表示操作步骤或处理单元。
圆圈：表示测量点或传感器。
箭头：表示流动方向。
直线：表示连接线路。
2.控制系统符号：
控制阀：表示流体控制的装置。
手动操作阀：表示需要手动操作的阀门。
自动操作阀：表示自动控制的阀门。
电动操作阀：表示通过电动机控制的阀门。
信号灯：表示不同状态或报警信息。
3.仪表符号：
温度计：表示温度测量。
压力计：表示压力测量。
流量计：表示流体流量测量。
液位计：表示液体或介质的液位测量。
分析仪器：表示化学成分或物理性质的分析测量。
4.设备符号：
反应器：表示化学反应的容器。
干燥器：表示将湿物质干燥的设备。
分离器：表示将混合物分离为不同组分的设备。
泵：表示用于输送流体的设备。
加热器：表示加热流体或物质的设备。
以上仅是一些常见的化工仪表符号，实际使用中可能还会有其他特定的符号。
最全的管道仪表流程P&ID符号及含义导读：
管道和仪表流程图，简称P&ID（Piping and Instrument Diagram），主要用于形象化描述管道如何将工艺设备连接、以及化工工艺系统如何运作。
P&ID示意图中包括设备、仪表、管道、阀门等，这些组成部分由一套基于工业标准的P&ID 图形符号表示。
管道仪表流程图符号
仪器
仪器一般由被测变量及功能的英文首字母组合表示其含义及功能。
比如，TI表示温度计；TC表示温度控制器；PR表示压力记录器，等等。
管道与连接线
常用设备
设备-离心机
设备-压缩机
设备-破碎仪
设备-烘干机
设备-过滤器
设备-热交换
设备-搅拌器
设备-电动机
设备-外围设备
设备-泵
设备-容器
设备-阀门
一般来说，管道和仪表流程图都是由黑白线条的P&ID图符号构成。
但这种偏于专业的图表对于外行或者普通人来说，对各种符号的认知与辨别就有难度，要看懂管道和仪表流程图更是难上加难。
运用亿图图示软件这些符号绘制出来的
P&ID图，更加生动形象地描述了化工工业制造的各种工艺流程。
这样直观、实体的管道仪表流程图，也更有利于非专业人员对工业制造流程的理解。
附录 常用管道仪表流程图设计符号
管道仪表图(Piping and Instrument Diagram，P&ID)，有时称为带控制点工艺流程图。
在P&ID设计时，需要采用标准的设计符号用于表示在工艺流程图中的检测和控制系统。
设计符号分为文字符号和图形符号两类。
本附录对有关内容作简单介绍。
1. 文字符号
文字符号是用英文字母表示仪表位号。
仪表位号由仪表功能标志字母和仪表回路的顺序流水号组成。
字母的功能标志如附表1所示。
附表1 字母的功能标志
例如：PSV表示压力安全阀，P表示被测变量是压力，S表示具有安全功能，V表示。
