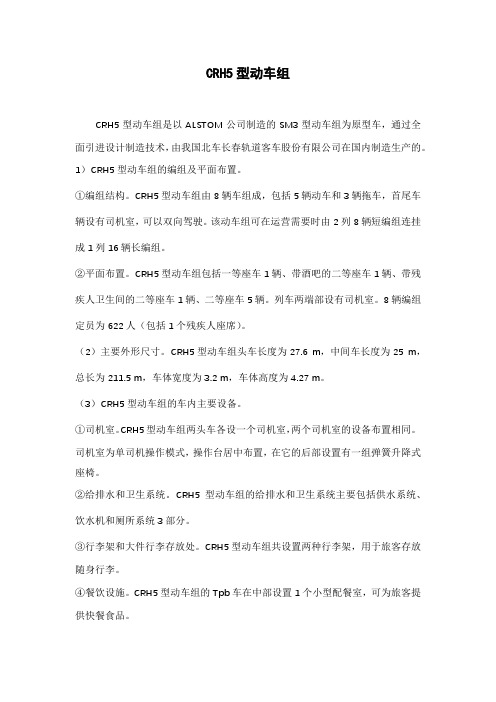

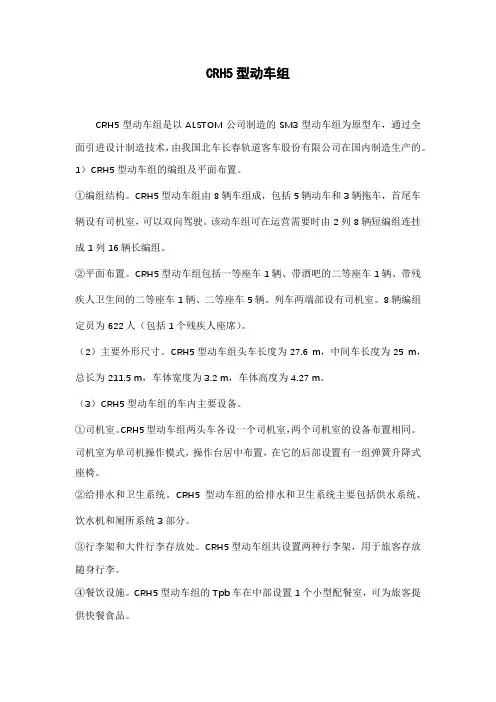

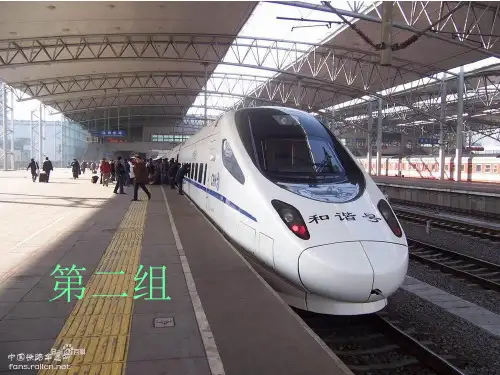

CRH5型动车组CRH5型动车组是以ALSTOM公司制造的SM3型动车组为原型车，通过全面引进设计制造技术，由我国北车长春轨道客车股份有限公司在国内制造生产的。
1）CRH5型动车组的编组及平面布置。
①编组结构。
CRH5型动车组由8辆车组成，包括5辆动车和3辆拖车，首尾车辆设有司机室，可以双向驾驶。
该动车组可在运营需要时由2列8辆短编组连挂成1列16辆长编组。
②平面布置。
CRH5型动车组包括一等座车1辆、带酒吧的二等座车1辆、带残疾人卫生间的二等座车1辆、二等座车5辆。
列车两端部设有司机室。
8辆编组定员为622人（包括1个残疾人座席）。
（2）主要外形尺寸。
CRH5型动车组头车长度为27.6 m，中间车长度为25 m，总长为211.5 m，车体宽度为3.2 m，车体高度为4.27 m。
（3）CRH5型动车组的车内主要设备。
①司机室。
CRH5型动车组两头车各设一个司机室，两个司机室的设备布置相同。
司机室为单司机操作模式，操作台居中布置，在它的后部设置有一组弹簧升降式座椅。
②给排水和卫生系统。
CRH5型动车组的给排水和卫生系统主要包括供水系统、饮水机和厕所系统3部分。
③行李架和大件行李存放处。
CRH5型动车组共设置两种行李架，用于旅客存放随身行李。
④餐饮设施。
CRH5型动车组的Tpb车在中部设置1个小型配餐室，可为旅客提供快餐食品。
⑤旅客信息系统。
CRH5型动车组的旅客信息系统是分布式信息服务系统，主要由4个子系统构成，分别是旅客信息显示系统、公共播音系统、列车内部对讲通信系统和音频/视频娱乐节目播放系统。
⑥车内环境控制系统。
为实现对车内环境的控制功能，列车空调系统主要由通风系统、空气冷却系统、空气加热系统和自动控制系统4个基本部分组成。
CRH5型动车组的被动式压力保护系统使用快速动作的压力保护阀隔离送风风道，当压力保护被触发时，阀门关闭，空调进入全回风模式。
当压力保护阀重新打开时，新风量提高，室内CO2含量迅速降低。
总体技术目录§2.１主要总体特征 12.１.1 CRH5型动车组总体概况12.１.2 总体平面布置 32.１.3 车种车型设置及特征错误!未定义书签。
2.１.4 旅客界面 62.１.5 主要技术参数 62.1.6 在中国使用所受的限制9§2.２车种车型92.２.1 各车平面布置及车内设备92.２.2 各车车下布置19§2.３牵引制动特性252.３.1 列车牵引特性252.３.2 列车制动特性262.３.3 与ATP系统的衔接 292.３.4 救援回送的工况29§2.４动车组标记错误!未定义书签。
§2.1. CRH5动车组主要总体特征2.1.1. CRH5型动车组概况CRH5型电动车组如图2-1所示，由八辆编组构成。
其中，一等座车1辆，带酒吧的二等座车1辆、带残疾人卫生间的二等座车1辆、二等座车5辆。
一等车座椅采用2+2布置方式，二等车座椅采用2+3布置方式。
带酒吧的二等座车设配餐区和吧区。
在一等车和吧区设有娱乐系统。
带残疾人卫生间的二等座车内设有一个残疾人座位，八辆编组定员为622人（包括一个残疾人座席）。
该动车组可在运营需要时由2列8辆短编组连挂成1列16辆长编组进行运营。
图2-1：CRH5动车组编组图该动车组由车体、车内设备及装饰、转向架、牵引传动系统、制动系统、空调通风系统、给排水系统、辅助供电系统，列车运行及网络控制系统、旅客信息服务系统等组成。
车体采用轻质铝合金型材和板材制成，车体强度按照UIC566、EN12663标准执行，各车能在5 km/h 速度的调车冲击下保持正常状态。
为最大限度的减少辅助构件的焊接，底架型材的下部设有“T型槽”，便于固定底架设备并能增加底架的刚度。
同样，侧墙和车顶型材也设置“T型槽”，以便安装绝缘材料、内装饰板和设备等。
该车组共有10台动力转向架，6台非动力转向架，其中动轴10根，拖轴22根。
动力转向架为单动力轴形式，采用空心车轴，整体车轮，磨耗型踏面，SKF-TBU锥形滚珠轴承，构架采用焊接结构。

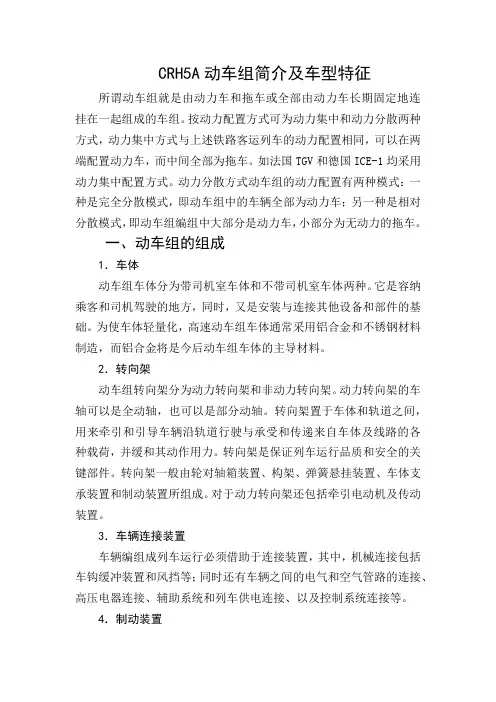

CRH5A动车组简介及车型特征所谓动车组就是由动力车和拖车或全部由动力车长期固定地连挂在一起组成的车组。
按动力配置方式可为动力集中和动力分散两种方式，动力集中方式与上述铁路客运列车的动力配置相同，可以在两端配置动力车，而中间全部为拖车。
如法国TGV和德国ICE-1均采用动力集中配置方式。
动力分散方式动车组的动力配置有两种模式：一种是完全分散模式，即动车组中的车辆全部为动力车；另一种是相对分散模式，即动车组编组中大部分是动力车，小部分为无动力的拖车。
一、动车组的组成1．车体动车组车体分为带司机室车体和不带司机室车体两种。
它是容纳乘客和司机驾驶的地方，同时，又是安装与连接其他设备和部件的基础。
为使车体轻量化，高速动车组车体通常采用铝合金和不锈钢材料制造，而铝合金将是今后动车组车体的主导材料。
2．转向架动车组转向架分为动力转向架和非动力转向架。
动力转向架的车轴可以是全动轴，也可以是部分动轴。
转向架置于车体和轨道之间，用来牵引和引导车辆沿轨道行驶与承受和传递来自车体及线路的各种载荷，并缓和其动作用力。
转向架是保证列车运行品质和安全的关键部件。
转向架一般由轮对轴箱装置、构架、弹簧悬挂装置、车体支承装置和制动装置所组成。
对于动力转向架还包括牵引电动机及传动装置。
3．车辆连接装置车辆编组成列车运行必须借助于连接装置，其中，机械连接包括车钩缓冲装置和风挡等；同时还有车辆之间的电气和空气管路的连接、高压电器连接、辅助系统和列车供电连接、以及控制系统连接等。
4．制动装置制动装置是保证列车安全运行所必需的装置。
动车组常采用动力制动与空气制动的复合制动模式，制动控制系统包括动力制动控制系统(再生制动)和空气制动控制系统。
此外还有电子防滑器及基础制动装置等。
5．车辆内部设备车辆内部设备是指服务于乘客的车内固定附属装置，如车内电气、供水、通风、取暖、空调、座席、车窗、车门、行李架、旅客信息服务系统等。
6．牵引传动系统牵引传动系统包括主电路、高压设备、受电弓、主断路器、其他高压设备、主变压器、牵引变流器、牵引电机、及电传动系统的保护等。
和谐号CRH5型列车综述报告目录一．CRH5型列车原型车的概况 (2)1.1原型车概况 (2)1.2原型车主要技术特征、用途 (2)1.3高新技术的采用情况 (4)二．CRH5型列车的总体特征 (7)2.1CRH5型动车组的总体概况 (7)2.2车种车型设置及特征 (8)2.3主要技术参数 (8)2.4在国内使用所受的限制 (10)三．CRH5型列车的牵引-制动特性 (11)3.1概述 (11)3.2列车牵引特性 (11)3.3列车制动特性 (11)3.4与ATP系统的连接 (12)3.5救援回送的工况 (12)一．CRH5型列车原型车的概况1.1原型车概况CRH5动车组的原型车是ALSTOM公司为芬兰铁路开发的SM3电动车组，该动车组是Pendolino系列摆式列车家族中的一个成熟产品。
该动车组由两个牵引单元六辆编组构成，是动力分散式摆式电动车组。
适应芬5兰。
铁路的1524mm 宽轨轨距。
每牵引单元采用4个牵引电机，编组牵引功率4000kW，轮周牵引力160kN，最高运营速度220km/h，定员325人（包括两个残疾人座席）。
SM3型动车组可在运营需要时由短编组连挂成长编组，最大可由3个短编组组成18辆车的长编组投入运营。
1992年芬兰铁路公司订购2列SM3动车组作为样车，由ALSTOM公司设计，并提供全部散件，在芬兰组装，1995年交付运营。
1997年芬兰铁路公司订购了8列SM3动车组，该批动车组根据1995年交付的样车的运营情况作了适当的改进，全部在ALSTOM意大利塞维利亚工厂制造，2000～2002年交付运营，2002年芬兰铁路公司又追加订购了8列SM3动车组，也全部在塞维利亚工厂制造，2005年年底前全部交付运营，目前已交了3列车。
已上线运营的13列SM3动车组已累计运营了800万公里，平均每列车每年运营30～35万公里，其中单列车最多已运营了130万公里。
2003年芬兰铁路公司将95年交付运营的2列样车的车内装饰全部更新为同后续动车组相同的内饰。

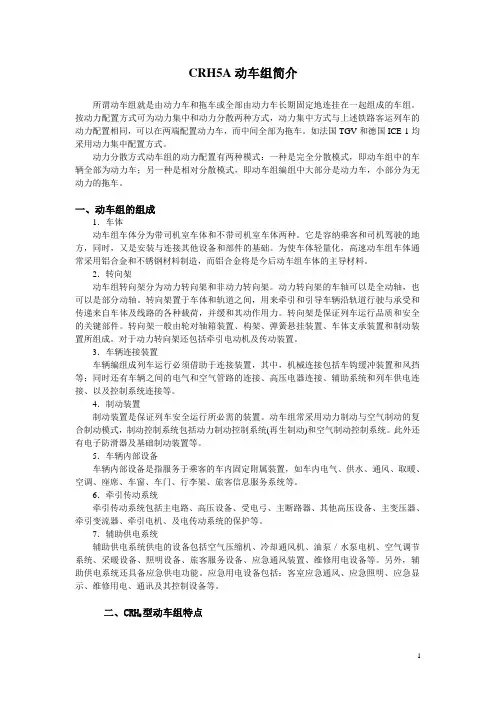

CRH5A动车组简介所谓动车组就是由动力车和拖车或全部由动力车长期固定地连挂在一起组成的车组。
按动力配置方式可为动力集中和动力分散两种方式，动力集中方式与上述铁路客运列车的动力配置相同，可以在两端配置动力车，而中间全部为拖车。
如法国TGV和德国ICE-1均采用动力集中配置方式。
动力分散方式动车组的动力配置有两种模式：一种是完全分散模式，即动车组中的车辆全部为动力车；另一种是相对分散模式，即动车组编组中大部分是动力车，小部分为无动力的拖车。
一、动车组的组成1．车体动车组车体分为带司机室车体和不带司机室车体两种。
它是容纳乘客和司机驾驶的地方，同时，又是安装与连接其他设备和部件的基础。
为使车体轻量化，高速动车组车体通常采用铝合金和不锈钢材料制造，而铝合金将是今后动车组车体的主导材料。
2．转向架动车组转向架分为动力转向架和非动力转向架。
动力转向架的车轴可以是全动轴，也可以是部分动轴。
转向架置于车体和轨道之间，用来牵引和引导车辆沿轨道行驶与承受和传递来自车体及线路的各种载荷，并缓和其动作用力。
转向架是保证列车运行品质和安全的关键部件。
转向架一般由轮对轴箱装置、构架、弹簧悬挂装置、车体支承装置和制动装置所组成。
对于动力转向架还包括牵引电动机及传动装置。
3．车辆连接装置车辆编组成列车运行必须借助于连接装置，其中，机械连接包括车钩缓冲装置和风挡等；同时还有车辆之间的电气和空气管路的连接、高压电器连接、辅助系统和列车供电连接、以及控制系统连接等。
4．制动装置制动装置是保证列车安全运行所必需的装置。
动车组常采用动力制动与空气制动的复合制动模式，制动控制系统包括动力制动控制系统(再生制动)和空气制动控制系统。
此外还有电子防滑器及基础制动装置等。
5．车辆内部设备车辆内部设备是指服务于乘客的车内固定附属装置，如车内电气、供水、通风、取暖、空调、座席、车窗、车门、行李架、旅客信息服务系统等。
6．牵引传动系统牵引传动系统包括主电路、高压设备、受电弓、主断路器、其他高压设备、主变压器、牵引变流器、牵引电机、及电传动系统的保护等。

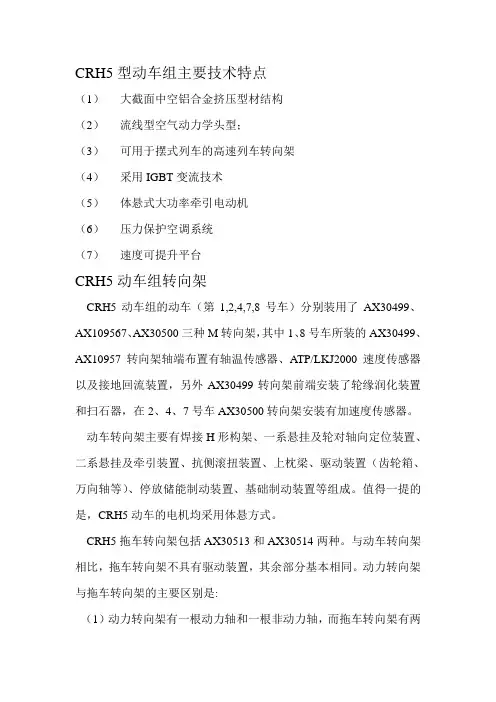

CRH5型动车组主要技术特点（1）大截面中空铝合金挤压型材结构（2）流线型空气动力学头型；（3）可用于摆式列车的高速列车转向架（4）采用IGBT变流技术（5）体悬式大功率牵引电动机（6）压力保护空调系统（7）速度可提升平台CRH5动车组转向架CRH5动车组的动车（第1,2,4,7,8号车）分别装用了AX30499、AX109567、AX30500三种M转向架，其中1、8号车所装的AX30499、AX10957转向架轴端布置有轴温传感器、A TP/LKJ2000速度传感器以及接地回流装置，另外AX30499转向架前端安装了轮缘润化装置和扫石器，在2、4、7号车AX30500转向架安装有加速度传感器。
动车转向架主要有焊接H形构架、一系悬挂及轮对轴向定位装置、二系悬挂及牵引装置、抗侧滚扭装置、上枕梁、驱动装置（齿轮箱、万向轴等）、停放储能制动装置、基础制动装置等组成。
值得一提的是，CRH5动车的电机均采用体悬方式。
CRH5拖车转向架包括AX30513和AX30514两种。
与动车转向架相比，拖车转向架不具有驱动装置，其余部分基本相同。
动力转向架与拖车转向架的主要区别是:（1）动力转向架有一根动力轴和一根非动力轴，而拖车转向架有两根非动力轴，动力轴上装有两个轴盘式制动盘和一组齿轮箱；(2)拖车车轴上装有3个轴盘式制动盘；(3)动车转向架构架比拖车转向架在横梁上多了一个齿轮箱拉杆座。
CRH5型动车组制动技术CRH5动车组的制动系统由电制动系统、空气制动系统、防滑装置等组成。
动车组制动系统采用电空联合制动模式，电制动优先。
直通式制动系统能够基于预先的制动模式曲线控制列车的减速或者停车。
而直通制动系统不能正常工作时，通过手动转换，可启动备用的自动空气制动系统。
制动模式主要有紧急制动、常用制动、停放制动、备用制动、停车制动等。
