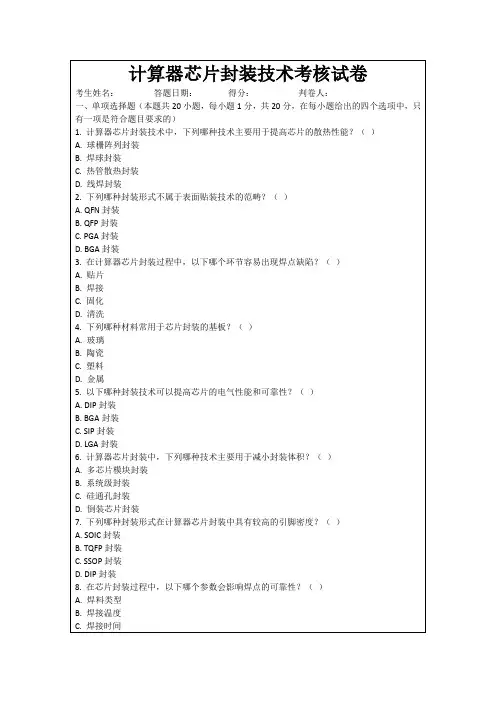

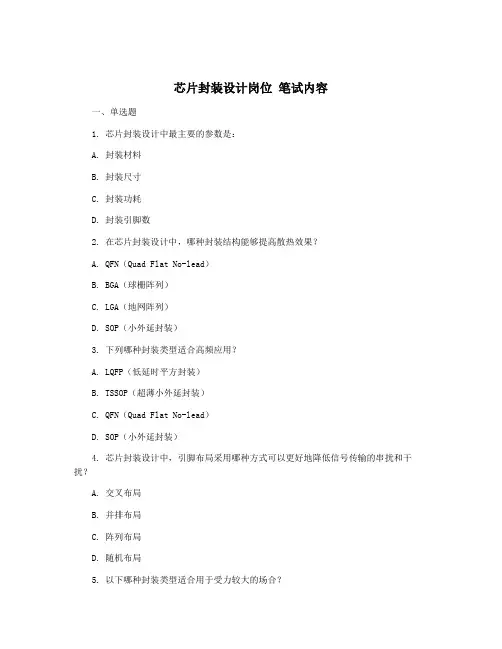

芯片封装设计岗位笔试内容一、单选题1. 芯片封装设计中最主要的参数是：A. 封装材料B. 封装尺寸C. 封装功耗D. 封装引脚数2. 在芯片封装设计中，哪种封装结构能够提高散热效果？A. QFN（Quad Flat No-lead）B. BGA（球栅阵列）C. LGA（地网阵列）D. SOP（小外延封装）3. 下列哪种封装类型适合高频应用？A. LQFP（低延时平方封装）B. TSSOP（超薄小外延封装）C. QFN（Quad Flat No-lead）D. SOP（小外延封装）4. 芯片封装设计中，引脚布局采用哪种方式可以更好地降低信号传输的串扰和干扰？A. 交叉布局B. 并排布局C. 阵列布局D. 随机布局5. 以下哪种封装类型适合用于受力较大的场合？A. QFN（Quad Flat No-lead）B. TQFP（薄型四方封装）C. BGA（球栅阵列）D. LQFP（低延时平方封装）二、多选题1. 在进行芯片封装设计时需要考虑的因素有：A. 散热性能B. 封装成本C. 引脚布局D. 封装厚度E. 封装材料选择2. 以下哪些因素对芯片封装设计影响最大？A. 工艺工程B. 封装材料C. 组件布局D. 线路设计E. 封装规格三、简答题1. 请简要介绍一下芯片封装设计中常用的封装类型及其特点。

2. 对于高频应用的芯片封装设计，你认为需要特别注意哪些方面？3. 在进行芯片封装设计时，如何选择适合的封装材料？具体有哪些考虑因素？四、设计题设计一个针对高性能运算芯片的封装方案，要求考虑散热性能和封装尺寸，简要描述设计思路和方案。

以上为芯片封装设计师笔试内容，考察包括封装类型、封装参数、设计因素等多个方面的知识。

希望能帮助应聘者全面了解和掌握芯片封装设计的相关知识和技能。

名词解释：1. 集成电路芯片封装：利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引用接线端子并通过可塑性绝缘介质灌装固定，构成整体立体结构的工艺。

2. 芯片贴装：3.是将IC 芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。

4. 芯片互联：5. 将芯片与电子封装外壳的I/O 引线或基板上的金属布线焊区相连接。

6. 可焊接性:指动态加热过程中，在基体表面得到一个洁净金属表面，从而使熔融焊料在基体表面形成良好润湿能力。

7. 可润湿性：8.指在焊盘的表面形成一个平坦、均匀和连续的焊料涂敷层。

9.印制电路板：10.为覆盖有单层或多层布线的高分子复合材料基板。

11. 气密性封装：12. 是指完全能够防止污染物（液体或固体）的侵入和腐蚀的封装。

13. 可靠性封装：14. 是对封装的可靠性相关参数的测试。

15. T/C 测试：16. 即温度循环测试。

17. T/S 测试：18. 测试封装体抗热冲击的能力。

19.TH测试：20.是测试封装在高温潮湿环境下的耐久性的实验。

21.PC测试：22.是对封装体抵抗抗潮湿环境能力的测试1. 芯片封装实现了那些功能？24.是测试封装体长时间暴露在高温环境下的耐久性实验。

封装产品长时间放置在高温氮气炉中，然后测试它的电路通断情况。

25.Precon测试：26.模拟包装、运输等过程，测试产品的可靠性。

27.金线偏移：28. 集成电路元器件常常因为金线偏移量过大造成相邻的金线相互接触从而产生短路，造成元器件的缺陷。

29. 再流焊：30. 先将微量的铅锡焊膏印刷或滴涂到印制板的焊盘上，再将片式元器件贴放在印制板表面规定的位置上，最后将贴装好元器件分印制板放在再流焊设备的传送带上。

简答：传递电能、传递电路信号、提供散热途径、结构保护与支持2．芯片封装的层次五个层次：零级层次:在芯片上的集成电路元器件间的连线工艺第一层次：芯片层次的封装第二层次：将第一个层次完成的封装与其他电子元器件组成的一个电路卡的工艺第三层次：将第一个层次完成的封装组装成的电路卡组合成在一个主电路板上使之成为一个部件或子系统的工艺第四层次：将数个子系统组装成一个完整电子产品的工艺过程3.简述封装技术的工艺流程硅片减薄、硅片切割、芯片贴装、芯片互联、成型技术、去飞边毛刺、切筋成形、上焊锡、打码4.芯片互联技术有哪几种?分别解释说明打线23. HTS测试:健合技术（WB）:将细金属线或金属按顺序打在芯片与引脚架或封装基板的焊垫上形成电路互联。

半导体集成电路封装技术试题汇总第一章集成电路芯片封装技术1.(P1)封装概念：狭义：集成电路芯片封装是利用（膜技术）及（微细加工技术），将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定，构成整体结构的工艺。

广义：将封装体与基板连接固定，装配成完整的系统或电子设备，并确保整个系统综合性能的工程。

2.集成电路封装的目的：在于保护芯片不受或者少受外界环境的影响，并为之提供一个良好的工作条件，以使集成电路具有稳定、正常的功能。

3.芯片封装所实现的功能：①传递电能，②传递电路信号，③提供散热途径，④结构保护与支持。

4．在选择具体的封装形式时主要考虑四种主要设计参数：性能，尺寸，重量，可靠性和成本目标。

5.封装工程的技术的技术层次？第一层次，又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺，使之成为易于取放输送，并可与下一层次的组装进行连接的模块元件。

第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电子卡的工艺。

第三层次，将数个第二层次完成的封装组成的电路卡组合成在一个主电路版上使之成为一个部件或子系统的工艺。

第四层次，将数个子系统组装成为一个完整电子厂品的工艺过程。

6.封装的分类？按照封装中组合集成电路芯片的数目，芯片封装可分为：单芯片封装与多芯片封装两大类，按照密封的材料区分，可分为高分子材料和陶瓷为主的种类，按照器件与电路板互连方式，封装可区分为引脚插入型和表面贴装型两大类。

依据引脚分布形态区分，封装元器件有单边引脚，双边引脚，四边引脚，底部引脚四种。

常见的单边引脚有单列式封装与交叉引脚式封装，双边引脚元器件有双列式封装小型化封装，四边引脚有四边扁平封装，底部引脚有金属罐式与点阵列式封装。

7.芯片封装所使用的材料有金属陶瓷玻璃高分子8.集成电路的发展主要表现在以下几个方面？1芯片尺寸变得越来越大2工作频率越来越高3发热量日趋增大4引脚越来越多对封装的要求：1小型化2适应高发热3集成度提高，同时适应大芯片要求4高密度化5适应多引脚6适应高温环境7适应高可靠性9.有关名词：SIP：单列式封装SQP：小型化封装MCP：金属鑵式封装DIP：双列式封装CSP：芯片尺寸封装QFP：四边扁平封装PGA：点阵式封装BGA：球栅阵列式封装LCCC：无引线陶瓷芯片载体第二章封装工艺流程1.封装工艺流程一般可以分为两个部分，用塑料封装之前的工艺步骤成为前段操作，在成型之后的工艺步骤成为后段操作2.芯片封装技术的基本工艺流程硅片减薄硅片切割芯片贴装，芯片互联成型技术去飞边毛刺切筋成型上焊锡打码等工序3.硅片的背面减薄技术主要有磨削，研磨，化学机械抛光，干式抛光，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等4.先划片后减薄：在背面磨削之前将硅片正面切割出一定深度的切口，然后再进行背面磨削。

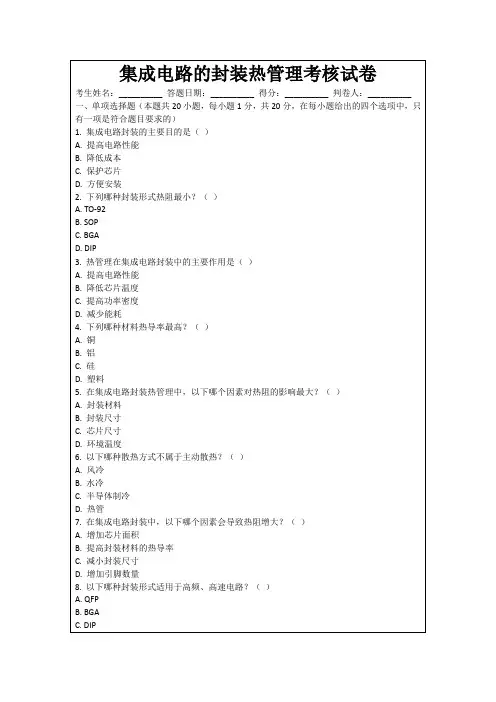

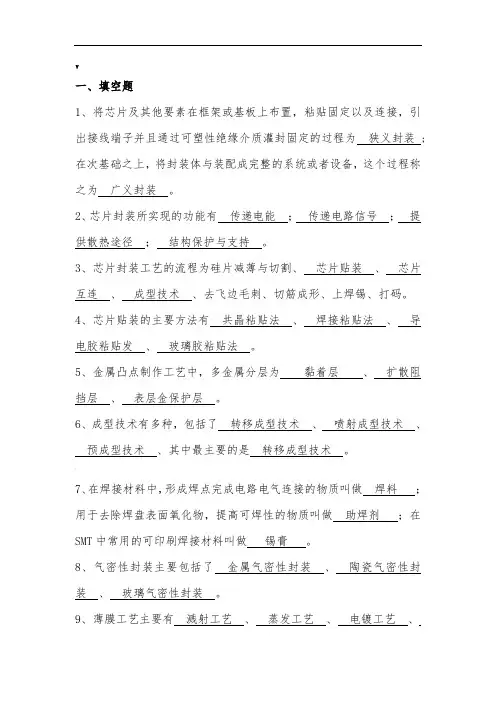

￥一、填空题1、将芯片及其他要素在框架或基板上布置，粘贴固定以及连接，引出接线端子并且通过可塑性绝缘介质灌封固定的过程为狭义封装 ;在次基础之上，将封装体与装配成完整的系统或者设备，这个过程称之为广义封装。

2、芯片封装所实现的功能有传递电能；传递电路信号；提供散热途径；结构保护与支持。

3、芯片封装工艺的流程为硅片减薄与切割、芯片贴装、芯片互连、成型技术、去飞边毛刺、切筋成形、上焊锡、打码。

4、芯片贴装的主要方法有共晶粘贴法、焊接粘贴法、导电胶粘贴发、玻璃胶粘贴法。

5、金属凸点制作工艺中，多金属分层为黏着层、扩散阻挡层、表层金保护层。

6、成型技术有多种，包括了转移成型技术、喷射成型技术、预成型技术、其中最主要的是转移成型技术。

'7、在焊接材料中，形成焊点完成电路电气连接的物质叫做焊料；用于去除焊盘表面氧化物，提高可焊性的物质叫做助焊剂；在SMT中常用的可印刷焊接材料叫做锡膏。

8、气密性封装主要包括了金属气密性封装、陶瓷气密性封装、玻璃气密性封装。

9、薄膜工艺主要有溅射工艺、蒸发工艺、电镀工艺、光刻工艺。

10、集成电路封装的层次分为四级分别为模块元件（Module）、电路卡工艺（Card）、主电路板（Board）、完整电子产品。

11、在芯片的减薄过程中，主要方法有磨削、研磨、干式抛光、化学机械平坦工艺、电化学腐蚀、湿法腐蚀、等离子增强化学腐蚀等。

12、芯片的互连技术可以分为打线键合技术、载带自动键合技术、倒装芯片键合技术。

^13、DBG切割方法进行芯片处理时，首先进行在硅片正面切割一定深度切口再进行背面磨削。

14、膜技术包括了薄膜技术和厚膜技术，制作较厚薄膜时常采用丝网印刷和浆料干燥烧结的方法。

15、芯片的表面组装过程中，焊料的涂覆方法有点涂、丝网印刷、钢模板印刷三种。

16、涂封技术一般包括了顺形涂封和封胶涂封。

二、名词解释1、芯片的引线键合技术(3种)]是将细金属线或金属带按顺序打在芯片与引脚架或封装基板的焊垫上而形成电路互连，包括超声波键合、热压键合、热超声波键合。

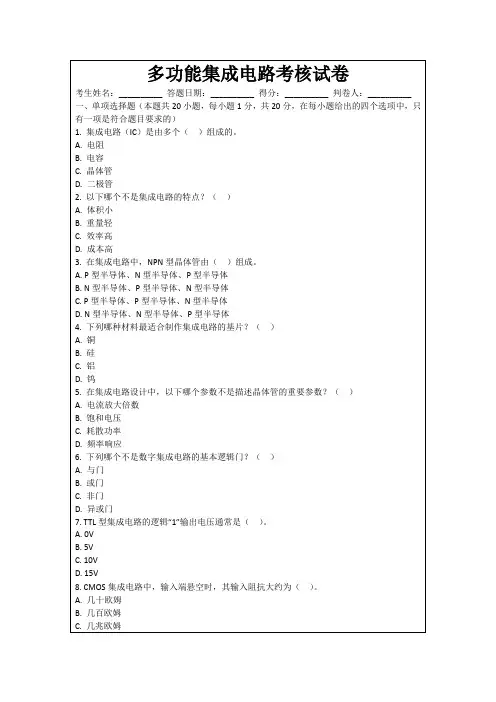

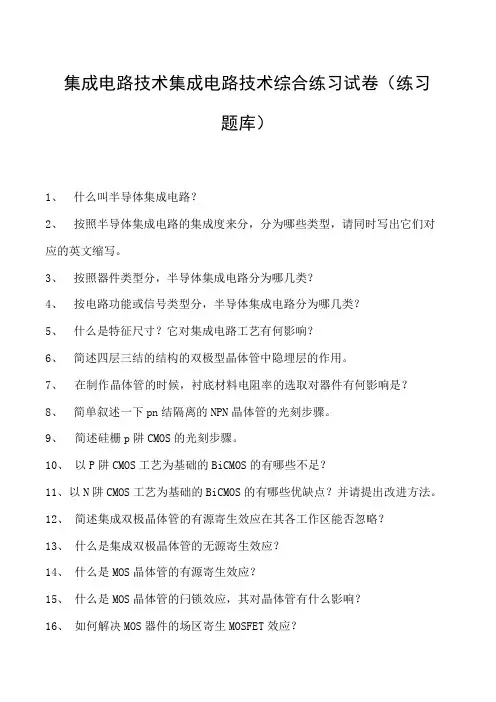

集成电路技术集成电路技术综合练习试卷（练习题库）1、什么叫半导体集成电路？2、按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写。

3、按照器件类型分，半导体集成电路分为哪几类？4、按电路功能或信号类型分，半导体集成电路分为哪几类？5、什么是特征尺寸？它对集成电路工艺有何影响？6、简述四层三结的结构的双极型晶体管中隐埋层的作用。

7、在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响是？8、简单叙述一下pn结隔离的NPN晶体管的光刻步骤。

9、简述硅栅p阱CMOS的光刻步骤。

10、以P阱CMOS工艺为基础的BiCMOS的有哪些不足？11、以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。

12、简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？13、什么是集成双极晶体管的无源寄生效应？14、什么是MOS晶体管的有源寄生效应？15、什么是MOS晶体管的闩锁效应，其对晶体管有什么影响？16、如何解决MOS器件的场区寄生MOSFET效应？17、如何解决MOS器件中的寄生双极晶体管效应？18、双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？19、集成电路中常用的电容有哪些？20、为什么基区薄层电阻需要修正？21、为什么新的工艺中要用铜布线取代铝布线？22、电压传输特性23、开门电平24、关门电平25、逻辑摆幅26、静态功耗27、在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。

28、两管与非门有哪些缺点，四管及五管与非门的结构相对于两管与非门在那些地方做了改善，并分析改善部分是如何29、相对于五管与非门六管与非门的结构在那些部分作了改善，分析改进部分是如何工作的？30、四管与非门中，如果高电平过低，低电平过高，分析其原因，如与改善方法，请说出你的想法。

31、为什么TT1与非门不能直接并联。

32、OC门在结构上作了什么改进,它为什么不会出现TT1与非门并联的问题？33、什么是器件的亚阈值特性，对器件有什么影响？34、MOS晶体管的短沟道效应是指什么，其对晶体管有什么影响？35、请以PMOS晶体管为例解释什么是衬偏效应，并解释其对PMOS晶体管阈值电压和漏源电流的影响。
