导光板加工工艺流程

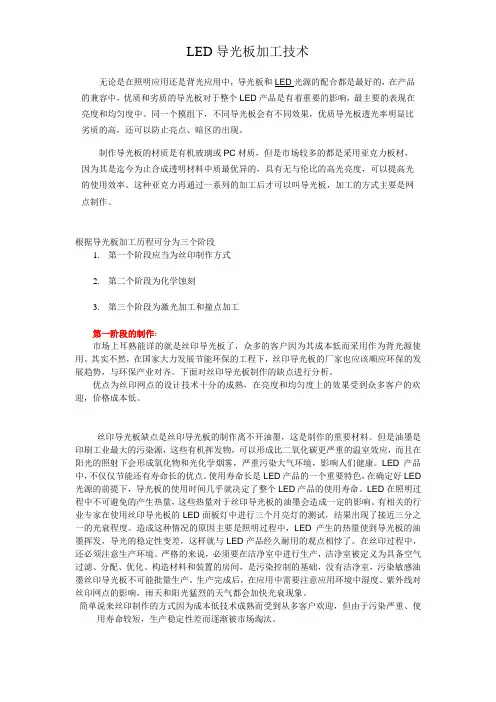

LED导光板加工技术无论是在照明应用还是背光应用中，导光板和LED光源的配合都是最好的，在产品的兼容中，优质和劣质的导光板对于整个LED产品是有着重要的影响，最主要的表现在亮度和均匀度中。

同一个模组下，不同导光板会有不同效果，优质导光板透光率明显比劣质的高，还可以防止亮点、暗区的出现。

制作导光板的材质是有机玻璃或PC材质，但是市场较多的都是采用亚克力板材，因为其是迄今为止合成透明材料中质最优异的，具有无与伦比的高光亮度，可以提高光的使用效率。

这种亚克力再通过一系列的加工后才可以叫导光板，加工的方式主要是网点制作。

根据导光板加工历程可分为三个阶段1.第一个阶段应当为丝印制作方式2.第二个阶段为化学蚀刻3.第三个阶段为激光加工和撞点加工第一阶段的制作：市场上耳熟能详的就是丝印导光板了，众多的客户因为其成本低而采用作为背光源使用。

其实不然，在国家大力发展节能环保的工程下，丝印导光板的厂家也应该顺应环保的发展趋势，与环保产业对齐。

下面对丝印导光板制作的缺点进行分析。

优点为丝印网点的设计技术十分的成熟，在亮度和均匀度上的效果受到众多客户的欢迎，价格成本低。

丝印导光板缺点是丝印导光板的制作离不开油墨，这是制作的重要材料。

但是油墨是印刷工业最大的污染源，这些有机挥发物，可以形成比二氧化碳更严重的温室效应，而且在阳光的照射下会形成氧化物和光化学烟雾，严重污染大气环境，影响人们健康。

LED产品中，不仅仅节能还有寿命长的优点。

使用寿命长是LED产品的一个重要特色，在确定好LED 光源的前提下，导光板的使用时间几乎就决定了整个LED产品的使用寿命。

LED在照明过程中不可避免的产生热量，这些热量对于丝印导光板的油墨会造成一定的影响。

有相关的行业专家在使用丝印导光板的LED面板灯中进行三个月亮灯的测试，结果出现了接近三分之一的光衰程度。

造成这种情况的原因主要是照明过程中，LED产生的热量使到导光板的油墨挥发，导光的稳定性变差，这样就与LED产品经久耐用的观点相悖了。

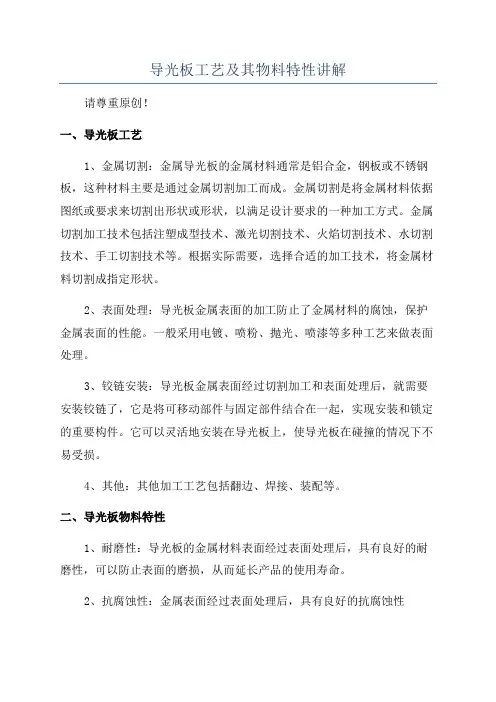

导光板工艺及其物料特性讲解
请尊重原创！
一、导光板工艺
1、金属切割：金属导光板的金属材料通常是铝合金，钢板或不锈钢板，这种材料主要是通过金属切割加工而成。

金属切割是将金属材料依据图纸或要求来切割出形状或形状，以满足设计要求的一种加工方式。

金属切割加工技术包括注塑成型技术、激光切割技术、火焰切割技术、水切割技术、手工切割技术等。

根据实际需要，选择合适的加工技术，将金属材料切割成指定形状。

2、表面处理：导光板金属表面的加工防止了金属材料的腐蚀，保护金属表面的性能。

一般采用电镀、喷粉、抛光、喷漆等多种工艺来做表面处理。

3、铰链安装：导光板金属表面经过切割加工和表面处理后，就需要安装铰链了，它是将可移动部件与固定部件结合在一起，实现安装和锁定的重要构件。

它可以灵活地安装在导光板上，使导光板在碰撞的情况下不易受损。

4、其他：其他加工工艺包括翻边、焊接、装配等。

二、导光板物料特性
1、耐磨性：导光板的金属材料表面经过表面处理后，具有良好的耐磨性，可以防止表面的磨损，从而延长产品的使用寿命。

2、抗腐蚀性：金属表面经过表面处理后，具有良好的抗腐蚀性。

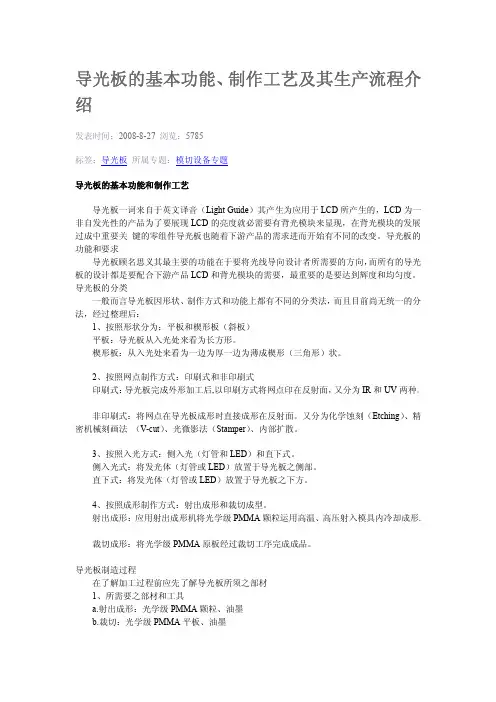

导光板的基本功能、制作工艺及其生产流程介绍发表时间：2008-8-27浏览：5785标签：导光板所属专题：模切设备专题导光板的基本功能和制作工艺导光板一词来自于英文译音（Light Guide）其产生为应用于LCD所产生的，LCD为一非自发光性的产品为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过成中重要关键的零组件导光板也随着下游产品的需求进而开始有不同的改变。

导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。

导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。

楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。

2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR和UV两种。

非印刷式：将网点在导光板成形时直接成形在反射面。

又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。

3、按照入光方式：侧入光（灯管和LED）和直下式。

侧入光式：将发光体（灯管或LED）放置于导光板之侧部。

直下式：将发光体（灯管或LED）放置于导光板之下方。

4、按照成形制作方式：射出成形和裁切成型。

射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。

导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成Asahicasei、（日）库拉雷Kuraray、（台）奇美化学、（韩）世和Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a.压克力外形加工=原板裁切〉镜面刨光〉成形加工。

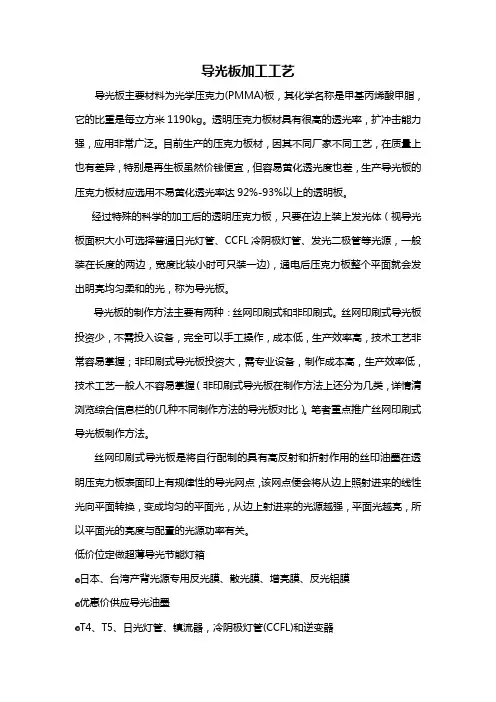

导光板加工工艺导光板主要材料为光学压克力(PMMA)板，其化学名称是甲基丙烯酸甲脂，它的比重是每立方米1190kg。

透明压克力板材具有很高的透光率，扩冲击能力强，应用非常广泛。

目前生产的压克力板材，因其不同厂家不同工艺，在质量上也有差异，特别是再生板虽然价钱便宜，但容易黄化透光度也差，生产导光板的压克力板材应选用不易黄化透光率达92%-93%以上的透明板。

经过特殊的科学的加工后的透明压克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。

导光板的制作方法主要有两种：丝网印刷式和非印刷式。

丝网印刷式导光板投资少，不需投入设备，完全可以手工操作，成本低，生产效率高，技术工艺非常容易掌握；非印刷式导光板投资大，需专业设备，制作成本高，生产效率低，技术工艺一般人不容易掌握（非印刷式导光板在制作方法上还分为几类，详情清浏览综合信息栏的(几种不同制作方法的导光板对比）。

笔者重点推广丝网印刷式导光板制作方法。

丝网印刷式导光板是将自行配制的具有高反射和折射作用的丝印油墨在透明压克力板表面印上有规律性的导光网点，该网点便会将从边上照射进来的线性光向平面转换，变成均匀的平面光，从边上射进来的光源越强，平面光越亮，所以平面光的亮度与配置的光源功率有关。

低价位定做超薄导光节能灯箱日本、台湾产背光源专用反光膜、散光膜、增亮膜、反光铝膜优惠价供应导光油墨T4、T5、日光灯管、镇流器，冷阴极灯管(CCFL)和逆变器超薄灯箱专用铝型材和配件导光板专用压克力板材匀光板－－新一代导光板(纳米导光板）匀光板属于第四代导光板（国内独家生产），该产品革命性的改变了传统导光板的导光原理，利用均匀分散在导光板中的纳米粒子的光散射效应将线光源或点光源转变为面光，是国际最领先的导光技术，该产品是目前国内技术最先进、性能最优异、使用最方便的导光板产品。

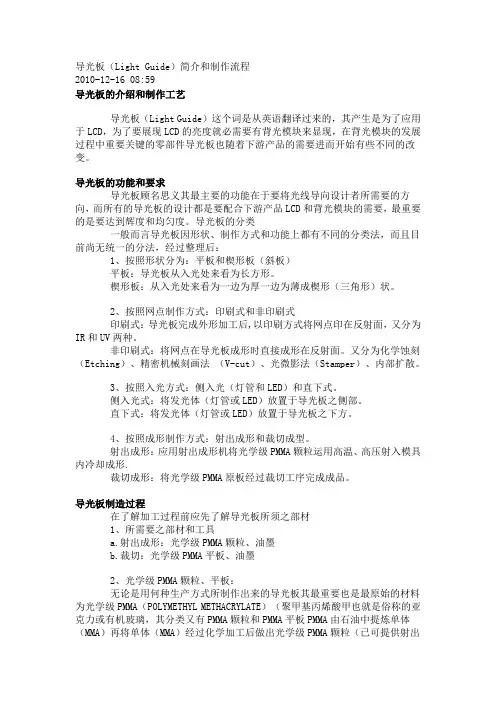

导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。

导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。

导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。

楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。

2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。

非印刷式：将网点在导光板成形时直接成形在反射面。

又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。

3、按照入光方式：侧入光（灯管和LED）和直下式。

侧入光式：将发光体（灯管或LED）放置于导光板之侧部。

直下式：将发光体（灯管或LED）放置于导光板之下方。

4、按照成形制作方式：射出成形和裁切成型。

射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。

导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
