图纸图幅尺寸

1.8、2.5、3.5、5、7、10、14、20
1.3.1 汉字
汉字书写的要点在于横平竖直， 注意起落，结构均匀，填满方格。
汉字应写成长仿宋体字，并应采用国家 正式公布推行的《汉字简化方案》中规定的 简化字。汉字的高度 h不应小于3.5 mm，其 字宽一般为 h/ 2 。
字体的基本笔划：
一 图 木
比
例
(2.510n) :1 1:3 1:4 1:6 1:(310n)
1:2.5
比例
1:(1.510n) 1:(410n)
1:(2.510n) 1:(610n)
返 回
1.3 字体
一般规定
图样中的字体书写必须做到： 字体工整、笔画清除、间隔均匀、排列整齐。
字体高度（用h表示，单位为mm）的 公称尺寸系列为：
使用时，选择适当形状的挖孔框住需擦去的线条， 左手压紧擦线板，再用橡皮擦去框住的线条。
九、曲线板
绘制非圆曲线
曲线板的使用方法：先定点，徒手轻轻勾画，然后选择曲率相应的部分，
分几次画成。每次至少有三点与曲线板吻合，并留出一小段，作为下次连接 其相邻部分之用，以保持线段的平滑。
十、墨线笔
又称鸭嘴笔，上墨水画墨线用。 用蘸水笔把墨水加入两笔叶间，墨高以 5mm为宜。 外部保持干净。 画图时，笔杆向右倾斜约30度，笔尖与尺应 保持一定距离。 画线速度要均匀，力度适中，一气呵成。
c a
A0号图纸的面积为1平方米，A1号图纸幅面是A0号幅面长边的对裁， 其他幅面依此类推。 需要时，可以加长幅面，其中A0、A2、A4应为150mm的整数倍， 图幅A1、A3应为210mm的整数倍。
国家标准«技术制图»的有关规定
1.1 图纸幅面和格式（GB/T 14689－1993） 1.1.1 幅面代号

A,A,A,A,A,制图标准规定图纸幅面和格式————————————————————————————————作者：————————————————————————————————日期：制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

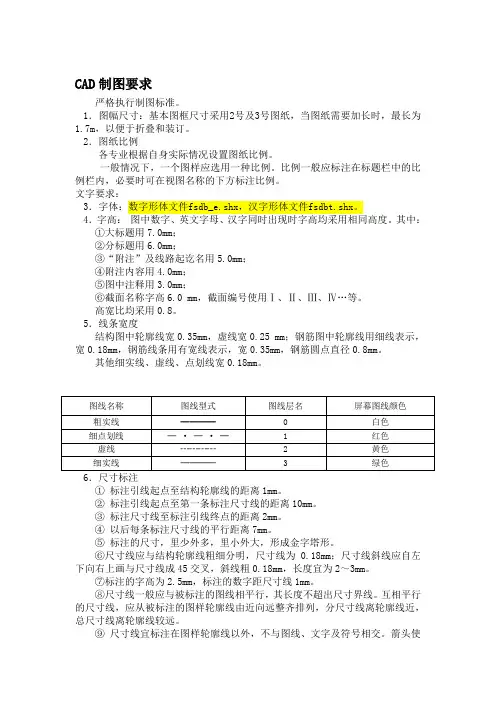

CAD制图要求严格执行制图标准。

1．图幅尺寸：基本图框尺寸采用2号及3号图纸，当图纸需要加长时，最长为1.7m，以便于折叠和装订。

2．图纸比例各专业根据自身实际情况设置图纸比例。

一般情况下，一个图样应选用一种比例。

比例一般应标注在标题栏中的比例栏内，必要时可在视图名称的下方标注比例。

文字要求：3．字体：数字形体文件fsdb_e.shx，汉字形体文件fsdbt.shx。

4．字高：图中数字、英文字母、汉字同时出现时字高均采用相同高度。

其中：①大标题用7.0mm；②分标题用6.0mm；③“附注”及线路起讫名用5.0mm；④附注内容用4.0mm；⑤图中注释用3.0mm；⑥截面名称字高6.0 mm，截面编号使用Ⅰ、Ⅱ、Ⅲ、Ⅳ…等。

高宽比均采用0.8。

5．线条宽度结构图中轮廓线宽0.35mm，虚线宽0.25 mm；钢筋图中轮廓线用细线表示，宽0.18mm，钢筋线条用有宽线表示，宽0.35mm，钢筋圆点直径0.8mm。

其他细实线、虚线、点划线宽0.18mm。

①标注引线起点至结构轮廓线的距离1mm。

②标注引线起点至第一条标注尺寸线的距离10mm。

③标注尺寸线至标注引线终点的距离2mm。

④以后每条标注尺寸线的平行距离7mm。

⑤标注的尺寸，里少外多，里小外大，形成金字塔形。

⑥尺寸线应与结构轮廓线粗细分明，尺寸线为0.18mm；尺寸线斜线应自左下向右上画与尺寸线成45交叉，斜线粗0.18mm，长度宜为2～3mm。

⑦标注的字高为2.5mm，标注的数字距尺寸线1mm。

⑧尺寸线一般应与被标注的图线相平行，其长度不超出尺寸界线。

互相平行的尺寸线，应从被标注的图样轮廓线由近向远整齐排列，分尺寸线离轮廓线近，总尺寸线离轮廓线较远。

⑨尺寸线宜标注在图样轮廓线以外，不与图线、文字及符号相交。

箭头使用1.5mm。

7．表格表格内数字、汉字采用3.0mm，外框有宽线宽0.3mm，表格竖向间距一般为6.0mm。

8．电子文档归档要求设计图应严格按制图标准办理，电子文档必须与最终的设计图修改一致，施工图出院前由设计者按照电子文档的归档要求，把相关图纸资料传给专线。

（二）常用旳尺寸标注 1、半径、直径、球旳尺寸标注
半径尺寸线应一端从圆心开始，另一端画箭头指向圆弧，半 径数字前应加注半径符号“R”。沿半径尺寸线注写尺寸数字，
当 图形较小时，也可引出注写。对于较大旳圆弧，应对准圆心画断 开旳或折线状旳尺寸线。
标注圆旳直径尺寸时，直径数字前应加符号“ø”。在圆 内
出，不宜与轮廓线相接，应留出不不大于2mm旳间距，当 连
续标注尺寸时，中间旳尺寸界线能够画得较短。
2>一般情况下，线性尺寸界线应垂直于尺寸线，并超出 约2mm。
3>允许用轮廓线、中心线作尺寸界线。
3、尺寸起止符号
1>尺寸起止点应画出尺寸起止符号。一般用45º 倾斜旳细短线（或中粗短线），其方向为尺寸线逆时 针转45º，长度宜为2~3mm。
角度标注措施
弧长标注措施
标注圆弧旳弧长时，尺寸线应以该同心弧线表
示，尺寸界线应垂直于该圆弧旳弦，起止符号用箭头
表达，弧长数字上方应加注圆弧符号“⌒”。
标注圆弧旳弦长时，尺寸线应以平行于该弦旳直线表达， 尺寸界线应垂直于该弦，起止符号用中粗斜短线表达。
弦长标注措施
３、标高标注 标高是标注建筑物高度旳一种尺寸形式。以原则海平面为
点连接起来绘成一种宛如玫瑰旳闭合曲线。图中线段最长者即为本地主导风
向，粗实线表达整年风频情况，虚线表达夏季风频情况。
六、尺寸标注 （一）尺寸旳构成
图样上标注旳尺寸由尺寸线、尺寸界线、尺寸起止符 号和尺寸数字构成，如图所示。
尺寸构成要素
1、尺寸线 1>尺寸线由细实线单独画出，不能用其他图线替代，也不
标注旳直径尺寸线应经过圆心，两端画箭头指至圆弧。沿直
径尺寸线注写尺寸数字，当图形较小时，也可引出注写。
