图幅规格表

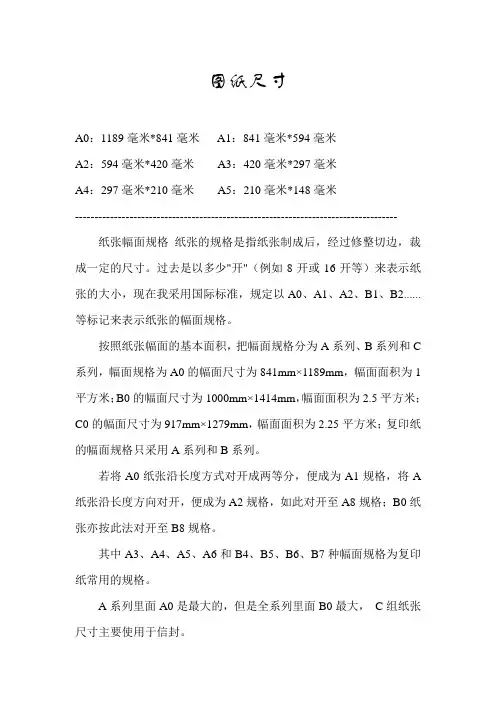

图纸尺寸A0：1189毫米*841毫米A1：841毫米*594毫米A2：594毫米*420毫米A3：420毫米*297毫米A4：297毫米*210毫米A5：210毫米*148毫米----------------------------------------------------------------------------------- 纸张幅面规格纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。

过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。

按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C 系列，幅面规格为A0的幅面尺寸为841mm×1189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm×1414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm×1279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。

若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A 纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B0纸张亦按此法对开至B8规格。

其中A3、A4、A5、A6和B4、B5、B6、B7种幅面规格为复印纸常用的规格。

A系列里面A0是最大的，但是全系列里面B0最大，C组纸张尺寸主要使用于信封。

A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。

A0定义成面积为一平方米，长宽比为1:√2的纸张。

接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。

B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。

举例来说，B1是A1和A0的几何平均。

C组纸张尺寸是编号相同的A、B组纸张的几何平均。

举例来说，C2是B2和A2的几何平均。

制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

000000制图标准规定图纸幅面和格式00000国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求0000002.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

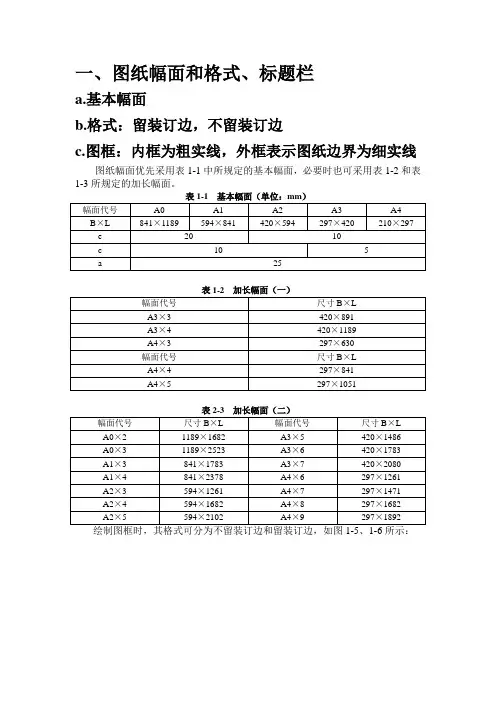

一、图纸幅面和格式、标题栏a.基本幅面b.格式：留装订边，不留装订边c.图框：内框为粗实线，外框表示图纸边界为细实线图纸幅面优先采用表1-1中所规定的基本幅面，必要时也可采用表1-2和表1-3所规定的加长幅面。

表1-1 基本幅面（单位：mm）幅面代号A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297e 20 10c 10 5a 25表1-2 加长幅面（一）幅面代号尺寸B×LA3×3 420×891A3×4 420×1189A4×3 297×630幅面代号尺寸B×LA4×4 297×841A4×5 297×1051表2-3 加长幅面（二）幅面代号尺寸B×L 幅面代号尺寸B×LA0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5 594×2102 A4×9 297×1892绘制图框时，其格式可分为不留装订边和留装订边，如图1-5、1-6所示：图1-5 不留装订边的图框格式和标题栏配置图1-6 留装订边的图框格式和标题栏配置。
