边坡设计方法

边坡设计方案边坡设计方案1. 简介边坡是指沿道路、铁路、水电工程等工程建设项目路段两侧山地的侧面。

边坡设计方案是为了确保边坡的稳定性和安全性，减少边坡滑坡、塌方等地质灾害的发生而制定的一系列设计计划和措施。

本文档将介绍一种常见的边坡设计方案，包括边坡选址、边坡稳定性分析、护坡方式选择等方面的内容。

2. 边坡选址边坡选址是边坡设计的第一步，合理的选址将有助于减少后续工程的风险和成本。

在进行边坡选址时，需要考虑以下几个方面：2.1 地质条件地质条件是决定边坡稳定性的重要因素之一。

在选择边坡位置时，需要考察地质构造、岩性、土层厚度等。

一般情况下，边坡应尽量选择在工程地质条件好的区域。

2.2 水文地质条件水文地质条件对边坡稳定性也有重要影响。

在选址时，需要考虑降雨量、地下水位、河流湖泊的位置等水文地质条件，并确定合理的排水方案。

2.3 工程建设条件工程建设条件包括交通运输、供电、供水等基础设施的设施条件。

在选址时，需要综合考虑工程建设条件，并选择能够满足基础设施需求的边坡位置。

3. 边坡稳定性分析边坡稳定性分析是边坡设计的核心内容之一。

通过边坡稳定性分析，可以评估边坡在各种外力作用下的稳定性，并确定合理的设计参数和护坡措施。

3.1 荷载分析荷载分析是边坡稳定性分析的关键环节。

在进行荷载分析时，需要考虑重力荷载、地震荷载等，以及水荷载、雪荷载等特殊荷载。

通过合理的力学模型和计算方法，可以得到边坡的受力状态和应力分布。

3.2 强度分析强度分析是边坡稳定性分析的另一个重要方面。

通过强度分析，可以评估边坡材料的抗剪强度、抗压强度等力学性能。

同时，还需要考虑边坡材料的变形性能，并进行合理的变形分析。

3.3 稳定性分析在荷载和强度分析的基础上，可以进行整体的边坡稳定性分析。

常用的稳定性分析方法有切片法、限平衡法、有限元法等。

通过稳定性分析，可以评估边坡的滑动安全系数、翻滚安全系数等指标。

4. 护坡方式选择根据边坡稳定性分析的结果，可以确定合适的护坡方式。

边坡设计方案随着城市建设和交通网络的不断拓展，边坡工程变得越来越重要。

边坡作为生活区、工业区和交通线路的重要组成部分，需要经过精心的设计和施工才能确保其安全性和可持续性。

本文将探讨边坡设计方案，并讨论在考虑各种因素时应采取的最佳策略。

1.地质勘探和分析在进行边坡设计前，地质勘探和分析是必不可少的步骤。

地质勘探可以确定地层结构、水文地质条件和地震活动等因素，为后续设计提供准确的数据。

分析这些数据可以帮助工程师了解地质条件对边坡的影响，从而制定相应的设计方案。

2.边坡稳定性分析边坡稳定性是边坡设计中最重要的考虑因素之一。

通过使用现代工程软件和数值模拟方法，可以模拟不同加载和地质条件下的边坡行为。

这些模拟结果可以帮助工程师评估边坡的稳定性，并采取相应的措施来确保边坡的安全。

3.排水设计排水系统在边坡设计中起着至关重要的作用。

在边坡上积聚的水分可以对边坡稳定性造成潜在的威胁。

因此，对于每个边坡，都应该设计合理的排水系统来排除积水，并防止渗流导致边坡破坏。

这可能涉及到设计排水沟、井和管道等设施，以确保边坡上的水分得到及时和有效的排除。

4.边坡保护措施边坡保护措施是确保边坡长期稳定性的重要因素。

根据边坡的特点和地理环境，可以采取各种措施，如设置护坡、加固锚杆和植被复绿等。

这些措施可以增加边坡的抗滑性和抗冲刷性，减少地质灾害的发生。

5.环境影响评估在进行边坡设计时，应考虑到对环境的潜在影响。

设计方案应该尽量减少对自然环境的破坏，并在可能的情况下保护当地的生态系统。

这可能需要进行环境影响评估，以确定设计方案可能引起的环境问题，并提出相应的改进和补救措施。

6.施工监控边坡设计不仅仅止于理论计算和方案制定，还需要在施工过程中进行有效的监控。

监控可以帮助工程师了解施工质量和边坡行为的实际情况，并及时采取措施来解决可能出现的问题。

定期的检查和监控可以确保边坡在使用过程中始终保持安全和稳定。

综上所述，边坡设计是一个复杂而细致的过程，需要全面考虑地质条件、排水和环境等多个因素。

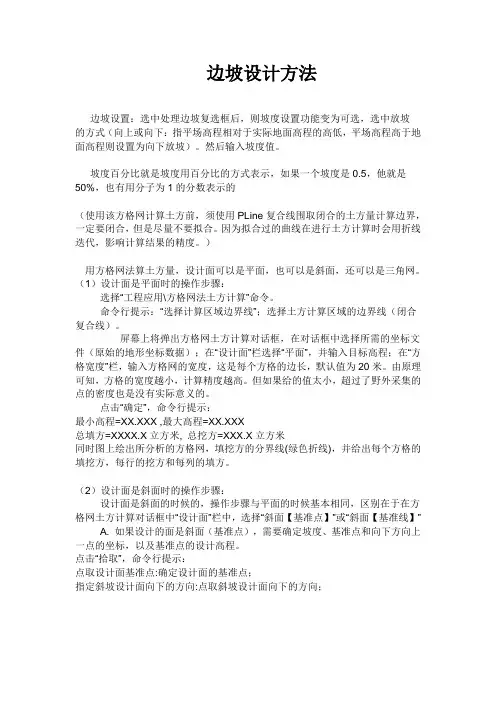

边坡设计方法边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。

然后输入坡度值。

坡度百分比就是坡度用百分比的方式表示，如果一个坡度是0.5，他就是50%，也有用分子为1的分数表示的（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。

（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

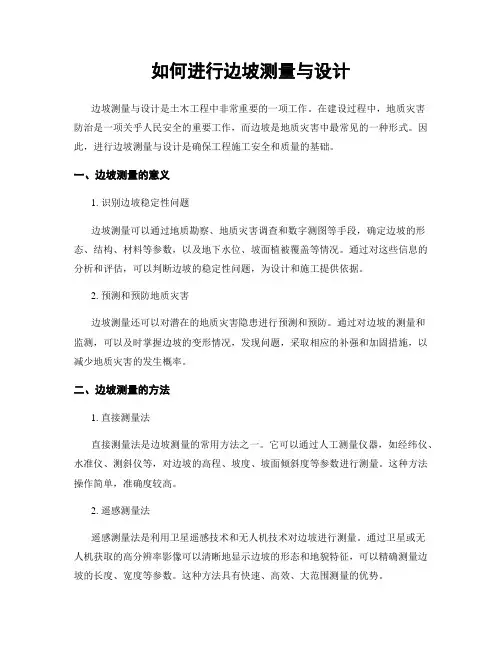

如何进行边坡测量与设计边坡测量与设计是土木工程中非常重要的一项工作。

在建设过程中，地质灾害防治是一项关乎人民安全的重要工作，而边坡是地质灾害中最常见的一种形式。

因此，进行边坡测量与设计是确保工程施工安全和质量的基础。

一、边坡测量的意义1. 识别边坡稳定性问题边坡测量可以通过地质勘察、地质灾害调查和数字测图等手段，确定边坡的形态、结构、材料等参数，以及地下水位、坡面植被覆盖等情况。

通过对这些信息的分析和评估，可以判断边坡的稳定性问题，为设计和施工提供依据。

2. 预测和预防地质灾害边坡测量还可以对潜在的地质灾害隐患进行预测和预防。

通过对边坡的测量和监测，可以及时掌握边坡的变形情况，发现问题，采取相应的补强和加固措施，以减少地质灾害的发生概率。

二、边坡测量的方法1. 直接测量法直接测量法是边坡测量的常用方法之一。

它可以通过人工测量仪器，如经纬仪、水准仪、测斜仪等，对边坡的高程、坡度、坡面倾斜度等参数进行测量。

这种方法操作简单，准确度较高。

2. 遥感测量法遥感测量法是利用卫星遥感技术和无人机技术对边坡进行测量。

通过卫星或无人机获取的高分辨率影像可以清晰地显示边坡的形态和地貌特征，可以精确测量边坡的长度、宽度等参数。

这种方法具有快速、高效、大范围测量的优势。

三、边坡设计的要点1. 稳定性分析边坡设计的首要任务是进行稳定性分析。

在进行边坡设计之前，需要进行详细的地质勘察工作，了解边坡的地质构造、岩土物性、地下水位等参数。

然后，利用稳定性分析方法（如切割面法、回转体法等）进行定性和定量的稳定性评估，确定边坡的安全系数。

2. 土方开挖和支护边坡设计中，土方开挖和支护是关键环节。

根据边坡的实际情况，选择合适的施工方法和支护结构，预测地下水位的变化和坡面植被的生长情况，并设计相应的土方开挖和支护方案。

土方开挖和支护的目的是保证边坡的稳定性和坡面的美观。

3. 排水和防护措施边坡设计中还需要考虑排水和防护措施。

边坡上的积水是引起边坡滑坡的主要原因之一，因此需要设计合理的排水系统，将水分迅速排除，以减少边坡的浸润压力。

一、工程概况本工程位于我国某地区，全长XX公里，为XX级公路。

由于地质条件复杂，沿线存在多处高边坡，为确保道路安全、稳定，特制定本边坡专项设计方案。

二、设计原则1. 确保边坡稳定：根据地质勘察报告，对高边坡进行稳定性分析，确保边坡在设计使用年限内保持稳定。

2. 优化设计方案：综合考虑地形、地质、环境等因素，优化设计方案，降低工程成本。

3. 确保施工安全：针对高边坡施工特点，制定安全施工措施，确保施工安全。

4. 保护生态环境：在施工过程中，尽量减少对生态环境的破坏，实现生态保护与工程建设的和谐统一。

三、边坡设计1. 边坡类型：根据地质勘察报告，本工程高边坡主要分为以下几种类型：（1）陡坡：坡度大于45°，采用锚杆框架支护。

（2）斜坡：坡度介于30°-45°，采用重力式挡墙支护。

（3）缓坡：坡度小于30°，采用植草、喷播等生态护坡措施。

2. 边坡设计参数：（1）边坡坡度：根据地质条件和稳定性分析，边坡坡度控制在45°以内。

（2）边坡高度：根据地质条件和道路线形，边坡高度控制在20m以内。

（3）边坡宽度：根据边坡类型和地质条件，边坡宽度控制在3-5m。

四、施工方案1. 施工准备：（1）成立高边坡施工项目部，负责施工过程中的组织、协调、管理。

（2）编制详细的施工方案，明确施工工艺、施工流程、施工进度等。

（3）对施工人员进行岗前培训，提高施工人员的安全意识和技能。

2. 施工工艺：（1）锚杆框架支护：先进行边坡清理，然后钻孔、注浆、锚杆安装、框架梁焊接等工序。

（2）重力式挡墙支护：先进行基础开挖、基础处理、墙体砌筑等工序。

（3）生态护坡：先进行边坡清理、植草、喷播等工序。

3. 施工进度：（1）边坡清理：XX天内完成。

（2）锚杆框架支护：XX天内完成。

（3）重力式挡墙支护：XX天内完成。

（4）生态护坡：XX天内完成。

五、安全措施1. 加强施工人员安全教育，提高安全意识。

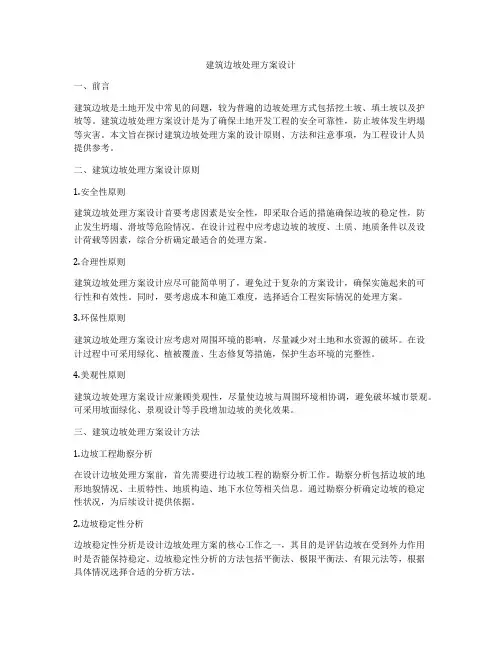

建筑边坡处理方案设计一、前言建筑边坡是土地开发中常见的问题，较为普遍的边坡处理方式包括挖土坡、填土坡以及护坡等。

建筑边坡处理方案设计是为了确保土地开发工程的安全可靠性，防止坡体发生坍塌等灾害。

本文旨在探讨建筑边坡处理方案的设计原则、方法和注意事项，为工程设计人员提供参考。

二、建筑边坡处理方案设计原则1.安全性原则建筑边坡处理方案设计首要考虑因素是安全性，即采取合适的措施确保边坡的稳定性，防止发生坍塌、滑坡等危险情况。

在设计过程中应考虑边坡的坡度、土质、地质条件以及设计荷载等因素，综合分析确定最适合的处理方案。

2.合理性原则建筑边坡处理方案设计应尽可能简单明了，避免过于复杂的方案设计，确保实施起来的可行性和有效性。

同时，要考虑成本和施工难度，选择适合工程实际情况的处理方案。

3.环保性原则建筑边坡处理方案设计应考虑对周围环境的影响，尽量减少对土地和水资源的破坏。

在设计过程中可采用绿化、植被覆盖、生态修复等措施，保护生态环境的完整性。

4.美观性原则建筑边坡处理方案设计应兼顾美观性，尽量使边坡与周围环境相协调，避免破坏城市景观。

可采用坡面绿化、景观设计等手段增加边坡的美化效果。

三、建筑边坡处理方案设计方法1.边坡工程勘察分析在设计边坡处理方案前，首先需要进行边坡工程的勘察分析工作。

勘察分析包括边坡的地形地貌情况、土质特性、地质构造、地下水位等相关信息。

通过勘察分析确定边坡的稳定性状况，为后续设计提供依据。

2.边坡稳定性分析边坡稳定性分析是设计边坡处理方案的核心工作之一，其目的是评估边坡在受到外力作用时是否能保持稳定。

边坡稳定性分析的方法包括平衡法、极限平衡法、有限元法等，根据具体情况选择合适的分析方法。

3.边坡处理方案设计根据边坡的地形地貌、土质特性、地质条件等因素，结合边坡稳定性分析的结果，设计合适的边坡处理方案。

常见的边坡处理方式包括挖土坡、填土坡、护坡、加固等，根据具体情况选取适宜的处理方式。

4.施工方案设计在确定边坡处理方案后，需要设计相应的施工方案。

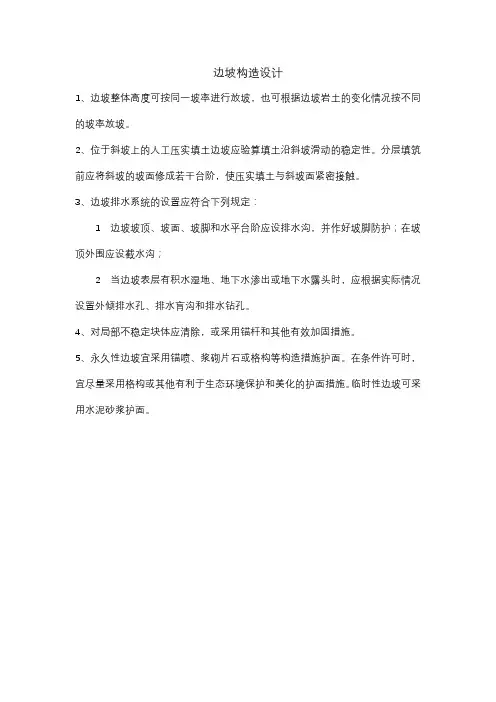

边坡构造设计
1、边坡整体高度可按同一坡率进行放坡，也可根据边坡岩土的变化情况按不同的坡率放坡。

2、位于斜坡上的人工压实填土边坡应验算填土沿斜坡滑动的稳定性。

分层填筑前应将斜坡的坡面修成若干台阶，使压实填土与斜坡面紧密接触。

3、边坡排水系统的设置应符合下列规定：
1 边坡坡顶、坡面、坡脚和水平台阶应设排水沟，并作好坡脚防护；在坡顶外围应设截水沟；
2 当边坡表层有积水湿地、地下水渗出或地下水露头时，应根据实际情况设置外倾排水孔、排水肓沟和排水钻孔。

4、对局部不稳定块体应清除，或采用锚杆和其他有效加固措施。

5、永久性边坡宜采用锚喷、浆砌片石或格构等构造措施护面。

在条件许可时，宜尽量采用格构或其他有利于生态环境保护和美化的护面措施。

临时性边坡可采用水泥砂浆护面。

精心整理xxxx2015年5月15日精心整理建筑边坡设计方案总说明一、工程概况1.xx市xxxx项目位于xx市北偏西约15公里的平而关村，本工程属xx市xxxx的自然边坡，场地及其附近地面标高约筑场地规划设计红线东西长约260m，南北宽约筑是东西长102m，南北宽60m，高为4路。

红线西侧10m为中越103510m2. 本工程场地整平标高151.26-154.50154.00-154.50米。

坡脚处原地面高程为处最大垂直高度约343.坡顶,4.本工程设计使用年限：50年。

二、设计依据及参考资料一）本工程设计主要依据1. 建筑边坡工程技术规范 GB50330-20132. 建筑地基基础设计规范 GB50007-20113. 锚杆喷射混凝土支护技术规范 GB50086-20114. 混凝土结构设计规范 GB50010-20105. 岩土工程勘察规范 GB50021-2001（2009年版）GB50011-2010二）设计软件及参考资料版本6.5DBJ50—2013三、周边环境条件10米，于标高175米处设有1035号界碑。

T2b）全风化泥岩、强风化泥岩、①层全风化泥岩：层厚 0.80-2.40m，平均揭露层厚为 1.58m,分布不连续，该覆盖层较薄，工程性能一般。

②层强风化泥岩：分布较连续，揭露厚度为 1.80-22.74m，平均揭露层厚10.16m。

容许承载力［σo］=400kPa，工程性能一般。

③层中风化泥岩：该层揭露厚度1.34～37.70m，顶面埋深0.00～2.40m，精心整理层顶标高162.75～197.52m，层底标高141.99～196.18m，部分钻孔缺失，场地中分布不连续。

容许承载力［σo］=1500kPa，工程性能好。

④层中风化钙质泥岩（T2b）：该层揭露厚度 3.10～21.26m，顶面埋深10.85～32.30m，层顶标高165.86～158.09m，层底标高141.28～157.91m，大能好。

边坡工程设计方案一、工程概况本项目为某地区河道旁边坡工程设计，工程所在地为山区，地势陡峭。

由于地质条件的特殊性以及降雨等原因，河道旁边坡易发生滑坡和崩塌现象，存在一定的安全隐患。

为了保障周边居民的生命和财产安全，本项目旨在进行边坡工程设计，提高边坡的稳定性和抗滑性，保障周边地区的安全。

二、工程背景1. 项目地理位置本项目所在地位于某山区，地势陡峭，河道穿行其中，周边居民密集，交通便利。

然而，由于地质构造特殊以及气候等因素的影响，河道旁边坡存在一定的滑坡和崩塌风险，给周边居民的生命和财产造成了一定的威胁。

2. 项目背景根据当地政府的相关要求，为了保障周边居民的生命和财产安全，需要对河道旁边坡进行工程设计，提高其稳定性和安全性。

本设计方案旨在优化边坡工程设计方案，提高边坡的抗滑性和稳定性，为周边居民提供更安全的居住环境。

三、工程设计原则1. 安全第一在边坡工程设计中，安全是首要考虑的因素。

设计方案需保证边坡的稳定性和抗滑性，避免发生滑坡和崩塌等不安全现象。

2. 生态环保在工程设计中要注重生态环境的保护，减少对周边生态环境的影响，尽量减少土地开挖和破坏生物栖息地。

3. 经济合理在保证边坡工程安全的情况下，尽量减少工程造价，提高工程的经济效益。

四、边坡工程设计方案1. 地质勘测和分析首先进行周边地质勘测和分析，了解边坡的地质构造和物理特性，确定边坡的稳定性指标和设计参数。

根据地质勘测和分析结果，确定边坡的稳定性分析方法和设计参数。

2. 边坡结构设计根据地质勘测和分析结果，设计边坡的支护结构和防护措施。

在保证边坡稳定性的前提下，选用适当的支护结构，提高边坡的抗滑性和稳定性。

3. 抗滑设施设计在边坡设计中，设置合理的抗滑设施，如护坡网、挡土墙等，提高边坡的抗滑性和抗冲击性。

4. 植被恢复和生态保护在工程设计中，注重对周边生态环境的保护，对边坡进行植被恢复，减少土地裸露，保护生物栖息地。

5. 施工工艺和管理在工程施工中，严格按照设计方案进行，加强施工过程中的质量管理和安全管理，确保施工的安全和质量。

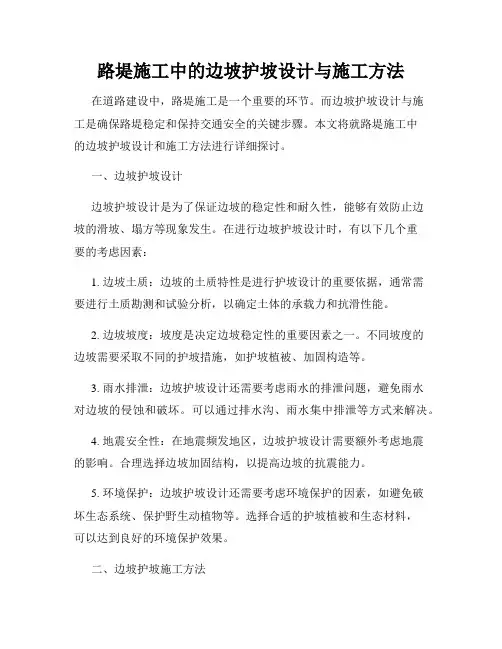

路堤施工中的边坡护坡设计与施工方法在道路建设中，路堤施工是一个重要的环节。

而边坡护坡设计与施工是确保路堤稳定和保持交通安全的关键步骤。

本文将就路堤施工中的边坡护坡设计和施工方法进行详细探讨。

一、边坡护坡设计边坡护坡设计是为了保证边坡的稳定性和耐久性，能够有效防止边坡的滑坡、塌方等现象发生。

在进行边坡护坡设计时，有以下几个重要的考虑因素：1. 边坡土质：边坡的土质特性是进行护坡设计的重要依据，通常需要进行土质勘测和试验分析，以确定土体的承载力和抗滑性能。

2. 边坡坡度：坡度是决定边坡稳定性的重要因素之一。

不同坡度的边坡需要采取不同的护坡措施，如护坡植被、加固构造等。

3. 雨水排泄：边坡护坡设计还需要考虑雨水的排泄问题，避免雨水对边坡的侵蚀和破坏。

可以通过排水沟、雨水集中排泄等方式来解决。

4. 地震安全性：在地震频发地区，边坡护坡设计需要额外考虑地震的影响。

合理选择边坡加固结构，以提高边坡的抗震能力。

5. 环境保护：边坡护坡设计还需要考虑环境保护的因素，如避免破坏生态系统、保护野生动植物等。

选择合适的护坡植被和生态材料，可以达到良好的环境保护效果。

二、边坡护坡施工方法边坡护坡施工是将设计方案付诸实践的过程，需要采取科学、规范的方法进行施工。

以下是常用的边坡护坡施工方法：1. 边坡整体支护：在边坡施工过程中，可以采用整体支护的方法，如挡土墙、护坡垫层等。

挡土墙可以通过设置桩基和土工格栅等结构来提高边坡的稳定性；护坡垫层则可以采用透水性良好的材料，以增强护坡的抗滑性能。

2. 边坡加固措施：边坡加固是为了提高边坡的稳定性和承载能力，常用的加固方法有钢筋混凝土梁、护坡砖、护坡网等。

这些加固结构不仅能有效防止边坡滑坡，还能提高边坡的整体抗震能力。

3. 护坡植被：合理选择适应当地气候和土壤条件的植物，进行护坡绿化，有助于增强边坡的稳定性和抗侵蚀能力。

植被可以通过根系增强土壤的抗剪切性能，减少雨水对边坡的冲刷和侵蚀。

边坡支护设计方案修整坡面后坡面采取锚杆+格构梁+挂钢筋网硬化支护。

1、灌浆锚杆坡面灌浆锚杆均为全长粘结式锚杆，采用机械成孔，成孔深度大于设计锚杆长度0.5m以上，灌注水泥砂浆，强度等级为M30；拉筋采用Φ28（HRB400）螺纹钢，拉杆每隔2m设置导中支架。

坡面锚杆入射角均为20°；锚杆长度为6.0～12.0m，遇岩石而未达到设计深度时入岩深度不小于 3.0m，且保证锚杆总长度不小于 6.0m，孔径110mm/130mm，除顶层锚杆外水平和垂直间距均为2.0m。

2、格构梁二级边坡钢筋混凝土格构：支模浇筑，格构梁间距 2.0×2.0m，格构梁断面规格0.30（厚）×0.30m，其中嵌入坡面0.15m，格构呈方形布置，顶、底设置连梁，达到连接各部格构梁的整体效果。

平台及坡脚处设置底梁，底梁短边规格为0.30（厚）×0.70cm（高），底梁与格构梁同时浇注，详大样图。

一级边坡钢筋混凝土格构：支模浇筑，格构梁间距 2.0×2.0m，格构梁断面规格≥0.40（厚）×0.30m，其中嵌入坡面0.10m，格构呈方形布置，顶、底设置连梁，达到连接各部格构梁的整体效果。

格构梁厚度≥0.40m，但每段的具体厚度因地形而异，需保证格构梁面层倾角≤60°，且格构梁需嵌入原状土不少于100mm，格构梁中主筋配筋间距按@150增加。

平台及坡脚处设置底梁，底梁短边规格为0.30（厚）×0.70cm（高），底梁与格构梁同时浇注，详大样图。

3、挂钢筋网硬化坡顶格构梁顶部与既有截水沟之间及BB’-CC’坡段一级边坡（坡高小于1.5m的区域）采用钢筋网C25混凝土硬化。

（1）挂网喷射混凝土：采用8@200×200mm钢筋网，喷射C25混凝土厚度为150mm。

（2）坡面按水平、竖向3000mm间距设置PVC泄水管，上下排泄水管呈方形布置；泄水管孔径100mm，泄水管内径40mm，倾角为5°，入土400mm。

边坡设计方案引言边坡是指山体或者其他土体在自然或人为的作用下发生滑塌、坍塌、侵蚀等现象的斜坡地形。

在工程建设中，如道路、铁路、堤坝等的施工过程中，边坡设计是非常重要的一项工作。

边坡设计方案的合理与否，直接关系到工程的安全性和稳定性。

本文将介绍边坡设计方案的基本原则、设计流程以及一些常用的边坡加固方法。

一、边坡设计的基本原则边坡设计方案的制定需要符合以下基本原则：1. 安全性原则：边坡设计方案必须满足工程的安全性要求，即在满足使用功能的基础上，保证施工过程和使用阶段的安全。

2. 经济性原则：边坡设计方案应尽可能减少施工和维护成本，提高工程的经济效益。

3. 美观性原则：边坡设计方案应符合工程所在地的自然环境和景观要求，不影响周边生态环境的协调发展。

二、边坡设计方案的流程边坡设计方案的制定一般包括以下几个步骤：1. 地质勘查：通过地质勘查，了解边坡工程所处地质条件，包括土壤类型、岩石特性、水文地质条件等，为后续的设计提供准确的基础数据。

2. 边坡稳定性分析：根据地质勘查的结果，对边坡的稳定性进行分析，包括边坡的滑动稳定性、抗剪强度、局部稳定性等。

常用的稳定性分析方法有极限平衡法、有限元法等。

3. 边坡设计参数的确定：根据稳定性分析的结果，确定边坡设计的重要参数，如边坡的坡度、高度、坡面角、坡面防护等。

4. 边坡加固方案的选择：针对边坡稳定性问题，选择合适的加固方案。

常用的加固方法包括加设垫层、加固桩、植被覆盖等。

5. 方案评价和优化：对设计方案进行评价和优化，确定最优的边坡设计方案。

评价指标可以包括安全性、经济性、施工难度等。

6. 施工图纸的制定：根据最终的设计方案，制定详细的施工图纸，包括边坡的剖面图、平面图等。

三、常用的边坡加固方法1. 加设垫层：通过在边坡上增加一层垫层，改变边坡的水土条件，提高边坡的稳定性。

垫层可以选择砂土、碎石等材料，厚度一般为1-2米。

2. 加固桩：在边坡中设置桩体，通过桩与土体的相互作用，提高边坡的抗滑能力。

(1 由坡脚 E 向下引垂线并截取边坡高度 H 得 F 点。

(2 自 F 点向右引水平线并量取 4。

5H 得 M 点。

(3)连接坡脚 E 和坡顶 B ，求 EB 的斜度 i0＝1/m ，根据表 4-1 查得β 1、β 2 的角值。

(4)自 E 点引与 EB 成β 1 角的直线，又由 B 点引与水平线成β2 角的直线， 两直线交于 D 点.(5)连接 M 与 D ，并向左上方延长，即得辅助线. (6)如土仅有粘结力，而Ψ=0,则最危险滑动圆弧的圆心就是 D 点；如土除 粘结力外还有摩擦力,则最危险滑动面的圆心将随Ψ值的增加，而在辅助线 上向外移动。

1)正常工况下n(c l +W cos α tan Θ )i i i i iK = i =1nW sin αi ii =1上式中:a —第i 条块底滑面倾角(。

)iW —第i 条块的重量( Kn )iΘ —第i 条块的内摩擦角(。

) ic -第i 条块的内聚力( Kpa )il —第i 条块滑面长度( m )i边坡角 60°00′ 45°00′ 30°40′ 26°34′ 18°26′ 14°03′ 11°19′边坡坡度 1：0.5 1：1 1：1。

5 1：2 1：3 1:4 1:5 β240° 37° 35°35° 35° 36° 37°β129° 28° 26° 25° 25° 25° 25°K —稳定性系数2)非正常工况下(假定坡体全面饱水)n [c' l + (W cosα u l ) tanΘ' ]i i i i i i iK = i=1n W sinαi ii=1上式中:a —第i 条块底滑面倾角(。

)iW -第i 条块的重量(Kn )iΘ ' —第i 条块的内摩擦角(。

边坡工程全套设计方案一、工程概述边坡工程是指在工程建设中，对山坡、河岸、路堤等地形进行设计和施工，以保证其稳定和安全。

一般包括边坡的地质勘探、设计、施工和监测等工作。

二、地质勘察1.地形地貌调查对工程所在地区的地形地貌进行详细的调查，了解地势起伏、沟谷分布、地质构造等情况，为边坡设计提供重要的信息。

2.地质工程勘察通过勘察采样，分析地层结构、岩性、土质等情况，确定地质条件和工程地质问题，为边坡设计提供依据。

3.水文地质勘察了解地下水情况、地表水情况，分析影响边坡稳定的水文地质条件，为防止边坡滑坡等问题提供依据。

三、边坡设计1.边坡坡度根据地质情况和工程要求确定边坡的坡度，一般分为平缓坡、陡坡、垂直坡等类型。

2.边坡结构根据地质条件和工程要求，确定边坡的支护结构，包括挡土墙、护坡、梯田等。

3.边坡排水设计合理的排水系统，包括排水沟、排水管道等，确保边坡内部水分平衡，防止滑坡、塌方等问题。

四、支护工程根据边坡设计要求，进行支护工程的设计，包括挡土墙、护坡、梯田等结构的具体设计，满足工程稳定和安全的要求。

五、施工方案1.边坡开挖根据设计要求，确定边坡的开挖方案，包括开挖方法、开挖顺序等，确保施工安全和边坡稳定。

2.支护施工按照设计方案进行支护工程的施工，包括挡土墙的砌筑、护坡的铺设、梯田的铺设等，确保支护结构的稳定和牢固。

六、监测方案在边坡施工完成后，进行边坡的监测工作，包括地下水位监测、边坡位移监测、边坡稳定性监测等，及时发现问题并采取相应的措施。

七、安全验收边坡工程验收前，进行对边坡工程的安全检测，确保工程的稳定和安全。

以上就是边坡工程全套设计方案的内容，通过认真勘察、科学设计、严格施工和有效监测，可以确保边坡工程的稳定和安全。

道路边坡设计方案道路边坡设计方案一、设计目标：本道路边坡设计旨在保证道路边坡的稳定性、安全性和美观性，防止边坡塌方、滑坡等灾害事故的发生。

二、设计原则：1.选择合适的边坡类型：根据研究区的地质条件、坡度等因素，选择合适的边坡类型，如自然边坡、人工边坡、护坡等。

2.边坡稳定性分析：对边坡进行稳定性分析，评估边坡的剪切强度、细观结构、水文地质因素等对边坡稳定性的影响，确定最佳的坡度和坡度面积。

3.采取适当的防护措施：根据边坡的自然条件和土壤性质，采取适当的防护措施，如植物护坡、岩石爆破护坡、挡土墙等。

4.考虑排水措施：根据边坡的地质条件和降水情况，设计合理的排水设施，确保边坡上的水能及时排泄，防止因水影响边坡稳定性。

三、设计细节：1.边坡的选择：根据道路的位置、土质等条件，选择自然边坡或人工边坡。

在自然边坡的基础上，可以通过修整和植物护坡等方式来加强边坡的稳定性。

2.边坡的坡度：根据边坡的长度、土体的稳定性和装饰要求等因素，确定合适的边坡坡度。

一般情况下，道路边坡的坡度范围为1:1.5至1:2.5。

3.防护措施：根据边坡的地质条件和土壤性质，可以选择适当的防护措施。

如在边坡面上进行层状植物种植，增加边坡的抗侵蚀能力；在植物表层覆盖岩石碎石，增加边坡的抗冲刷能力。

4.排水设施：根据边坡的地质条件和降水情况，设计合理的排水设施。

可以在边坡上设置排水沟，将边坡上的水引导到道路旁的排水沟中，防止水长时间积聚在边坡上。

四、施工要求：1.施工过程中，应根据设计要求进行现场勘察，确保施工硬化桩的正确位置和角度。

2.土方开挖时，应注意挖掘坡面和坡脚的平整度，保证边坡的稳定性。

3.在边坡面上进行植物种植时，应选用抗冻、抗旱、抗蚀的适宜植物，并按照合理的间距进行种植。

同时，应定期进行植物的养护和管理，确保植物能够扎根并发挥护坡效果。

4.在施工过程中，应注意防止边坡的滑坡、风化等灾害事故的发生。

特别是在雨季和雨后，要及时采取措施排除积水，防止边坡变松软。

道路边坡设计方案1. 引言道路边坡设计是道路建设中非常重要的一环，边坡设计的好坏直接影响到道路的平安和稳定性。

本文旨在介绍道路边坡设计的相关内容，包括设计原那么、设计参数、施工要点等。

2. 设计原那么道路边坡设计的原那么是确保边坡的稳定性和平安性。

具体原那么如下：•土壤力学原那么：根据土壤力学原理，考虑边坡土体的强度、压缩性和变形特性，确定边坡的设计参数。

•水文地质原那么：根据地质条件和水文特征，分析边坡的水文地质因素，保证边坡在不同水文条件下的稳定性。

•工程经济原那么：综合考虑边坡的设计方案和施工本钱，选择适宜的设计方案，确保经济合理性。

3. 设计参数边坡设计需要考虑一系列参数，包括土体参数、几何参数和水文地质参数。

以下是常用的设计参数：3.1 土体参数•土壤类型：根据不同的土壤类型，确定土壤的强度参数、孔隙比和压缩性指标。

•内摩擦角：内摩擦角是土体抗剪切的重要参数，根据不同土壤类型和应力条件确定。

•抗剪强度：根据实地勘测和室内试验，确定土体的抗剪强度指标。

3.2 几何参数•边坡高度：根据边坡的功能和周围环境条件，确定边坡的高度，典型值为5-10米。

•边坡坡度：根据边坡稳定性要求和土壤类型，确定边坡的坡度，常用值为1:1.5-1:2.•边坡宽度：根据边坡高度和坡度，确定边坡的宽度，保证车辆和行人的平安通行。

3.3 水文地质参数•地下水位：根据水文地质勘测，确定边坡周围地下水位，考虑地下水对边坡的稳定性影响。

•降雨量：根据气象资料和降雨频率，确定设计降雨量，考虑降雨对边坡的稳定性影响。

•地质构造：根据地质构造特征，确定边坡的地质背景，考虑构造对边坡的稳定性影响。

4. 施工要点在进行道路边坡设计的施工过程中，需要注意以下要点：•地质勘测：在设计前进行详细的地质勘测，获取准确的地质信息和土壤力学参数。

•合理的边坡坡度：根据边坡的高度和土壤类型选择适宜的边坡坡度，防止边坡失稳或滑坡。

•有效的排水系统：设计合理的排水系统，防止地下水对边坡的稳定性产生不利影响。

边坡设计方案1. 引言边坡是工程中常见的土质结构，主要用于地质工程、道路工程和水利工程中。

边坡的设计方案是为了保证施工和使用过程中的安全性和稳定性。

本文将介绍一种典型的边坡设计方案，包括设计依据、计算方法以及施工建议。

2. 设计依据边坡的设计需要按照国家相关标准和规范进行，其中主要包括以下依据：1.土质力学参数：包括土体的黏聚力、内摩擦角、重度等参数。

2.边坡坡度：根据工程要求和土质条件确定边坡的坡度。

3.受力分析：分析边坡所受到的水平力、垂直力和剪切力等。

4.抗滑稳定性：通过分析边坡的抗滑稳定性，保证边坡在使用和施工过程中不出现滑坡的情况。

5.排水设计：边坡的排水设计应保证坡面和坡脚的排水畅通，避免积水导致边坡的变形和破坏。

3. 计算方法边坡的计算主要包括受力分析和稳定性分析两个方面。

3.1 受力分析边坡所受到的力主要包括水平力、垂直力和剪切力。

水平力一般由侧压力和动力作用力组成，可以根据土体力学参数和边坡几何形状进行计算。

垂直力主要由边坡上部的自重和上部结构的荷载等组成，一般可以通过重力加速度乘以单位体积计算得出。

剪切力一般是指边坡下部土体与基础之间的剪切力，主要通过摩擦角和土体重力计算得出。

3.2 稳定性分析稳定性分析是边坡设计中非常重要的一部分，常用的分析方法包括平衡法和极限平衡法。

平衡法是指通过受力分析，判断边坡是否处于平衡状态以及在受到扰动后是否能够恢复平衡。

极限平衡法是指通过分析边坡的抗滑稳定性，确定边坡所能承受的最大剪切力和最大水平力，保证边坡不会发生滑坡。

4. 施工建议为了保证边坡的安全性和稳定性，以下是一些建议：1.按照设计方案进行施工，保证施工质量。

2.边坡坡度的选择应根据工程要求和土质条件进行合理选择。

3.在边坡上方设置排水系统，保证边坡的排水畅通。

4.施工过程中要进行有效的监测和检测，发现问题及时进行处理。

5.边坡施工完后要进行维护，定期检查和维护边坡的安全性。

5. 结论边坡设计方案是保证边坡安全性和稳定性的关键，通过合理的设计依据、计算方法和施工建议，可以有效地减少边坡发生滑坡等意外情况的可能性。
