城市轨道交通的低压配电分析及照明优化配置研究

浅析地铁低压配电及照明智能化设计摘要：地铁低压配电系统为地铁运营所需的机电设备提供低压电源，作为地铁建设的重要内容，其对地铁的安全运营具有积极的意义。

另外，轨道交通系统是一个耗电量大、运营成本高的行业，其中照明用电约占车站总用电的20%。

随着人们对轨道交通照明系统控制的灵活性及方便性的要求越来越高，对智能照明控制的需求也越来越大，因此智能照明控制系统越来越受到人们的广泛关注，并越来越多地应用于轨道交通照明的设计中。

本文探讨了地铁低压配电及照明智能化的设计。

关键词：地铁；低压配电系统；照明系统；智能化目前，我国地铁建设正处于高峰期，地铁可有效缓解公共交通问题。

地铁配电系统为地铁车站的所有低压负荷提供电能，为地铁的正常运营提供电力保障。

因此，合理、科学地设计地铁配电系统具有重要的意义。

此外，地铁车站作为大型公共建筑，对照明质量、照明管理及节能降耗提出了较高的要求。

地铁智能照明系统可预先设置运营模式与运营场景，实现车站不同区域、不同季节、不同时段照明灯具的自动开关，减少运营人员的工作量，以达到节能的目的。

一、地铁低压配电、照明系统的特点地铁系统包括照明系统、动力系统、安保系统、轨道系统、信号系统、消防系统、环控系统、给排水系统等多个子系统，各子系统设备繁多，配合紧密。

地铁智能低压配电系统不但要直接向各子系统供电，同时，对各种动力负荷(如电扶梯、车站排热风机、空调机组、冷水机组、污水泵、废水泵、消防泵等)与照明设备运行状态进行实时监控，这些设备的监控不仅是现地的，而且有些还需在中控室进行远程监控。

地铁照明系统一般包括正常照明和应急照明，其中一般正常照明包括工作照明、区间照明、节电照明、广告照明、导向标志照明、辅助用房照明，而应急照明包括备用照明、疏散照明等。

一般来说，照明控制不但需开关现地控制，一些还需对照明配电室进行控制，如站台、站厅出入口的标志照明、公共区域照明等。

二、地铁智能低压配电系统设计1、地铁智能低压配电系统的结构。

城市轨道交通的低压配电分析及照明优化配置研究刘旭摘要：城市轨道交通的低压配电分析及照明优化配置的要点为每一个设计及配置环节，都要应用满足照明需求、减化施工技术、强化施工安全、减少施工成本。

本次研究说明了一套城市轨道交通的低压配电分析及照明优化配置的设计方法，这套方法实施要从宏观的角度着手优化低压配电方案、结合照明的需求优化照明配置、根据照明的需求做好配套设计。

关键词：轨道交通；低压配电；照明配置城市轨道交通的低压配电分析及照明优化配置的要点为结合照明需求、施工技术、施工成本，做好配电方案拟订的分析、配电照明比选、及照明配套设计的工作。

每一个设计及配置环节，都要应用满足照明需求、减化施工技术、强化施工安全、减少施工成本的思路设计。

1 城市轨道交通的低压配电方案分析城市轨道交通的低压配电方案要结合需求、施工技术、施工成本等多种因素来决定，现以某城市轨道交通车辆段的低压配电方案选择为例。

该次变电站拟订了两套低压配电方案，这两套方案的示意图如图1，图1（a）为建立一个跟随所的示意图，图1（b）为建立两个跟随所的示意图。

如果该城市轨道交通建立一个跟随所，它的建设优势为系统简单，施工工程较小；劣势为电压降损耗大、供电可靠性较低、电缆敷设多。

如果建立两个跟随所，它的建设优势为：能耗的损耗小，供电可靠性较高、电缆难度小；劣势为施工成本较高、施工工程量大。

结合城市轨道交通的发展需求，虽然建立两个跟随所要多花费170万左右的成本，然而建立两个跟随所能耗较小，在供电稳定的前提下，管理成本花费得也比较少，综合比较两套建设方案，该城市轨道交通选用了建立两个跟随所。

城市轨道交通的低压配电方案拟订的要点为结合城市轨道交通的发展需求、施工技术、施工成本，选择一个最优的低压配电方案。

2 城市轨道交通的低压配电照明比选城市轨道交通的低压配电照明不仅要满足正常情况的照明，还要满足出现供电故障时候的照明，提高城市轨道交通的照明稳定性。

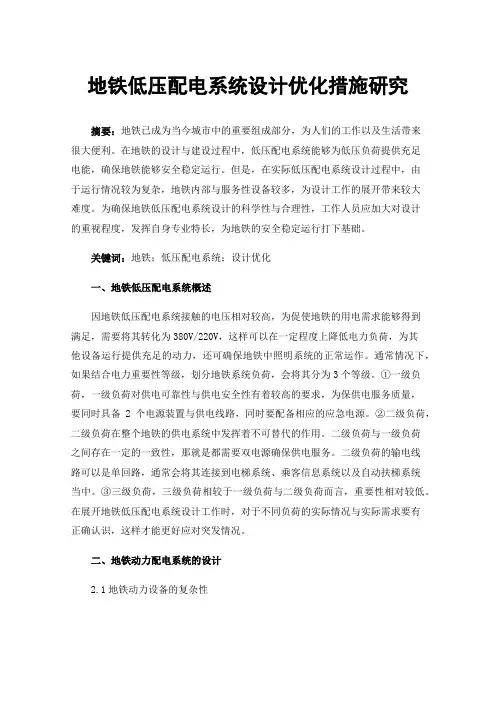

地铁低压配电系统设计优化措施研究摘要：地铁已成为当今城市中的重要组成部分，为人们的工作以及生活带来很大便利。

在地铁的设计与建设过程中，低压配电系统能够为低压负荷提供充足电能，确保地铁能够安全稳定运行。

但是，在实际低压配电系统设计过程中，由于运行情况较为复杂，地铁内部与服务性设备较多，为设计工作的展开带来较大难度。

为确保地铁低压配电系统设计的科学性与合理性，工作人员应加大对设计的重视程度，发挥自身专业特长，为地铁的安全稳定运行打下基础。

关键词：地铁；低压配电系统；设计优化一、地铁低压配电系统概述因地铁低压配电系统接触的电压相对较高，为促使地铁的用电需求能够得到满足，需要将其转化为380V/220V，这样可以在一定程度上降低电力负荷，为其他设备运行提供充足的动力，还可确保地铁中照明系统的正常运作。

通常情况下，如果结合电力重要性等级，划分地铁系统负荷，会将其分为3个等级。

①一级负荷，一级负荷对供电可靠性与供电安全性有着较高的要求，为保供电服务质量，要同时具备2个电源装置与供电线路，同时要配备相应的应急电源。

②二级负荷，二级负荷在整个地铁的供电系统中发挥着不可替代的作用。

二级负荷与一级负荷之间存在一定的一致性，那就是都需要双电源确保供电服务。

二级负荷的输电线路可以是单回路，通常会将其连接到电梯系统、乘客信息系统以及自动扶梯系统当中。

③三级负荷，三级负荷相较于一级负荷与二级负荷而言，重要性相对较低。

在展开地铁低压配电系统设计工作时，对于不同负荷的实际情况与实际需求要有正确认识，这样才能更好应对突发情况。

二、地铁动力配电系统的设计2.1地铁动力设备的复杂性地铁动力设备包括电机、风机、水泵等，它并不是简单的几台风机、水泵、电梯，而是由多种系统如空调通风系统、给排水系统、消防系统、运输系统共同组成的。

对地铁动力配电系统的控制，不是简单地进行启动或者停止，而是集远方/就地控制、BAS系统自动控制等于一身的复杂的控制。

地铁低压配电系统设计细节优化的探讨随着城市轨道交通的快速发展和拓展，地铁系统已经成为人们出行的重要交通工具之一。

而地铁低压配电系统的设计，作为地铁系统的重要组成部分，更需要精心的规划和优化。

地铁低压配电系统中，电缆行程繁琐、电气特性复杂，因此在设计过程中需要考虑其安全稳定性和高效性。

以下将就地铁低压配电系统的设计细节进行探讨，以期为设计人员提供一些指导性的建议。

首先，对于低压配电箱的设计，需要考虑其防火性能。

地铁的通道狭窄并且人员密集，因此，在电器设备选用上应尽量选择无冷却风扇、低热负载的设备，以降低设备故障和火灾发生的概率。

同时，在供电处设备应考虑防潮、防尘、防腐等性能，以确保设备的长久使用和可靠性。

其次，在低压配电系统的设计中，应注重系统的优化配电。

具体来说，应该出现相邻线路配电箱干扰、接地阻抗大等问题，以及高负荷时出现的潜在问题，在一定程度上影响了系统的电压稳定性、电流平衡性和电能质量。

因此，需要在设计中采取高频宽带滤波器、接地电阻低的装置等手段，有效降低系统噪声和电磁干扰，提升系统的可靠性和抗干扰能力。

另外，在地铁线路供电系统的设计中也要考虑配电线缆走位的合理性。

为了在电缆运输和敷设过程中避免受到外力破坏，就需要合理地安排线缆的位置和间隔，并考虑敷设的形式和材料，以确保低压电缆运行的有效性和稳定性。

最后，在低压配电系统的设计中，还需要注意检修操作的便利性。

由于地铁低压配电设备的故障率较高，因此在设计时，也应考虑到设备的保护措施与维护性。

例如，应选用具有自动报警和故障排除功能的配电设备，以便能够及时发现和修复故障。

总之，地铁低压配电系统的设计，需要建立在安全、可靠、高效和优化配电的基础上。

只有在设计过程中多方面思考、注重细节并采取合理有效的设计措施，才能确保地铁系统的安全可靠和正常运行，为民众出行提供更好的服务。

另外，在地铁低压配电系统的设计中，还需要注意材料选择和设备配置的合理性。

对于电缆材料的选用，要选择耐燃、耐高温、耐氯离子腐蚀等特性更优秀的产品；对于设备的配置，要注意系统的可靠性和安全性，例如需要配置电池储能和备用发电机等设备，以保障能源供应的连续性和稳定性。

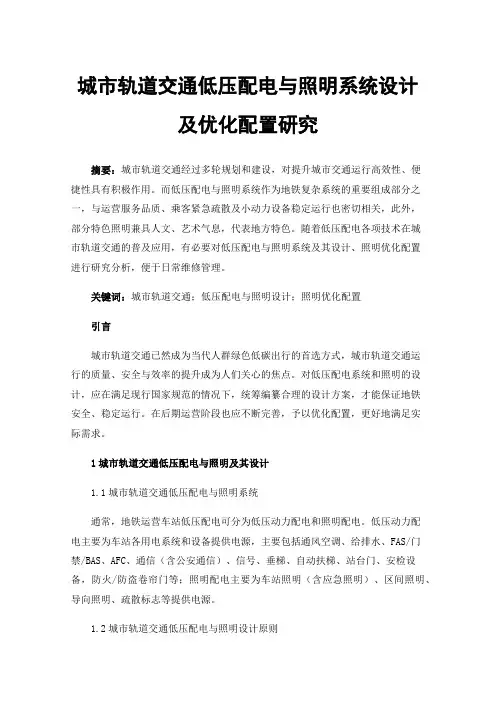

城市轨道交通低压配电与照明系统设计及优化配置研究摘要：城市轨道交通经过多轮规划和建设，对提升城市交通运行高效性、便捷性具有积极作用。

而低压配电与照明系统作为地铁复杂系统的重要组成部分之一，与运营服务品质、乘客紧急疏散及小动力设备稳定运行也密切相关，此外，部分特色照明兼具人文、艺术气息，代表地方特色。

随着低压配电各项技术在城市轨道交通的普及应用，有必要对低压配电与照明系统及其设计、照明优化配置进行研究分析，便于日常维修管理。

关键词：城市轨道交通；低压配电与照明设计；照明优化配置引言城市轨道交通已然成为当代人群绿色低碳出行的首选方式，城市轨道交通运行的质量、安全与效率的提升成为人们关心的焦点。

对低压配电系统和照明的设计，应在满足现行国家规范的情况下，统筹编纂合理的设计方案，才能保证地铁安全、稳定运行。

在后期运营阶段也应不断完善，予以优化配置，更好地满足实际需求。

1城市轨道交通低压配电与照明及其设计1.1城市轨道交通低压配电与照明系统通常，地铁运营车站低压配电可分为低压动力配电和照明配电。

低压动力配电主要为车站各用电系统和设备提供电源，主要包括通风空调、给排水、FAS/门禁/BAS、AFC、通信（含公安通信）、信号、垂梯、自动扶梯、站台门、安检设备，防火/防盗卷帘门等；照明配电主要为车站照明（含应急照明）、区间照明、导向照明、疏散标志等提供电源。

1.2城市轨道交通低压配电与照明设计原则根据地铁设计规范要求，地铁车站动力照明等用电负荷按供电可靠性要求及失电影响程度分为一级负荷、二级负荷、三级负荷。

其中：一级负荷必须采用双电源双回路供电；二级负荷宜采用双电源单回路供电；三级负荷可采用单电源单回路供电。

按照上述设计原则，各城市轨道交通设计单位予以细化，从经济性角度出发，可对非强制条款针对性取舍。

以武汉地铁7号线为例：（1）一级负荷从降压变电所两段母线上分别馈出一路专用供电线路，向负荷末端电源切换箱供电，两路电源在切换箱内自动切换。

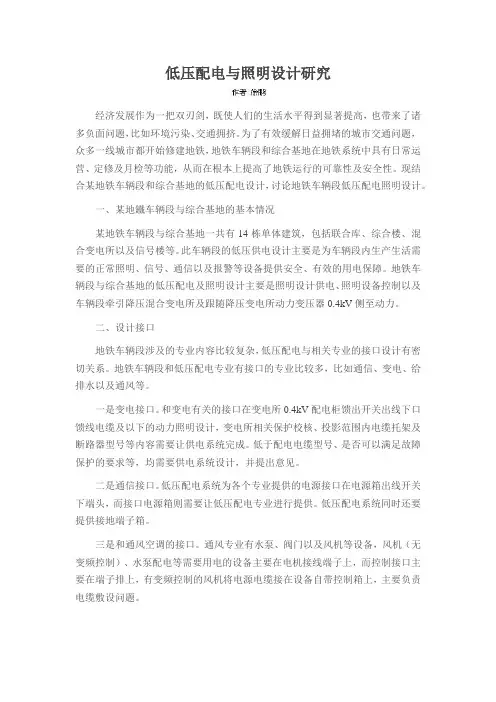

低压配电与照明设计研究经济发展作为一把双刃剑，既使人们的生活水平得到显著提高，也带来了诸多负面问题，比如环境污染、交通拥挤。

为了有效缓解日益拥堵的城市交通问题，众多一线城市都开始修建地铁，地铁车辆段和综合基地在地铁系统中具有日常运营、定修及月检等功能，从而在根本上提高了地铁运行的可靠性及安全性。

现结合某地铁车辆段和综合基地的低压配电设计，讨论地铁车辆段低压配电照明设计。

一、某地鐵车辆段与综合基地的基本情况某地铁车辆段与综合基地一共有14栋单体建筑，包括联合库、综合楼、混合变电所以及信号楼等。

此车辆段的低压供电设计主要是为车辆段内生产生活需要的正常照明、信号、通信以及报警等设备提供安全、有效的用电保障。

地铁车辆段与综合基地的低压配电及照明设计主要是照明设计供电、照明设备控制以及车辆段牵引降压混合变电所及跟随降压变电所动力变压器0.4kV侧至动力。

二、设计接口地铁车辆段涉及的专业内容比较复杂，低压配电与相关专业的接口设计有密切关系。

地铁车辆段和低压配电专业有接口的专业比较多，比如通信、变电、给排水以及通风等。

一是变电接口。

和变电有关的接口在变电所0.4kV配电柜馈出开关出线下口馈线电缆及以下的动力照明设计，变电所相关保护校核、投影范围内电缆托架及断路器型号等内容需要让供电系统完成。

低于配电电缆型号、是否可以满足故障保护的要求等，均需要供电系统设计，并提出意见。

二是通信接口。

低压配电系统为各个专业提供的电源接口在电源箱出线开关下端头，而接口电源箱则需要让低压配电专业进行提供。

低压配电系统同时还要提供接地端子箱。

三是和通风空调的接口。

通风专业有水泵、阀门以及风机等设备，风机（无变频控制）、水泵配电等需要用电的设备主要在电机接线端子上，而控制接口主要在端子排上，有变频控制的风机将电源电缆接在设备自带控制箱上，主要负责电缆敷设问题。

四是和给排水专业的接口。

相关设备包括阀门、水泵以及液位计等，废水泵及排水泵的接口中，配电在用电设备的电机接线端子中，污水泵、消防水泵的电控箱需要给排水专业自带，动力照明要完成配线管的敷设问题，将敷设路径反应在设计图纸当中。

城市轨道交通低压配电系统设计研究摘要：目前，随着城市轨道交通的快速发展，为了能给乘客提供舒服的乘车环境，城市轨道交通建设越来越强调人性化设计，在通风空调、排水、低压配电等工程越来越受到重视，而在城市轨道交通中低压配电系统占有着非常重要的地位。

本文以如何能更好的设计出低压配电系统将是重点研究的对象。

关键词：轨道交通；低压配电系统；研究前言随着城市规模的不断扩大，城市的人口快速增加，随之而来的就是交通拥堵。

而轨道交通具有运量大、速度快的等特点，所以，城市轨道交通在大城市当中的地位越来越重要。

然而低压配电系统在城市轨道交通系统当中，用于提供所有设备的用电，低压配电系统的可靠性、合理性只能够直接影响轨道交通的正常运行，只有保证低压配电系统正常工作才能使轨道交通正常运性。

一、低压配电系统的重要性低压配电系统是城市轨道交通系统的重要组成部分，除了轨道交通的牵引以外，低压配点系统向所有的所有的设备提供运行耗电。

低压配电系统是根据轨道交通的功能不同分别用于不同的设备，低压配电系统可以分为降压变电低压系统和环控电控低压系统等，分别对轨道交通系统中的不同设备进行专门供电，例如，降压变电低压系统只单独用于车站内的售票机、电动楼梯以及照明设备等供电，而环控电控低压系统也只单独用于通风空调系统当中的各类用电。

轨道交通系统当中的低压配电系统因为所应用的环境具有特殊性，所以对于系统的安全性、合理性以及科学性都有很高的要求标准。

在集成方面，由于车站内的空间并不是很大，对低压配电系统的集成性要求很高，配电系统需要要充分地利用车站空间的利用率，才能保证配电系统发挥出应有的效果；而在安全性方面，轨道交通低压配电系统的安装环境复杂，配电系统应对于所处的不同环境来保证其安全性，例如，在潮湿的环境当中安装低压配电系统，供电装置需要具良好的绝缘性以及耐腐蚀性，才能够降低配电系统事故的发生率，使轨道交通安全地运行；在可靠性方面，轨道交通低压配电系统如果发生事故就会导致轨道交通不能正常的运作，给人们的出行带来极大的困难，所以低压配电系统的稳定性对于轨道交通的运行来说是非常重要的[1]。
