城市轨道交通供电系统

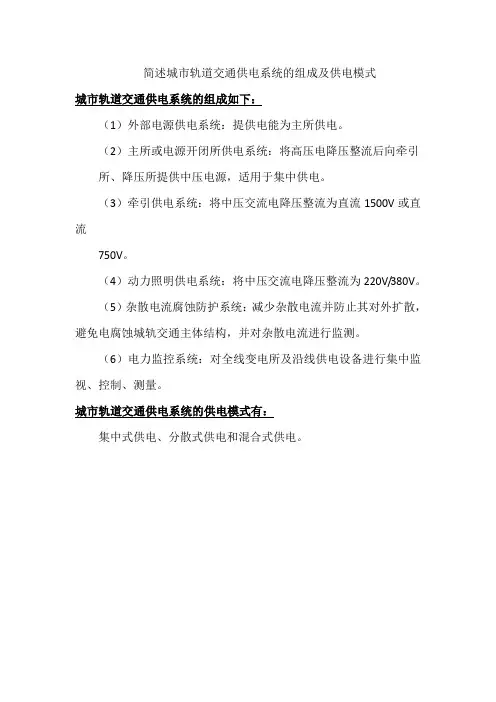

简述城市轨道交通供电系统的组成及供电模式
城市轨道交通供电系统的组成如下：
（1）外部电源供电系统：提供电能为主所供电。

（2）主所或电源开闭所供电系统：将高压电降压整流后向牵引所、降压所提供中压电源，适用于集中供电。

（3）牵引供电系统：将中压交流电降压整流为直流1500V或直流
750V。

（4）动力照明供电系统：将中压交流电降压整流为220V/380V。

（5）杂散电流腐蚀防护系统：减少杂散电流并防止其对外扩散，避免电腐蚀城轨交通主体结构，并对杂散电流进行监测。

（6）电力监控系统：对全线变电所及沿线供电设备进行集中监视、控制、测量。

城市轨道交通供电系统的供电模式有：
集中式供电、分散式供电和混合式供电。

城市轨道交通供电系统及电力技术分析随着城市化进程的加快，城市轨道交通系统已经成为城市中不可或缺的交通方式，其对于城市的发展和居民生活有着重要的作用。

而城市轨道交通的供电系统及电力技术则是其运行的关键，对于保障交通系统的安全、稳定和高效运行至关重要。

本文将对城市轨道交通供电系统及电力技术进行分析。

一、城市轨道交通供电系统城市轨道交通系统的供电系统是指为保证列车正常运行所需的电能供给系统。

目前，城市轨道交通系统的供电方式主要有集中式供电和分散式供电两种。

1.集中式供电集中式供电是通过架空电缆或第三轨供电，将电能从供电站传输到整个轨道线路上的所有列车。

这种供电方式的优点是电能传输损耗小，对环境的影响较小，且可以有效控制电能的分配和管理。

集中式供电也存在着设备投资大、维护成本高、对供电线路和设备的要求高等缺点。

从目前的发展趋势来看，集中式供电较多应用于地铁等城市轨道交通系统，而分散式供电更适用于轻轨、有轨电车等城市轨道交通系统。

不同的供电方式都有着各自的优缺点，选择合适的供电方式需要根据具体的运营环境和需求来进行综合考虑。

二、城市轨道交通电力技术城市轨道交通的电力技术是指为保障供电系统正常运行而涉及的相关技术，主要包括电力传输技术、电能转换技术、电能控制技术等。

1.电力传输技术电力传输技术是指供电系统将电能从供电站传输到轨道线路上的所有列车所采用的传输方式和技术。

目前，城市轨道交通系统的电力传输技术主要有直流传输技术和交流传输技术两种。

直流传输技术是指通过电缆或第三轨将直流电能传输到列车上，而交流传输技术则是通过接触网将交流电能传输到列车上。

两种传输技术各有其适用范围和特点，根据运营环境和需求选择合适的传输技术对于提高供电系统的安全性、稳定性及运行效率至关重要。

2.电能转换技术电能转换技术是指供电系统将电能进行合适的转换，以适应列车不同运行状态和需求的技术。

城市轨道交通系统的电能转换技术主要包括逆变技术、变压技术等。

城市轨道交通的强弱电系统-四电工程城市轨道交通是一种高效、快速、安全、舒适的现代化交通工具。

为了保证城市轨道交通系统的正常运行，以及为满足未来城市轨道交通网络的扩张和发展，需要进行全面、可靠、安全的强弱电系统设计。

在轨道交通领域中最常用到的又被称为“四电工程”的强弱电系统设计。

下面将从四个方面详细介绍城市轨道交通的强弱电系统-四电工程。

一、供电系统1.供电系统的基本构成城市轨道交通供电系统由电源、送电线路、接触网、变电站、开关站、牵引变压器、道床电气设备等多个部分组成。

2.供电系统的工作原理和特点供电系统是城市轨道交通系统的核心部分，提供高电压直流（或交流）电力来驱动列车行驶。

主要特点是：变压器在交流传输过程中具有较小的电流损耗，能够满足长距离供电要求；交流供电系统具有较好的适应性，可适用于多种场合；直流供电具有升级改造方便等优点。

二、信号与通信系统1.信号与通信系统的基本构成城市轨道交通信号与通信系统主要由列车信号设备、道岔控制、信号机和通讯设备等多个部分组成。

2.信号与通信系统的工作原理和特点信号与通信系统是城市轨道交通系统的另一个关键部分，主要用于列车行驶控制和通讯。

它具有安全性高、精度高、灵活性好、实时性高等特点。

常见的信号方式有区段信号、换位信号、跟踪信号等多种方式。

三、控制系统1.控制系统的基本构成城市轨道交通控制系统包括车辆控制、列车队列控制、信号控制和中央监控等多个部分。

2.控制系统的工作原理和特点控制系统用于对车辆进行运行管理和列车流量智能控制。

它具有灵活性强、反应快捷、控制准确等特点。

控制系统的设计案采用了遥控技术，在现代化设备的基础上，更是加强了机动性和智能化程度，实现了全自动化组织和调度。

四、车辆牵引安全系统1.车辆牵引安全系统的基本构成城市轨道交通车辆牵引安全系统包括牵引变流器、牵引电机、制动系统、速度监控系统等多个部分。

2.车辆牵引安全系统的工作原理和特点车辆牵引安全系统是城市轨道交通系统中最关键的部分，主要用于控制列车的牵引和制动。

城市轨道交通供电系统城市轨道交通概论城市轨道交通供电系统是指为城市轨道交通（如地铁、轻轨等）提供电力的系统。

它是城市轨道交通运营的重要组成部分，直接关系到城市轨道交通的安全、稳定和高效运行。

城市轨道交通供电系统主要包括供电系统结构、供电方式、供电设备和供电管理等几个方面。

首先，城市轨道交通供电系统的结构主要分为集中式供电和分布式供电两种形式。

集中式供电是指将电力从电网供应给城市轨道交通线路，通过变电所进行电能转换和配电。

分布式供电是指将电力直接供应给城市轨道交通线路，不通过变电所进行中间转换。

其次，城市轨道交通供电系统的供电方式主要有直流供电和交流供电两种形式。

直流供电是将电力以直流形式供应给城市轨道交通线路，其中常见的有三轨供电和四轨供电两种形式。

交流供电是将电力以交流形式供应给城市轨道交通线路，其中常见的有接触网供电和无接触网供电两种形式。

再次，城市轨道交通供电系统的供电设备包括变电所、牵引变压器、接触网或四轨导线和车辆供电设备等。

变电所是供电系统的核心设备，负责将电力从电网转换成适合轨道交通运营的电能。

牵引变压器则将变电所输出的电能转换成适合轨道交通车辆牵引的电能。

接触网或四轨导线是将电能从供电系统传输到运行线路上的设备，通过接触网或四轨导线与车辆上的集电装置接触，实现车辆的供电。

车辆供电设备则是车辆上的设备，负责将来自接触网或四轨导线的电能传输到车辆的牵引装置。

最后，城市轨道交通供电系统的供电管理是保障系统正常运行的重要环节。

供电管理包括供电调度、供电维护、供电检修和故障处理等多个方面。

供电调度负责根据运行情况合理调配供电能力，确保供电系统能满足轨道交通的需求。

供电维护负责对供电设备进行定期维护，确保设备的正常运行和使用寿命。

供电检修则是对供电设备进行故障排除和修复，及时处理供电系统的故障。

故障处理则是在供电系统故障发生时，采取相应措施，保障城市轨道交通的正常运行。

综上所述，城市轨道交通供电系统是为城市轨道交通提供电力的系统，它的结构、方式、设备和管理等方面都对轨道交通的运行质量和效率有着重要影响。

城市轨道交通供电系统设计城市轨道交通供电系统是城市轨道交通系统的重要组成部分，是城市轨道交通运营的基础设施之一、供电系统的设计对城市轨道交通的运行效能、运行安全和运营成本都具有重要影响。

本文将从供电系统的基本原理、设计要求、设备配置和运营管理等方面进行介绍和分析。

一、供电系统的基本原理城市轨道交通供电系统一般采用第三轨供电方式。

供电系统由供电设备、供电线路和接触网等组成。

供电设备主要包括换流变电站、配电变电所、供电盘等。

供电线路包括供电线路和回流线路，供电线路通过导线将电能传输给轨道线路。

接触网是供电系统的核心部分，它由集电弓和接触导线组成，通过接触导线将电能传输到车辆上。

车辆通过集电弓与接触导线接触，从而获得所需的电能。

二、供电系统的设计要求1.供电可靠性高：供电系统要具备良好的可靠性和稳定性，确保供电不间断并且电压稳定。

2.供电负载适当：要根据实际需求合理配置供电设备和供电线路，确保供电能满足轨道交通的运行需求。

3.供电线路布局合理：供电线路要布置在合适的位置，避免与其他设施冲突，并且要对供电线路进行绝缘处理，避免发生电气事故。

4.供电线路安全可靠：供电线路要采用高强度的材料，确保其承受电流和电压的能力，并且要经过严格检测和维护，保持良好的状态。

5.运行管理便捷：供电系统设计要便于运行管理，方便进行巡检、养护和维修，保证供电线路的正常运行。

三、供电设备的配置供电设备的配置是供电系统设计的重要一环，合理的配置能够满足城市轨道交通的能耗需求，并且提高供电系统的运行效能。

1.换流变电站：换流变电站是供电系统的核心设备，负责将交流电转换成直流电进行供电。

换流变电站应根据城市轨道交通的规模和发展需求进行配置，保证供电的可靠性和充足性。

2.配电变电所：配电变电所负责将直流电转换成供给车辆的电能。

配电变电所应根据供电线路的长度和供电负载的大小进行配置，保证供电线路的电压稳定和充足。

3.供电盘：供电盘是供电系统的终端设备，负责电能的输出和分配。

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成：电源系统是城市轨道交通供电系统的核心组成部分，负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统：通过架设在轨道上方的接触网，通过配电设备提供电力给列车供电。

•第三轨供电系统：在轨道的一侧或两侧铺设一根导电轨，列车通过集电装置与导电轨接触，实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能，在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等，在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路，包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域，确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备，由于列车在运行过程中需要实时获得电力供应，因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能，并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况，可以有以下几种常见的供电方式：1.直供直流供电方式（常用于地铁）：以直流电方式供电，电压较高，通常为600V、750V或1500V，通过第三轨或接触网提供电能。

2.直供交流供电方式（常用于轻轨）：以交流电方式供电，电压较低，通常为380V或750V，通过接触网提供电能。

3.高速铁路供电方式：通常使用交流电方式供电，电压较高，通常为25kV，通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化，其中一些关键的设备和技术包括：•变电站：用于将电网的高压电能转换为供电系统所需的低压电能。

城市轨道交通供电系统及电力技术分析随着城市发展和人口增长，城市交通问题日益突出。

轨道交通作为城市公共交通的重要组成部分，对于缓解城市交通拥堵、改善环境质量、提高出行效率具有重要意义。

而轨道交通供电系统和电力技术是确保轨道交通安全、高效运行的关键。

本文将从城市轨道交通供电系统和电力技术的角度进行分析，探讨其在城市轨道交通发展中的重要作用和发展趋势。

一、城市轨道交通供电系统概述城市轨道交通供电系统是指为城市地铁、轻轨、有轨电车等轨道交通提供电力的系统，主要包括牵引供电系统和辅助供电系统两部分。

1. 牵引供电系统牵引供电系统是为轨道交通列车提供牵引电力的系统，一般采用直流750V或交流1500V/3000V供电。

其主要包括接触网、供电设备、牵引变流器等组成部分。

接触网是牵引供电系统的核心，通过接触网与列车上的受电弓实现电能传输，为列车提供所需的牵引电力。

供电设备一般包括变电所、配电设备等，用于将电能从电网输送至接触网。

牵引变流器则是将接触网提供的直流或交流电能转换为适合列车牵引用的电能。

二、城市轨道交通电力技术分析城市轨道交通电力技术是保障轨道交通设备安全、高效运行的关键。

随着城市轨道交通的快速发展，相关电力技术也在不断创新和完善，主要体现在以下几个方面。

牵引电力技术是影响轨道交通列车动力性能和运行效率的关键技术。

传统的牵引电力技术主要包括直流牵引和交流牵引两种。

在直流牵引技术中，采用直流电机驱动列车运行，具有良好的启动和加速性能，适用于地铁等短途快速运行的轨道交通系统；在交流牵引技术中，采用交流感应电动机或交流同步电动机驱动列车运行，具有较大的功率范围和较高的效率，适用于城市轨道交通系统中的长途高速运行。

随着磁悬浮技术的不断进步，利用磁悬浮技术实现牵引动力已成为轨道交通发展的新趋势，具有运行速度快、噪音低、能耗低等优势。

供电系统技术是保障轨道交通列车牵引供电的关键技术。

随着轨道交通系统的不断完善和扩建，其供电方式也在不断创新和优化。

简述城市轨道交通供电系统的功能城市轨道交通供电系统是城市轨道交通的核心。

它主要由高压供电、轨道断路器、调度系统和抗干扰技术等组成，其中的高压供电是为轨道交通提供动力的基础。

高压供电系统是城市轨道交通供电系统的核心组成部分，它主要由变电站、变压器、电力线路和控制系统4大部分组成。

变电站是系统的起点，它负责将从发电厂输送的交流电转换成直流供给轨道交通所需要的电力。

变压器将变电站转出的电压调节到轨道交通所需要的电压水平，电力线路则把调压后的电能输送到轨道断路器控制的回路中。

轨道断路器是城市轨道交通供电系统的重要组成部分，一般由接触网、中央操作机构和供电装置组成。

它的功能是控制轨道交通向车站供电和断电，并调节车站、接触网和供电装置之间的电量。

设置轨道断路器可以有效地提高轨道交通系统的可靠性，降低因轨道断路造成的事故率。

调度系统是城市轨道交通供电系统的另一个重要组成部分。

它主要包括调度程序、调度监控、空间断续系统和故障检测系统等。

通过调度系统的完善，可以实现轨道交通的自动控制和调度，提高轨道交通的运行安全和时间可靠性。

此外，抗干扰技术也是城市轨道交通供电系统必不可少的一部分。

抗干扰技术主要包括电磁辐射抑制、光纤光缆抑制、电磁屏蔽以及抗噪声系统等技术。

这些抗干扰技术的实施，可以有效降低外界的电磁干扰对轨道交通的影响，提高轨道交通的稳定性和可靠性。

城市轨道交通供电系统的功能主要有3点：首先，它提供可靠的电力供应，即把发电厂输送的交流电转换成直流供给轨道交通所需要的电力；其次，它可以控制轨道交通向车站供电和断电，保证轨道交通的正常运行；最后，它还可以实现轨道交通的自动控制和调度，提高轨道交通的可靠性。

总而言之，城市轨道交通供电系统是城市轨道交通的核心，是其完善运行的重要保证。

它以其核心构成单元高压供电、轨道断路器、调度系统和抗干扰技术等组成，为城市轨道交通提供可靠的电力供应，控制轨道交通向车站供电和断电，实现轨道交通的自动控制和调度，提高轨道交通的安全性和可靠性。
