建伍写频软件对照表-更新

KG510写频软件简单中英对照.KG510写频软件简单中英对照TTL Time:发射时间限制Key On Beep: 按键音（on,off）PTT On Beep：按PTT音PTT Off Beep: 松PTT音TX Inhibit:发射禁止1.Non:不起作用2．Busy on:：接收RF时不发射3.busy off：不接收RF时不发射4.CTC Dec on：解码有效的CTCSS或DCS信令时禁止发射5.ctc dec off：没有解码有效的CTCSS或DCS信令时禁止发射6.5 tone dec on：被一个有效的5Tone或DTMF序列呼叫时禁止发射7.5 tone dec off：没有被一个有效的5Tone或DTMF序列呼叫时禁止发射8.Tx lock out：不发射，除非解码一个有效的CTCSS或DCS信令Dcode out aways:1.off:本功能不起作用2．On:静噪旋钮无效TX Power Change: 选“enable”:可通过键盘改变输出功率高低（shift+b）,开关机后回复初始设置。

Power on Resum: Disable选项重新开机后键功能不可恢复，Enable选项可恢复。

Starting Channel:开机预设频道Starting message:开机预设信息Tone system change:选“Enable”可手动(Shift+0)选择音调系统（5 tone或DTMF）Information Display:可手动显示频道信息（Shift+7）Auto voice mute:自动静音控制Auto tx reset time:自动TX重置时间（中转发射延长时间）。

Repeater mode:Mode1:自动中转所接收的信息地址：厦门市禾山路268号联谊大厦六楼 1Mode2:PTT压下后中转来自MIC信息DTMF为例:Decode No.：解码号码，注意若忘记此号码则除紧急呼叫外将不能呼叫本机Beep time：响铃次数Group No. 组号码，选择一个音频（A-D,1-9,#,*等），根据Decode No .对机器进行分组Group Mode:“on”或“off”Group digit：数据位，如选1表示第一位，2第二位。

■建伍对讲机部分机型写频方法TK3118调频率方法1．按住MONI键+DIAL键开机至显示SELF;2．按一下LOW显CH1，转动频道旋钮"ENC"选择所需信道;3．按一下PTT键显------2，按一下LOW键显示接收频率，按住 "1"键转动频道旋钮"ENC"调整数，松开 "1"键转动频道旋钮"ENC"调小数，按PTT键直到显示-------4，按一下LOW显示出发射频率，调整方法与调整接收频率相同。

按PTT键直到显示CH2。

此时一信道已存好。

4．选择其他信道的设置，请重复以上的步骤。

按FUNC显示SELF，关机---ok!■TK3118调选呼方法写完频率，调至（可选信令），选择DTMF，调至于》》3符号，显示频道编辑---频道1。

选择第六项，XP不静音选择（载波+DTMF）点击确认。

点击编缉，选择DTMF（双音多频）（D），点击编缉，选择DTMF键制式或（12键或16键）点确认。

点解码，选择：DTMF信令。

选择呼叫中间代码 #组代码关：选择（ABCD*#）呼叫报警常规或连续自动应答自动复位定时器（妙）ID代码输入自身码■TK3118调VOX方法1.开机;2.长按FUNC两秒至"F"闪烁;3.按"LOW"---VOX闪烁；4.旋钮选择等级，建议设置为1，不然延时过长。

■TK208-308调频方法1. 清频：按住PTT+CSET+开机；2. 写频：按MONI，液晶板上显示的频点大数150.00闪动，此时调出所需的频点，按一下CSET选择信道数，为第一频01开始)，按一下CSET存入接收频点；3. 若发射为异频时再按一下MONI先调出发射频点,按住PTT键不放,按两下CSET和REV显示+.-4. 显示CH状态：按住PTT键和REV键开机；5. 查看频：按住PTT+CTCSS开机,再按一下LOW即可进入维修模式。

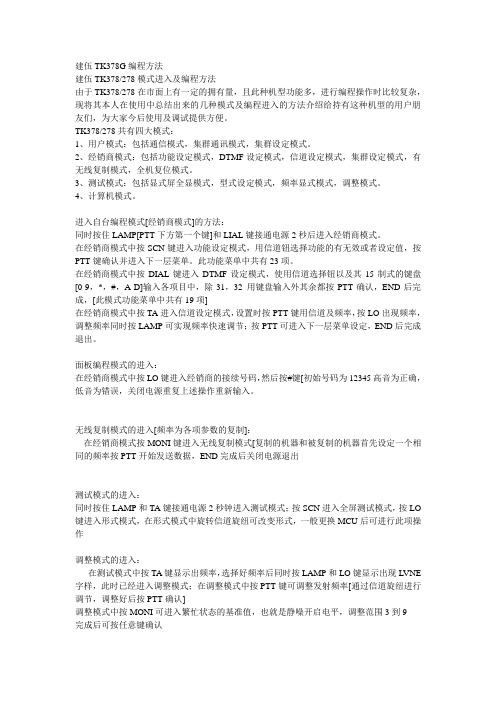

建伍TK378G编程方法建伍TK378/278模式进入及编程方法由于TK378/278在市面上有一定的拥有量，且此种机型功能多，进行编程操作时比较复杂，现将其本人在使用中总结出来的几种模式及编程进入的方法介绍给持有这种机型的用户朋友们，为大家今后使用及调试提供方便。

TK378/278共有四大模式：1、用户模式：包括通信模式，集群通讯模式，集群设定模式。

2、经销商模式：包括功能设定模式，DTMF设定模式，信道设定模式，集群设定模式，有无线复制模式，全机复位模式。

3、测试模式：包括显式屏全显模式，型式设定模式，频率显式模式，调整模式。

4、计算机模式。

进入自台编程模式[经销商模式]的方法：同时按住LAMP[PTT下方第一个键]和LIAL键接通电源2秒后进入经销商模式。

在经销商模式中按SCN键进入功能设定模式，用信道钮选择功能的有无效或者设定值，按PTT键确认并进入下一层菜单。

此功能菜单中共有23项。

在经销商模式中按DIAL键进入DTMF设定模式，使用信道选择钮以及其15制式的键盘[0-9，*，#，A-D]输入各项目中，除31，32 用键盘输入外其余都按PTT确认，END后完成，[此模式功能菜单中共有19项]在经销商模式中按TA进入信道设定模式，设置时按PTT键用信道及频率，按LO出现频率，调整频率同时按LAMP可实现频率快速调节；按PTT可进入下一层菜单设定，END后完成退出。

面板编程模式的进入：在经销商模式中按LO键进入经销商的接续号码，然后按#键[初始号码为12345高音为正确，低音为错误，关闭电源重复上述操作重新输入。

无线复制模式的进入[频率为各项参数的复制]：在经销商模式按MONI键进入无线复制模式[复制的机器和被复制的机器首先设定一个相同的频率按PTT开始发送数据，END完成后关闭电源退出测试模式的进入：同时按住LAMP和TA键接通电源2秒钟进入测试模式；按SCN进入全屏测试模式，按LO 键进入形式模式，在形式模式中旋转信道旋纽可改变形式，一般更换MCU后可进行此项操作调整模式的进入：在测试模式中按TA键显示出频率，选择好频率后同时按LAMP和LO键显示出现LVNE 字样，此时已经进入调整模式；在调整模式中按PTT键可调整发射频率[通过信道旋纽进行调节，调整好后按PTT确认]调整模式中按MONI可进入繁忙状态的基准值，也就是静噪开启电平，调整范围3到9完成后可按任意键确认计算机模式：进入此模式可参照写频软件及写频器说明书进行相关操作。

建伍对讲机写频软件一、简介建伍对讲机是一种广泛应用于各个行业的通信工具，具有便捷、高效、稳定等特点。

为了更好地满足用户的个性化需求，建伍对讲机采用了可编程的设计，并提供了写频软件供用户使用。

本文将介绍建伍对讲机写频软件的使用方法以及一些常见的问题解决方法。

二、写频软件的下载与安装1. 下载软件用户可以从建伍对讲机官方网站或其他合法途径下载写频软件。

在下载前，请注意软件的版本与自己的对讲机型号是否相符，以免出现兼容性问题。

2. 安装软件下载完成后，双击安装包进行软件安装。

根据安装包中的指导进行操作，一般只需要点击“下一步”即可完成安装过程。

三、写频软件的使用方法1. 连接对讲机首先，使用对讲机的数据线将对讲机与电脑连接。

确保连接稳定，以免影响后续的写频工作。

2. 打开软件在电脑上找到并双击打开写频软件，在成功打开后，可以看到软件界面。

3. 导入对讲机信息在软件界面的导航栏中，选择“导入”或类似选项，将对讲机的信息导入到软件中。

根据提示，选择正确的对讲机型号，并点击“下一步”进行下一步操作。

4. 设置频率参数在软件界面的频率设置中，可以设置对讲机的频率参数。

根据实际需求，输入对应的频率数值，并点击“保存”或类似按钮进行保存。

5. 写入频率在设置好频率参数后，点击软件界面上的“写入”按钮，将频率参数写入到对讲机中。

在写入的过程中，请确保对讲机与电脑的连接稳定，以免出现写入失败的情况。

6. 同步对讲机与软件写入完成后，可以选择“同步”或类似选项，将对讲机中的频率参数同步到软件中。

这样，在下次使用写频软件时，就可以直接加载对讲机中的频率参数，无需再次设置。

四、常见问题解决方法1. 连接问题：如果在连接对讲机时出现问题，可以尝试更换数据线或更换电脑端口，以排除硬件问题。

还可以检查对讲机的设置是否开启了与电脑的连接功能。

2. 频率设置问题：在设置频率参数时，如果出现频率输入错误或设置不成功的情况，可以重新检查输入的数值是否正确，或者尝试重新设置频率。

健伍TK-868G(1)是健伍公司生产的专业车载无线电通讯电台，广泛用于国内银行、金融保卫、公安边防巡逻、野外地矿通讯等环境。

8个半双工信道；射频输出功率：25W；工作频率范围450—490MHz；内置CTCSS/DQT/2 TONE/DTMF 编解码器，SmarTrunk Omni兼容，可安装marTrunkOmni数码集群片，采用Flash ROM 存储器，Comparndor语音压扩技术，独有的紧急报警功能。

现在好多单位已经更新换代，淘汰闲置。

但是广大的业余无线电爱好者淘来使用，功能还绰绰有余，迫于年久，该机器需要写频改到业余频率才能工作。

配套软件使用KPG-56D健伍公司提供的专用软件，但是配套的KPG-56D写频器购买困难，价格昂贵。

下面我就该机器配套的写頻器DIY办法介绍如下。

元件需要MAX232CEP一个，16V10UF共4个；DB9电脑串口一个，1/8W12k电阻一个；导线若干。

电子元件按照下面原理图搭焊或用一附铜板制作线路更好。

注意几点：电解电容10UF电容的长脚是电解电容的+脚，短脚为—脚，—极一般正冲电容外包装皮上的长直线。

水晶头金属触点向上，上面为1脚，下面为8脚。

原理接线图如下：按原理图连接正确后，DB9接口接电脑COM1上，水晶头接TK-868G(1)话筒口，开机，安装KPQ-56D软件到电脑，软件支持WINDOWS2000 2003，XP，该写频器同时也可对健伍TK-768G(1)、TK-768(3)、TK-868G(3)、TK-760G、TK-762G、TK860G、TK-862G，手持机TK-260G、TK-270G、TK-272G、TK-278G、TK-360G、TK362、TK-378G、TK-388G等写频。

运行KPG-56D，进入该软件后，点机型—进入机型信息，选择车载台—U段频率—机型—TK-868(1)(8CH)，点“确定”，编辑频道信息。

例如：1信道输入438.50000，点“确定”，会提示频率超出范围，不要理会，继续点“确定”，2信道输入431.0000，把常用的频率依次输入8个信道，如需要模拟哑音或数字哑音直接点小箭头下拉菜单输入皆可，最后点击编程—向通讯机写入数据—听到滴滴长音，及完成数据写入。

KENWOOD写频软件使用说明
建伍
KENWOOD写频软件使用说明
1、KPG-48D、KPG-55D、KPG-56D需将软件拷贝到计算机的系统盘上，在Ms-DOS系统下操作。

2、 KPG-66D、KPG-69D、KPG70D需拷贝到硬盘上进行安装或直接在光盘上进行安装，于WIN9Xz状态下操作即可。

3、 KPG-55D适用于TK-2107、TK-3107对讲机的写频；
4、 KPG-56D适用于TK-768（G）、TK-868（G）车台以及TK-278G、TK-378G对讲机的写频；
5、 KPG-69D适用于TK-2118、TK-3118对讲机的写频；（序列号：069K44999999AWUL）
6、KPG-70D适用于TK-7108、TK-8108车台的写频；（序列号：070K44999999AWTK）
7、KPG-66D适用于TKR-750、TKR-850中转台的写频。

（序列号：066K44999999AWUF）
8、 KPG-75D适用于TK-3131对讲机的写频。

9、 KPG-82D适用于TK-2160、TK-3160对讲机的写频。

10、 KPG-87D适用于TK-2207、TK-3207对讲机的写频。

11、 MCPLA适用于TK-K2AT、TK-K42AT、TM-271A/471A对讲机的写频。

健伍TK-3107等对讲机的写频步骤钟浩第一部分：前提准备1、有KPG55D写频软件及对应的数据线（一边是双口，另一边是RS232）。

2、使用WINDOWS98或DOS操作系统。

因为健伍TK3107的写频软件于99年左右发行，但是还是WINDOS98及DOS操作系统普及的时代。

虽然在WINDOSXP上可以运行该软件，但写频时容易出现错误，无法正常对对讲机写频。

3、电脑上有串口，就是所谓的RS232。

现在的电脑，特别是笔记本电脑，很少使用串口了。

第二部分：如何正确找到软件的路径，并顺利打开软件。

1、如果是WINDOWS98的话，只要找到相应的目录打开即可。

假设写频软件下载到E盘，然后解压到E盘，一般目录为E:\kpg55d\kpg55d，然后在此目录下双击KPG55D.EXE即可。

2、如果是DOS的话，相对复杂一点。

一般来说是用WINDOS98的启动盘进入，必须在电脑Bios中改为CD-ROM优先。

在用WINDOWS98启动盘时，会有3个选项，一般选2或1，接着进入DOS提示符（A:\），假设软件的目录为E:\kpg55d\kpg55d，需要用键盘操作：A:\>E: 回车(ENTER健)显示E:\>E:\>CD KPG55D 回车(ENTER健)显示E:\>KPG55D\E:\>KPG55D\CD KPG55D 回车(ENTER健)显示E:\>KPG55D\KPG55D\E:\>KPG55D\KPG55D\KPG55D 回车(ENTER健)然后出现下图：然后按一下“空格键”出现下图第三部分：写频软件的使用方法。

按键盘左下角的“ALT”健，出现下图：注意：1、首先要选型号(MODEL),按键盘左方向键“→”，出现下图：再按回车(ENTER健)，出现下图：接着按“空格键”三下，出现下图：然后再按两下回车(ENTER健)，出现下图：按键盘“方向键”“←”一下，再按回车(ENTER健)，出现：按键盘”ALT”，然后按键盘“→”移到“SETUP”，在“communication port”项中，用键盘上“←→↑→”选COM1或COM2口。

对讲机调频教程
工具
对讲机电脑调频软件串口写频线
方法/步骤
第1步、物理连接
1认识写频线插孔。

对讲机一般都有耳机插孔，同时也是写频插孔，如下图
2.连接写频线。

写频线插入对讲机写频插孔的插头与对讲机耳机的插头相同，不同的是写频线插入电脑主机COM口的插头。

3.把写频线的K头插入目标对讲机的写频插孔，然后把写频线的另一头插入电脑主机的COM口，如下图；
第2步、安装写频软件
1、安装本项目对讲机品牌对应的写频软件；
操作如下图；
输入验证码；
2、写频软件安装好后进行写频操作。

打开写频软件，界面如下（以建伍为例）；
1.读频。

打开要写频对讲机的电源开关，点击“读取”项；
艾可慕）14.15.16频道调至图中频率，直接点击频率处填写；
将建伍TK-U100 C2型：400-430 MHz对讲机14.15.16频道调至图中频点；
确认接收频率与发射频率相同，解码应与图示相同，然后点击“写入”项；
弹出“写入完毕”对话框，点击“确定”命令按钮关闭当前对话框，如下图
至此，对讲机调频工作已完成，打开两台调好的对讲机的电源开关，调到同一频道，呼叫一下，是不是已经成功？。

健伍TK-3107写频软件(KPG-55D)使用说明(仅在Window 98操作系统下使用)步骤1双击KPG55D进入DOS操作系统按任意键开始步骤2用Alt键弹出菜单用光标移动键(上↑下↓左←右→) 选择菜单具体的菜单含义如下菜单一File(文件)用向上向下光标移动键选择New(新建)将新建一个新的频率数据文件Load(导入)将原来存储的频率数据文件调出来Save(=F4)(存储)存储当前的频率数据Save AS(另存)即将当前的频率数据另存到一个文件中Delete(删除)删除存储的频率数据文件Print(=F5)(打印)打印当前的频率数据文件Go to dos 进入到纯DOS系统中eXit(=F3) 退出该写频软件菜单二Model(型号选择)下面的Model Type Setup(机型类型设置)按回车键进入Model Type(机型)用F2键选到[TK-3107]再用向下移动键选Radio Band(机器频段)用F2键选到[UHF1450-470MHz]按回车键确认将有一个警告窗口出现用左右光标移动键选[OK]回车即可菜单三Edit(编辑)用向上向下光标移动键选择下面的具体选项1Key assignment(按键设置),按回车后用F2选OFF(为监听键关闭)选SQ OFF Momentary(出厂设置)Monitor Momentary Monitor Lock均为开监听功能2Optional feature(功能选项)按回车后用向上向下光标移动键选择Time out timer(TOT)发射限时用F2键选择30S60S90S120S 150S180S210S240S270S300S或关闭出厂设置为180S(180秒)Squelch level静噪等级选择可用F2键选择0~9也可以用0到9的数字键输入具体的静噪等级出厂设置为第5级Beep tone(提示音开关)用F2键选择开启[YES]或关闭[No]bAttery save(电池省电开关)用F2键选择开启[Enable]或关闭[Disable]出厂为开启[Enable]Wide/Narrow(宽带/窄带设置)用F2键选择宽带[Wide]或窄带[Narrow]出厂为宽带3Test frequency(测试频率)用于输入测试频率该功能暂不用菜单四Program(编程)用向上向下光标移动键选择Read from radio(从对讲机里读出数据)按回车键后将出现一个对话框Read data from the radio(从对讲机里读数据)用左右光标移动键选择[Ok]进行读数据操作选择[Cancel] 取消读数据操作Write to radio(由电脑向对讲机写数据)按回车键后将出现一个对话框Write data to the radio(由电脑向对讲机写数据)用左右光标移动键选择[Ok]进行写数据操作选择[Cancel] 取消写数据操作Test Mode(测试模式)目前暂不用该功能菜单五Setup(设置)用向上向下光标移动键选择Communication port(通信口选择)用左右光标移动键选择[COM1]([串口1])或[COM2] ([串口2])该功能看你用的串口线连到电脑的哪个串口Display color (显示颜色选择)用用左右光标移动键选择[color](彩色)或[Black & White](黑白)Help patch(帮助路径)里面将有详细的英文帮助说明写频率的界面如下CH Frequency(频率) QT/DQT(哑音/数字哑音)NO. Receive Transmit Dec Enc BSY SHFT 频道数接收频率发射频率接收哑音发射哑音接收时禁发功能频移1 450.25000 450.25000 No(关) No(关)2 455.55000 455.55000 Yes(开) Yes(开)3 460.12500 460.12500 No No4 465.05000 465.05000 No No5 469.97500 469.97500 No No6 450.25000 450.25000 67.0 67.0 No No7 450.25000 450.25000 250.3 250.3 No No8 460.25000 460.25000 67.0 67.0 No No9 460.25000 460.25000 250.3 250.3 No No10 469.97500 469.97500 67.0 67.0 No No11 469.97500 469.97500 250.3 250.3 No No12 469.98000 469.98000 No No13 461.25000 461.25000 No No14 450.35000 450.35000 No No15 450.02500 450.02500 No No16 465.12500 465.12500 No No。
