建伍TK-3107写频操作说明

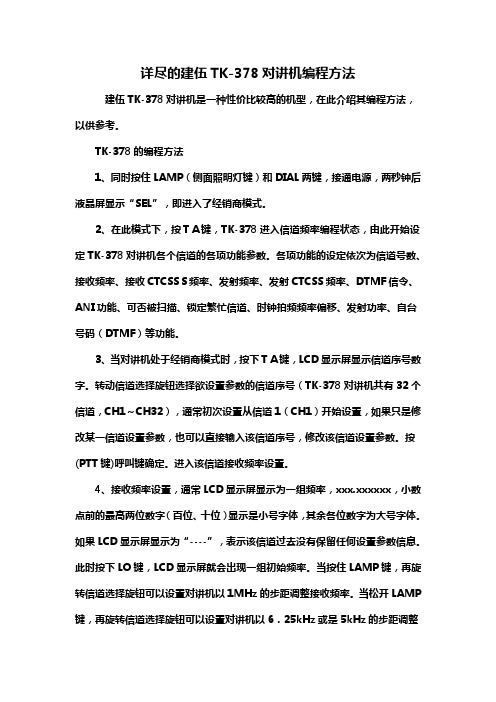

详尽的建伍TK-378对讲机编程方法第一篇：详尽的建伍TK-378对讲机编程方法详尽的建伍TK-378对讲机编程方法建伍TK-378对讲机是一种性价比较高的机型，在此介绍其编程方法，以供参考。

TK-378的编程方法1、同时按住LAMP（侧面照明灯键）和DIAL两键，接通电源，两秒钟后液晶屏显示“SEL”，即进入了经销商模式。

2、在此模式下，按ＴＡ键，TK-378进入信道频率编程状态，由此开始设定TK-378对讲机各个信道的各项功能参数。

各项功能的设定依次为信道号数、接收频率、接收CTCSSＳ频率、发射频率、发射CTCSS频率、DTMF信令、ANI功能、可否被扫描、锁定繁忙信道、时钟拍频频率偏移、发射功率、自台号码（DTMF）等功能。

3、当对讲机处于经销商模式时，按下ＴＡ键，LCD显示屏显示信道序号数字。

转动信道选择旋钮选择欲设置参数的信道序号（TK-378对讲机共有32个信道，CH1～CH32），通常初次设置从信道1（CH1）开始设置，如果只是修改某一信道设置参数，也可以直接输入该信道序号，修改该信道设置参数。

按(PTT键)呼叫键确定。

进入该信道接收频率设置。

4、接收频率设置，通常LCD显示屏显示为一组频率，xxx.xxxxxx，小数点前的最高两位数字（百位、十位）显示是小号字体，其余各位数字为大号字体。

如果LCD显示屏显示为“----”，表示该信道过去没有保留任何设置参数信息。

此时按下LO键，LCD显示屏就会出现一组初始频率。

当按住LAMP键，再旋转信道选择旋钮可以设置对讲机以1MHz的步距调整接收频率。

当松开LAMP键，再旋转信道选择旋钮可以设置对讲机以6．25kHz或是5kHz的步距调整接收频率。

按下SCN键可以进行6．25kHz／5kHz的频率步距切换。

如果在频率设置过程中按动LO键，则将删除该信道接收频率设置，LCD显示屏显示为“----”。

设置好接收频率参数，按(PTT键)呼叫键确定。

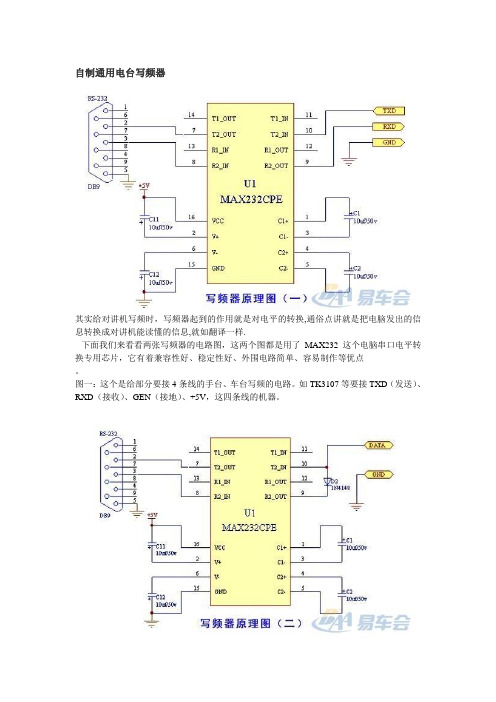

自制通用电台写频器其实给对讲机写频时，写频器起到的作用就是对电平的转换,通俗点讲就是把电脑发出的信息转换成对讲机能读懂的信息,就如翻译一样.下面我们来看看两张写频器的电路图，这两个图都是用了MAX232这个电脑串口电平转换专用芯片，它有着兼容性好、稳定性好、外围电路简单、容易制作等优点。

图一：这个是给部分要接4条线的手台、车台写频的电路。

如TK3107等要接TXD（发送）、RXD（接收）、GEN（接地）、+5V，这四条线的机器。

图二：这个是写需要接DA TA（总线）、GEN（接地）、+5V这三条线的机器，如GP88、GP88S 等。

（其中发射和接收就用一个二极管或者三极管进行切换）首先大家需要采购回以下配件:MAX232芯片一片约6元18脚IC座一个约4毛钱50伏10微法的电解电容4个约1毛一个RS232母头一个(插到电脑COM口上的) 约2.5元一套(带外壳)1N4148二极管一个约1毛一个USB延长线一条（1.5米或者更长）约2元一条万能板一小块（半个巴掌大足够）约1块钱便宜的配件可以多买几个，以备掉了、坏了或者猫叼了、狗啃了等等，呵呵！！（以上价格是本地的零售价格，也许和你们当地有差异，但出入不大，小心上JS的当。

）同时自己还需要准备些工具如烙铁，焊锡，松香，起子等工具和材料。

关于芯片等配件的引脚请看下面的几张图片，只要细心的对照着焊接，不出错的话不用调试（也没有什么调试的）就可以使用。

这个就是"传说"中的MAX232芯片啦IN4148的正负极判别:电容的正负极判别:RS232接头是这个样子的,还有它的引脚排列方式:制作过程：取USB延长线，剪掉母头（就是不能插进电脑USB口的那头），然后在距离公头（当然是剩下的那头啦）约20厘米的地方也剪掉，剩余下来的那段4芯线就用作连接写频器和RS232插头之间的导线咯。

下一步就是先把IC座焊在万能板上，然后再焊接外围的4个电容和二极管，接好导线，最后把MAX232芯片插上就可以了。

■建伍对讲机部分机型写频方法TK3118调频率方法1．按住MONI键+DIAL键开机至显示SELF;2．按一下LOW显CH1，转动频道旋钮"ENC"选择所需信道;3．按一下PTT键显------2，按一下LOW键显示接收频率，按住 "1"键转动频道旋钮"ENC"调整数，松开 "1"键转动频道旋钮"ENC"调小数，按PTT键直到显示-------4，按一下LOW显示出发射频率，调整方法与调整接收频率相同。

按PTT键直到显示CH2。

此时一信道已存好。

4．选择其他信道的设置，请重复以上的步骤。

按FUNC显示SELF，关机---ok!■TK3118调选呼方法写完频率，调至（可选信令），选择DTMF，调至于》》3符号，显示频道编辑---频道1。

选择第六项，XP不静音选择（载波+DTMF）点击确认。

点击编缉，选择DTMF（双音多频）（D），点击编缉，选择DTMF键制式或（12键或16键）点确认。

点解码，选择：DTMF信令。

选择呼叫中间代码 #组代码关：选择（ABCD*#）呼叫报警常规或连续自动应答自动复位定时器（妙）ID代码输入自身码■TK3118调VOX方法1.开机;2.长按FUNC两秒至"F"闪烁;3.按"LOW"---VOX闪烁；4.旋钮选择等级，建议设置为1，不然延时过长。

■TK208-308调频方法1. 清频：按住PTT+CSET+开机；2. 写频：按MONI，液晶板上显示的频点大数150.00闪动，此时调出所需的频点，按一下CSET选择信道数，为第一频01开始)，按一下CSET存入接收频点；3. 若发射为异频时再按一下MONI先调出发射频点,按住PTT键不放,按两下CSET和REV显示+.-4. 显示CH状态：按住PTT键和REV键开机；5. 查看频：按住PTT+CTCSS开机,再按一下LOW即可进入维修模式。

详尽的建伍TK-378对讲机编程方法建伍TK-378对讲机是一种性价比较高的机型，在此介绍其编程方法，以供参考。

TK-378的编程方法1、同时按住LAMP（侧面照明灯键）和DIAL两键，接通电源，两秒钟后液晶屏显示“SEL”，即进入了经销商模式。

2、在此模式下，按ＴＡ键，TK-378进入信道频率编程状态，由此开始设定TK-378对讲机各个信道的各项功能参数。

各项功能的设定依次为信道号数、接收频率、接收CTCSSＳ频率、发射频率、发射CTCSS频率、DTMF信令、ANI功能、可否被扫描、锁定繁忙信道、时钟拍频频率偏移、发射功率、自台号码（DTMF）等功能。

3、当对讲机处于经销商模式时，按下ＴＡ键，LCD显示屏显示信道序号数字。

转动信道选择旋钮选择欲设置参数的信道序号（TK-378对讲机共有32个信道，CH1～CH32），通常初次设置从信道1（CH1）开始设置，如果只是修改某一信道设置参数，也可以直接输入该信道序号，修改该信道设置参数。

按(PTT键)呼叫键确定。

进入该信道接收频率设置。

4、接收频率设置，通常LCD显示屏显示为一组频率，xxx.xxxxxx，小数点前的最高两位数字（百位、十位）显示是小号字体，其余各位数字为大号字体。

如果LCD显示屏显示为“----”，表示该信道过去没有保留任何设置参数信息。

此时按下LO键，LCD显示屏就会出现一组初始频率。

当按住LAMP键，再旋转信道选择旋钮可以设置对讲机以1MHz的步距调整接收频率。

当松开LAMP键，再旋转信道选择旋钮可以设置对讲机以6．25kHz或是5kHz的步距调整接收频率。

按下SCN键可以进行6．25kHz／5kHz的频率步距切换。

如果在频率设置过程中按动LO键，则将删除该信道接收频率设置，LCD显示屏显示为“----”。

设置好接收频率参数，按(PTT键)呼叫键确定。

进入该信道接收CTCSSＳ频率设置。

5、接收CTCSSＳ频率设置。

如是LCD显示屏显示为“OFF”，表明没预先设置CTCSSＳ频率。

原装健伍和国产健伍的拆解
拆开看看建伍TK-3107对讲机，两部都是同一型号，产地都是新加坡，奇怪的是内部的电路板却不一样。

可能是生产时期不同，又有改进了吧。

很久没用了，电池芯有一半报废了，虽是暴力拆解，外壳损坏还不严重，新电池芯还可修复。

建伍TK-3107对讲机功能介绍：
品牌：健伍
型号：TK-3107
类型：专业级
类别：手持台
频率范围：400-420或者450-470（MHz）射频输出功率 4（W）
信道数：16（个）
理论通讯距离：10（km）
工作电压：7.2（V）
电池类型：镍氢电池
监听功能：有
尺寸(宽 x 高x 厚)：58×125.5×35 mm
工作频率范围：TK3107(M型:450-470MHz M4型:400-420MHz)
发射时限：为防止长时间占用信道，本机设置有对连续发射的发射时限重量：约360g (连KNB-29N电池)
采用频率合成器，可存储16个频率合成半双工信道
新型FET功率放大器，4 / 5W高频功率输出
内置CTCSS哑音频及DQT数字哑音频功能
两色LED，显示发射/接收状态
符合美国军用标准,通过MIL-810C、D、E的雨水、湿度、灰尘、振动、冲击等测试
铝合金框架结构，坚固耐用
电脑写频,可使用电脑修改对讲机的通话频率
接收状态无输入信号时，自动进入守侯状态，减少接收电路工作耗电，从而延长通信机使用时间。

符合美国军标 MIL-STD810，欧洲标准 IP54 及 IP55 等测试
续图。

飞达信公网系列对讲机读写频操作简易说明本说明文档适合本公司大部分公网系列对讲机。

准备工作：1.安装写频软件。

2.安装驱动程序。

a)FD-188/288/388/798/798W系列机型，在安装完成写频软件后会自动安装驱动程序。

b)以下机型不需特别的驱动程序，但如使用USB转串口等非标准的串口写频线，需安装相应的写频线驱动程序（998系列选配写频线使用的是USB转串口线，必须安装驱动程序）。

c)3.对讲机进入写频模式。

FD-188/288/388/798798W系列机型不需要进入写频模式，其他机型均要按住PTT键写进入写频模式（LCD显示正在写频。

）4.连接对讲机。

FD-188/288/388/798/798W系列机型使用常用安卓数据线（标配Micro USB充电/数据线），FD-930使用定制的FD-930写频线，FD-998/998W/998W-4G使用定制的FD-930/FD-998写频线，其他机型使用常用健伍TK3107 K头写频线，普通串口或USB转串口的K头写频线均可使用。

普通串口的K头写频线如下图所示：USB转串口的K头写频线如下图所示：FD-930写频线如下图所示：FD-998写频线如下图所示：Micro USB充电/数据线如下图所示：写频操作（以FD-998写频软件为例）：1.打开写频软件，选择端口：a)选择端口前，请先确认所用写频线所占用的端口号，普通串口一般是COM1/COM2。

b)打开设备管理器，查看端口(COM和LPT)之下的分支，查看相应的端口号：i.通信端口（COMxx）:普通串口占用的端口号。

ii.Prolific USB-to-Serial Comm Port（COMxx）:USB转串口占用的端口号。

iii.Qualcomm HS-USB Diagnostics 9004（COMxx）:FD-188/288/388/798占用的端口号。

B Debug Port（COMxx）:FD-798W占用的端口。

健伍TK-3107等对讲机的写频步骤钟浩第一部分：前提准备1、有KPG55D写频软件及对应的数据线（一边是双口，另一边是RS232）。

2、使用WINDOWS98或DOS操作系统。

因为健伍TK3107的写频软件于99年左右发行，但是还是WINDOS98及DOS操作系统普及的时代。

虽然在WINDOSXP上可以运行该软件，但写频时容易出现错误，无法正常对对讲机写频。

3、电脑上有串口，就是所谓的RS232。

现在的电脑，特别是笔记本电脑，很少使用串口了。

第二部分：如何正确找到软件的路径，并顺利打开软件。

1、如果是WINDOWS98的话，只要找到相应的目录打开即可。

假设写频软件下载到E盘，然后解压到E盘，一般目录为E:\kpg55d\kpg55d，然后在此目录下双击KPG55D.EXE即可。

2、如果是DOS的话，相对复杂一点。

一般来说是用WINDOS98的启动盘进入，必须在电脑Bios中改为CD-ROM优先。

在用WINDOWS98启动盘时，会有3个选项，一般选2或1，接着进入DOS提示符（A:\），假设软件的目录为E:\kpg55d\kpg55d，需要用键盘操作：A:\>E: 回车(ENTER健)显示E:\>E:\>CD KPG55D 回车(ENTER健)显示E:\>KPG55D\E:\>KPG55D\CD KPG55D 回车(ENTER健)显示E:\>KPG55D\KPG55D\E:\>KPG55D\KPG55D\KPG55D 回车(ENTER健)然后出现下图：然后按一下“空格键”出现下图第三部分：写频软件的使用方法。

按键盘左下角的“ALT”健，出现下图：注意：1、首先要选型号(MODEL),按键盘左方向键“→”，出现下图：再按回车(ENTER健)，出现下图：接着按“空格键”三下，出现下图：然后再按两下回车(ENTER健)，出现下图：按键盘“方向键”“←”一下，再按回车(ENTER健)，出现：按键盘”ALT”，然后按键盘“→”移到“SETUP”，在“communication port”项中，用键盘上“←→↑→”选COM1或COM2口。

常见对讲机调频方法一、TK208/308、TC208/308手持对讲机1、主机完成编程设定。

2、在频率模式下将主机和子机调整到任意的一个相同频率（在LCD上显示），如：410.000或450.000后关机。

3、按住主机“LOW”键开机，LCD显示“CLONE”字符。

4、按住子机“LOW”键开机，LCD显示“CLONE”字符。

5、按住主机“PTT”键，开始复制，子机收到复制信号，LCD中的信号强度显示会全部发亮。

6、复制完成后，会恢复到频率设定模式。

LCD上的“CLONE”字符消失。

如果主机已显示复制完成而子机LCD仍保持“CLONE”字符，则表示复制未成功。

需重新复制。

TK208-308调频方法1. 清频：按住PTT+CSET+开机；2. 写频：按MONI，液晶板上显示的频点大数150.00闪动，此时调出所需的频点，按一下CSET选择信道数，为第一频01开始)，按一下CSET存入接收频点；3. 若发射为异频时再按一下MONI先调出发射频点按住PTT键不放按两下CSET和REV显示+.-4. 显示CH状态：按住PTT键和REV键开机；5. 查看频：按住PTT+CTCSS开机再按一下LOW即可进入维修模式。

TK-308 UHF频段机的无线复制方法此功能为大量复制提供了方便。

具体操作如下：1．先将一台TK-308 UHF频段机器调整资料输入完毕，处于频率设定模式；并调一个固定的频率，如450.00MHz，设为A机。

2．调整的B、C…N台机器也处于频率设定模式。

屏显频率与A机相同，即450.00MHz。

3．将设置好的A机与被调整的B、C…N台机全部关闭;并把每台机器按住LOW键开机屏显为CLONE标志，便处于复制状态。

4．将A机按一下PTT键，A机便把机内资由无线电波以双音频的形式复制给其他机器。

若屏显为“Err”标志，则复制完毕。

将全部机器关闭对每个机器按住REV键同时开机便可处于用户使用模式使用了。
