下载文档原格式
拉曼光谱在石墨烯表征中的应用石墨烯是由高度结晶态石墨单层组成的一种高等新型材料，首次报导于2004年的《科学》杂志上。
它是构建其它碳同素异形体（如富勒烯、碳纳米管或石墨）的基本单元（图1）。
石墨烯是由英国曼彻斯特大学物理系和俄罗斯琴诺格洛夫微电子科技研究所合作首次分离出来的。
它具有优异的电子传输性能，其室温下的电子迁移速率高达15000 cm2 V-1 s-1，因而是未来纳米电子器件的理想材料。
图1 石墨烯是构建多种碳同素异形体（如富勒烯、碳纳米管及石墨）的基本单元[1]石墨烯具有优异的机械强度和热导率，其机械强度比钢铁高出200多倍。
研制出运行速度高达太赫兹的新一代超高速纳米晶体管是石墨烯研究中的一个热门领域。
由于特殊的尺寸和光学性质，石墨烯在绝大多数衬底上都很难观察到。
对于石墨烯器件研究来说，确定石墨烯层数以及缺陷对其特性的影响是至关重要的。
事实证明，显微拉曼光谱是表征石墨烯上述两种特性的简单可靠方法。
拉曼光谱对物质的结构敏感，它的高光谱分辨率和高空间分辨率以及无损分析等特征使其成为石墨烯领域标准而理想的分析工具。
石墨烯的拉曼光谱石墨烯的拉曼谱图是由若干谱峰组成的，如图2所示。
对这些拉曼谱峰已有较为准确的表征和理解。
以下将对每个谱峰进行具体解析。
单层石墨烯富勒烯碳纳米管石墨石墨烯的主要特征峰，即G峰，是由碳原子的面内振动引起的，它出现在1580cm-1附近（如图2）。
该峰对应力影响非常敏感，并能有效反映石墨烯层数。
图2：石墨烯的拉曼光谱随着石墨烯层数n的增加，G峰位置会向低波数移动，其位移与1/n相关[2]（图3）。
G峰的形状没有显著变化（尽管G峰易受石墨烯层数影响，但用2D峰来表征石墨烯更为可取，其原因将在后面解释）。
此外，G峰容易受掺杂影响，其峰位与峰宽可用于分析掺杂水平[3]。
图3 常用于表征石墨烯片层数的G峰和2D峰单层双层石墨D峰G峰2D峰D峰通常被认为是石墨烯的无序振动峰。
该峰出现在1270-1450 cm-1（见图2，具体位置与激发波长有关[4]）,它是由远离布里渊区中心的晶格运动引起的，用于表征石墨烯样品中的缺陷或者边缘。
石墨烯的表征方法拉曼光谱分析拉曼光谱是碳材料分析与表征的最好工具之一。
图1是石墨、氧化石墨和石墨烯的拉曼光谱。
从图中看出石墨仅在1576 cm-1处存在一个尖而强的吸收峰(G 峰)，对应于E2g光学模的一阶拉曼散射，说明石墨的结构非常规整。
当石墨被氧化后，氧化石墨的G峰已经变宽，且移至1578 cm-1处，并且还在1345 cm-1处出现一个新的较强的吸收峰(D峰)，表明石墨被氧化后，结构中一部分sp2杂化碳原子转化成sp3杂化结构，即石墨层中的C=C双键被破坏。
此外G带与D带的强度比也表示sp2/sp3碳原子比。
这进一步说明氧化石墨中sp2杂化碳层平面长度比石墨的减小。
当氧化石墨被还原后，还原氧化石墨即石墨烯的拉曼光谱图中也包含有类似氧化石墨的峰位。
石墨烯拉曼光谱图中两个峰(D与G)的强度比高于氧化石墨的，表明石墨烯中sp2杂化碳原子数比sp3杂化碳原子数多，也就是说石墨烯中sp2杂化碳层平面的平均尺寸比氧化石墨的大。
这说明了在本实验条件下氧化石墨被还原时，它只有一部分sp3杂化碳原子被还原成sp2杂化碳原子，即氧化石墨的还原状态结构不可能被完全恢复到原有的石墨状态，也就是说石墨烯的结构和石墨结构还是有差别的。
图1. 石墨(a)、氧化石墨(b)、石墨烯(c)拉曼光谱X-射线衍射分析图2是石墨、氧化石墨和石墨烯的XRD图。
从图中可以看出石墨在2θ约为26°附近出现一个很尖很强的衍射峰，即石墨(002)面的衍射峰，说明纯石墨微晶片层的空间排列非常规整。
石墨被氧化后，石墨(002)面的衍射峰非常小，但在2θ 约为10.6°附近出现很强的衍射峰，即氧化石墨(001)面的衍射峰。
这说明石墨的晶型被破坏，生成了新的晶体结构。
当氧化石墨被还原成石墨烯，石墨烯在2θ约为23°附近出现衍射峰，这与石墨的衍射峰位置相近，但衍射峰变宽，强度减弱。
这是由于还原后，石墨片层尺寸更加缩小，晶体结构的完整性下降，无序度增加。
凝聚态物理学李龙飞10212027 专业英语翻译单层与多层石墨烯的拉曼光谱石墨烯是二维的材料，是组成其他维度的碳的各种同素异形体的积木。
本文介绍拉曼光谱可以捕捉石墨烯的电子结构，并清楚显示出随着石墨烯层数变化拉曼光谱的变化。
随着层数的增加，D峰在形状、宽度和位置的二阶变化，反映了电子能带通过双共振的拉曼过程而产生的改变。
G峰则轻微下移。
这就提供了一种清楚、高效、无破坏性的方法来确定石墨烯的层数，目前对这方面的研究还十分缺少。
石墨烯的研究热潮可以归因于三点。
第一，它的电子输运通过狄拉克方程来描述，这就允许了通过简单的凝聚态实验来研究量子电动力学。
第二，纳米尺度下的石墨烯器件有望得到应用，原因是其室温下的弹道输运性质，而且具有化学的和机械的稳定性。
这种优越的性质可以扩展到双层或少数层石墨烯。
第三，不同形式的石墨，纳米管，巴克球等等都可看成石墨烯的衍生物。
而且无需惊讶，在过去60年里石墨烯这种基本材料已经在理论上被广泛研究。
最近发现的石墨烯终于让我们可以从实验去研究它，为更好地理解其他同素异形体及解决争论铺平了道路。
石墨烯可以通过参考文献[1]所描述的方法，也就是对石墨的微机械分离而得到。
其他方法，例如脱落和生长，目前只能得到多层的石墨，但在不远的将来，有效的生长方法有望得到发展，就像纳米管所发生的一样。
尽管微机械分离的方法广泛使用，但是确定和计算石墨烯的层数仍然是最主要的障碍。
单层石墨烯只少数地存在于石墨的薄片中，在大多数衬底上都难以用光学显微镜观察。
只有当放置在精确厚度的氧化硅衬底上（典型地，300nmSiO2）才可见，这是因为对比空的衬底，单层的石墨烯加在反射光的光路上会导致干涉颜色的变化。
原子力显微镜（AFM）是目前唯一的确定单层和少层的方法，但其效率很低。
而且，事实上石墨烯和衬底之间的化学对比成像（导致一层明显的0.5-1nm的化学厚度，比石墨层间的间隔要大），使得如果薄膜包含折叠和皱褶，AFM只能区分单层和双层。
石墨烯拉曼光谱表征综述综述了石墨烯的能带结，拉曼光谱的原理，和使用Raman光谱分析研究石墨烯结构的方法，并分析了石墨烯几个特征峰的由来。
关键词：石墨烯拉曼光谱狄拉克点PACC: 3320F1.引言石墨烯是2004年才被发现的一种新型二维平面纳米材料，其特殊的单原子层结构决定了它具有丰富而新奇的物理性质。
过去几年中，石墨烯已经成为了备受瞩目的国际前沿和热点。
Raman光谱分析作为一种结构分析手段，具有无损伤、快速、可重复等优越性，已经被广泛应用于各物理学科中。
使用Raman光谱研究石墨烯的结构，可发现Raman光谱上会出现若干特征峰，这与石墨烯晶格内AB 原子的电子在狄拉克锥内发生谷内散射和谷间散射有关。
2. 石墨烯能带结构石墨烯是由碳六元环组成的二维周期蜂窝状点阵结构，如图 1 左边所示。
每个碳原子都具有四个价电子，并按平面正三角形等距离的和3个碳原子相连，每个碳原子以sp2 杂化和周围的3个碳原子形成3个σ键。
在垂直于石墨层的方向上还剩余的一个2pz轨道和一个价电子与近邻原子相互作用形成贯穿于整个石墨层的离域π键。
由于位于平面内σ键的3个电子并不参与导电，†通讯联系人．E-mail: cmzhang@因此我们在计算石墨烯的能带结构时只考虑位于π键上的那一个电子。
图1 石墨烯的晶格结构及相对应的倒空间和布里渊区石墨烯的每个原胞包含两个不等价的碳原子A和B，它们之间的键长a=1。
42 Å。
如图1 左边所示，取晶格的基矢为：那么相应的倒格子基矢为：由此，可以计算出石墨烯倒空间中第一布里渊区六个顶点的坐标位置，分别为：与晶格相对应，倒空间的每个原胞也只包含两个不等价的点，即图1 右边所标示的K 和K ’点。
在紧束缚近似下，只考虑最近邻原子间的相互作用。
而对于每一个碳原子来说，它有3个最近邻原子。
最终可计算出石墨烯的本征能量为:式中的正负号分别对应导带和价带，x k 和y k 是倒格矢k 在(x ，y)上的分量。
石墨烯光谱
石墨烯是一种由单层碳原子构成的二维材料，具有出色的电子、光学和机械性能，在材料科学、电子学、能源和生物医学等领域有着广泛的应用前景。
石墨烯的光谱是研究其光学性质的重要手段之一。
石墨烯的光谱主要包括吸收光谱、反射光谱、荧光光谱和拉曼光谱等。
吸收光谱是研究石墨烯电子能带结构的重要手段之一。
石墨烯的吸收光谱在可见和近红外区域呈现出明显的吸收峰，这些吸收峰与石墨烯的能带结构密切相关。
反射光谱是研究石墨烯表面性质的重要手段之一。
石墨烯的反射光谱在可见和近红外区域呈现出明显的反射峰，这些反射峰与石墨烯的表面形貌和化学修饰密切相关。
荧光光谱是研究石墨烯发光性质的重要手段之一。
石墨烯的荧光光谱在可见和近红外区域呈现出明显的荧光峰，这些荧光峰与石墨烯的能带结构和表面修饰密切相关。
拉曼光谱是研究石墨烯振动性质的重要手段之一。
石墨烯的拉曼光谱在可见和近红外区域呈现出明显的拉曼峰，这些拉曼峰与石墨烯的晶体结构和化学修饰密切相关。
总之，石墨烯的光谱是研究其光学性质的重要手段之一，对于深入了解石墨烯的物理和化学性质、开发石墨烯的应用具有重要的意义。
石墨烯拉曼峰位置
答案：
拉曼光谱的基本原理
拉曼光谱是一种散射光谱技术，通过分析物质分子对光的散射现象来获取物质的化学和物理信息。
在拉曼光谱中，分子对光的散射可以分为弹性散射（瑞利散射）和非弹性散射（拉曼散射）。
拉曼散射产生的光谱包含了分子振动的信息，可以用来表征物质的化学键和结构。
石墨烯的拉曼光谱特征峰
石墨烯的拉曼光谱具有两个主要的特征峰：G峰和2D峰。
G峰位于约1580 cm^-1，反映了石墨烯的对称性和层数；2D峰位于约2700 cm^-1，是双声子共振拉曼峰，用于表征石墨烯的层数。
特征峰的意义及其应用
G峰对薄膜的应力影响敏感，能够有效反应出石墨烯薄膜的层数。
随着层数的增加，G峰会向左移动。
对于单层石墨烯和双层石墨烯，G峰分别位于1614 cm^-1和1608 cm^-1附近。
三层石墨烯的G峰被劈裂成两个峰，分别位于1601.5 cm^-1和1584 cm^-1附近。
2D峰则用于区分单层和多层石墨烯。
单层石墨烯的2D峰尖锐且对称，而多层石墨烯的2D峰则较宽且不对称。
此外，D峰通常被认为是石墨烯的缺陷或边界峰，出现在1270~1450 cm^-1，用于表征石墨烯样品中的缺陷或者边缘的多少。
⽯墨烯拉曼测试解析3.1 ⽯墨烯AFM测试详解单层⽯墨烯的厚度为０.335ｎｍ，在垂直⽅向上有约１ｎｍ的起伏，且不同⼯艺制备的⽯墨烯在形貌上差异较⼤，层数和结构也有所不同，但⽆论通过哪种⽅法得到的最终产物都或多或少混有多层⽯墨烯⽚，这会对单层⽯墨烯的识别产⽣⼲扰，如何有效地鉴定⽯墨烯的层数和结构是获得⾼质量⽯墨烯的关键步骤之⼀。
⽯墨烯的表征主要分为图像类和图谱类图像类以光学显微镜透射电镜TEM 扫描电⼦显微镜、SEM和原⼦⼒显微分析AFM为主⽽图谱类则以拉曼光谱Raman红外光谱IRX射线光电⼦能谱、XPS和紫外光谱UV为代表其中TEM、SEM、Raman、AFM和光学显微镜⼀般⽤来判断⽯墨烯的层数⽽IRX、XPS和UV则可对⽯墨烯的结构进⾏表征，⽤来监控⽯墨烯的合成过程。
且看“材料+”⼩编为您⼀⼀解答。
3.1.1 AFM表征图1 AFM的⼯作原理图图3.1 AFM⼯作的三种模式关于AFM的原理这⾥就不多说了，⽬前常⽤的AFM⼯作模式主要有三种：接触模式，轻敲模式以及⾮接触模式。
这三种⼯作模式各有特点，分别适⽤于不同的实验需求。
⽯墨烯的原⼦⼒表征⼀般采⽤轻敲模式（TappingMode）：敲击模式介于接触模式和⾮接触模式之间，是⼀个杂化的概念。
悬臂在试样表⾯上⽅以其共振频率振荡，针尖仅仅是周期性地短暂地接触/敲击样品表⾯。
这就意味着针尖接触样品时所产⽣的侧向⼒被明显地减⼩了。
因此当检测柔嫩的样品时，AFM的敲击模式是最好的选择之⼀。
【材料+】微信平台，内容不错，欢迎关注。
⼀旦AFM开始对样品进⾏成像扫描，装置随即将有关数据输⼊系统，如表⾯粗糙度、平均⾼度、峰⾕峰顶之间的最⼤距离等，⽤于物体表⾯分析。
优点：很好的消除了横向⼒的影响。
降低了由吸附液层引起的⼒，图像分辨率⾼，适于观测软、易碎、或胶粘性样品，不会损伤其表⾯。
缺点：⽐ContactModeAFM的扫描速度慢。
3.1.2 AFM表征⽯墨烯原理AFM可⽤于了解⽯墨烯细微的形貌和确切的厚度信息，属于扫描探针显微镜，它利⽤针尖和样品之间的相互作⽤⼒传感到微悬臂上，进⽽由激光反射系统检测悬臂弯曲形变，这样就间接测量了针尖样品间的作⽤⼒从⽽反映出样品表⾯形貌。

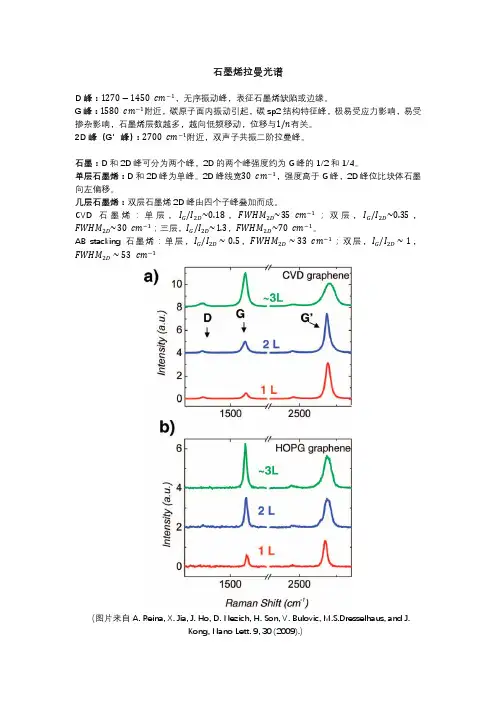

石墨烯拉曼光谱
D峰：1270−1450 cm−1，无序振动峰，表征石墨烯缺陷或边缘。
G峰：1580 cm−1附近，碳原子面内振动引起，碳sp2结构特征峰，极易受应力影响，易受掺杂影响，石墨烯层数越多，越向低频移动，位移与1/n有关。
2D峰（G’峰）：2700 cm−1附近，双声子共振二阶拉曼峰。
石墨：D和2D峰可分为两个峰，2D的两个峰强度约为G峰的1/2和1/4。
单层石墨烯：D和2D峰为单峰。
2D峰线宽30 cm−1，强度高于G峰，2D峰位比块体石墨向左偏移。
几层石墨烯：双层石墨烯2D峰由四个子峰叠加而成。
CVD石墨烯：单层，I G/I2D~0.18，FWHM2D~35 cm−1；双层，I G/I2D~0.35，FWHM2D~30 cm−1；三层，I G/I2D~1.3，FWHM2D~70 cm−1。
AB stacking石墨烯：单层，I G/I2D∼0.5，FWHM2D∼33 cm−1；双层，I G/I2D∼1，FWHM2D∼53 cm−1
（图片来自A. Reina, X. Jia, J. Ho, D. Nezich, H. Son, V. Bulovic, M.S.Dresselhaus, and J.
Kong, Nano Lett. 9, 30 (2009).）。

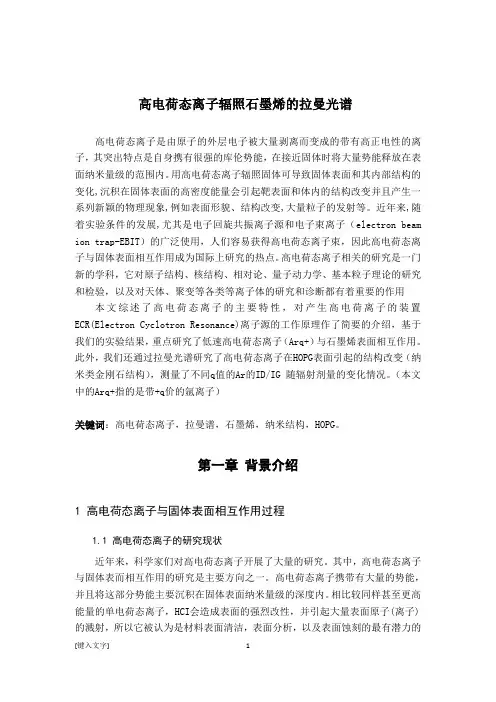

高电荷态离子辐照石墨烯的拉曼光谱高电荷态离子是由原子的外层电子被大量剥离而变成的带有高正电性的离子，其突出特点是自身携有很强的库伦势能，在接近固体时将大量势能释放在表面纳米量级的范围内。
用高电荷态离子辐照固体可导致固体表面和其内部结构的变化,沉积在固体表面的高密度能量会引起靶表面和体内的结构改变并且产生一系列新颖的物理现象,例如表面形貌、结构改变,大量粒子的发射等。
近年来,随着实验条件的发展,尤其是电子回旋共振离子源和电子束离子（electron beam ion trap-EBIT）的广泛使用，人们容易获得高电荷态离子束，因此高电荷态离子与固体表面相互作用成为国际上研究的热点。
高电荷态离子相关的研究是一门新的学科，它对原子结构、核结构、相对论、量子动力学、基本粒子理论的研究和检验，以及对天体、聚变等各类等离子体的研究和诊断都有着重要的作用本文综述了高电荷态离子的主要特性，对产生高电荷离子的装置ECR(Electron Cyclotron Resonance)离子源的工作原理作了简要的介绍，基于我们的实验结果，重点研究了低速高电荷态离子（Arq+）与石墨烯表面相互作用。
此外，我们还通过拉曼光谱研究了高电荷态离子在HOPG表面引起的结构改变（纳米类金刚石结构），测量了不同q值的Ar的ID/IG 随辐射剂量的变化情况。
（本文中的Arq+指的是带+q价的氩离子）关键词：高电荷态离子，拉曼谱，石墨烯，纳米结构，HOPG。
第一章背景介绍1 高电荷态离子与固体表面相互作用过程1.1 高电荷态离子的研究现状近年来，科学家们对高电荷态离子开展了大量的研究。
其中，高电荷态离子与固体表而相互作用的研究是主要方向之一。
高电荷态离子携带有大量的势能，并且将这部分势能主要沉积在固体表面纳米量级的深度内。
相比较同样甚至更高能量的单电荷态离子，HCI会造成表面的强烈改性，并引起大量表面原子(离子) 的溅射，所以它被认为是材料表面清洁，表面分析，以及表面蚀刻的最有潜力的工具之一。
石墨烯拉曼光谱判断层数
嗨，小伙伴们！今天咱们来聊聊超级酷的石墨烯拉曼光谱判断层数这个话题。
一、什么是石墨烯拉曼光谱
石墨烯拉曼光谱啊，就像是石墨烯的“身份证”。
通过对它的分析，咱们就能知道石墨烯到底有几层。
简单来说，拉曼光谱就是一种能让我们看到物质分子振动和转动信息的神奇工具。
二、怎么用拉曼光谱判断层数
这可有不少小窍门呢！比如说，G 峰和 2D 峰的位置、强度和形状都会随着石墨烯层数的变化而变化。
如果是单层石墨烯，那 2D 峰又高又窄，强度还特别大。
要是层数增加了，2D 峰就会变宽、变矮，强度也会下降。
还有 G 峰，层数越多，它的位置就会往高波数移动。
三、判断层数的重要性
这可太重要啦！知道了石墨烯的层数，咱们就能更好地把它用在各种高科技领域里，像是电子设备、传感器啥的。
通过石墨烯拉曼光谱判断层数这个方法，让我们能更深入地了解石墨烯的特性，为未来的科技发展打下坚实的基础。
小伙伴们，是不是觉得很神奇呀！。
单层石墨烯的拉曼光谱
单层石墨烯的拉曼光谱是一种非常独特且重要的光谱技术，用于研究石墨烯的结构和性质。
在单层石墨烯的拉曼光谱中，主要有两个特征峰：G峰和D峰。
G峰是由于石墨烯的sp²碳原子的面内振动产生的，它的位置大约在1580cm⁻¹，这是石墨烯的一个独特标志。
而D峰则是由石墨烯的缺陷引起的，它的位置大约在1350cm⁻¹。
这两个峰的位置和强度可以提供关于石墨烯结构、质量以及是否存在缺陷的重要信息。
此外，单层石墨烯的拉曼光谱还具有一些其他的特征。
例如，由于石墨烯的二维特性，其拉曼光谱具有非常强的各向异性，这使得我们可以通过拉曼光谱来研究石墨烯的晶体取向和层数。
同时，单层石墨烯的拉曼光谱还具有非常高的灵敏度，可以用于检测微小的石墨烯样品，甚至可以用于生物医学领域中的细胞成像和疾病诊断。
在单层石墨烯的制备过程中，拉曼光谱也是一种非常重要的表征手段。
通过拉曼光谱可以快速、准确地确定石墨烯的层数、质量以及是否存在缺陷，这对于优化石墨烯的制备工艺和提高石墨烯的性能具有重要意义。
总之，单层石墨烯的拉曼光谱是一种非常重要的研究手段，可以用于研究石墨烯的结构、性质以及制备过程中的质量控制。
随着石墨烯应用的不断扩展，拉曼光谱在石墨烯研究中的应用也将越来越广泛。
引言拉曼光谱是一种能够分析材料结构和化学组成的非侵入性技术。
在碳材料研究领域，拉曼光谱被广泛应用于纳米管、石墨烯、金刚石等材料的表征和分析。
本文将介绍碳材料的拉曼光谱特性，从纳米管到金刚石，带领读者一窥碳材料的神奇之处。
1.纳米管的拉曼光谱1.1结构和组成纳米管是由碳原子或其它元素形成的管状结构，具有优异的力学、电学和热学性质。
在纳米管的拉曼光谱中，主要包含两个特征峰：G带和D 带。
-G带位于约1570cm<s up>-1</s up>，表示纳米管的晶格振动模式，与纳米管的直径、长短比、结晶度等有关。
-D带位于约1350cm<su p>-1</su p>，代表了纳米管的缺陷和非晶性。
1.2应用和研究进展纳米管的拉曼光谱可以用来研究其结构特征、生长机制以及力学性质等。
通过对纳米管拉曼谱线的形状、强度和频率的分析，可以得到纳米管的尺寸、合成方法以及杂质和缺陷的信息。
此外，纳米管的拉曼光谱还被应用于纳米电子器件、催化剂等领域。
2.石墨烯的拉曼光谱2.1结构和特性石墨烯是由单层碳原子以sp<s up>2</sup>杂化形成的二维材料，具有出色的导电性和力学强度。
石墨烯的拉曼光谱主要由两个峰组成：-G带位于约1580cm<s up>-1</s up>，代表石墨烯的晶格振动模式。
其强度与石墨烯的层次、缺陷以及应变等有关。
-2D带位于约2700c m<s up>-1</s up>，对应石墨烯的二维振动模式。
2.2应用和前景石墨烯的拉曼光谱可用于石墨烯质量评估、层数测定、应力检测以及石墨烯与底层基片之间的相互作用研究。
该技术也被广泛应用于石墨烯电子器件的制备和表征。
3.金刚石的拉曼光谱3.1结构和性质金刚石是由碳原子以s p<su p>3</s up>杂化形成的三维晶体材料，是自然界中最坚硬的材料之一。
石墨烯的拉曼特征峰石墨烯是一种由碳原子构成的二维晶体结构，它的薄膜具有优异的电学、热学、力学和光学性质，被认为是未来纳米电子学、纳米机械学和纳米光学学的基础材料之一。
由于石墨烯的层间结构特殊，导致了它的光学性质非常明显，并且有独特的拉曼谱。
石墨烯的拉曼特征峰是其光学性质研究中的重要指标之一。
拉曼光谱是一种测量材料分子振动情况的非常重要的手段，其基本原理是通过激光点亮物质产生散射光，测量被散射光所体现的频率和强度来分析材料的内部结构。
石墨烯的拉曼光谱中有许多非常重要的特征峰，这些特征峰可以通过拉曼光谱技术来量化并用于石墨烯的制备及其性质的表征。
石墨烯的D、G、2D、D+D以及D+G五个特征峰是石墨烯的典型拉曼特征峰，以下将对这些峰的特点进行详细分析。
1. D峰D峰是石墨烯拉曼谱的特征峰之一，它对应的波数范围在1300~1360cm^-1。
D峰由于来自于石墨烯中存在的缺陷，因此在石墨烯的光谱中表现得非常明显。
D峰的出现通常意味着石墨烯中有缺陷、杂质和非完整性。
同时，D峰的强度和数量可以用于表征石墨烯的质量、结构和缺陷情况，这使得D峰成为了石墨烯性质表征中的重要标志。
2. G峰2D峰的波数范围在2700~2900cm^-1之间，通常是指在石墨烯的拉曼谱中的一个双峰。
2D峰的特点是具有非常高的强度和灵敏度，并且可以用于评估石墨烯的厚度和层数。
随着石墨烯层数的增加，2D峰的峰位会发生变化，并且峰的形状也会发生变化。
D+D峰是石墨烯典型拉曼特征峰之一，它的波数范围在2600~2700cm^-1之间。
D+D峰通常表示石墨烯的非晶态，它与D峰非常类似，但是其实际上是由两个不同频率的峰叠加而成。
D+D峰的出现通常代表着石墨烯的结晶性受到一定程度的干扰，从而导致了非晶态的产生。
D+G峰的频率范围较为广泛，通常在1300~1700cm^-1范围内，它的出现通常是由于石墨烯中存在结晶和非晶两种形态的存在。
与D峰、G峰的表示方面不同，D+G峰的特点在于其在光谱上的分裂，分裂的大小和形状可以用于评估石墨烯晶界的大小和密度。
纳米技术在当今世界中已经变得越来越重要，而石墨烯作为一种充满潜力的材料，也在纳米技术领域占据着重要地位。
在石墨烯的研究和应用过程中，对其缺陷浓度进行准确测量显得至关重要。
而拉曼光谱法作为一种非常重要的手段，被广泛应用于石墨烯缺陷浓度的测量中。
那么，什么是纳米技术呢？纳米技术是利用尺度在纳米级的材料，通过控制和调整物质的结构和性能，以期望可以创造出一系列具有革命性的新材料和新技术的一门科技。
而对于纳米技术的研究，石墨烯这一材料的兴起无疑是其中最为引人瞩目的一部分。
石墨烯是一种由碳原子组成的二维晶格结构，具有它独特的热、电、机械等性质，成为了新一代材料研究领域的热点。
然而，石墨烯作为一种晶格完美的材料是不存在的，其中必然会存在着一些缺陷点。
这些缺陷点的存在对于石墨烯的性质产生着深远的影响，因此对石墨烯的缺陷浓度进行准确测量就显得尤为重要。
而在研究石墨烯缺陷浓度的方法中，拉曼光谱法是一种非常重要的手段。
拉曼光谱是指当样品受到激光照射后，散射光谱中可能会产生的拉曼散射现象。
而通过研究拉曼光谱的数据，可以获取到样品的结构信息、晶格振动信息等重要数据。
在石墨烯的研究中，通过对石墨烯拉曼光谱的分析，可以清晰地了解到其中存在的缺陷信息，进而对缺陷浓度进行测量。
拉曼光谱法可以通过分析激光照射后样品发生的拉曼散射现象，来获取有关样品结构和性质的重要信息。
在石墨烯的研究中，通过分析石墨烯的拉曼光谱数据，可以清晰地辨认出其中存在的缺陷信息。
石墨烯的D带和G带是石墨烯拉曼光谱中的两个重要特征峰，其中D带代表了石墨烯中存在的缺陷信息，而G带代表了石墨烯的完整结构信息。
通过比较D带和G带的强度比值，可以大致推断出石墨烯中的缺陷浓度。
而对于石墨烯缺陷浓度的准确测量，对拉曼光谱数据的准确分析和处理尤为重要。
通过对石墨烯样品的拉曼光谱数据进行高分辨率的采集和分析，可以更加准确地获取到样品中存在的缺陷信息，从而对缺陷浓度进行更为精确的测量。
拉曼光谱在石墨烯结构表征中的应用
石墨烯是一种由碳原子构成的单层薄膜，具有很多独特的物理、化学性质。
拉曼光谱是一种常用的非破坏性测量技术，可以在非接触的情况下对样品进行表征和分析。
在石墨烯结构表征中，拉曼光谱具有很大的应用价值。
首先，拉曼光谱可以用于石墨烯的结构表征和质量监测。
石墨烯具有一定的吸收率和散射率，因此在拉曼光谱中可以产生独特的光谱峰。
研究人员可以根据拉曼光谱的光谱图形、峰位和峰宽等信息，判断石墨烯的结构和质量。
例如，石墨烯的D峰和G峰之比可以作为石墨烯的结构完整性指标，并且可以用来区分单层石墨烯和多层石墨烯。
其次，拉曼光谱可用于石墨烯的应力分析。
将石墨烯置于固定载荷下，通过测量拉曼光谱的强度变化，可以研究石墨烯材料在应力作用下的变化情况。
具体地，应力会引起石墨烯的应变，从而改变C-C键的键长和键角，从而影响拉曼光谱的特征峰。
进一步测量石墨烯应力-应变曲线，可以推导出材料的力学性质。
总之，拉曼光谱是一种非常有用的石墨烯结构表征技术。
它可以被用来表征石墨烯的像结构和质量，以及石墨烯在应力下的行为。
这些信息对于材料科学家和工程师来讲是至关重要的。
石墨烯拉曼特征峰
石墨烯是由单层碳原子组成的二维晶体，具有独特的电子结构和物理
特性，因此被广泛应用于电子器件、光电器件和生物传感器等领域。
而石墨烯拉曼特征峰则是研究石墨烯材料的重要手段之一。
石墨烯的拉曼光谱主要包含G和2D两个特征峰。
G峰是由于石墨烯
中C-C键的拉伸振动引起的。
它的位置在约1580 cm^-1左右，强度比较强，是拉曼光谱中的主要峰。
2D峰则是由于两个非等价的C-C
键的拉伸振动引起的，它的位置在约2700 cm^-1左右。
因为2D峰
对石墨烯的层数和缺陷有不同的响应，所以它是石墨烯质量和缺陷的
重要指标。
除了G和2D峰之外，石墨烯还有一些其他的拉曼特征峰。
例如D峰、D’峰和D+G峰。
D峰是由于石墨烯中的结构缺陷（如碳原子缺失）引起的，它的位置在约1350 cm^-1左右，强度比较弱。
因为D峰和2D峰响应的石墨烯缺陷类型不同，所以它们可以相互补充，提高石墨烯缺陷的检测精度。
D’峰是由于石墨烯中的压缩应力或光学声子引起的，它的位置在约1620 cm^-1左右，强度比较弱。
D+G峰则是D
峰和G峰的叠加，它的位置在约2930 cm^-1左右。
D+G峰的强度
与石墨烯中的缺陷密切相关，因此它也可以用来检测石墨烯质量和缺陷。
总的来说，石墨烯拉曼特征峰是研究和表征石墨烯材料的重要工具之一。
不同的特征峰对应不同的物理现象，因此在石墨烯的应用和制备中都有相应的应用价值。
未来随着石墨烯在材料科学和纳米科技中的应用不断扩大，对其拉曼特征峰的研究也会变得更加深入和广泛。
