浅析弱电系统信号SPD的选择与安装浅析弱电系统信号SPD的选择与安装摘要：在防雷实践中证明，雷电波沿着电源、信号线路侵入设备是造成弱电设备损坏的主要根源。
因此我们对雷电波侵入采取多层次系统防护。
本文通过论述弱电系统信号防护基本措施，介绍了弱电系统信号SPD选择以及SPD的安装。
关键词：弱电系统，信号SPD，选择，安装在雷电直击情况下，由于雷电流有极大峰值和陡度，在它周围的空间有强大的变化的电磁场，处在这电磁场中的导体会感应出较大的电动势。
当雷电流通过引下线入地时，在小金属环开口处可感应出高达数千伏的高电压，足以击坏附近的电子元器件。
而当SPD安装于界面附近的被保护设备处时，至该设备的线路应能承受所发生的电涌电压及电流，且线路的金属保护层或屏蔽层宜首先在界面处做一次等电位联结，由于弱电系统大量采用了COMS电路，工作电平在TTL，极易受到雷击电磁脉冲的冲击，因此应引起各行各业的高度重视。
1 防护基本措施1.1等电位连接我们对于弱电设备的建筑利用主筋、圈梁筋、地筋形成三维等电位连接。
弱电机房采用S型或M型等电位连接。
金属法兰盘桥架等均应做好等电位连接。
1.2共用接地我们要把能够直接相联的交流地、直流地、静电地、防雷地、保护地统统接在一起。
不能直接相连需用SPD连接在一起。
但直接雷的接地点（如铁塔、避雷针带及引下线）与通信机房接地点至少应离开5m距离。
1.3屏蔽为了使弱电系统处于一个雷电磁脉冲比较弱的环境，因此要求建筑物的内外有良好的屏蔽，特别重要的机房内部要作六面体屏蔽，所有电源线、通信线缆应作有效屏蔽。
1.4弱电系统SPD的选择弱电系统的6V、12V、24V、48V信号电源应安装相应的过电压保护器。
2弱电系统信号SPD选择。

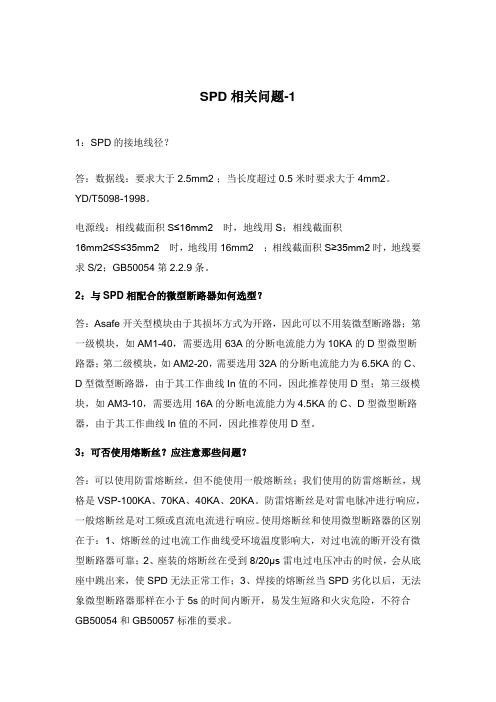

SPD相关问题-11：SPD的接地线径？答：数据线：要求大于2.5mm2 ；当长度超过0.5米时要求大于4mm2。
YD/T5098-1998。
电源线：相线截面积S≤16mm2时，地线用S；相线截面积16mm2≤S≤35mm2时，地线用16mm2；相线截面积S≥35mm2时，地线要求S/2；GB50054第2.2.9条。
2：与SPD相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AM1-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型。
3：可否使用熔断丝？应注意那些问题？答：可以使用防雷熔断丝，但不能使用一般熔断丝；我们使用的防雷熔断丝，规格是VSP-100KA、70KA、40KA、20KA。
防雷熔断丝是对雷电脉冲进行响应，一般熔断丝是对工频或直流电流进行响应。
使用熔断丝和使用微型断路器的区别在于：1、熔断丝的过电流工作曲线受环境温度影响大，对过电流的断开没有微型断路器可靠；2、座装的熔断丝在受到8/20μs雷电过电压冲击的时候，会从底座中跳出来，使SPD无法正常工作；3、焊接的熔断丝当SPD劣化以后，无法象微型断路器那样在小于5s的时间内断开，易发生短路和火灾危险，不符合GB50054和GB50057标准的要求。
6：开关型SPD和限压型SPD的区别？答：开关型SPD为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型SPD为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。
信号、数据线及网络接口的防护及SPD的选择问题在通信大楼内的计算机、控制终端、监控系统、终端设备由于自身对过电压、过电流比较敏感，各系统之间内部连线错综复杂，连接线路可达100～200m,而且连接类型较多（有屏蔽线和非屏蔽线，也有对称线和非对称线），这些线路因雷电电磁感应，可将雷电脉冲传到系统之间接口的电路中去，对敏感的接口电路产生影响和冲击。
信号端口的损坏主要是雷击时使得端口上附加了额外的电位差并且超过了其承受能力。
以下情况可能会对信号端口造成影响甚至损坏：信号线路两端的设备，分别处于两个不同的地网之上；信号线两端的设备虽然处在同一地网上，但接地引接点不同；虽然接地引接点相同，但信号线路两端的设备分别处于不同的汇流排上，当发生雷击时，汇流排有雷电流泄放，并引起2个汇流排之间产生电位差；信号线路没有屏蔽措施，引线较长，在20～50米以上（应根据机房的屏蔽、接地系统和线路垂直走线长度等具体情况确定）。
许多局（站）的出入电缆和光缆没有按照标准进行接地处理，致使PCM接口、PCM 逻辑盘、话路板以及2M接口被雷击损坏的事故时有发生。
因此，出入局站的电缆，应在进线室将金属铠装外层接地；出入局站的光缆，应将缆内的金属构件在终端接地。
关于信号保护器的选型需要考虑以下方面：信号线路的工作电压；信号线路的工作频段或传输速率；信号线路的阻抗特性；插入损耗；最大通过的电流或功率。
下面以通信局（站）的各端口为引线，将保护器的选择作一讨论：（1）2M传输线路。
主要为通信局（站）内移动通信基站设备直传输设备传输通道，通常使用75欧同轴线缆，有时也用120欧双绞线，均有屏蔽层。
SPD的要求：最大通流量：不小于7.5kA（8/20μs波形）；工作电压：6 -12V之间；插入损耗：< 0.5dB;通频带为1.024MHz，传输速率2.048Mb/s。
（2）数据串行/并行接口（RS232）。
通常用于计算机和其它设备间数据互联，交换机、DDN 设备的数据输入、输出等，串行接口为9针，并行接口为25针。
某车间SPD的安装及选择摘要：文章主要介绍了某机械车间安装SPD的位置及其参数的选择，以及对SPD 的安装施工要求。
正确安装的SPD可以把雷电流在进入建筑物时泄入大地，使车间内设备免受其害；不正确的安装，不仅不能防御入侵的LEMP，连SPD自身也会收到损害。
车间位于江苏省盐城市，年雷暴日为32.5d/a，厂房长196，宽96米，高10.9米，年预计雷击次数0.1684次/年，为第三类防雷建筑物。
建筑物内设10/0.4kV变配电所一座，一路高压进线。
以下为本次设计选取SPD位置及参数的步骤。
1、在线路进入建筑物的入口处装设SPD1（在LPZ1的边界处）建筑物内的整个电气系统中的SPD1选择和安装，应当保证局部雷电流大部分在LPZ0A/LPZ1的界面处，转移到接地系统。
由于本建筑物内设有变电所，根据规范GB 50057-2010的要求在低压侧的配电屏上装设Ⅰ类试验的浪涌保护器。
1.1、最大冲击电流Iimp的选择：最大冲击电流应满足安装点根据IEC 62305-1：2010 附录E﹒2雷击建筑物引起的电涌（损害源S1）或50343-2012 式5.4.3-1~2，和根据IEC 62305-1：2010 附录E﹒3﹒1或GB 50057-2010 表5 雷击线路引起的电涌选择（损害源S3）的要求。
1.2、确定被保护设备的耐冲击电压额定值UwGB50057-2010 第6.4.4条或GB50343-2012 第5.4.3条均给出了三相配电系统中各种设备耐冲击电压额定值Uw（见表1）1.5、检验是否符合GB 50057-2010 的要求根据GB 50057-2010 第6.4.5~7条的条文说明，建筑物内系统在以下条件下的到保护，满足下列条件之一：2、在分配电箱处装设第二级浪涌保护器SPD2根据GB 50343-2012 第5.4.3条第3款，在分配电箱装设的Ⅱ级试验的浪涌保护器作为后级保护。
2.1、SPD2的（8/20μs）取值2.4、检验是否符合GB 50057-2010 的要求根据GB 50057-2010 第6.4.5~7条的条文说明，建筑物内系统在以下条件下的到保护：2.4.1、SPD2在能量上与上游的SPD1配合好。
防雷装置(SPD)的检测、测试方法及技术标准一、防雷装置(SPD)的选择标准一般情况：380V电源选择XXXX—385类型防雷装置(SPD)；220V不稳压电源选择XXXX —385类型防雷装置(SPD)；220V稳压电源选择XXXX—275类型防雷装置(SPD)；低于60V电源选择XXXX—75类型防雷装置(SPD)；站联、场联、半自动选择XXXX—130类型防雷装置(SPD)；视频、RJ45网络、通道属于串联型防雷。
二、防雷装置(SPD)的检测1、检测项目：外观检测。
，2、检测方法：目测。
3、检测时间：机械室或室外设备日常巡视及信号设备受到雷害侵袭时。
4、检测部位：防雷装置(SPD)的“显示窗口”或工作“指示灯”。
“显示窗口”的正常显示均为绿色；工作“指示灯”着灯为正常显示，显示若出现下列情况为防雷装置(SPD)的模块失效，该防雷装置(SPD)为不合格。
—20D(40D)系列防雷装置(SPD) “显示窗口”显示“DEFECT”.1）CXX2）其他系列防雷装置(SPD) “显示窗口”显示“红色”或工作“指示灯”灭灯。
三、防雷装置(SPD)的测试方法（一）测试前的准备：将测试仪表后面办“显示选择”两扳动开关置“自动”位（即两开关置自动位内侧）并将测试仪的正、负测试笔分别接入测试仪的正、负接线孔，打开测试仪后面的电源开关，显示屏显示＂０００＂，进入待测SPD装置状态。
（二）SPD的组成：一般来说防雷装置(SPD)是由压敏电阻、放电管、脱钩装置组成的.具体组成情况见产品说明书．（三）SPD的测试：1、使用＂自动＂位测试压敏电阻：将前面板“测试选择”键放置在压敏电阻位；将前面板的“Ｕ０.７５选择”键放置在自动位，接被测压敏电阻, 开启“高压启动”键, “高压指示灯”着“红灯”,待“显示屏”的测试数据稳定后,此时“显示屏”显示的是压敏电阻的ＵＩmA(v) 条件下的工作电压值;再按压“漏流”键不松手此时“显示屏”显示的是Ｕ０.７５条件下的漏流值，此时压敏电阻测试完毕，应按压“高压停止”键关闭高压启动．２、使用“人工”位测试放电管将前面板测试选择”键放置在放电管位；将前面板的“Ｕ０.７５选择”键放置在人工位，开启“高压启动”键，“高压指示灯”着“红灯”,用“高压予置”键将起始电压调到15V, 接被测放电管，按压“升压”键“放电指示灯”着“绿灯”时，“显示屏”显示的数值为ＵＩmA(v) 条件下放电管的直流击穿电压值．若继续测试时,需待高压予置电压显示值稳定后再接入放电管, 按压“升压”键; 若不在测试其他放电管时, 应按压“高压停止”键关闭高压启动．3、使用＂自动＂位测试防雷装置(SPD)的导通电压：将前面板“测试选择”键放置在压敏电阻位；将前面板的“Ｕ０.７５选择”键放置在自动位，接被测防雷装置(SPD)，开启“高压启动”键, “高压指示灯”着“红灯”,待“显示屏”的测试数据稳定后,此时“显示屏”显示的是该防雷装置(SPD)的导通电压工作电压值;再按压“漏流”键不松手此时“显示屏”显示的是该防雷装置(SPD)的导通电压工作电压条件下的漏流值，此时该防雷装置(SPD)的导通电压测试完毕，应按压“高压停止”键关闭高压启动．4、注意事项：1）测试时，不要触及测试孔、测试线夹等高压处，以免高压电击伤人。
低压电源电涌保护器（SPD）的选择和安装方法低压电源电涌保护器（SPD）的选择和安装方法北京市避雷装置安全检测中心王凤山宋海岩1 问题的提出近些年来，为了防御雷电对电气、电子设备的危害和保障人身安全，人们比较注意对供电系统进行雷电过电压（电流）的防护，不少防雷公司为用户低压电源系统安装了电涌保护器，与其它防雷措施结合在一起进行综合防护，避免或减少了雷电灾害造成的损失。
但是，目前对采用哪种类型的电源电涌保护器、安装位置及数量，防雷界持有不同的看法，在所发布的各种防雷技术规范也不统一，我国在供电系统的接地方式在新、旧建筑物中用电设备的特殊性等也不相同。
这些问题的存在，使防雷设计、施工者和检测工作者在实际工作中带来了一定的困难。
为此，本文试图根据IEC、GB等有关标准，对如何选择和安装低压电源电涌保护器，提出我们的意见和建议，以供参考。
2 Ⅰ级分类试验电源电涌保护器（SPD）的选用条件2.1 Ⅰ级分类试验的电流波形：按IEC的定义，Ⅰ级分类试验是用标称放电电流In、1.2/50μS冲击电压和最大冲击电流Iimp所做的试验。
最大冲击电流在10ms内通过的电荷Q(As)等于幅值电流Ipeak(kA)的二分之一，即Q(As)=0.5Ipeak(kA)。
按其定义，Ⅰ级分类试验的电流波形应为10/350μs。
IEC 61312-3：2000、IDT中规定：从LPZ0A穿入LPZ1的线路承载着局部雷电流，SPD(Ⅰ级分类试验)在此界面上将这些局部雷电流大部分被分流。
因此，Ⅰ级分类试验的电涌保护器(SPD)是为防御直击雷的雷电流而使用的。
2.2 Ⅰ级分类试验电源电涌保护器（SPD）的使用场所根据上述分析，明确了Ⅰ级分类试验电源电涌保护器（SPD）的波形和防御对象，确定其使用场所如下：（1）供电系统所在的建筑物有防直击雷装置的供电电源的进线处。
（2）邻近建筑物有防直击雷装置，并与本建筑物采用电力线连通时，本建筑物供电电源的进线处。
低压配电柜上SPD的选择和安装为防止或减少雷击电涌或暂时过电压造成低压配电柜设备的损坏，一般安装电涌保护器，即SPD，本文将列述SPD的选择与配置要点及安装方式。
标签低压配电柜；SPD；参数SPD，又名电涌保护器，是目前在限制瞬态过电压和分走电涌电流的器件，也被称为“避雷器”或“过电压保护器”。
一般用于防止和减少建筑物雷击或暂时过电压造成的低压电气设备的损坏，尤其是在建筑物内低压配电柜上安装SPD，以防止与减少雷击等问题。
国际标准中，对共用接地系统、信息系统的等电位连接、特殊装置或场所的等电位联结、SPD安装都有要求与规范标准。
1 SPD的选择用于低压配电器的SPD可分为电压开关型SPD、限压型SPD、组合型SPD 等三大类，这三类SPD的型式试验也对应地分为Ⅰ级Iimp、Ⅱ级In和Imax、Ⅲ级Uoc，其是Ⅰ级试验中的冲击电流使用波形为10/350µs，是首次雷击的雷电流参数，已被IEC（国际电工委员会）和GB50057所采用。
除此之外，SPD还可按使用地点、是否可接触、安装方式、脱离器的情况、有无串联阻抗等条件对其进行分类。
1.1 SPD的性能参数1.1.1 最大持续运行电压Uc：SPD的额定电压，可以持续加在SPD上，不会使SPD动作的最大交流电压有效值或直流电压值，这一数值是根据SPD所在的低压配电柜型式和供电质量来进行选择的，如果选低了会出现经常性误动作，对配电柜系统产生一定的影响，反之则可能带来残压或电压保护水平偏高，使保持功能受到影响。
1.1.2 电压保护水平Up：SPD能起到限制电压的性能参数。
电压开关型的SPD为电压保护水平，简称保护电平；限压型SPD为残压，此值的选择主要是根据被保护电气线路和设备的绝缘耐冲击过电压额定值而言。
1.1.3 冲击电流Iimp、标称放电电流In：SPD必须能够承受预期通过冲击电流Iimp、标称放电电流In的雷电流，Iimp冲击电流Iimp值适用于Ⅰ型SPD，即电压开关型SPD；In标称放电电流则适用于Ⅱ级和Ⅲ级SPD，即限制级与组合级。
电涌保护器（SPD）工作原理和结构及选择及安装电涌保护器（SPD）工作原理和结构电涌保护器（Surge protection Device）是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于电涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类1、按工作原理分：1.开关型：其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。
用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。
2.限压型：其工作原理是当没有瞬时过电压时为高阻扰，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。
用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。
扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分：（1）电源保护器：交流电源保护器、直流电源保护器、开关电源保护器等。
（2）信号保护器：低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的基本元器件及其工作原理1.放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1或零线（N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。
1：SPD的接地线径？答：数据线：要求大于2.5mm2 ；当长度超过0.5米时要求大于4mm2。
YD/ T5098-1998。
电源线：相线截面积S≤16mm2 时，地线用S；相线截面积16mm2≤S≤35m m2 时，地线用16mm2 ；相线截面积S≥35mm2时，地线要求S/2；GB 50054第2.2.9条。
2：与SPD相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AM1-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由于其工作曲线In值的不同，因此推荐使用D型。
3：可否使用熔断丝？应注意那些问题？答：可以使用防雷熔断丝，但不能使用一般熔断丝；我们使用的防雷熔断丝，规格是VSP-100KA、70KA、40KA、20KA。
防雷熔断丝是对雷电脉冲进行响应，一般熔断丝是对工频或直流电流进行响应。
使用熔断丝和使用微型断路器的区别在于：1、熔断丝的过电流工作曲线受环境温度影响大，对过电流的断开没有微型断路器可靠；2、座装的熔断丝在受到8/20μs雷电过电压冲击的时候，会从底座中跳出来，使SPD无法正常工作；3、焊接的熔断丝当SPD劣化以后，无法象微型断路器那样在小于5s的时间内断开，易发生短路和火灾危险，不符合GB 50054和GB 50057标准的要求。
6：开关型SPD和限压型SPD的区别？答：开关型SPD为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型SPD为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。
因此，一般在建筑物入口处选用如Asafe系列的开关型SPD来泄放雷电能量，然后，在后级电路使用如AM系列的限压型SPD来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种SPD需配合使用，方能保证配电线路中设备的安全。
10：雷电保护产品的称呼有好几种，有什么区别？答：本质上没有什么区别，都是对浪涌电压进行放电的器件，简称为SPD。
根据不同的应用场所，大体上可分为供电系统保护、计算机网络系统保护、过程控制保护。
称为“电涌保护器”更确切。
11：普通电子产品上使用的氧化锌压敏电阻和防雷产品上使用的氧化锌压敏电阻有什么不同？答：雷电保护用的氧化锌压敏电阻具有放电电流大，限制电压低，具有较大的能量耐受能力；而普通电子产品上使用的氧化锌压敏感电阻不具备这些特点。
12：电源是否要按照GB50057-94（2000版）设计A、B、C、D四级保护？答：不是！IEC61643-12（考虑0.8的安全系数）和GB50057-94（2000版）把220/380电源从电源设备处到终端设备的绝缘耐冲击电压额定值分为四级，既A≤6 kV、B≤4kV、C≤2.5kV、D≤1.5kV，与保护分级是两回事。
为了实现把浪涌电压限制在设备能承受的水平内，分设几级保护完全取决于实际情况。
就是说为了能实现把浪涌过电压限制在设备能承受的水平内，需要几级保护就设几级保护。
但一定要按逐级分流、分级保护的方法，才能保证SPD即有很长的寿命，又能把电源系统雷击浪涌电压限制在设备能承受的水平内。
13：氧化锌压敏电阻SPD能对电源过压起到保护作用吗？答：不能！浪涌电压是指迭加在电源上的瞬间脉冲，是存在时间极短的阶跃函数（几百μs）。
而电源过压是指电源电压持续偏高的现象，是存在时间较长的稳态函数（几秒-几分钟），对称性偏高是电网波动或电网负荷出现大的变化引起，非对称偏高由电源系统出现接地故障或单相特大负荷变动引起。
SPD通流时，强大的涌流在导通电阻上的电压降就是被保护的电压Up，这个电流能量引起SPD发热。
当发热温升超过氧化锌压敏电阻的极限时，将出现不可恢复性损坏。
由于浪涌电压持续的时间非常短暂，因此巨大的涌流引起的氧化锌压敏电阻发热不足以超出极限值，而电源过压尽管电流小，但持续的时间长，MOV很快升温到损坏的极限值。
因此SPD不能用于电源系统过压保护！14：在D级、C级SPD保护产品中，最大持续工作交流电压（Uc）的选择有什么要求？答：GB50057-94（2000版）规定了在不同接地系统的Uc值，生产厂家一般能提供不同级别的几种Uc值供选择，对于220V/380V的电源系统，考虑到电源的波动性，D级通常选择Uc=275V，它的限制电压Up≤1200V，在C级通常选择Uc=385 V或420V，它的限制电压Up≤1800V或1900V，在B级通常选择Uc=550V或51 0V，它的限制电压Up≤2500V。
有的用户提出在D级应该选择Uc=385V，理由是当发生电源接地故障引起电压升高时，不至于损坏SPD，殊不知它的限制电压超出了15 00V（Up≤1800V），设备将得不到很好的保护。
接地故障引起的电源电压升高毕竟是极少出现的故障，所引起的设备损坏不属于SPD保护的范畴。
16：选用8/20μs和10/350μs的区别是什么？答：防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！17：有的厂家推荐B级、C级、D级尽量选用30kA（10/350μs）、100kA（8 /20μs）和40kA（8/20μs）的产品，为的是可靠性高？答：避雷针已把雷电流的绝大部分分流到地，剩下的部分靠SPD进一步分流，选型设计中比较遵从的最大的雷电流是210KA。
空旷的场地，选用大通流能量完全有必要，如在铁路沿线使用的SPD损坏率就说明这个问题。
但在工矿企业、楼堂馆所、民用住宅等城市建设中，周围建筑多，完全没有必要选用这么大规格的SPD！厂家推荐往往夹着商业利益的驱动！试想在几十年的生活中，有多少这么大的雷击？雷电流被多次分级分流后，到达终端时的能量已经非常的小，在D级选用10kA足矣！雷击浪涌电压经过逐级分流后，能量逐渐减少，另一方面随着线路的传输，能量也在不断的衰减，完全没有必要选用大通流规格的SPD，使成本上升。
18：选用氧化锌防雷电涌保护器，静态漏电流是否越小越好？答：不是！反映氧化锌压敏电阻电涌保护器的重要技术指标之一是在多次额定通流后的漏电流变化率，而不是初始漏电流的大小，一个合格的SPD初始漏电流一般不大于40μA。
多数国产的电涌保护器，初始漏电流都很小（多数小于5μA），但承受额定通流放电后，漏电流开始增大，并且随着放电次数的增加，漏电流持续增大加，当漏电流增加到一定值时，SPD开始发热，劣化速度变快，极易引起火灾，这是非常危险的！多数进口的电涌保护器初始漏电流都比较大（5-30μA），但经受多次额定通流放电后，漏电流确增加的很少，这是非常重要的指标。
漏电流变化大的电涌保护器，安全性、可靠性及使用寿命都较低，漏电流变化率越低，电涌保护器使用的安全性和可靠性以及使用寿命越高。
19：为什么氧化锌压敏电阻防雷电涌保护器，经过放电后，它的压敏电压发生变化？答：氧化锌压敏电阻在大电流放电状态时，部分晶界层会遭到永久性的破坏，如果遭到破坏的晶界层呈破裂性质，那么压敏电压向-方向（降低方向）发展，漏电流增加的较快；如果遭到破坏的晶界层呈破裂性质，那么压敏电压向+方向（增加方向）发展，漏电流增加的很少，多数进口的氧化锌压敏电阻电涌保护器在大电流放电后，压敏电压向+方向（增加方向）发展，漏电流变化率很小。
21：氧化锌压敏电阻电涌保护器的热脱扣机构是什么原理？答：氧化锌压敏电阻电涌保护器的热脱扣机构是一个温度控制脱扣机构，在导电极与氧化锌压敏电阻连接的部位，使用低温焊锡材料进行焊接，根据GB18802.1-2002中7.7.2.1条，氧化锌压敏电阻电涌保护器放置在环境温度为80℃+5K的加热箱中保持24h，电涌保护器的热脱扣机构不应动作。
在室内安装使用的SPD其上限温度控制在120℃以下，因此电涌保护器的热脱扣机构使用在这个温度内脱扣的低温焊锡材料进行焊接，当出现温度超限时，低温焊锡材料熔化，连接部位在储能弹簧的作用下，使其迅速分离脱扣，断开与电源的连接，达到保护目的。
22：能否控制电涌保护器的放电电流，使它不发生过放电损坏？答：目前还不能进行控制！放电电流的多少取决于以下因素：1、电涌电压，2、电涌保护器的限制电压值。
在相同的限制电压情况下，电涌电压越高，放电电流也越大；在相同的电涌电压的能量下，限制电压越低，通过的放电电流也越大。
23：氧化锌压敏电阻电涌保护器的压敏电压是怎样定义的？答：压敏电压是指通过一个电流时，在器件每端测得的电压，因此，谈到氧化锌压敏电阻电涌保护器的压敏电压，必须说明通过的是多大的电流。
在氧化锌压敏电阻的产品手册中，通常给出的是1mA或0.1mA电流时的压敏电压。
24：电涌保护器的印字标志Un、Up、Uc各代表什么含义？答：Un表示SPD标称工作电压，Up表示SPD在额定放电电流的情况下的限制电压，Uc表示可以加在SPD两端连续持久的最大交流电压有效值或直流电压。
25：为什么氧化锌压敏电阻电涌保护器标识有的只标Imax，有的只标In？答：In是一个可以承受多次放电而不改变技术性能的值，Imax是一个可以承受的最大极限放电电流，经过Imax放电后不考虑技术性能改变。
只标Imax的产品，易给使用者造成产品放电电流指标高于同类产品的错觉，选用时应特别注意！213,问：电涌保护器SPD系列05年推出了哪些新产品？（1）新增PRD100r 2P、4P，Uc＝440V。
（2）推出雷公系列ST固定式电涌保护器。
3P+N中有了带远程指示的产品；Uc提高到340V、440V；故障报警指示为电子式：红灯标明内部已损坏，需要更换；绿色表示正常。
原ST产品为机械指示窗口。
（3）全新的PRF1产品：电压保护水平Up降低到0.9和1.5kV, 无需加装解耦器；PRF1 N/PE 1P 50、100；Combi PRF1组合式（已将前端保护断路器组合到电涌保护器中）。
214,问：电涌保护器新ST系列1P G型产品可用于什么场合？G型产品是N-PE产品，用于零线的保护。
可与3个1P的产品连接使用组成一个3P+N的产品。
也可以用于做建筑物的等电位连接215,问：电涌保护器配合的基本原则?1．进线端的电涌保护器与被保护设备之间的距离小于15米。
