支撑气弹簧的设计安装指导

[键入文字]
气弹簧安装气弹簧使用注意事项
气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件，在工程机械中，主要应用于罩盖、门等部位。

　
 气弹簧的出现更是将人类的省力优势提升了一个地步。

气弹簧的运用规模也变得广泛起来，在工程修建职工看来，气弹簧是最佳的省力东西。

气弹簧的品种和款式各不相同，但他们的运用原理都是相同的，在运用气弹簧时，你需要了解它的作业原理和装置办法。

下面小编为大家介绍气弹簧安装及气弹簧使用注意事项。

 气弹簧安装
 1、气弹簧活塞杆必须向下位置安装，不得倒装，这样可以减低摩擦和确保最好的阻尼质量及缓冲性能。

 2、决定支点安装位置是气弹簧能否正确进行工作的保证，气弹簧必须用正确方法安装，即当关闭时，让其移过结构中心线，否则，气弹簧会经常自动将门推开。

 3、气弹簧在工作中不应受到倾斜力或横向力的作用。

不得作扶手用。

 4、为确保密封的可靠性，不得破坏活塞杆表面，严禁将油漆和化学物质等涂在活塞杆上。

也不允许将气弹簧先安装在所需位置后喷、涂漆。

1。

气弹簧使用指南一、气弹簧综述气弹簧(gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。

气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力，气弹簧和机械弹簧的最大区别在于：前者的力－位移曲线斜率很小，在整个运动行程中力值基本保持不变，后者的力－位移曲线斜率很大。

根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。

※自由型气弹簧（压缩气弹簧）只有伸展（无外力作用下，长度最长）和压缩（外力大于气弹簧的推力，长度最短）两种状态，在行程中无法自行停止，主要起支撑作用，该类气弹簧有恒阻尼和变阻尼两种结构。

在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。

※自锁型气弹簧（升降可锁定气弹簧、角调可锁定气弹簧）通过其内部的阀门可以将气弹簧锁定在行程的任意位置，根据内部结构的不同，该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

自锁型气弹簧同时具备支撑、高度和角度调节的功能，而且操作方便灵活，结构简单。

因而在医疗设备、家具、汽车等行业得到广泛应用。

※随意停气弹簧（平衡气弹簧）通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使气弹簧停在行程中的任意位置，但没有额外的锁紧力，它的特点介于自由型气弹簧和自锁型气弹簧之间。

主要应用在厨房家具、医疗器械、电子产品等行业。

※牵引气弹簧（拉伸气弹簧）是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。

牵引气弹簧中也有相应的自由型、自锁型等产品。

※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变，可以明显的对相连的机构的速度起阻尼作用，该类产品有多种结构以适合不同的用途。

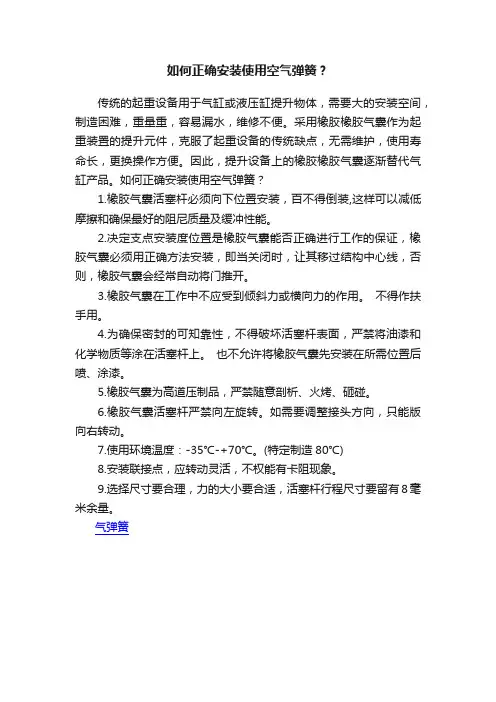

如何正确安装使用空气弹簧？
传统的起重设备用于气缸或液压缸提升物体，需要大的安装空间，制造困难，重量重，容易漏水，维修不便。

采用橡胶橡胶气囊作为起重装置的提升元件，克服了起重设备的传统缺点，无需维护，使用寿命长，更换操作方便。

因此，提升设备上的橡胶橡胶气囊逐渐替代气缸产品。

如何正确安装使用空气弹簧？
1.橡胶气囊活塞杆必须向下位置安装，百不得倒装,这样可以减低摩擦和确保最好的阻尼质量及缓冲性能。

2.决定支点安装度位置是橡胶气囊能否正确进行工作的保证，橡胶气囊必须用正确方法安装，即当关闭时，让其移过结构中心线，否则，橡胶气囊会经常自动将门推开。

3.橡胶气囊在工作中不应受到倾斜力或横向力的作用。

不得作扶手用。

4.为确保密封的可知靠性，不得破坏活塞杆表面，严禁将油漆和化学物质等涂在活塞杆上。

也不允许将橡胶气囊先安装在所需位置后喷、涂漆。

5.橡胶气囊为高道压制品，严禁随意剖析、火烤、砸碰。

6.橡胶气囊活塞杆严禁向左旋转。

如需要调整接头方向，只能版向右转动。

7.使用环境温度：-35℃-+70℃。

(特定制造80℃)
8.安装联接点，应转动灵活，不权能有卡阻现象。

9.选择尺寸要合理，力的大小要合适，活塞杆行程尺寸要留有8毫米余量。

气弹簧。

支撑气弹簧的设计安装指导
设计和安装支撑气弹簧是确保气弹簧能够正常工作和提供适当支持的重要步骤。

以下是一种设计和安装支撑气弹簧的指导：
第一步：确定需求和规格
首先，需要确定支撑气弹簧的需求和规格。

这包括支撑气弹簧的负载能力、工作压力范围、行程要求以及所需的尺寸和形状等。

第二步：选择适当的气弹簧
第三步：设计支撑气弹簧的安装方式
在设计支撑气弹簧的安装方式时，需要考虑几个因素。

首先，气弹簧应安装在合适的位置，以提供所需的支撑力和推力。

其次，需要考虑气弹簧的行程和尺寸，以确保安装的空间足够。

最后，还需要考虑气弹簧的安全性和稳定性，以防止意外事故的发生。

第四步：准备安装所需的工具和材料
在安装支撑气弹簧之前，需要准备适当的工具和材料。

这可能包括扳手、螺丝刀、螺纹锁紧剂和支撑气弹簧的附件等。

第五步：安装支撑气弹簧
首先，确定气弹簧的正确安装位置。

然后，使用适当的工具将气弹簧固定在所需位置上。

在紧固气弹簧的螺纹时，可以在螺纹上涂抹一些螺纹锁紧剂，以确保气弹簧的安全和可靠。

安装完成后，检查气弹簧是否安装正确并紧固。

第六步：进行测试和调整
安装完成后，进行测试以确保气弹簧能正常工作。

检查气弹簧的压力和行程是否满足需求。

如果有需要，进行必要的调整，以确保气弹簧能够提供适当的支撑力和推力。

第七步：定期维护和检查。

442019.06CMTM气弹簧在工程机械行业中应用势头十分迅猛，其内部充有惰性气体或油气混合物，运用活塞杆横截面积小于活塞横截面积产生的压力差，实现活塞杆运动的工作原理, 气弹簧可以看作是一根“恒力”的伸缩杆，在整个运动行程中，力值基本保持不变。

气弹簧大多数应用于门、发动机罩等部位，无需外界动力，举力稳定用于实现缓冲、支撑、角度调节等功能，这种气弹簧只有最长与最短两个静态使用位置，在工作中无法自动停止。

在安装气弹簧时，要进行最大支撑力校核和安装位置计算，保证铰链不破坏，气弹簧打开和关闭不会产生尺寸干涉。

1 气弹簧外形尺寸的确定（1）选择尺寸要合理，力的大小要合适，气弹簧活塞杆行程（S ），一般为活塞杆实际使用行程＋（3～10）mm 。

（2）气弹簧活塞杆实际使用行程=仓门完全开启时两连接中心距离－仓门完全关闭时两连接中心距离。

（3）气弹簧伸展长度L 计算公式为L=S+B+L1+L2，其中S 为气弹簧活塞杆行程；B 为缸筒长度；L1为气弹簧完全压缩状态时，气弹簧接头安装中心至缸体安装断面的距离；L2为气弹簧安装中心至缸体安装断面的距离，如图1所示。

2 气弹簧参数活塞杆直径d,钢筒内径D ，行程S ，伸展长度，最小伸展力。

按GB/T2348选取气弹簧活塞杆直径一般为6mm ，8mm ，10mm ，12mm ，14mm ，20mm ，25mm（参见表1）。

摘　要：工程机械用气弹簧的地方比较多，主要用于门、机罩等部位。

如何合理地选配安装气弹簧是很关键的问题。

关键词：气弹簧 尺寸参数 受力分析 选型 安装设计工程机械气弹簧安装设计分析Installation Design Analysis of Air Spring for Construction Machinery力士德工程机械股份有限公司 吴渠兰/WU Qulan图1 气弹簧伸展长度尺寸示意图（4）通过对气弹簧两个连接支撑点位置的合理调整，确定气弹簧的伸展长度L 和活塞杆行程S ，然后根据计算所得F1力值大小确定气弹簧产品系列，即活塞杆和缸体的内径。

气弹簧的安装方式怎么计算？气弹簧气动支撑杆的安装方法1 气弹簧的特点气弹簧是一根举力(本文用F表示)近似不变的伸缩杆,在汽车,飞机,医疗器械,宇航器材,纺织机械等领域都有广泛的应用。

它的内部构造是一条可在密闭筒腔内作直线运动的活塞杆。

密闭筒腔内充满由高压气体和可溶解部分高压气体的液体所构成的液2气两相混合体。

气弹簧的举力由高压气体推动活塞杆产生。

推动力决定于高压气体的压强。

高压气体在液体中的溶解量随气体压缩增加(此过程对应气弹簧工作于压缩阶段),随气体膨胀而减少(此过程对应气弹簧工作于伸长阶段),使得密闭筒腔内的高压气体的密度始终维持一个近似恒值,也就是气压近似不变(即举力近似不变)。

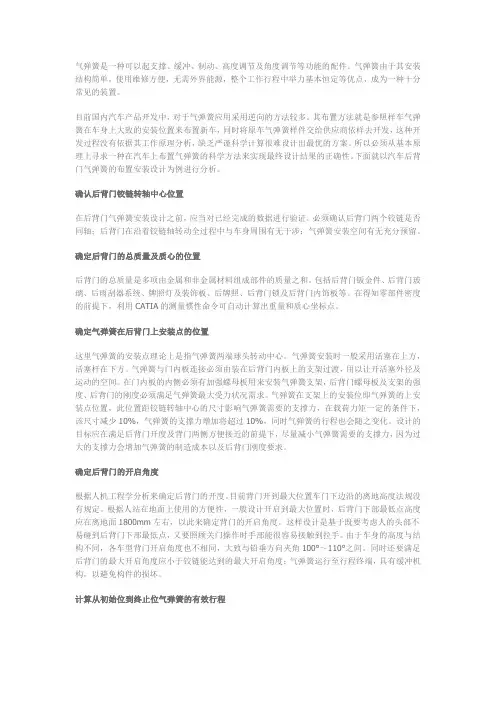

2 气弹簧的安装研究表面上看,将气弹簧安装到客车舱门上非常简单,实际上安装设计所要解决的问题远非所想象的简单。

气弹簧在舱门上的一般安装状态已知安装信息只有门体(几何形状,质量,重心,材料等),铰链和开度α要求,未知安装信息却多达6个(X1,X2,Y1,Y2,Z,F)。

而由数学理论知道,要解出6个未知数,必须要解出由这6个未知数构成的6个方程式组成的方程组。

由此可见,要求设计人员从纯理论形态入手解决气弹簧的安装几乎是不可能的。

因此,从工程角度切入,深挖安装信息,简化未知数,是解决气弹簧安装设计问题的关键所在。

2-11 力学分析门体,铰链(门体作开关运动的中心)和气弹簧构成一个杠杆系统。

由于气弹簧对铰心的力臂远小于门重对铰心的力臂,所以这是一个费力杠杆系统。

即是说,气弹簧举力必须远大于门重才可以将门体支撑起来。

这是一个很重要的隐蔽条件。

有了这个条件,才可以初选多大举力的气弹簧。

气弹簧的举力可以确定为门重的3倍左右。

当然也可以确定为门重的2倍,4倍,5倍,6倍左右。

对同一个门体来说,相对于气弹簧举力取3倍门重,当气弹簧举力取2倍门重时,气弹簧力臂要增大,工作行程要增大,总长度要增加,安装空间增大;反之,当气弹簧举力取4倍以上门重时,气弹簧力臂要减小,工作行程要减小,总长度要减小,安装空间减小。

气弹簧使用指南一、气弹簧综述气弹簧(gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。

气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力，气弹簧和机械弹簧的最大区别在于：前者的力－位移曲线斜率很小，在整个运动行程中力值基本保持不变，后者的力－位移曲线斜率很大。

根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。

※自由型气弹簧（压缩气弹簧）只有伸展（无外力作用下，长度最长）和压缩（外力大于气弹簧的推力，长度最短）两种状态，在行程中无法自行停止，主要起支撑作用，该类气弹簧有恒阻尼和变阻尼两种结构。

在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。

※自锁型气弹簧（升降可锁定气弹簧、角调可锁定气弹簧）通过其内部的阀门可以将气弹簧锁定在行程的任意位置，根据内部结构的不同，该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

自锁型气弹簧同时具备支撑、高度和角度调节的功能，而且操作方便灵活，结构简单。

因而在医疗设备、家具、汽车等行业得到广泛应用。

※随意停气弹簧（平衡气弹簧）通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使气弹簧停在行程中的任意位置，但没有额外的锁紧力，它的特点介于自由型气弹簧和自锁型气弹簧之间。

主要应用在厨房家具、医疗器械、电子产品等行业。

※牵引气弹簧（拉伸气弹簧）是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。

牵引气弹簧中也有相应的自由型、自锁型等产品。

※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变，可以明显的对相连的机构的速度起阻尼作用，该类产品有多种结构以适合不同的用途。

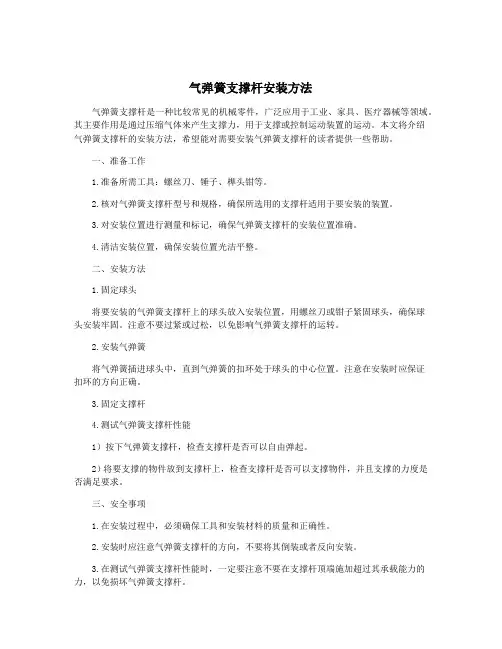

气弹簧支撑杆安装方法气弹簧支撑杆是一种比较常见的机械零件，广泛应用于工业、家具、医疗器械等领域。

其主要作用是通过压缩气体来产生支撑力，用于支撑或控制运动装置的运动。

本文将介绍气弹簧支撑杆的安装方法，希望能对需要安装气弹簧支撑杆的读者提供一些帮助。

一、准备工作1.准备所需工具：螺丝刀、锤子、榫头钳等。

2.核对气弹簧支撑杆型号和规格，确保所选用的支撑杆适用于要安装的装置。

3.对安装位置进行测量和标记，确保气弹簧支撑杆的安装位置准确。

4.清洁安装位置，确保安装位置光洁平整。

二、安装方法1.固定球头将要安装的气弹簧支撑杆上的球头放入安装位置，用螺丝刀或钳子紧固球头，确保球头安装牢固。

注意不要过紧或过松，以免影响气弹簧支撑杆的运转。

2.安装气弹簧将气弹簧插进球头中，直到气弹簧的扣环处于球头的中心位置。

注意在安装时应保证扣环的方向正确。

3.固定支撑杆4.测试气弹簧支撑杆性能1）按下气弹簧支撑杆，检查支撑杆是否可以自由弹起。

2）将要支撑的物件放到支撑杆上，检查支撑杆是否可以支撑物件，并且支撑的力度是否满足要求。

三、安全事项1.在安装过程中，必须确保工具和安装材料的质量和正确性。

2.安装时应注意气弹簧支撑杆的方向，不要将其倒装或者反向安装。

3.在测试气弹簧支撑杆性能时，一定要注意不要在支撑杆顶端施加超过其承载能力的力，以免损坏气弹簧支撑杆。

4.在使用气弹簧支撑杆时，应保持其清洁、干燥，不得在其表面涂抹油脂或者其他润滑剂。

总结气弹簧支撑杆是一种常用的机械零件，安装时需要注意操作的正确性和安全性。

本文介绍了气弹簧支撑杆的安装方法和注意事项，希望能够对读者提供一些参考和帮助。

1.注意不要超负荷使用气弹簧支撑杆的承载能力是有限的，因此在使用时，要避免超负荷使用。

如果气弹簧支撑杆被施加的力度过大，会导致其超负荷，减少其寿命，甚至会引起气弹簧支撑杆的破裂。

在使用气弹簧支撑杆时，必须注意其承载能力。

2.注意环境条件气弹簧支撑杆应在干燥、温度适宜、无腐蚀性气体的环境下使用。
