举升门气弹簧布置与支撑力计算

气弹簧介绍及选型计算气弹簧使用指南一、气弹簧综述气弹簧是一种弹性元件，可以起到支撑、缓冲、制动、高度调节和角度调节等功能。

气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力。

与机械弹簧相比，气弹簧的力-位移曲线斜率很小，在整个运动行程中力值基本保持不变。

根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧和阻尼器几种。

自由型气弹簧（压缩气弹簧）只有伸展和压缩两种状态，在行程中无法自行停止，主要起支撑作用。

该类气弹簧有恒阻尼和变阻尼两种结构，在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。

自锁型气弹簧（升降可锁定气弹簧、角调可锁定气弹簧）通过其内部的阀门可以将气弹簧锁定在行程的任意位置。

根据内部结构的不同，该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

自锁型气弹簧同时具备支撑、高度和角度调节的功能，而且操作方便灵活，结构简单。

因而在医疗设备、家具、汽车等行业得到广泛应用。

随意停气弹簧（平衡气弹簧）通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使气弹簧停在行程中的任意位置，但没有额外的锁紧力，它的特点介于自由型气弹簧和自锁型气弹簧之间。

主要应用在厨房家具、医疗器械、电子产品等行业。

牵引气弹簧（拉伸气弹簧）是一种特殊的气弹簧。

与其他气弹簧不同的是，牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。

牵引气弹簧中也有相应的自由型、自锁型等产品。

阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变，可以明显地对相连的机构的速度起阻尼作用。

该类产品有多种结构以适合不同的用途，在汽车、家电产品、医疗设备上都用得比较多。

二、气弹簧型号标记方法气弹簧的标记由1代号、2活塞杆直径、3缸体外径、4行程、5伸展长度、6活塞杆端接头形式与缸体端接头形式、7最小伸展力组成。

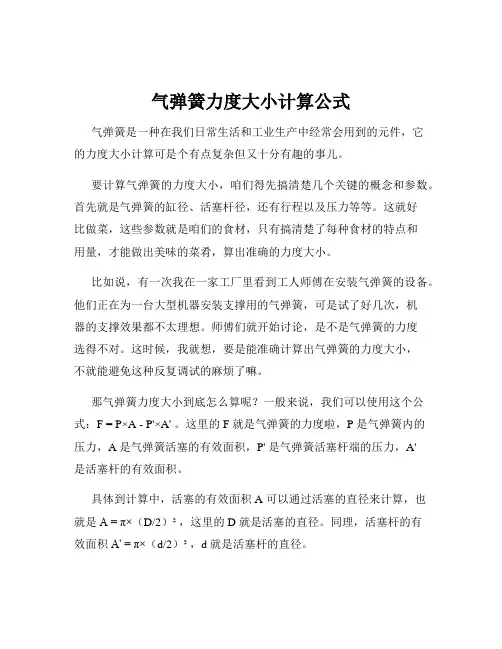

气弹簧力度大小计算公式气弹簧是一种在我们日常生活和工业生产中经常会用到的元件，它的力度大小计算可是个有点复杂但又十分有趣的事儿。

要计算气弹簧的力度大小，咱们得先搞清楚几个关键的概念和参数。

首先就是气弹簧的缸径、活塞杆径，还有行程以及压力等等。

这就好比做菜，这些参数就是咱们的食材，只有搞清楚了每种食材的特点和用量，才能做出美味的菜肴，算出准确的力度大小。

比如说，有一次我在一家工厂里看到工人师傅在安装气弹簧的设备。

他们正在为一台大型机器安装支撑用的气弹簧，可是试了好几次，机器的支撑效果都不太理想。

师傅们就开始讨论，是不是气弹簧的力度选得不对。

这时候，我就想，要是能准确计算出气弹簧的力度大小，不就能避免这种反复调试的麻烦了嘛。

那气弹簧力度大小到底怎么算呢？一般来说，我们可以使用这个公式：F = P×A - P'×A' 。

这里的 F 就是气弹簧的力度啦，P 是气弹簧内的压力，A 是气弹簧活塞的有效面积，P' 是气弹簧活塞杆端的压力，A'是活塞杆的有效面积。

具体到计算中，活塞的有效面积 A 可以通过活塞的直径来计算，也就是A = π×（D/2）²，这里的 D 就是活塞的直径。

同理，活塞杆的有效面积A' = π×（d/2）²，d 就是活塞杆的直径。

不过要注意哦，这里面的压力 P 和 P' 可不是随便定的，它们取决于气弹簧内部的气体状态和外部的工作条件。

比如说，如果气弹簧在高温环境下工作，内部气体的压力可能就会发生变化，从而影响力度大小。

再举个例子，有一次我在修自己的自行车时，想给车座加个气弹簧，让坐起来更舒服。

我去买气弹簧的时候，卖家就问我好多问题，像车座的重量、我希望的支撑力度等等，其实就是在帮我计算合适的气弹簧力度大小呢。

总之，计算气弹簧的力度大小虽然有点复杂，但只要我们搞清楚了那些参数和公式，再结合实际的使用情况，就能选到合适力度的气弹簧，让它在各种设备和装置中发挥出最佳的作用。

气弹簧的计算范文气弹簧是一种常见的弹簧形式，它使用了压缩气体的弹性来产生力。

气弹簧被广泛应用于各种工业和机械设备中，如汽车悬挂系统、家具、工作台等。

在此篇文章中，我们将深入探讨气弹簧的计算原理、设计和应用。

一、气弹簧的基本原理气弹簧是通过压缩气体的弹性来产生力的装置。

它的工作原理可以通过以下公式来描述：F=k*Δx其中，F表示气弹簧的力，k表示气弹簧的柔度系数，Δx表示气弹簧的变形量。

柔度系数k是气弹簧的一个重要参数，它决定了气弹簧的硬度和弹性。

在气弹簧中，气体的压力与气弹簧的变形量存在一定的关系。

根据气体的物理性质和基本气体定律，可以得到气弹簧的压力和变形量之间的关系：P*V=n*R*T其中，P表示气体的压力，V表示气体的体积，n表示气体的物质量，R表示气体的普适气体常量，T表示气体的温度。

根据气体的状态方程，气弹簧的压力与变形量之间的关系可以表示为：P=k*Δx其中，k表示气弹簧的柔度系数，Δx表示气弹簧的变形量。

二、气弹簧的设计计算1.柔度系数k的计算气弹簧的柔度系数k是气弹簧设计中的一个重要参数，它决定了气弹簧的硬度和弹性。

柔度系数k的计算可以通过以下公式来进行：k=(P2-P1)/(Δx2-Δx1)其中，P1和P2表示气弹簧在变形量Δx1和Δx2时的压力。

2. 最大载荷Fmax的计算气弹簧的设计过程中，需要考虑气弹簧的最大载荷Fmax，以确保气弹簧在工作中不会产生过载。

最大载荷Fmax的计算可以通过以下公式来进行：Fmax = P * A其中，P表示气弹簧的压力，A表示气弹簧的有效面积。

三、气弹簧的应用气弹簧作为一种常用的弹簧形式，被广泛应用于各种工业和机械设备中。

1.汽车悬挂系统气弹簧在汽车悬挂系统中起到支撑和缓冲作用。

气弹簧可以根据汽车的负荷和行驶状况来调整气压和弹簧硬度，从而提供更好的行驶舒适性和稳定性。

2.家具气弹簧在家具中广泛应用于升降桌、调整座椅高度等功能。

气弹簧可以根据用户的需求来调整高度，提供更好的使用体验。

气弹簧的选用与计算空气弹簧能在任何载荷作用下保持自振频率不变，能同时承受径向和轴向载荷，也能传递一定的扭矩，通过调整内部压力可获得不同的承载能力。

图：氮气弹簧基本结构气弹簧工作原理：— 1 —在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。

它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。

由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制；缺点是相对体积没有螺旋弹簧小，成本高、寿命相对短。

根据其特点及应用领域的不同，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等。

目前，该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。

它的变形与载荷荷关系特性线为曲线,可根据需要进行设计计。

空气弹簧的结构形式很多，有囊式和膜式等，常用于车辆的悬架和机械设备的防振系统。

气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。

它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。

原理是在密闭的压力缸内充入惰性气体或者油气混合物，腔体内的压力是大气压的几倍或者几十倍。

气弹簧作用时，利用活塞两侧存在的压力差，实现活塞杆的运动。

由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制。

— 2 —气弹簧的缺点是相对体积没有螺旋弹簧小，成本高、寿命相对短。

与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。

标准气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据要求及工况灵活定义。

气弹簧设计计算
气弹簧设计计算涉及以下几个方面:
1. 动力计算: 计算所需的气压以提供所需的力量。

可以使用以下公式计算:
F = P * A
其中，F是所需力量，P是气压，A是活塞面积。

2. 刚度计算: 计算气弹簧的刚度以了解其弹性特性。

可以使用以下公式计算:
K = F / delta_x
其中，K是刚度，F是施加在弹簧上的力量，delta_x是弹簧的变形量。

3. 最大压缩和最大拉伸距离: 确定气弹簧的最大可压缩和最大可伸展距离，以确保设计符合应用需求。

4. 气体容积计算: 确定所需的气体容积以适应气弹簧的设计。

这可以通过考虑活塞行程和气压来计算。

以上只是作为计算的一般指导，实际气弹簧设计计算可能涉及更多具体的参数和条件，具体计算方法应根据设计要求和实际情况进行确定。

因此，在进行气弹簧设计计算时，最好参考相应的设计手册、标准或咨询专业工程师以获得更准确的结果。

气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。

气弹簧由于其安装结构简单，使用维修方便，无需外界能源，整个工作行程中举力基本恒定等优点，成为一种十分常见的装置。

目前国内汽车产品开发中，对于气弹簧应用采用逆向的方法较多。

其布置方法就是参照样车气弹簧在车身上大致的安装位置来布置新车，同时将原车气弹簧样件交给供应商依样去开发，这种开发过程没有依据其工作原理分析，缺乏严谨科学计算很难设计出最优的方案。

所以必须从基本原理上寻求一种在汽车上布置气弹簧的科学方法来实现最终设计结果的正确性。

下面就以汽车后背门气弹簧的布置安装设计为例进行分析。

确认后背门铰链转轴中心位置在后背门气弹簧安装设计之前，应当对已经完成的数据进行验证。

必须确认后背门两个铰链是否同轴；后背门在沿着铰链轴转动全过程中与车身周围有无干涉；气弹簧安装空间有无充分预留。

确定后背门的总质量及质心的位置后背门的总质量是多项由金属和非金属材料组成部件的质量之和。

包括后背门钣金件、后背门玻璃、后雨刮器系统、牌照灯及装饰板、后牌照、后背门锁及后背门内饰板等。

在得知零部件密度的前提下，利用CATIA的测量惯性命令可自动计算出重量和质心坐标点。

确定气弹簧在后背门上安装点的位置这里气弹簧的安装点理论上是指气弹簧两端球头转动中心。

气弹簧安装时一般采用活塞在上方，活塞杆在下方。

气弹簧与门内板连接必须由装在后背门内板上的支架过渡，用以让开活塞外径及运动的空间。

在门内板的内侧必须有加强螺母板用来安装气弹簧支架，后背门螺母板及支架的强度、后背门的刚度必须满足气弹簧最大受力状况需求。

气弹簧在支架上的安装位即气弹簧的上安装点位置，此位置距铰链转轴中心的尺寸影响气弹簧需要的支撑力，在载荷力矩一定的条件下，该尺寸减少10%，气弹簧的支撑力增加将超过10%，同时气弹簧的行程也会随之变化。

设计的目标应在满足后背门开度及背门两侧方便接近的前提下，尽量减小气弹簧需要的支撑力，因为过大的支撑力会增加气弹簧的制造成本以及后背门刚度要求。

气弹簧力值计算
气弹簧（Gas Spring）的力值计算可以通过下面的公式进行：
F = (P × A) - F0
其中，F 表示气弹簧的力值，P 表示气体的压力，A 表示气弹簧的有效活塞面积，F0 表示气弹簧未受力时的力值。

需要注意以下几点：
1. 压力 P 必须使用相应温度和气体类型下的绝对压力值，如果 P 为相对压力，那么需要先将其加上绝对压力。

2. 有效活塞面积 A 一般是根据气弹簧的外形尺寸和特性进行计算得到的，可以参考相关的气弹簧规格表。

3. 未受力时的力值 F0 一般来说是非常小的，可以忽略不计。

4. 计算出气弹簧的力值 F 后，还需要根据具体应用情况进行选择和设计。

需要注意，上述计算公式只是一种简单的气弹簧力值计算方法，实际计算中还应考虑到诸如气体漏气、摩擦力等因素对气弹簧力值的影响，以及气弹簧的动态特性对系统的影响。

因此，在实际使用中，应根据具体应用需要，结合实验测试等方法进行更加准确的气弹簧力值计算和设计。

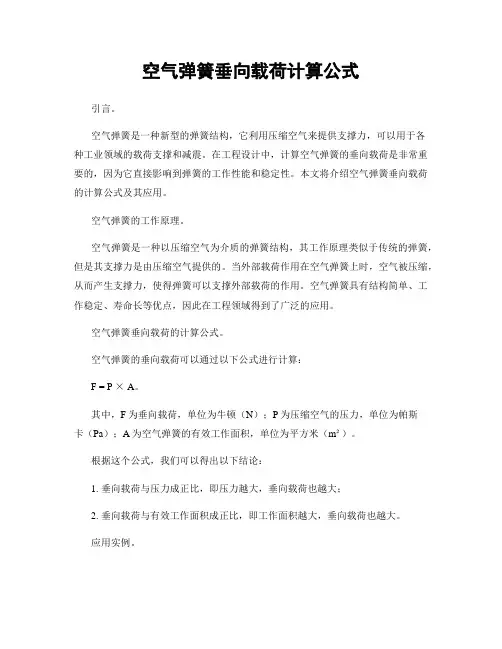

空气弹簧垂向载荷计算公式引言。

空气弹簧是一种新型的弹簧结构，它利用压缩空气来提供支撑力，可以用于各种工业领域的载荷支撑和减震。

在工程设计中，计算空气弹簧的垂向载荷是非常重要的，因为它直接影响到弹簧的工作性能和稳定性。

本文将介绍空气弹簧垂向载荷的计算公式及其应用。

空气弹簧的工作原理。

空气弹簧是一种以压缩空气为介质的弹簧结构，其工作原理类似于传统的弹簧，但是其支撑力是由压缩空气提供的。

当外部载荷作用在空气弹簧上时，空气被压缩，从而产生支撑力，使得弹簧可以支撑外部载荷的作用。

空气弹簧具有结构简单、工作稳定、寿命长等优点，因此在工程领域得到了广泛的应用。

空气弹簧垂向载荷的计算公式。

空气弹簧的垂向载荷可以通过以下公式进行计算：F = P × A。

其中，F为垂向载荷，单位为牛顿（N）；P为压缩空气的压力，单位为帕斯卡（Pa）；A为空气弹簧的有效工作面积，单位为平方米（m²）。

根据这个公式，我们可以得出以下结论：1. 垂向载荷与压力成正比，即压力越大，垂向载荷也越大；2. 垂向载荷与有效工作面积成正比，即工作面积越大，垂向载荷也越大。

应用实例。

假设某工程项目中需要使用空气弹簧来支撑一个重量为1000N的设备，现在我们来计算所需的空气弹簧压力和有效工作面积。

首先，我们需要确定所需的垂向载荷F为1000N。

假设我们选择了一个压力为0.5MPa的空气弹簧，那么根据公式F = P × A，我们可以求解出所需的有效工作面积A为2m²。

因此，在这个工程项目中，我们可以选择一个压力为0.5MPa，有效工作面积为2m²的空气弹簧来支撑这个设备，从而满足所需的垂向载荷。

结论。

空气弹簧的垂向载荷计算公式为F = P × A，通过这个公式我们可以很方便地计算出所需的压力和有效工作面积。

在工程设计中，合理地选择空气弹簧的压力和有效工作面积是非常重要的，它直接影响到空气弹簧的工作性能和稳定性。

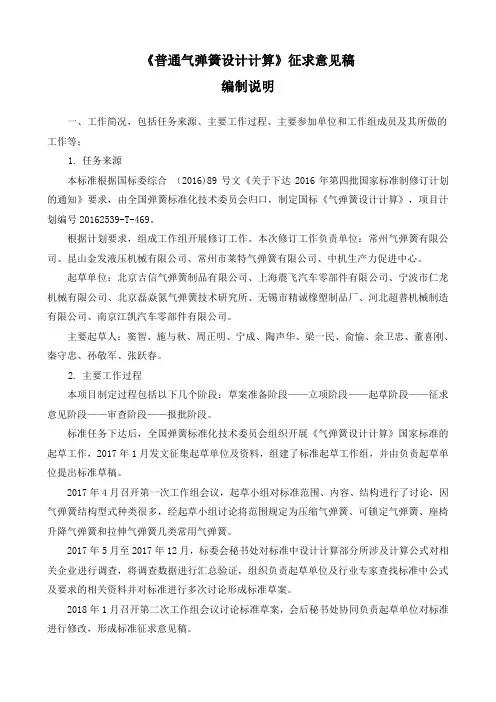

《普通气弹簧设计计算》征求意见稿编制说明一、工作简况，包括任务来源、主要工作过程、主要参加单位和工作组成员及其所做的工作等；1.任务来源本标准根据国标委综合（2016)89号文《关于下达2016年第四批国家标准制修订计划的通知》要求，由全国弹簧标准化技术委员会归口，制定国标《气弹簧设计计算》，项目计划编号20162539-T-469。

根据计划要求，组成工作组开展修订工作。

本次修订工作负责单位：常州气弹簧有限公司、昆山金发液压机械有限公司、常州市莱特气弹簧有限公司、中机生产力促进中心。

起草单位：北京吉信气弹簧制品有限公司、上海震飞汽车零部件有限公司、宁波市仁龙机械有限公司、北京磊焱氮气弹簧技术研究所、无锡市精诚橡塑制品厂、河北超普机械制造有限公司、南京江凯汽车零部件有限公司。

主要起草人：窦智、施与秋、周正明、宁成、陶声华、梁一民、俞愉、余卫忠、董喜刚、秦守忠、孙敬军、张跃春。

2.主要工作过程本项目制定过程包括以下几个阶段：草案准备阶段——立项阶段——起草阶段——征求意见阶段——审查阶段——报批阶段。

标准任务下达后，全国弹簧标准化技术委员会组织开展《气弹簧设计计算》国家标准的起草工作，2017年1月发文征集起草单位及资料，组建了标准起草工作组，并由负责起草单位提出标准草稿。

2017年4月召开第一次工作组会议，起草小组对标准范围、内容、结构进行了讨论，因气弹簧结构型式种类很多，经起草小组讨论将范围规定为压缩气弹簧、可锁定气弹簧、座椅升降气弹簧和拉伸气弹簧几类常用气弹簧。

2017年5月至2017年12月，标委会秘书处对标准中设计计算部分所涉及计算公式对相关企业进行调查，将调查数据进行汇总验证，组织负责起草单位及行业专家查找标准中公式及要求的相关资料并对标准进行多次讨论形成标准草案。

2018年1月召开第二次工作组会议讨论标准草案，会后秘书处协同负责起草单位对标准进行修改，形成标准征求意见稿。

二、标准编制原则和主要内容（如技术指标、参数、公式、性能要求、试验方法、检验规则等）的论据，解决的主要问题，修订标准时应列出与原标准的主要差异和水平对比；a.标准编制原则本标准编写格式按照GB/T 1.1-2009《标准化工作导则》的格式要求进行编写。
