高频电子线路期末试卷3

页眉内容《电子线路》期末考试试卷一、 填空（每空2分，共20分）1、LC 并联谐振回路的品质因数越高，则（ ）越窄；2、两级高频小信号放大器的功率增益和噪声系数分别为G PA1、G PA2和NF 1、NF 2，总的噪声系数NF=（ ）。

3、高频谐振功放用作基极调幅时，其工作在（ ）状态；4、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。

反馈振荡器必须满足起振、平衡和（）三个条件，每个条件中应分别讨论其幅度和（ ）两个方面的要求。

5、调幅信号的同步检波对同步信号的要求是与发射端载频（）6、频率变换电路的输出能够产生输入信号中没有的频率分量。

要实现频率变换功能，必须需要（ ）元件。

7、二极管峰值包络检波适用于（ ）的检波，为了避免惰性失真，需满足（ ）关系。

8、PLL 电路的基本原理是利用( )误差来消除频率误差。

一、填空（每空2分，共20分） 1、 通频带2、3、 欠压4、 稳定 相位5、 同频同相（或相位为固定差）6、非线性7、普通调幅信号8、相位二、简答题(每小题5分，共15分)1．低频信号在通过无线传输前，一般需要调制，为什么？2．为了避免中频干扰，一般采取什么措施？为了避免镜频干扰，一般采取何种措施？ 3. 图1所示振荡电路，能不能够够产生振荡？为什么？1211pA G NF NF -+Ω-≤a a M M RC 21二、简答题(每小题5分，共15分)1、由于需传输的信号频率较低，则所需的天线尺寸就很大，高频信号所需天线的尺寸就较小（2分）；直接传输低频信号会发生频带混叠现象，而高频信号频带资源丰富，信号就不会发生混叠现象（3分）。

2、选择合适的中频（2分）；采用高中频和二次混频技术（3分）。

3、不能振荡（2分）；不满足振荡器的正反馈条件(三点式电路的组成法则)（3分）。

三、分析、计算（65分）1、图2所示电路，下标电容为高频旁路电容或者耦合电容。

已知工作频率为f 0=10MHz ，L ＝1.5μH ，Q 0＝100，N 1/N 2 =4，晶体管在工作条件下测得的Y 参数如下：y ie ＝(2.8＋j3.5)mS ，0.2+j2）mS 。

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

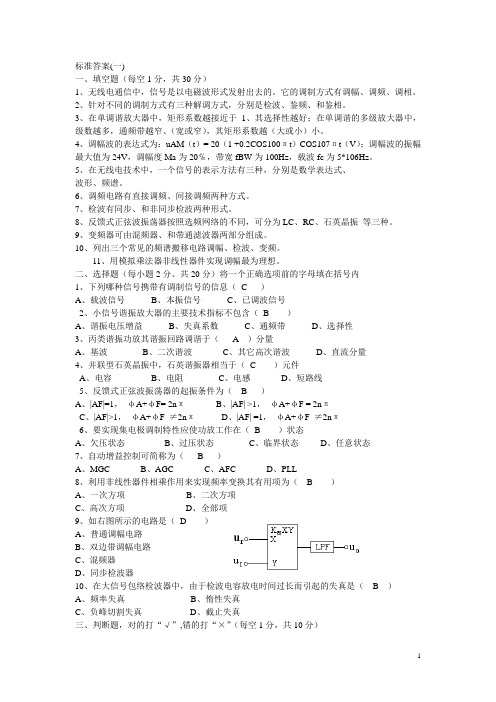

标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。

5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。

6、调频电路有直接调频、间接调频两种方式。

7、检波有同步、和非同步检波两种形式。

8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。

9、变频器可由混频器、和带通滤波器两部分组成。

10、列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。

1、一个完整的通信系统应该由哪几部分组成？试画出其组成框图，并简述各部分的功能。

答：一个完整的通信系统应包括：输入变换装置、发送设备、传输信道、接收设备和输出变换装置五部分，如图所示：输入变换装置：将信源的输出变换成适合传输的电信号；发送设备：将电信号变换成适合信道传输的形式；传输信道：将来自发射机的信号传输到接收机的物理介质；接收设备：将信道传输的信号进行处理，恢复接受信号中包含的信息；输出变换装置：将接收的电信号变换成适合用户接收的形式。

2、某谐振功率放大器输出功率Po已测出，在电路参数不变时，为了提高Po采用提高Vb的方法，但效果不明显，试分析原因，并指出为实现输出功率明显提高可采用什么措施？为什么？答：在电路参数不变时，为了提高Po采用提高的Vb方法，但效果不明显，是因为谐振功率放大器工作在过压工作状态。

为了实现输出功率明显提高可采用提高供电电压Vcc和减小负载电阻Rp的方法，使放大器工作在临界工作状态。

3.无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答：①信号不调制进行发射天线太长，无法架设；②信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式：调幅、调频及调相。

4.谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率高是因为它的工作频率很高，高频谐振功放实质是将直流功率转变为高频功率，为了输出功率足够大，常选在丙类状态下工作，而丙类状态的转换率大于甲，乙类，所以其效率高。

输出不失真是因为它采用选频网络作为负载，使用谐振负载进行选频输出，故输出仍为正弦波，波形不会失真。

5、丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？答：因为丙放输出电流为余弦脉冲，为了保证输出电压为不失真的完整正弦信号，所以一定要用调谐回路作为集电极负载。

回路谐振则信号不失真且效率最高，若回路失谐则管子功耗加大，且易烧坏管子。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。

二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。

（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。

2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。

7. 在高频放大器中，为了提高增益，常采用________和________两种方法。

8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。

9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。

10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。

三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。

12. 请说明高频振荡器起振和稳幅的原理。

13. 简述滤波器的主要技术指标及其作用。

四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。

15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。

五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。

.电子信息科学与技术专业（本）2007 级《高频电子电路》试卷（A）一、填空题（每空 1.5分，共 30分）1.无线电通讯中信号是以形式发射出去的。

它的调制方式有、、。

2.二极管峰值包络检波器的工作原理是利用和RC网络特征工作的。

3.已知 LC回路并联回路的电感 L在谐振频次f0=30MHz 时测得 L=1H ，Q0=100，则谐振时的电容 C=pF和并联谐振电阻 R P=k。

4.谐振回路的质量因数 Q愈大，通频带愈；选择性愈。

5.载波功率为 100W，当 m a=1 时，调幅波总功率和边频功率分别为和。

6.某调谐功率放大器，已知 V =24V ， P =5W ，则当c60% ， P C,I =，若 PCC0CO0保持不变，将c提升到 80%，P c减小。

7.功率放大器的分类，当 2 =时为甲类，当 2 =时为乙类；当<为丙类。

8.某调频信号，调制信号频次为400Hz ，振幅为 2V，调制指数为 30，频偏f=。

当调制信号频次减小为 200Hz，同时振幅上涨为 3V时，调制指数变为。

二、选择题（每题 2分，共 20 分）1.以下哪一种信号携带有调制信号的信息（）A.载波信号B.本振信号C.已调波信号D.高频振荡信号2.设AM 广播电台同意据有的频带为15kHz ，则调制信号的最高频次不得超出（）A.30kHz C.15kHz D.不可以确立3.设计一个频次稳固度高且可调的振荡器，往常采纳（）A.晶体振荡器B.变压器耦合振荡器C.RC相移振荡器D.席勒振荡器4.在调谐放大器的 LC回路两头并上一个电阻 R，能够（）A.提升回路的 Q值B.提升谐振频次C.加宽通频带D.减小通频带5.二极管峰值包络检波器合用于哪一种调幅波的解调（）A.单边带调幅波B.克制载波双边带调幅波C.一般调幅波D.残留边带调幅波6.以下表述正确的选项是（）A.高频功率放大器只好位于接收系统中B.高频功率振荡器只好位于接收系统中C.调制器只好位于发送系统中D.解调器只好位于发送系统中7.某丙类谐振功率放大器工作在临界状态，若保持其余参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A.过压B.弱过压C.临界D.欠压8.如右图所示电路，以下说法正确的选项是（）A.该电路因为放大器不可以正常工作，不可以产生正弦波振荡B.该电路因为没有选频网络，不可以产生正弦波振荡C.该电路因为不知足相位均衡条件，不可以产生正弦波振荡D.该电路知足相位均衡条件，可能产生正弦波振荡9.对于间接调频方法的描绘，正确的选项是（）A.先对换制信号微分，再加到调相器对载波信号调相，进而达成调频B.先对换制信号积分，再加到调相器对载波信号调相，进而达成调频C.先对载波信号微分，再加到调相器对换制信号调相，进而达成调频D.先对载波信号积分，再加到调相器对换制信号调相，进而达成调频10.已调波u(t )U m cos(c A1t )t，则其(t ) 表达式为（）A. A1tB. A1t2C. 2A1tD. A c t三、简答题（每题 5分，共 10 分）1.在接收设施中，变频器的作用是？变频器是怎么构成的，绘出变频前后的波形。

一、填空题1、为了加宽调谐放大器的通频带，可以在谐振回路两端并联电阻，此时放大器的增益 减少（或降低） 。

2、小信号调谐放大器一般工作于 甲类，高功放一般工作于 丙 类。

3、从晶体管角度看，影响高频小信号放大器的稳定性的因素为 C b ’c /C μ/Y re ，为了提高其稳定性，常用的措施有 中和法 和 失配法 。

5、并联LC 回路在高频电路中作负载，具有 选频和阻抗匹配 功能。

6．在小信号谐振放大器中，三极管的集电极负载通常采用 LC 回路 ，它的作用是 选频 。

7、一高功放工作于临界状态，若输入信号的中心频率突然增大较多，则工作状态变为增大 ，晶体管工作是否安全 不安全 。

8、一高功放工作于临界状态，若外接负载间变然短路，则工作状态 过压 ，晶体管工作是否安全 安全 。

9、欲使工作于过压状态的高功放调至临界状态，可以增大 Ucc 参数。

10、丙类谐振功率放大器按晶体管集电极电流脉冲形状可分为 欠压 、 临界 、 过压三种工作状态，它一般工作在 临界 状态。

11、高频谐振功率放大器为了提高效率而工作在 丙 类状态，其导通角θ小于 900，因此要求放大器的基极偏压U BB 小于 发射结截电压(U TH ) 。

12、已知丙类谐振功率放大器工作在欠压状态，现为了提高效率而改变电路参数，此时可将谐振回路电阻R P 增大 ，或将电源电压V CC 减小 。

13、高频功放在放大调频信号时，一般选 过压 工作状态；高频功放在放大AM 信号时，一般选 欠压 工作状态。

14、某谐振功放，已知Vcc=24V 、P 0=5W 。

当η=60%时，P =8.33W 、I c0= 0.35A ，若P =不变，η=80%，则P O = 6.66W 。

15、正弦波振荡器的振幅起振条件是 KF>1 ，而相位平衡条件是 1=+F k ϕϕ；振幅平衡条件是 KF=1 、而相位平衡条件πϕϕn F k 2=+。

16、三点式振荡器的基本组成原则是晶体管的e 到c 和b 间要接 相同性质 电抗， 而b-c 间接与be 间电抗 相反性质 电抗。

高频电子线路期末考试试题大全（共3套）高频期末考试题（一）一、填空题（本大题共20空，每空1分，共20分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是??（t），在调频信号中是?ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

LC谐振回路有（串联谐振）和（并联谐振）两种谐振方式。

丙类功率放大器的基极、集电极和发射极电流均为（余弦脉冲）电流。

谐振功率放大器中，LC谐振回路既起到（阻抗匹配）的作用，又起到（选频滤波）的作用。

当收听某电台639KHZ的节目时（收音机的中频频率为465KHZ），本振频率应为（1104KHZ ）,可能产生的镜像干扰频率为（1569KHZ ）。

2、二极管调制电路中的二极管工作于（开关）状态。

3、为了将接收的高频信号转变为中频信号，（混频器）是超外差接收机的关键部件。

4、正因为频率与相位存在（微分积分）的关系，所以FM与PM是可以互相转换的。

5、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生（组合频率分量）。

1．功率放大电路根据静态工作点的位置可分为甲类、乙类、丙类等三种。

2．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为调幅、调频和调相三种。

3．使调谐放大器工作不稳定的主要因素是晶体管结电容C b`c形成的内部反馈。
