机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。

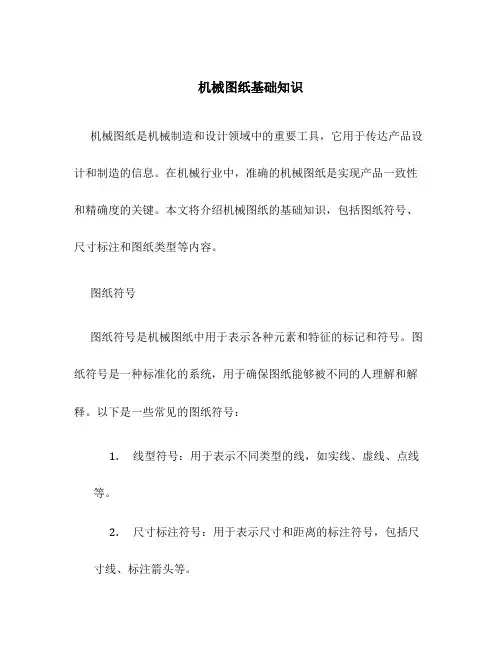

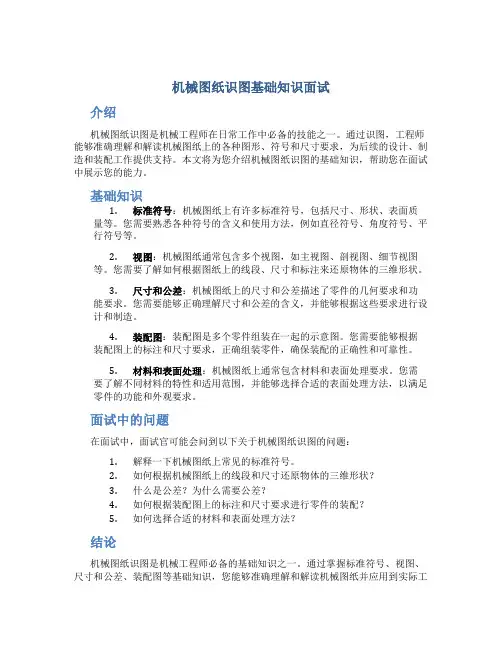

机械图纸识图基础知识面试介绍机械图纸识图是机械工程师在日常工作中必备的技能之一。
通过识图，工程师能够准确理解和解读机械图纸上的各种图形、符号和尺寸要求，为后续的设计、制造和装配工作提供支持。
本文将为您介绍机械图纸识图的基础知识，帮助您在面试中展示您的能力。
基础知识1.标准符号：机械图纸上有许多标准符号，包括尺寸、形状、表面质量等。
您需要熟悉各种符号的含义和使用方法，例如直径符号、角度符号、平行符号等。
2.视图：机械图纸通常包含多个视图，如主视图、剖视图、细节视图等。
您需要了解如何根据图纸上的线段、尺寸和标注来还原物体的三维形状。
3.尺寸和公差：机械图纸上的尺寸和公差描述了零件的几何要求和功能要求。
您需要能够正确理解尺寸和公差的含义，并能够根据这些要求进行设计和制造。
4.装配图：装配图是多个零件组装在一起的示意图。
您需要能够根据装配图上的标注和尺寸要求，正确组装零件，确保装配的正确性和可靠性。
5.材料和表面处理：机械图纸上通常包含材料和表面处理要求。
您需要了解不同材料的特性和适用范围，并能够选择合适的表面处理方法，以满足零件的功能和外观要求。
面试中的问题在面试中，面试官可能会问到以下关于机械图纸识图的问题：1.解释一下机械图纸上常见的标准符号。
2.如何根据机械图纸上的线段和尺寸还原物体的三维形状？3.什么是公差？为什么需要公差？4.如何根据装配图上的标注和尺寸要求进行零件的装配？5.如何选择合适的材料和表面处理方法？结论机械图纸识图是机械工程师必备的基础知识之一。
通过掌握标准符号、视图、尺寸和公差、装配图等基础知识，您能够准确理解和解读机械图纸并应用到实际工作中。
在面试中展示您对机械图纸的理解和运用能力，将有助于您获得理想的工作机会。
以上是关于机械图纸识图基础知识面试的简要介绍。
希望本文对您在面试中的准备有所帮助。
祝您面试顺利！。

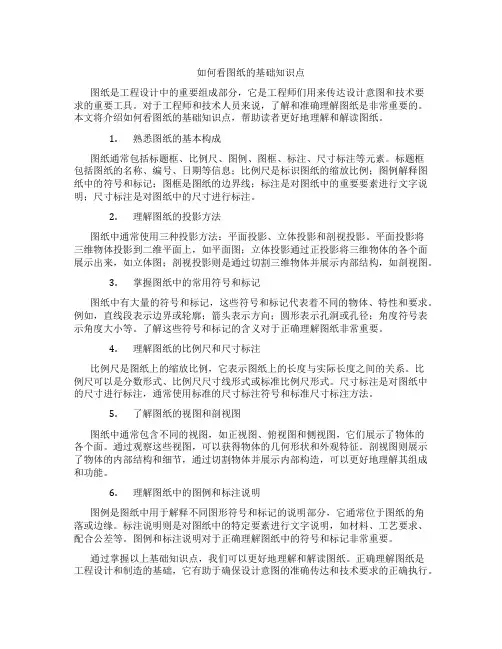

如何看图纸的基础知识点图纸是工程设计中的重要组成部分，它是工程师们用来传达设计意图和技术要求的重要工具。
对于工程师和技术人员来说，了解和准确理解图纸是非常重要的。
本文将介绍如何看图纸的基础知识点，帮助读者更好地理解和解读图纸。
1.熟悉图纸的基本构成图纸通常包括标题框、比例尺、图例、图框、标注、尺寸标注等元素。
标题框包括图纸的名称、编号、日期等信息；比例尺是标识图纸的缩放比例；图例解释图纸中的符号和标记；图框是图纸的边界线；标注是对图纸中的重要要素进行文字说明；尺寸标注是对图纸中的尺寸进行标注。
2.理解图纸的投影方法图纸中通常使用三种投影方法：平面投影、立体投影和剖视投影。
平面投影将三维物体投影到二维平面上，如平面图；立体投影通过正投影将三维物体的各个面展示出来，如立体图；剖视投影则是通过切割三维物体并展示内部结构，如剖视图。
3.掌握图纸中的常用符号和标记图纸中有大量的符号和标记，这些符号和标记代表着不同的物体、特性和要求。
例如，直线段表示边界或轮廓；箭头表示方向；圆形表示孔洞或孔径；角度符号表示角度大小等。
了解这些符号和标记的含义对于正确理解图纸非常重要。
4.理解图纸的比例尺和尺寸标注比例尺是图纸上的缩放比例，它表示图纸上的长度与实际长度之间的关系。
比例尺可以是分数形式、比例尺尺寸线形式或标准比例尺形式。
尺寸标注是对图纸中的尺寸进行标注，通常使用标准的尺寸标注符号和标准尺寸标注方法。
5.了解图纸的视图和剖视图图纸中通常包含不同的视图，如正视图、俯视图和侧视图，它们展示了物体的各个面。
通过观察这些视图，可以获得物体的几何形状和外观特征。
剖视图则展示了物体的内部结构和细节，通过切割物体并展示内部构造，可以更好地理解其组成和功能。
6.理解图纸中的图例和标注说明图例是图纸中用于解释不同图形符号和标记的说明部分，它通常位于图纸的角落或边缘。
标注说明则是对图纸中的特定要素进行文字说明，如材料、工艺要求、配合公差等。
机械制图基础知识大全1. 纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0 A1、A2、A3 A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2. 图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3. 图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4. 比例是指图中图形尺寸与实物尺寸之比。
5. 比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6. 比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7. 在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8. 图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9. 标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10. 尺寸标注中的符号：R表示圆半径，巾表示圆直径，S巾表示球直径。
11. 图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12. 标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13. 斜度是指斜线对水平线的倾斜程度，用符号/表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15. 符号1: 10”表示斜度1：10，符号“八-1：5”表示锥度1：5。
16. 平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17. 已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
