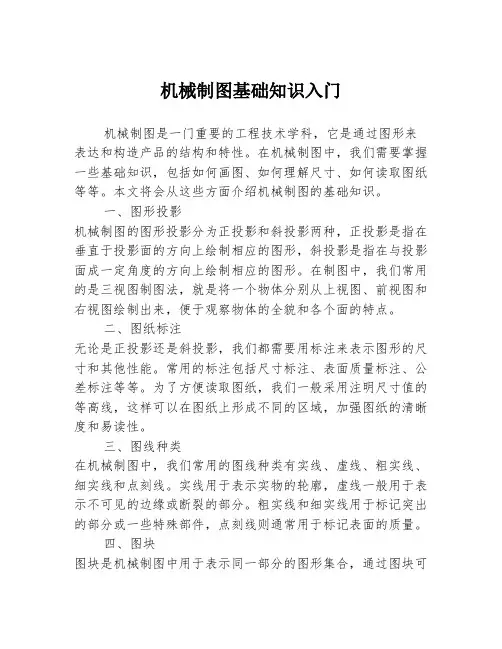

机械制图基础知识入门机械制图是一门重要的工程技术学科，它是通过图形来表达和构造产品的结构和特性。
在机械制图中，我们需要掌握一些基础知识，包括如何画图、如何理解尺寸、如何读取图纸等等。
本文将会从这些方面介绍机械制图的基础知识。
一、图形投影机械制图的图形投影分为正投影和斜投影两种，正投影是指在垂直于投影面的方向上绘制相应的图形，斜投影是指在与投影面成一定角度的方向上绘制相应的图形。
在制图中，我们常用的是三视图制图法，就是将一个物体分别从上视图、前视图和右视图绘制出来，便于观察物体的全貌和各个面的特点。
二、图纸标注无论是正投影还是斜投影，我们都需要用标注来表示图形的尺寸和其他性能。
常用的标注包括尺寸标注、表面质量标注、公差标注等等。
为了方便读取图纸，我们一般采用注明尺寸值的等高线，这样可以在图纸上形成不同的区域，加强图纸的清晰度和易读性。
三、图线种类在机械制图中，我们常用的图线种类有实线、虚线、粗实线、细实线和点刻线。
实线用于表示实物的轮廓，虚线一般用于表示不可见的边缘或断裂的部分。
粗实线和细实线用于标记突出的部分或一些特殊部件，点刻线则通常用于标记表面的质量。
四、图块图块是机械制图中用于表示同一部分的图形集合，通过图块可以使机械制图更加清晰、准确地体现构造和特点。
图块的尺寸应该尽量合理，且在不影响清晰度的情况下控制边界。
另外，为了方便使用，可以将一些常用的图块制作成模板，方便在制图中直接调用。
五、图框图框是机械制图中用于固定图纸边缘与实际尺寸相符的区域，在图框中包含了制图日期、审批日期、图符号等信息，方便对图纸的管理和归档。
图框应该合理地利用空间，达到平衡美观的效果，而且不应该影响图纸的主要内容。
六、CAD制图在现今的机械制图中，我们常常使用自动CAD工具来进行制图，它可以帮助我们更加精确、快速地绘制图形，并便于对图形进行修改和复制。
自动CAD还包括了一些常用的标注、块和符号，可以简化图纸制作的流程。

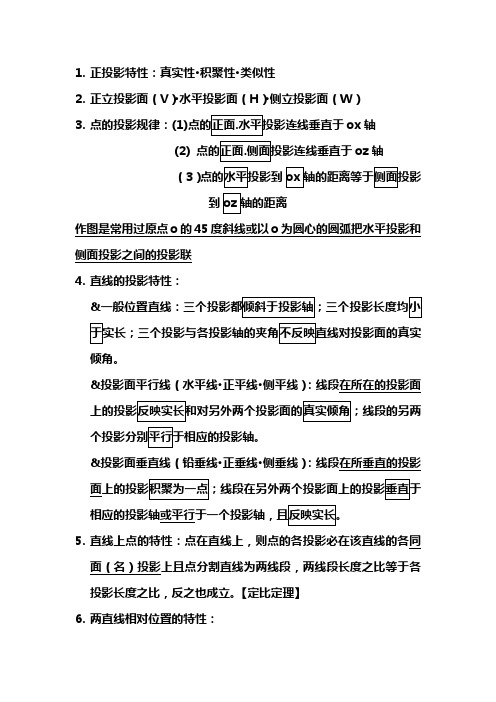

1.正投影特性：真实性·积聚性·类似性2.正立投影面（V）·水平投影面（H）·侧立投影面（W）3.点的投影规律：(1)ox轴(2) oz轴（3）到作图是常用过原点o的45度斜线或以o为圆心的圆弧把水平投影和侧面投影之间的投影联4.直线的投影特性：&一般位置直线：角。
&投影面平行线（水平线·正平线·侧平线）：线段在所在的投影面上&投影面垂直线（铅垂线·正垂线·侧垂线）：线段在所垂直的投影面应的投影轴或平行于一个投影轴，且反映实长。
5.直线上点的特性：点在直线上，则点的各投影必在该直线的各同面（名）投影上且点分割直线为两线段，两线段长度之比等于各投影长度之比，反之也成立。
【定比定理】6.两直线相对位置的特性：&&的投影规律&一对重影点的投影，两直线交叉】7.位置平面的投影特性：&投影面平行面（水平面·正平面·侧平面）：平面在所平行的投影面【2线1框】&投影面垂直面（铅锤面·正垂面·侧垂面）：平面在所垂直的投影面1线2框】&【3框】8.&若欲在平面上取直线，须通过该平面内的两点，过两点连一条直线；或通过该平面上的一点作直线平行于该平面内的任一直线&若欲在平面上取点，须先在该平面内作直线，然后在直线上取点8.点的可见性规定：若点所在的平面的投影可见，点的投影也可见；若平面的投影积聚成直线，点的投影也可见9.直棱柱投影规律：一个投影有积聚性，反映棱柱的形状特征；另两个投影都是实线或虚线围成的矩形线框10.尺寸标注：&正棱柱：高度·正多边形外接圆直径（偶数边也可标注其对边尺寸）&非正棱柱：必须标注在多边形视图中&圆柱体：高度·直径&圆锥体：高度·底圆直径&圆台：高度·底圆直径·顶圆直径&圆球：直径（数字前加‘S’）11.圆柱表面截交线：直线·圆·椭圆12.圆锥表面截交线：三角形·圆·椭圆·抛物线·双曲线13.圆球表面截交线：圆·椭圆·直线14.相贯线的简化画法：利用两圆柱中大圆柱的半径做半径，在小圆柱的轴线上找一点作为圆心（由于两圆柱投影轮廓相交，利用一个交点做圆心，大圆柱的半径做半径画一段圆弧，与小圆柱的轴线相交，即为要找的圆心），过两圆柱矩形轮廓的交点绘制一段圆弧近似代替相贯线的投影15.组合体尺寸布置：&应将多数尺寸布置在图形之外&尺寸应在反映该结构最明显的视图上&半径尺寸应在投影成圆弧的视图上【相同结构的圆角半径只能标注一次且不在标注前写结构处数】&尽量不要在该结构投影成虚线的视图上&尺寸线不能与尺寸线或其他图形相交，尺寸数字不允许有图线从中穿过，无法避开时，可将图线断开&同一结构尺寸尽量集中标注&同轴回转体（台阶孔·台阶轴）直径尺寸，最好标注在非圆视图16.基本视图：主视图（A）·俯视图（B）·左视图（C）·右视图（D）·仰视图（E）·后视图（F）17.局部视图的断裂边界线用波浪线表示：a.波浪线不应与轮廓线重合或在轮廓线上b.不应超出机件轮廓线c.不应穿空而过d.表达结构是完整的，且外形轮廓线自成封闭，又与其他部分截然分开时，波浪线可不画18.画局部视图，应在其上方正中位置用大写拉丁字母标出视图名称，在相应视图附近用箭头指明投射方向，并标注同样字母19.画斜视图时，标注形式为字母加旋转箭头，旋转方向与图形旋转方向一致20.剖视图：a.剖切是假想的，某个是剖视图时，其他视图完整画出b.剖切面后方可见轮廓线应全部画出c.一般不画不可见轮廓线，在必须要表达其结构时，才画出虚线21.剖视图标注：剖切符号，箭头，拉丁字母【剖切位置·剖切后投射方向】，剖视图名称【X-X】22.全剖与半剖区别：全剖适用外形简单内部复杂；半剖适用内外形状须在同一图纸上兼顾表达的对称机件23.半剖视图=剖视图+视图【二者分界线是细点画线】若机件对称中心正好有一条轮廓线，此机件不适合用半剖视图绘制。

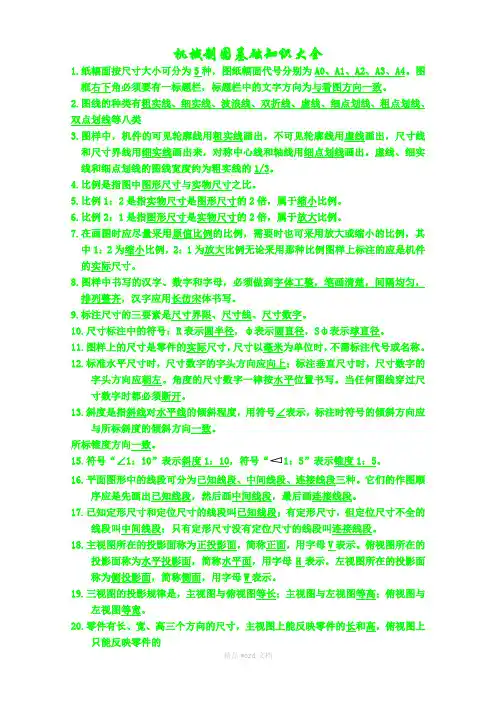

机械制图基础知识大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。

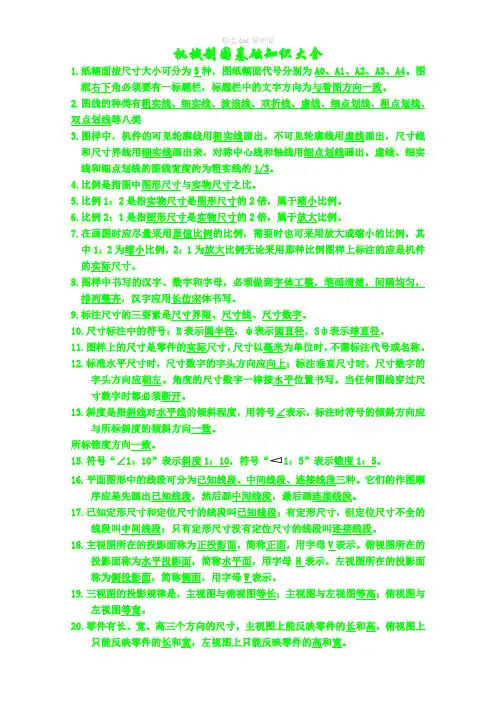

机械制图基础知识大全1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15.符号“∠1：10”表示斜度1：10，符号“：5”表示锥度1：5。
16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。

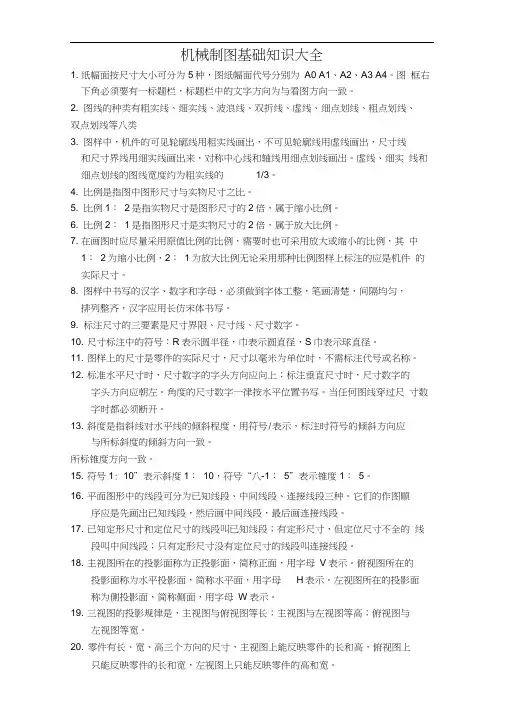

机械制图基础知识大全1. 纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0 A1、A2、A3 A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2. 图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3. 图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4. 比例是指图中图形尺寸与实物尺寸之比。
5. 比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6. 比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7. 在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8. 图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9. 标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10. 尺寸标注中的符号：R表示圆半径，巾表示圆直径，S巾表示球直径。
11. 图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12. 标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13. 斜度是指斜线对水平线的倾斜程度，用符号/表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
所标锥度方向一致。
15. 符号1: 10”表示斜度1：10，符号“八-1：5”表示锥度1：5。
16. 平面图形中的线段可分为已知线段、中间线段、连接线段三种。
它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17. 已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
机械识图基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
（亦为常说的三视图）.◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），有些公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）在图纸上视角识别◆第一视角：first angle◆第三视角：third angle（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定主视面不动，将其它投影面旋转到与主视面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
