XK3130型(KINGBIRD)称重显示仪§1.概述KINGBIRD(金鸟)是梅特勒托－托利多公司针对台秤和地上衡的应用而开发设计的称重显示仪。

它不仅具有基本的称重功能，而且提供了动物称重，计数，峰值保持和累加，手动／自动打印等功能，使您的效率大大提高。

1．1 KINGBIRD主要特点·易安装性：多种电压源－可以选择不同的电压供电。

可选交流电压：1OOVAC，120VAC，220VAC。

安装简单－有台式，立柱式和墙式安装形式。

传感器和串行接口均使D型插座，即插即用。

显示器－使用荧光显示器，亮度高。

键盘－轻触薄膜键盘，键盘面板采用耐用的树酯材料，抗物理和化学损伤。

·灵活性：设定－模块化树形结构参数设定，方便用户寻找设定参数，可设置缺省参数，方便快捷。

输入/输出－串行口提供称重数据输出。

·稳定性：IS09001认证－KINGBIRD的设计、制造和测试均是在梅特勒－托利多通过IS09001质量认证的工厂进行。

工厂装配－KINGBIRD的所有零部件(包括选件)都在工厂安装调试好。

可维护性－内置诊断程序，易于发现和解决问题。

标准－KINGBIRD的没计符合有关国际计量和电气安全标准，以及电磁兼容性标准。

·环保性：IS014000认证－KINGBIRD的设计、制造和测试均是在梅特勒－托利多通过IS014000环保认证的工厂进行。

1．2 KINGBlRD技术特性1．2．1硬件特点· 7位荧光段码显示器· 6个轻触薄膜键盘·一体化PCB板结构标准模拟传感器输入接口，可驱动4只350Ω的传感器标准串行口：(1)．型号为KTGN－1000的KINGBIRD有－个标准的串行口COM1(RS232)(2)．型号为KTGN－1100的KINGBIRD除COM1口外还有COM2第二串口，COM2的通讯形式有20mA ／RS232和RS422．20mA／RS232为－路输出，RS422为另－路输出．1．2．2外观特性·锌铝合金外壳，抗干扰强，更适于工业场合应用·标准台式安装，不锈钢支架(选件)用于墙式安装1．2．3电气特性·称重功能最多可接4个350D的模拟传感器最大显示分度数：10，000d按钮皮重功能皮重内锁功能自动去皮功能自动清皮功能手动和自动累加功能单位转换功能自动零跟踪动态检测毛重或净重零指示TraxDSP防震动技术·多种称重模式动物称重简单计数峰值保持功能·操作接口明了、直观的操作界面模块化设定菜单·串行数据口功能多种输出格式连续／命令方式输出手动／白动打印功能KTGN-1100型仪表可同时接串口打印机和火屏幕打印内锁功能1．3技术指标1．3．1 电源电压KINGBIRD可选择多种电源电压：电压范围85～264VA(：，频率为．49Hz～6311z，最_人功率12瓦。

xk3139称重显示控制器xk3139称重显示控制器介绍控制柜是IND560仪表专用控制柜。

可以按照用户需要选择合理的选件板组合和最优化的参数设置，搭建以IND560为核心的过程称重控制器。

该产品充分利用IND560仪表在过程控制方面的强大功能，为用户提供从功能设计到系统布线的完整解决方案。

IND560 控制柜是IND560仪表专用控制柜，致力于促进IND560标准产品的市场推广，简化用户的配置难度。

控制柜内含以下部件：指示灯三个，按钮两只，急停开关一只，空气开关一只，24VDC开关电源一只，接线端子若干，安装图纸一份。

xk3139称重显示控制器METTLER TOLEDO称重显示控制器 XK3141-6000 33P100000000000 1 METTLER TOLEDO称重显示控制器 XK3139-6000 56H1-00000-000-023 2 METTLER TOLEDO称重显示控制器 XK3141-6000 33P100000A00000 4 METTLER TOLEDO称重显示控制器 XK3127-6000 PRGN-1008-023 2xk3139称重显示控制器图片xk3139称重显示控制器XK3139 56P1-00000-000XK3139 56P4-00000-000XK3139 56H1-00000-000XK3139 56H4-00000-000XK3139 56P1-0000B-0F0XK3139 56P4-0000B-0F0XK3139 56H1-0000B-0F0XK3139 56H4-0000B-0F0xk3139称重显示控制器规格- IND560物料控制仪表型号：XK3139（IND560）56H100000000023Mounting options 台式、墙式、面板式、柱式Resolution 100,000 divisionsDisplay 21mm 真空荧光型Keyboard 25 键触摸-感应式键盘，其中包括数字键盘、各种导航键和功能键A/D rate (int./ext) 超过366 Hz 的内部转化速度、50 Hz 的设定点对比、20 Hz 的PLC 输出转化速度Applications 标准过程/贸易称重、过量/残余量检测称重、产品添加Degree of protection 防尘式–IP69K，面板式–类型4/12Digital Input/Output 最多18个输入和12个输出Hazardous area approval 等级1，分区2，组A-D、F、G 和欧洲类别3Housing 防尘式–不锈钢；平板固定–不锈钢面板、铝制底座Number of attachable platforms 最多8个350 ohm 的称重单元Options 模拟输出、Profibus、A-B RIO、数字离散I/O、Fill-560 应用软件Resolution (approvable) 模拟- 10,000e OIML、10,000d NTEP；IDNet –100,000d OIML、NTEPSignal processing TraxDSP™过滤Suitable platforms / weigh modules 模拟、IDNet（MMR）Dimensions 防尘式- 16.0 x 26.5 x 17.0 cm；面板式- 16.0 x 26.5 x 9.2 cm Interfaces 串行、PLC A-B、远程I/O、Profibus L2 DP、模拟输出、4-20mA、0-10V、DeviceNet以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》。

3. 模块的安装 ..................................................................................................................................................................4 3.1 FW静载模块的安装.....................................................................................................................................................4 3.2 注意事项 ......................................................................................................................................................................5 3.3 CW动载模块的安装 ....................................................................................................................................................6 3.4 注意事项 ......................................................................................................................................................................7 4. 模块的标定 ..................................................................................................................................................................8 4.1 砝码标定 ......................................................................................................................................................................8 4.2 组合标定 ......................................................................................................................................................................8 4.3 替代物标定 ..................................................................................................................................................................9 5. 维护和保养 ..................................................................................................................................................................9 5.1 概述 ..............................................................................................................................................................................9 5.2 现场检查 ......................................................................................................................................................................9 5.3 称重模块及接线盒检查 ..............................................................................................................................................9 6. 常见故障及排除 ..........................................................................................................................................................9 6.1 概述 ..............................................................................................................................................................................9 6.2 判断故障 ....................................................................................................................................................................10 6.3 静载动载模块中传感器的更换.................................................................................................................................11

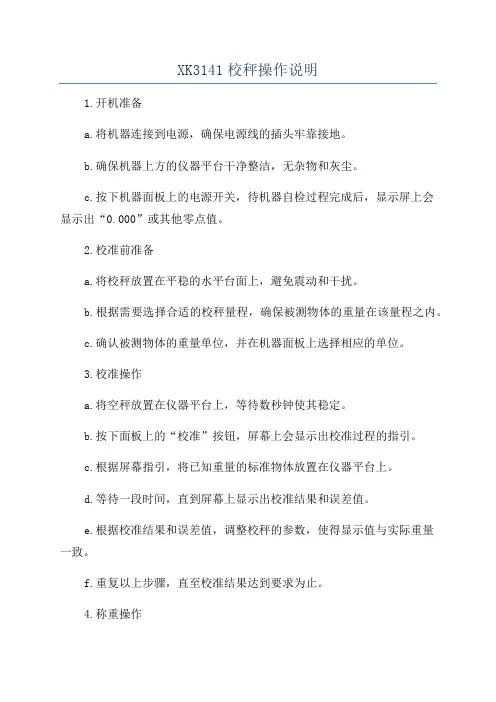

XK3141校秤操作说明1.开机准备a.将机器连接到电源，确保电源线的插头牢靠接地。

b.确保机器上方的仪器平台干净整洁，无杂物和灰尘。

c.按下机器面板上的电源开关，待机器自检过程完成后，显示屏上会显示出“0.000”或其他零点值。

2.校准前准备a.将校秤放置在平稳的水平台面上，避免震动和干扰。

b.根据需要选择合适的校秤量程，确保被测物体的重量在该量程之内。

c.确认被测物体的重量单位，并在机器面板上选择相应的单位。

3.校准操作a.将空秤放置在仪器平台上，等待数秒钟使其稳定。

b.按下面板上的“校准”按钮，屏幕上会显示出校准过程的指引。

c.根据屏幕指引，将已知重量的标准物体放置在仪器平台上。

d.等待一段时间，直到屏幕上显示出校准结果和误差值。

e.根据校准结果和误差值，调整校秤的参数，使得显示值与实际重量一致。

f.重复以上步骤，直至校准结果达到要求为止。

4.称重操作a.将被测物体放置在仪器平台上，确保物体与仪器平台接触良好。

b.等待数秒钟，屏幕上会显示出被测物体的重量值。

c.如果需要，可以进行多次称重以确保准确性。

d.记录和处理称重结果，按需进行相关统计和分析。

5.清洁和维护a.在使用前和使用后清洁仪器平台，避免积累灰尘和杂物。

b.定期检查仪器的电源线和连接线是否正常，避免损坏和断路现象。

c.避免将液体或湿物接触到仪器的内部和外部，以免损坏仪器电路和元件。

d.定期对仪器进行校准和保养，以确保其精度和稳定性。

总结：XK3141校秤是一款高精度、稳定性强的校准和检验仪器，使用前需要进行开机准备，并选择合适的量程和重量单位。

校秤操作包括校准和称重，校准过程中需要将标准物体放在仪器平台上并根据屏幕显示结果进行调整，直至校准结果达到要求。

称重操作简单快捷，只需将被测物体放在仪器平台上即可显示重量值。

在使用过程中要注意维护仪器的清洁和保养，定期进行校准并注意故障和异常情况。

如果遇到问题，可及时寻求技术支持或售后服务。

梅特勒托利多xk3141,称重显示控制器梅特勒托利多xk3141称重显示控制器梅特勒托利多xk3141称重显示控制器METTLER TOLEDO（梅特勒托利多）仪表供应72234167 称重显示控制器 XK3141-6000 33P100000000000 1 72187421 称重显示控制器XK3139-6000 56H1-00000-000-023 272234764 称重显示控制器 XK3141-6000 33P100000A00000 4 170815 称重显示控制器 XK3127-6000 PRGN-1008-023 2157374 称重显示控制器 XK3130-3000 KTGK-1100-023 3136719 称重显示控制器 XK3130-3000 KTGN-1100-023 172234866 称重显示控制器 XK3141-6000 33H100000A00J00 1 72183758 称重显示控制器 PTPN-1000N-023 172183763 称重显示控制器 PTPN-1800N-023 1梅特勒托利多xk3141称重显示控制器图片梅特勒托利多xk3141称重显示控制器XK3123 Panther称重终端是一款专为化工、制药、食品和其他过程工业应用而设计的高品质称重终端产品，为工业称重需要提供多种应用方式：XK3123 Panthe主要性能电流型模拟量输出模块（13M电缆）直接输出4~20mA电流便于远距离传输；可以单只传感器使用输出4~20mA信号，也可以两只使用输出4~20mA信号；适用于各种大吨位的料位计及配料称重控制；外形高度低安装方便快速；容量2~500t；综合精度高，长期稳定性好；不锈钢材质，焊接密封，防护等级IP68；XK3123 Panthe，METTLER TOLEDO(梅特勒托利多) 称重显示仪表：XK3123 Panther称重终端停产了，替代IND331梅特勒托利多xk3141称重显示控制器面板式：原型号替代型号PTPN-1000N 33P1-00000-000-000PTPN-1020N 33P1-0000B-000-000PTPN-1400N 33P1-00000-D00-000PTPN-1600N 33P1-00000-B00-000PTPN-1800N 33P1-00000-A00-000PTPN-1900N 33P1-00000-P00-000防尘式：原型号替代型号PTHN-1000N 33H1-00000-000-J00PTHN-1400N 33H1-00000-D00-J00PTHN-1600N 33H1-00000-B00-J00PTHN-1800N 33H1-00000-A00-J00PTHN-1900N 33H1-00000-P00-J00以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》。

梅特勒托利多XK3141 IND131称重显示控制器梅特勒托利多XK3141 IND131称重显示控制器IND131是梅特勒-托利多公司最新推出的一款专为OEM客户设计的高品质称重控制终端。

它集称重显示、定值控制、料位监控、流量监测功能于一身，可广泛应用于化工、冶金、制药、烟草、食品等工业领域。

紧凑新颖的安装方式、稳定可靠的性能、丰富的接口配置、方便灵活的标定方法、便捷的参数设置与系统备份，必将为您提供一种简便灵活的方案，来应对日益多样的称重需求。

紧凑新颖的安装方式梅特勒托利多XK3141 IND131称重显示控制器产品图片梅特勒托利多XK3141 IND131称重显示控制器预置点功能• 可应用于散装物料的包装、配料、灌装等类似情况中的物料的定量称重和给料控制• 单、双速输出任选• 新增预置点锁存功能比较器功能• 可应用于原料罐、计量罐的料位监控• 提供3个独立的比较器• 可根据用户需要灵活应用便捷的参数设置与系统备份• InsiteTM PC配置工具通过串口即可实现远程监控、参数配置和程序更新• SD存储卡即插即用，能够轻松实现系统的备份与恢复，以及多台仪表的统一设置梅特勒托利多XK3141 IND131称重显示控制器技术指标特性导轨式接线盒式尺寸(WxHxD) 68x138x111 mm 251x246x123 mm外壳/结构塑料外壳 304L全不锈钢外壳安装方式导轨安装墙面，地面防护等级 IP20 IP69K电源 85~264VAC交流电源或18~36VDC直流电源使用环境认证温度：-10~+40℃；操作温度：-30~+60℃；相对湿度：10%~95%，不冷凝显示绿色OLED点阵显示屏。

重量显示高度4 mm键盘 4个轻触薄膜功能按键CPTZ精度最大显示分度100000d，最大检定分度6000e(OIML)/10000d(NTEP)速率 A/D转换速率366Hz；重量比较速率50Hz；PLC更新率20Hz 秤台可连接1台模拟式秤台传感器可连接4个350欧姆的传感器激励电压 5VDC接口串口(1个RS232和1个RS232/485(选件))，2I/4O，PLC接口计量认证美国：NTEP Class III/IIIL-10000d；加拿大：Class III-10000d；Class IIIHD - 20000d；欧洲：OIML Class III-6000e以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》。

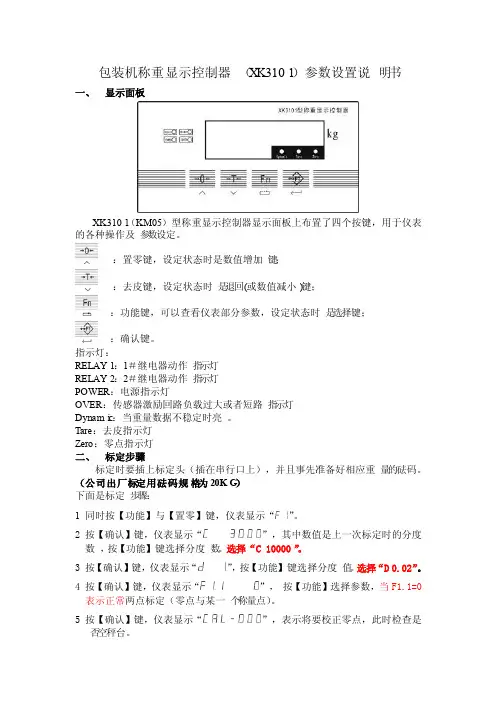

包装机称重‎显示控制器‎（X K310‎1）参数设置说‎明书一、显示面板XK310‎1（KM05）型称重显示‎控制器显示‎面板上布置‎了四个按键‎，用于仪表的‎各种操作及‎参数设定。

：置零键，设定状态时‎是数值增加‎键；：去皮键，设定状态时‎是退回(或数值减小‎)键；：功能键，可以查看仪‎表部分参数‎，设定状态时‎是选择键；：确认键。

指示灯：RELAY‎1：1＃继电器动作‎指示灯RELAY‎2：2＃继电器动作‎指示灯POWER‎：电源指示灯‎OVER：传感器激励‎回路负载过‎大或者短路‎指示灯Dynam‎i c：当重量数据‎不稳定时亮‎。

Tare：去皮指示灯‎Zero：零点指示灯‎二、标定步骤标定时要插‎上标定头（插在串行口‎上），并且事先准‎备好相应重‎量的砝码。

（公司出厂标‎定用砝码规‎格为20K‎G）下面是标定‎步骤：1 同时按【功能】与【置零】键，仪表显示“”。

2 按【确认】键，仪表显示“”，其中数值是‎上一次标定‎时的分度数‎，按【功能】键选择分度‎数。

选择“C 10000‎”。

3 按【确认】键，仪表显示“”，按【功能】键选择分度‎值。

选择“D 0.02”。

4 按【确认】键，仪表显示“”，按【功能】选择参数，当F1.1=0表示正常‎两点标定（零点与某一‎个称量点）。

5 按【确认】键，仪表显示“”，表示将要校‎正零点，此时检查是‎否空秤台。

6 按【确认】键，仪表显示“”同时光柱逐‎渐熄灭，期间数据不‎稳定，光柱将恢复‎全亮状态。

如果一直保‎持全亮状态‎，请关掉电源‎检查系统的‎接线或者联‎系本公司的‎售后服务部‎门。

光柱全部熄‎灭后，仪表会自动‎进入下一步‎。

7 仪表显示“”，对秤量进行‎标定，秤台加载标‎准砝码，推荐加载砝‎码的重量大‎于最大称量‎的20％。

砝码均匀分‎布或者放置‎在秤台的中‎心位置。

8 按【确认】键，仪表显示“”同时光柱逐‎渐熄灭，期间数据不‎稳定，光柱将恢复‎全亮状态。

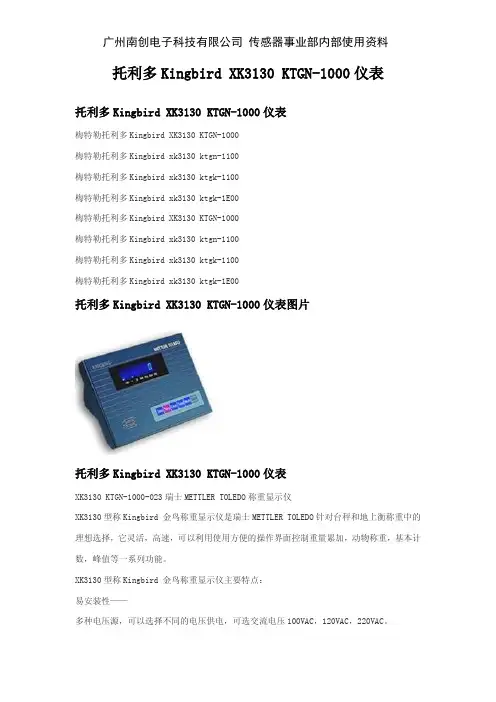

广州南创电子科技有限公司　传感器事业部内部使用资料托利多Kingbird XK3130 KTGN-1000仪表托利多Kingbird XK3130 KTGN-1000仪表梅特勒托利多Kingbird XK3130 KTGN-1000梅特勒托利多Kingbird xk3130 ktgn-1100梅特勒托利多Kingbird xk3130 ktgk-1100梅特勒托利多Kingbird xk3130 ktgk-1E00梅特勒托利多Kingbird XK3130 KTGN-1000梅特勒托利多Kingbird xk3130 ktgn-1100梅特勒托利多Kingbird xk3130 ktgk-1100梅特勒托利多Kingbird xk3130 ktgk-1E00托利多Kingbird XK3130 KTGN-1000仪表图片托利多Kingbird XK3130 KTGN-1000仪表XK3130 KTGN-1000-023瑞士METTLER TOLEDO称重显示仪XK3130型称Kingbird 金鸟称重显示仪是瑞士METTLER TOLEDO针对台秤和地上衡称重中的理想选择，它灵活，高速，可以利用使用方便的操作界面控制重量累加，动物称重，基本计数，峰值等一系列功能。

XK3130型称Kingbird 金鸟称重显示仪主要特点：易安装性——多种电压源，可以选择不同的电压供电，可选交流电压100VAC，120VAC，220VAC。

安装简单，有台式，立柱式和墙式安装形式。

传感器和串行接口均使D型插座，即插即用。

显示器，使用荧光显示器，亮度高。

键盘，轻触薄膜键盘，键盘面板采用耐用的树酯材料，抗物理和化学损伤。

灵活性——设定，模块化树形结构参数设定，方便用户寻找设定参数，可设置缺省参数，方便快捷。

输入/输出，串行口提供称重数据输出。

稳定性——托利多Kingbird XK3130 KTGN-1000仪表以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12托利多广州南创传感器事业部检定规程》。

Байду номын сангаасXK3123
PANTHER
称重显示控制器 技术/操作手册
©梅特勒-托利多(常州)称重设备系统有限公司，2005 Mettler-Toledo版权所有。未经许可不得翻印、修改或引用。 METTLER TOLEDO® 和TraxDSP® 均为梅特勒-托利多(常州)称重设 备系统有限公司的注册商标 本产品执行标准：GB/T 7724－1999 《称重显示控制器》 本产品已申请专利。
[3]操作 ....................................................................................................................... 10 显示 ............................................................................................................................ 10 键盘 ............................................................................................................................ 10 基本操作....................................................................................................................... 11 上电功能............................................................................................................ 11 称重终端上电过程 ................................................................................................. 11 清零操作............................................................................................................ 11 皮重功能操作 ...................................................................................................... 11 清皮操作............................................................................................................ 11 打印操作............................................................................................................ 12 预置点功能操作.................................................................................................... 12 分选功能操作：.................................................................................................... 14

警告
请专业人员调试,检测和维修仪表.
警告
请保持仪表接地良好.
注意
在进行仪表的电气连接时,请预先将电源切断.在给仪表上电前请等待 30 秒钟再给仪表接通电源.
注意
本仪表为静电敏感设备,在使用和维护中请注意采取防静电措施.
METTLER TOLEDO 保留修改本手册的权利
目录
1.0 概述 ................................................................................................................................ 1 1.1 技术特性 ................................................................................................................. 1 1.2 产品订货型号 ......................................................................................................... 1 1.3 技术参数 ................................................................................................................. 1 1.4 外形尺寸 ................................................................................................................. 2 1.5 系统接线图 ............................................................................................................. 4

仪表与计算机连接：
2 3 7 (25芯D型插头) 仪表
RS232
或
2
3
3
2
5
7
(9 芯D型插头) (25 芯D型插头)
计算机
3

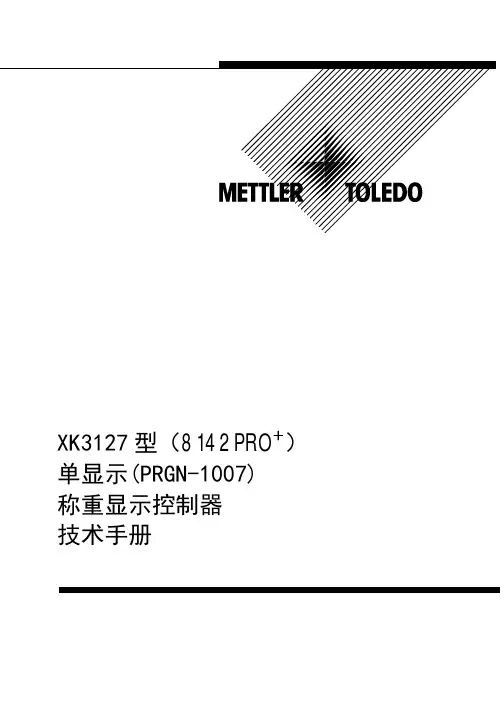

8142Pro+ 单显示仪表技术手册
2.2.3 并行口 PARALLEL 仪表的并行口为标准 Centronics 接口，可直接与带汉字库的中文打印机连接。若配不带汉字库
的打印机，则只能打印英文格式。 25芯插头管脚定义：
8
地
18,19,20
DATABIT7
9
地
21,22,23
ACK-
10
地
24,25
2.3 PCB 板上的开关
K1-1 - OFF 正常使用状态。
ON 进入设定状态。
K1-2 - OFF 正常使用状态。
9 芯 D 型插头 1
2
3
4
5
7
8
9
2.2.2
串行口 COM1 COM1有RS232和20mA电流环接口。 RS232最远传输距离为：15m。 20mA电流环最远传输距离为：300m。 25芯插头管脚定义：
信号名称 屏蔽地 Shield RS232 发送 TXD RS232 接收 RXD
地 报警输出 Alarm 20mA 电流环接收+ 20mA 电流环发送+ 20mA 电流环接收-
服部联系，以便得到妥善处理。
确信各部件完好后将仪表取出。
2.2 系统接线
秤台
打印机
大屏幕显示器
1 1500 500 1000
1000 kg
PQ30
1
1
1
LOAD CELL PARALLEL COM1

梅特勒托利多，xk3141, IND331,称重显示控制器梅特勒托利多XK3141 IND331称重显示控制器梅特勒托利多XK3141 IND331称重显示控制器托利多公司以制造出世界上第一台替代法单盘天平而闻名的梅特勒-托利多集团，是全球领先的精密仪器制造商之一，并且是世界上最大的制造及销售实验室、工业和食品零售业用称重设备的厂商。

在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。

梅特勒托利多XK3141 IND331称重显示控制器IND331方便的替换过程 ? 功能与配置的兼容性? 提供Panther替换板，无需改变控制柜开孔尺寸? 树形菜单与F.n菜单的自由设置，满足新老用户的操作习惯 IND331称重终端是Panther仪表的全面提升梅特勒托利多XK3141 IND331称重显示控制器图片梅特勒托利多XK3141 IND331称重显示控制器托利多面板式仪表：IND331 33P1-00000-A00-000IND331 33P1-00000-B00-000 IND331 33P1-00000-B00-300 IND331 33P1-0000B-000-000 IND331 33P1-0000B-000-300 IND331 33P1-00000-D00-000 IND331 33P1-00000-D00-300IND331 33P1-00000-B00-000 IND331 33P1-00000-B00-300 IND331 33P1-00000-A00-000 IND331 33P1-00000-A00-300 IND331 33P1-00000-P00-000 IND331 33P1-00000-P00-300梅特勒托利多XK3141 IND331称重显示控制器性能特点1.可连接模拟式秤台2. 85~264VAC或18~36VDC供电方式3. 丰富的接口配置1. 串口- RS-232 (标准)和RS-232/485 (可选2. PLC �C 4~20mA模拟量输出/ A-B RIO? / PROFIBUS? DP / DeviceNet?/ Modbus TCP / EtherNet/IP / ControlNet? 3. 离散输入输出口1. 2 I /4 O2. 继电器输出�C无需外部装置可直接控制高压设备3. 固态输出�C OC门型4. 最佳的定值控制1. 独立/并行输出，可锁存2. 3个独立的比较器3. 高速的重量比较速率5. 性能增强1. 超快的A/D转换速率(366 Hz), 重量比较速率(50 Hz) 和PLC更新率(20 Hz)2. TraxDSP?数字滤波专利技术3. 最大100,000d的显示分度6. 有效提高工作效率1. 可选用SD存储卡2. 备份与恢复设置及标定参数3. 易于携带，易于进行多台仪表的设置7. 更多的标定选择1. 通过PLC进行远程标定2. 通过逐步替代法可完成对大容量储罐的标定3. CalFREE?免标定技术4. 传统的砝码标定8. 维护方便1. 模块化设计易于装卸2. LED指示灯提示错误信息3. TraxEMT?自诊断功能4. 串口和离散输入输出检测以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669―12托利多广州南创传感器事业部检定规程》感谢您的阅读，祝您生活愉快。

选择
示这些菜单时，不影响设备的配料进程。 菜单项的列表见本章节的后续内容。
[9]
打印
（要求设定参数F3.1=1或2） 当称重终端显示重量值时（毛重值或净重值），同时显示重量稳定 （MOTION指示灯灭），按本键则自串行接口输出当前重量数据。 [ ]
P/N: 139146
R1.10
日常操作
菜单显示时的键盘操作
串行通讯协议 ---------------------------------40 托利多通讯协议 .........................41 CB920通讯协 议 ..........................47 MODBUS通讯协议 .........................51
键
功能说明
说明
标注
返回
显示某子菜单时，用于退至上一级层菜单。在显示第一级菜单时， 按本键即退至正常重量显示状态。
[9]
可重复按本键以显示同级的各种操作菜单（菜单内容见下节操作
选择
菜单表），此时上显示窗显示菜单名。 在显示主菜单名时，不影响仪表的配料工作。
[9]
（在配料过程中，只有部分菜单可被选择显示）。
-6-
METTLER TOLEDO
目录
日常操作 --------------------------------------8 显示 ...................................9 蜂鸣器 .................................10 键盘操作 ...............................11 配料操作 ...............................16

和利用 PLC或梅特勒-托利多提供的InSiteTMPC 工具进行远程标定
器
• 定值控制和检重分选，支持预置点功 能和比较器功能
• 利用InSiteTMPC工具，通过串口轻松实
Exd331防爆称重显示控制器
现远程监控、参数配置和程序更新
• 一体化设计认证，产品已包括防爆箱、仪表
梅特勒-托利多始终致力于其产品功能的改进工作。基于该原因，产品的技术规格亦会受到更改。
如遇上述情况恕不另行通知。
72254399-R1 Printed in P. R. China 2018/01

欢迎添加工业微信号
微信号：MT-IND
320 270
335
140 140
梅特勒-托利多 工业/商业衡器及系统 地址：江苏省常州市新北区太湖西路111号 邮编：213125 电话：0519-86642040 传真：0519-86641991 E-mail: ad@
实验室/过程分析/产品检测设备 地址：上海市桂平路589号 邮编：200233 电话：021-64850435 传真：021-64853351 E-mail: ad@
• RS232、RS485和2进4出I/O接口，方便数据 通讯和现场控制
• 模拟量、Profibus-DP、AB RIO和DeviceNet等PLC 接口，轻松嵌入各种工业控制系统
• 交流85-264VAC或直流18-36VDC供电，更多
供电方式可选
• 卓越的抗干扰能力，有效的过电流保护，确
保稳定可靠地工作
Exd331
Exd331防爆称重显示控制器 注重细节、坚实可靠、简洁实用
防
防爆等级
危险区
• 防爆等级 Ex d[ia]ia IIC T6 / DIP A21

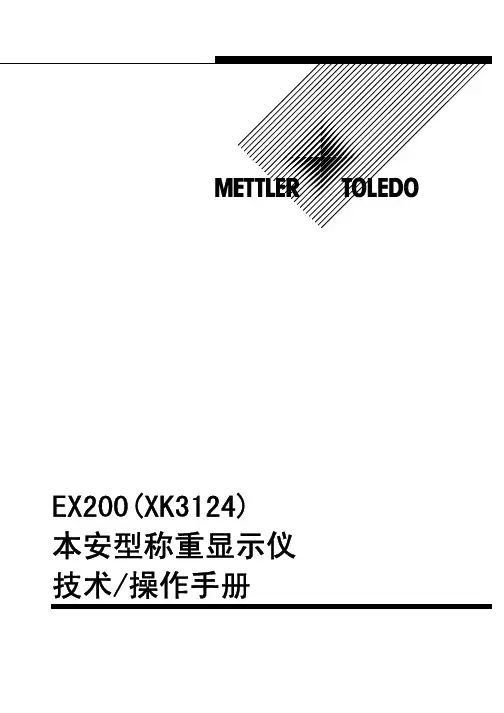

EX200(XK3124) 称重显示控制器 技术/操作手册
