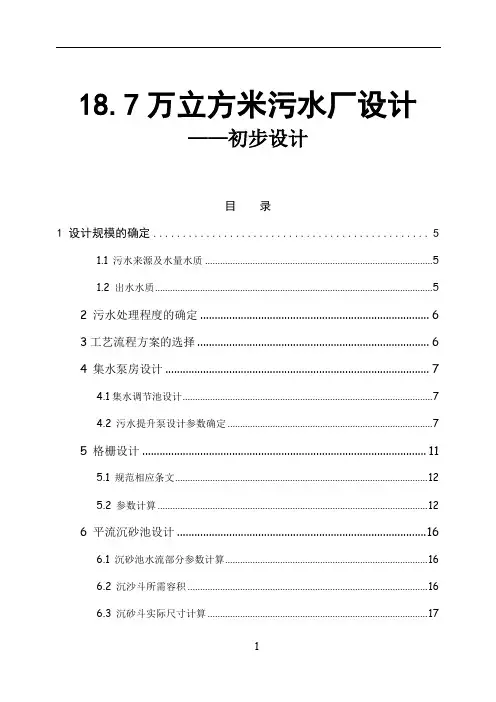

18.7万立方米污水厂设计——初步设计目录1 设计规模的确定 (5)1.1 污水来源及水量水质 (5)1.2 出水水质 (5)2 污水处理程度的确定 (6)3工艺流程方案的选择 (6)4 集水泵房设计 (7)4.1集水调节池设计 (7)4.2 污水提升泵设计参数确定 (7)5 格栅设计 (11)5.1 规范相应条文 (12)5.2 参数计算 (12)6 平流沉砂池设计 (16)6.1 沉砂池水流部分参数计算 (16)6.2 沉沙斗所需容积 (16)6.3 沉砂斗实际尺寸计算 (17)6.5 沉砂池总高度 (18)6.6 沉砂池实际长度 (18)6.7 最小流速验算 (18)6.8 砂水分离器选型 (19)7 曝气氧化池设计 (21)7.1 污水处理程度的计算及曝气池的运行方式 (21)7.2 曝气池的计算与各部位尺寸的确定 (21)7.3 曝气系统的计算与设计 (26)8 二沉池设计(幅流式沉淀池) (37)8.1 规范标准: (37)8.2 每座沉淀池表面积和池径 (39)8.3 沉淀池有效水深 (40)8.4 刮泥机选型 (40)8.5 沉淀池总高度 (42)8.6 污泥体积计算 (43)8.7负荷校核 (43)9 污泥浓缩池设计 (45)9.1 规范标准 (45)9.2 设计进泥量 (45)9.3 污泥浓缩池有效容积和有效面积计算 (46)9.6 污泥浓缩池出水量和出泥量 (49)9.7 均质池设计。
(51)9.8 校核固体负荷 (51)10 污泥机械脱水设计 (51)10.1 脱水设备选型 (51)10.2 脱水机房尺寸 (52)11 污泥井设计 (52)11.1 设计思路 (52)11.2 污泥井容积 (52)12 配水井设计 (53)12.1 配水井设计思路 (53)12.2 沉砂池与曝气氧化池之间配水井设计(配水井1#) (55)12.3 结合井到消毒池间之配水井设计(配水井2#) (55)13 曝气氧化池与二沉池结合井设计 (55)13.1混合液配水井 (56)13.2 结合井外层二沉池上清液出水井 (56)14 消毒池 (56)14.1 规范标准 (57)14.2 接触消毒池容积 (57)14.3 接触消毒池表面积 (57)14.5 接触消毒池池高 (58)14.6 进出水部分 (58)14.7 消毒池平面图 (58)15 城市污水处理厂总平面布置 (59)15.1 平面布置的一般原则 (59)15.2 污水处理站平面布置的内容 (60)15.3 平面布置面积 (61)16 高程计算 (61)16.1 曝气氧化池及其前端处理构筑物高程计算 (62)16.2 曝气氧化池及其后端构筑物高程计算过程 (64)1 设计规模的确定1.1 污水来源及水量水质此项工程所处理回用的是小区全截流生活污水。
污水管道系统的设计计算(一)污水设计流量计算一.综合生活污水设计流量计算各街坊面积汇总表居住区人口数为300⨯360。
75=108225人则综合生活污水平均流量为150⨯108225/24⨯3600L/s=187。
89L/s用内插法查总变化系数表,得K Z=1。
5故综合生活污水设计流量为Q1=187.89⨯1。
5L/s=281.84L/s二.工业企业生活污水和淋浴污水设计流量计算企业一:一般车间最大班职工人数为250人,使用淋浴的职工人数为80人;热车间最大班职工人数为100人,使用淋浴的职工人数为50人故工业企业一生活污水和淋浴污水设计流量为Q2(1)=(250⨯25⨯3+100⨯35⨯2.5)/3600⨯8+(80⨯40+50⨯60)/3600L/s =2。
68L/s企业二:一般车间最大班职工人数450人,使用淋浴的职工人数为90人;热车间最大班职工人数为240人,使用淋浴的职工人数为140人故工业企业二生活污水和淋浴污水设计流量为Q2(2。
)=(450⨯25⨯3+240⨯35⨯2.5)/3600⨯8+(90⨯40+140⨯60)/3600=5。
23L/s所以工业企业生活污水和淋浴污水设计流量为Q2=Q2(1)+Q2(2)=(2。
68+5。
23)L/s=7.91L/s三.工业废水设计流量计算企业一:平均日生产污水量为3400m3/d=3.4⨯106L/d=59。
03L/s企业二:平均日生产污水量为2400m3/d=2。
4⨯106L/d=27.78L/sQ3=(59.03⨯1。
6+27。
78⨯1。
7)L/s=141。
67L/s四.城市污水设计总流量Q4=Q1+Q2+Q3=(281。
84+7.91+141。
67)l/s=431.42L/s(二)污水管道水力计算一.划分设计管段,计算设计流量本段流量q1=Fq s K Z式中q1--——设计管段的本段流量(L/s)F-———设计管段服务的街坊面积(hm2)q s————生活污水比流量[L/(s·hm2)]K Z--—-生活污水总变化系数生活污水比流量q s=nρ/24⨯3600=300⨯150/24⨯3600 L/(s·hm2)=0.521 L/(s·hm2)式中n----生活污水定额或综合生活污水定额[L/(人·d)] Ρ—-——人口密度(人/hm2)污水干管和主干管设计流量计算表工厂排出的工业废水作为集中流量,企业一流出水量在检查井7处进入污水管道,相应的设计流量为97。
污水管网的水力计算包括以下几个方面:⑴污水设计流量的确定城市污水总的设计流量是居住区生活污水、工业企业生活污水和工业废水设计流量三部分之和,在地下水位较高的地区,还应加入地下水涌入量。
当设计污水管道系统时,应分别列表计算各居住区生活污水、工业废水和工厂生活污水设计流量,然后得出污水设计流量综合表。
⑵污水管道的水力计算①水力计算的基本公式污水管道水力计算的目的,在于合理的经济的选择管道断面尺寸、坡度和埋深。
②污水管道水力计算的设计数据设计充满度:指的是在设计流量下,污水在管道中的水深和管道直径的比值。
设计流速:和设计流量、设计充满度相应的水流平均速度叫做设计流速。
为了防止管道中产生淤积或冲刷,设计流速不宜过小或过大,应在最大和最小设计流速范围之内。
最小管径:一般在污水管道系统的上游部分,设计污水流量很小,若根据流量计算,则管径会很小,且易堵塞,因此,为了养护的方便,常规定一个允许的最小管径最小设计坡度:在污水管道系统设计时,通常使管道埋设坡度与设计地区的地面坡度基本一致,但管道坡度造成的流速应等于或大于最小设计流速,以防止管道内产生沉淀,因此,将相应于管内流速为最小设计流速时的管道坡度称为最小设计坡度。
③污水管道的埋设深度通常,污水管网占污水工程总投资的50%~75%,在实际工程中,同一直径的管道,采用的管材、接口和基础型式均相同,因其埋设深度不同,管道单位长度的工程费用相差比较大。
因此,合理地确定管道埋深对于降低工程造价是十分重要的。
④污水管道水力计算的方法在进行污水管道水力计算时,通常污水设计流量为已知值,需要确定管道的断面尺寸和敷设坡度。
为了使水力计算获得较为满意的结果,必须认真分析设计地区的地形等条件,并充分考虑水力计算设计数据的有关规定。
所选择的管道断面尺寸,必须要在规定的设计充满度和设计流速的情况下,能够排泄设计流量。
管道坡度应参照地面坡度和最小坡度的规定确定。
一方面要使管道尽可能与地面坡度平行敷设,这样可以不增大埋深,另一方面又要保证管道坡度不能小于最小设计坡度的规定,以免管道内的流速达不到最小设计流速而产生淤积。

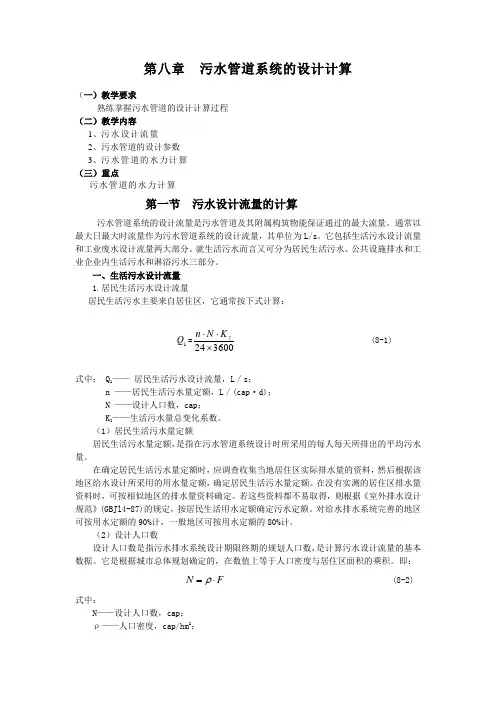

第八章 污水管道系统的设计计算(一)教学要求熟练掌握污水管道的设计计算过程 (二)教学内容1、污水设计流量2、污水管道的设计参数3、污水管道的水力计算 (三)重点污水管道的水力计算第一节 污水设计流量的计算污水管道系统的设计流量是污水管道及其附属构筑物能保证通过的最大流量。
通常以最大日最大时流量作为污水管道系统的设计流量,其单位为L/s 。
它包括生活污水设计流量和工业废水设计流量两大部分。
就生活污水而言又可分为居民生活污水、公共设施排水和工业企业内生活污水和淋浴污水三部分。
一、生活污水设计流量 1.居民生活污水设计流量居民生活污水主要来自居住区,它通常按下式计算:1Q =360024⨯⋅⋅zK N n (8-1)式中: Q 1—— 居民生活污水设计流量,L /s ;n ——居民生活污水量定额,L /(cap ·d); N ——设计人口数,cap ;K Z ——生活污水量总变化系数。
(1)居民生活污水量定额 居民生活污水量定额,是指在污水管道系统设计时所采用的每人每天所排出的平均污水量。
在确定居民生活污水量定额时,应调查收集当地居住区实际排水量的资料,然后根据该地区给水设计所采用的用水量定额,确定居民生活污水量定额。
在没有实测的居住区排水量资料时,可按相似地区的排水量资料确定。
若这些资料都不易取得,则根据《室外排水设计规范》(GBJl4-87)的规定,按居民生活用水定额确定污水定额。
对给水排水系统完善的地区可按用水定额的90%计,一般地区可按用水定额的80%计。
(2)设计人口数设计人口数是指污水排水系统设计期限终期的规划人口数,是计算污水设计流量的基本数据。
它是根据城市总体规划确定的,在数值上等于人口密度与居住区面积的乘积。
即:F N ⋅=ρ (8-2) 式中:N ——设计人口数,cap ;ρ——人口密度,cap/hm 2;F ——居住区面积,hm 2; cap ——“人”的计量单位。

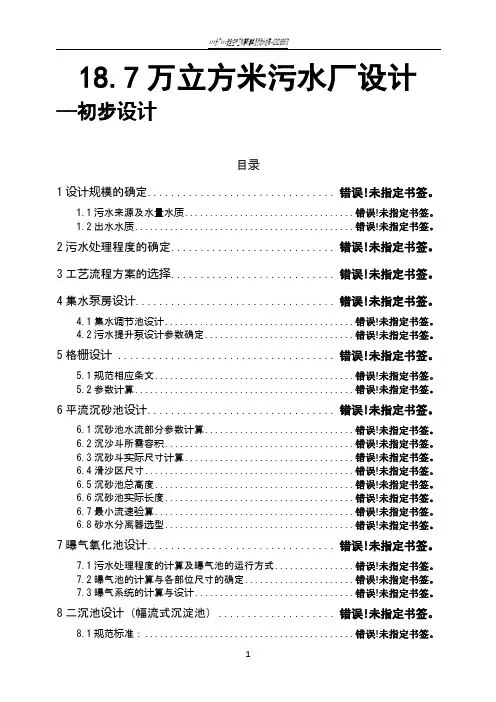

18.7万立方米污水厂设计——初步设计目录1设计规模的确定................................ 错误!未指定书签。
1.1污水来源及水量水质.................................. 错误!未指定书签。
1.2出水水质............................................ 错误!未指定书签。
2污水处理程度的确定............................ 错误!未指定书签。
3工艺流程方案的选择............................ 错误!未指定书签。
4集水泵房设计.................................. 错误!未指定书签。
4.1集水调节池设计...................................... 错误!未指定书签。
4.2污水提升泵设计参数确定.............................. 错误!未指定书签。
5格栅设计 ..................................... 错误!未指定书签。
5.1规范相应条文........................................ 错误!未指定书签。
5.2参数计算............................................ 错误!未指定书签。
6平流沉砂池设计................................ 错误!未指定书签。
6.1沉砂池水流部分参数计算.............................. 错误!未指定书签。
6.2沉沙斗所需容积...................................... 错误!未指定书签。
6.3沉砂斗实际尺寸计算.................................. 错误!未指定书签。
污水管网计算说明书一、设计污水量定额(1).居民生活污水定额和综合生活污水定额居民生活污水采用定额法计算,我国现行《室外排水设计规范》规定,可按当地用水定额的80%~90%采用。
对给排水系统完善的地区可按90%计,一般地区可按80%计。
综合生活污水定额(还包括公共建筑排放的污水) 注意:采用平均日污水量定额。
(2)工业企业工业废水和职工生活污水和淋浴废水定额,与给水定额相近,可参考。
二、污水量的变化生活污水量总变化系数宜按现行《室外排水设计规范》规定采用。
与给水系统用水量一样,污水的排放量也随时间发生变化。
同样有逐日变化和逐时变化的规律。
为了确定污水管网的设计流量,必须确定污水量的变化系数。
污水量日变化系数K d:指设计年限内,最高污水量与平均日污水量的比值;污水量时变化系数K h:指设计年限内,最高日最高时污水量与该日平均时污水量的比值;污水量总变化系数K z:指设计年限内,最高日最高时污水量与平均日平均时污水量的比值。
=∙即有:Kz Kd Kh(1)居民生活污水量变化系数根据专家常年分析,城市的污水总变化系数Kz的数值主要与排水系统中接纳的污水总量的大小有关。
当管道所服务的用户增多或用户的用水量标准增大,污水流量也随即增大。
总变化系数可按下式计算2.3 Q d ≦5Kz = 0.112.7d Q 5 ≦Q d ≦0001.3 Q d ≧1000(2) 工业废水量变化系数工业废水量变化规律与产品种类和生产工艺有密切联系,往往需要通过实地调查研究和分析求得。
(3) 工业企业生活污水和淋浴污水量变化工业企业生活污水量一般按每个工作班污水量定额计算,相应的变化系数按班内污水量变化给出,且与工业企业生活用水量变化系数基本相同,即一般车间采用3.0,高温车间采用2.5。
三、污水设计流量计算(1)居民生活污水设计流量影响居民生活污水设计流量的主要因素有生活设施条件、设计人口和污水流量变化。
居民生活污水设计流量Q 1用下式计算:1111(/)243600i i z q N Q K L s =⨯∑式中 1iq ——各排水区域平均居民生活污水量标准 [L/(cap ·d)] 1iN ——各排水区域在设计使用年限终期所服务的人口数(cap) 1z K ——生活污水量的总变化系数(2)公共建筑污水设计流量公共建筑的污水量可与居民生活污水合并计算,此时应选用综合生活污水量定额,也可单独计算。
第一章工程设计基本资料1.1工程规模及进、出水水质1.1.1设计规模污水处理厂近期工程(2010年)旱季流量1.1万m3/d,污水总变化系数Kz=1.57。
远期(2020年)旱季流量2.2万m3/d,污水总变化系数Kz=1.45。
近期雨水截流倍数取3.0,考虑到污水管网的现状及部分新建地区已采用分流制(如温泉安置区),因此近期雨季时设计流量按4万m3/d考虑,远期将雨污合流管道逐步改造成雨污分流制。
本设计预处理系统按4万m3/d规模设计,生化处理系统和深度处理系统按1.1万m3/d规模设计。
1.1.2设计进水水质参考同类城市污水厂进水水质情况,并考虑随着城市建设的发展,排水系统将逐步完善,排水体制由合流制完善为完全分流制,进水浓度将进一步提高,推荐污水处理厂设计进水水质见下表。
污水处理厂设计进水水质1.1.3设计出水水质根据《总体规划》中的水环境功能分区和保护目标,排放口附近鸭洞河为III类水体,距离流溪河近,污水处理厂出水水质(进入人工湿地前)执行《城镇污水处理厂污染物排放标准(GB18918-2002)一级A标准和广东省地方标准《水污染物排放限值》(DB44/26-2001)第二时段一级标准两者较严的指标,主要污染物排放指标见下表。
污水处理厂设计出水水质1.2污水处理厂工程处理工艺污水处理工艺的选择直接关系到出水各项水质指标能否达到处理要求,关系到管理是否方便及运行成本的高低,慎重选择适当的工艺是污水处理工程的关键。
污水处理厂各工段处理采用工艺如下:1.污水处理工艺:采用改良型氧化沟工艺;2.污泥浓缩脱水工艺:采用带式浓缩脱水一体机;3.污泥最终处置:卫生填埋或送污泥处理厂处理;4.出水消毒工艺:采用紫外线消毒工艺;5.尾水深度处理工艺:采用纤维转盘滤池过滤+人工湿地处理工艺;6.除臭工艺:采用填充式生物滤池除臭;7.初雨处理工艺:雨季初雨经过细格栅和沉砂池处理后,进入初雨沉淀池,沉淀后外排。
污⽔管⽹⽔⼒计算-污⽔管道设计污⽔管⽹⽔⼒计算-污⽔管道设计 污⽔管道系统的⼯程设计包括:①设计基础数据的收集;②污⽔管道系统的平⾯布置;③污⽔管道设计流量计算和⽔⼒计算;④污⽔管道系统附属构筑物的选择与设计;⑤污⽔管道在街道横断⾯上位置的确定;⑥绘制污⽔管道系统平⾯图和纵剖⾯图。
1.污⽔管道设计⽅案的确定 ⑴设计资料的调查 进⾏排⽔⼯程设计时,通常需要有以下⼏⽅⾯的基础资料: ①有关明确任务的资料; ②有关⾃然因素⽅⾯的资料地形图,⽓象资料,⽔⽂资料地质资料等。
③有关⼯程情况的资料 包括道路的现状和规划,地⾯建筑物和地铁及其它地下建筑的位置和⾼程,各种地下管线的位置,本地区建筑材料、管道制品以及电⼒供应的情况和价格,安装单位的等级和装备情况等。
⑵设计⽅案的确定 在掌握了较为完整可靠的设计基础资料后,设计⼈员根据⼯程的要求和特点,对⼯程中⼀些原则性的、涉及⾯较⼴的问题提出了不同的解决办法,这样就构成了不同的设计⽅案。
对提出的设计⽅案需要进⾏技术经济评价,其步骤和⽅法是:①建⽴⽅案的技术经济数学模型;②解技术经济数学模型;③⽅案的技术经济⽐较;④综合评价与决策。
2.污⽔管⽹的⽔⼒计算 包括以下⼏个⽅⾯: ⑴污⽔设计流量的确定 城市污⽔总的设计流量是居住区⽣活污⽔、⼯业企业⽣活污⽔和⼯业废⽔设计流量三部分之和,在地下⽔位较⾼的地区,还应加⼊地下⽔涌⼊量。
当设计污⽔管道系统时,应分别列表计算各居住区⽣活污⽔、⼯业废⽔和⼯⼚⽣活污⽔设计流量,然后得出污⽔设计流量综合表。
⑵污⽔管道的⽔⼒计算 ①⽔⼒计算的基本公式 污⽔管道⽔⼒计算的⽬的,在于合理的经济的选择管道断⾯尺⼨、坡度和埋深。
②污⽔管道⽔⼒计算的设计数据 设计充满度:指的是在设计流量下,污⽔在管道中的⽔深和管道直径的⽐值。
设计流速:和设计流量、设计充满度相应的⽔流平均速度叫做设计流速。
为了防⽌管道中产⽣淤积或冲刷,设计流速不宜过⼩或过⼤,应在最⼤和最⼩设计流速范围之内。
18.7万立方米污水厂设计——初步设计目录1 设计规模的确定 (4)1.1 污水来源及水量水质 (4)1.2 出水水质 (4)2 污水处理程度的确定 (4)3工艺流程方案的选择 (5)4 集水泵房设计 (5)4.1集水调节池设计 (6)4.2 污水提升泵设计参数确定 (6)5 格栅设计 (9)5.1 规范相应条文 (9)5.2 参数计算 (10)6 平流沉砂池设计 (13)6.1 沉砂池水流部分参数计算 (13)6.2 沉沙斗所需容积 (14)6.3 沉砂斗实际尺寸计算 (14)6.4 滑沙区尺寸 (14)6.5 沉砂池总高度 (15)6.6 沉砂池实际长度 (15)6.7 最小流速验算 (15)6.8 砂水分离器选型 (15)7 曝气氧化池设计 (17)7.1 污水处理程度的计算及曝气池的运行方式 (17)7.2 曝气池的计算与各部位尺寸的确定 (18)7.3 曝气系统的计算与设计 (22)8 二沉池设计(幅流式沉淀池) (29)8.1 规范标准: (29)8.2 每座沉淀池表面积和池径 (31)8.3 沉淀池有效水深 (31)8.4 刮泥机选型 (31)8.5 沉淀池总高度 (32)8.6 污泥体积计算 (33)8.7负荷校核 (34)9 污泥浓缩池设计 (35)9.1 规范标准 (35)9.2 设计进泥量 (35)9.3 污泥浓缩池有效容积和有效面积计算 (36)9.4 污泥浓缩刮泥机选型 (36)9.6 污泥浓缩池出水量和出泥量 (38)9.7 均质池设计。
(39)9.8 校核固体负荷 (40)10 污泥机械脱水设计 (40)10.1 脱水设备选型 (40)10.2 脱水机房尺寸 (41)11 污泥井设计 (41)11.1 设计思路 (41)11.2 污泥井容积 (41)12 配水井设计 (41)12.1 配水井设计思路 (41)12.2 沉砂池与曝气氧化池之间配水井设计(配水井1#) (43)12.3 结合井到消毒池间之配水井设计(配水井2#) (43)13 曝气氧化池与二沉池结合井设计 (44)13.1混合液配水井 (44)13.2 结合井外层二沉池上清液出水井 (44)14 消毒池 (44)14.1 规范标准 (44)14.2 接触消毒池容积 (45)14.3 接触消毒池表面积 (45)14.4 接触消毒池尺寸 (45)14.5 接触消毒池池高 (46)14.6 进出水部分 (46)14.7 消毒池平面图 (46)15 城市污水处理厂总平面布置 (46)15.1 平面布置的一般原则 (46)15.2 污水处理站平面布置的内容 (47)15.3 平面布置面积 (48)16 高程计算 (48)16.1 曝气氧化池及其前端处理构筑物高程计算 (49)16.2 曝气氧化池及其后端构筑物高程计算过程 (50)1 设计规模的确定1.1 污水来源及水量水质此项工程所处理回用的是小区全截流生活污水。
18.7万立方米污水厂设计——初步设计目录1 设计规模的确定 (5)1.1 污水来源及水量水质 (5)1.2 出水水质 (5)2 污水处理程度的确定 (6)3工艺流程方案的选择 (6)4 集水泵房设计 (7)4.1集水调节池设计 (7)4.2 污水提升泵设计参数确定 (7)5 格栅设计 (11)5.1 规范相应条文 (11)5.2 参数计算 (11)6 平流沉砂池设计 (15)6.1 沉砂池水流部分参数计算 (15)6.2 沉沙斗所需容积 (15)6.3 沉砂斗实际尺寸计算 (16)6.4 滑沙区尺寸 (16)6.5 沉砂池总高度 (16)6.7 最小流速验算 (17)6.8 砂水分离器选型 (17)7 曝气氧化池设计 (19)7.1 污水处理程度的计算及曝气池的运行方式 (19)7.2 曝气池的计算与各部位尺寸的确定 (20)7.3 曝气系统的计算与设计 (24)8 二沉池设计(幅流式沉淀池) (32)8.1 规范标准: (32)8.2 每座沉淀池表面积和池径 (34)8.3 沉淀池有效水深 (35)8.4 刮泥机选型 (35)8.5 沉淀池总高度 (36)8.6 污泥体积计算 (37)8.7负荷校核 (38)9 污泥浓缩池设计 (39)9.1 规范标准 (39)9.2 设计进泥量 (40)9.3 污泥浓缩池有效容积和有效面积计算 (40)9.4 污泥浓缩刮泥机选型 (40)9.6 污泥浓缩池出水量和出泥量 (42)9.7 均质池设计。
