首先，为了人身安全需要先停电。
在断开配电后变压器的低压侧负荷，此时可用用绝缘棒拉开高压侧跌落式熔断器，一定要做好安全措施。
其次，变压器上有一个分接开关保护盖，想办法把它拧开，将定位销置于空档位置。
最后，根据输出的电压高低进行调节档位，记住要调节分接开关到指定合适的位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由Ⅰ档调到Ⅱ档，或Ⅱ档调整到Ⅲ档。
提醒：一般的变压器只有在完全停电的情况下对分接头进行改变，绝对不能带负荷改变分接头位置，在改变分接头之前，需要对变压器事先选好一个分接头，使得在最大负荷与最小负荷时，电压偏移不超过允许范围。
变压器的调压方式
变压器的调压方式:分为有载调压和无载调压.它是改变变压器1次绕组抽头,借以改变变压比.一般分为3档.即高往高调,低往底调,它是针对2次电压来说的,2次电压高,则1次侧抽头往上调。
其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
变压器有两种调压方式，一种是无载调压，一种是有载调压。
有载调压就是在变压器运行时可以调解变压器的电压。
无励磁调压和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
而有载调压分接开关一般有3个或者5个档位，根据实际情况调压，通常用1挡，即使电压保持5%Ue，以保证线路末端电压质量。
传统的调压是机械式，新型的都是电子的。

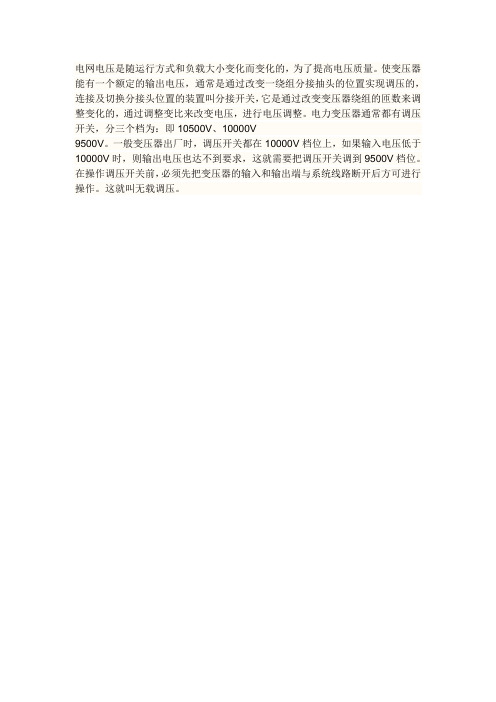

电网电压是随运行方式和负载大小变化而变化的，为了提高电压质量。
使变压器能有一个额定的输出电压，通常是通过改变一绕组分接抽头的位置实现调压的，连接及切换分接头位置的装置叫分接开关，它是通过改变变压器绕组的匝数来调整变化的，通过调整变比来改变电压，进行电压调整。
电力变压器通常都有调压开关，分三个档为：即10500V、10000V
9500V。
一般变压器出厂时，调压开关都在10000V档位上，如果输入电压低于10000V时，则输出电压也达不到要求，这就需要把调压开关调到9500V档位。
在操作调压开关前，必须先把变压器的输入和输出端与系统线路断开后方可进行操作。
这就叫无载调压。
变压器的有载分接开关有载调压可以分为无级调压和分级调压两类。
无级调压只适用于低电压或小容量的场百，如感应调压器、移圈调压器、可动铁心调压器、磁调压器以及采取滑动触点的自藕调压器等。
它们可以将电压进行大幅度连续调节，但材料耗费多、效率低，只能做到几十千伏安，个别的至多做到几百千伏安，再大就不经济了，大多用在电工试验和科学实验方面。
本文所叙说的有载分接开关属于分级调压类型，是无激磁(以前称无载)调压的进一步发展。
随着供电质量要求的提高，很多场合下停电调压不只是十分不便，有时甚至是不可能的，因此对更多地采用有载调压成为日益迫切的问题。
装有有载调尽分接开关的变压器称为有载调压变压器，主要用于:a.稳定电力网在各负载中心的电压，以提高供电质量，b.作为两个网路之间的联络变压器，利用有载调压来分配网络之间的负载，c.作为带负载调节电流和功率的电源，以提高生产效率，如电化工、电冶炼工业中所用的电炉变压器、整流变压器等，d.用于移动变电站，以适应各种紧急供电番要，e.其他必须严格控制电压的场合，如电子工业、医学等方面所用的电源变压器。
分级有载调压的基本原理，就是从变压器线圈中引出若千分接头，通过有载分接开关，在保证不切断负载电流的情况下，由一分接头“切换’到另一分接头，以变换有效匝数，即变换了变压器的变压比。
这种方式的材料耗费少，变压器体积增加不多，可以做到很高电压和很大容址。
由于存在着切换这一过程，开关触头逐渐烧蚀，在操作一定次数后，必须更换触头。
与此同时，在变压器油中的切换使油质下降，造成维护不便。
近来的趋势是，从有触头切换向无触头切换发展，如采用可控硅，从油中切换向真空中切换发展，如采用真空开关，但是还未能做到正常生产的地步。
切换过程需要过渡电路，过渡电路中有用电抗和电阻两种。
电抗过渡类型，即电杭式有载分接开关，体积大、耗材多、触头烧蚀严重，现已不生产。
电阻过渡类型，即电阻式有载分接开关。
电阻式套管型开关，会增加变压器的总高，在运箱中还要拆下套管和它上端的切换开关，对安装调整不利，结构也较复杂，造价较高，现也已不生产。
关于变压器分接头的问题电网电压是随着运行方式和负载的大小变化而变化的。
电网电压过高和过低，将会直接影响变压器的和用电设备的正常运行，为了使变压器能够有一个额定的输出电压，大多数是通过改变一次线圈分接抽头的位置即改变变压器线圈接入的匝数多少，来改变变压器的输出端电压。
在变压器一次侧的三相线圈中，根据不同的匝数引出几个抽头，这几个袖头按照一定的接线方式接在分接开关上。
开关的中心有一个能转动的触头，当变压器需要调整电压时，改变分接开关的位置就改变了变压器的变压比，从而改变变压器的输出电压，使之满足需要。
要注意的是当改变高压侧分接开关档位时，并没有改变高压侧的电压〔高压侧的电压是系统电源的电压，这个电压只能随负荷等参数波动，不受变压器高压侧分接开关档位影响〕，实际上改变的是高压绕组的匝数。
高压绕组的匝数一旦改变了，它与中、低压侧之间的变比也就改变了，从而到达了改变中、低压侧电压的目的。
一档应该是线圈匝数最多的，比方110±±2*2.5/10.5，即一档对应高压侧：110(1+8*1.25%)=121kV。
有人说110±8*1.25 表示110kV侧有17档，我也不知道该用什么词了，暂且叫17级吧，因为有的变压器的调压表盘显示19个档位，其中9，10，11 三档是一级电压都是110kV〔好似这里面还有点什么学问〕。
MR 和华明有时标为9a、9b、9c，都是一个电压。
常听到有经验的老工程师说“低了低调，高了高调”。
这里的含义可以从两方面理解：一是对高压侧调压的降压变压器而言，当低压侧电压偏低时，分接开关档位要向低调整；当低压侧电压偏高时，分接开关档位要向高调整；二是当系统电源电压高了分接开关档位要向高调整，反之亦然。
怎么理解都对，记住就可以了。
±2*2.5确实不多见，一般可以理解为无载调压。
调整此分接开关时高、中压之间的变比改变了，故中压侧的电压变了。
而高、低压侧的变比保持不变，所以低压侧的电压也不会改变。
变压器分接开关调整方法与步骤一、调整方法1.核心平衡法核心平衡法是一种根据变压器的空载损耗和短路阻抗来选择最佳分接位置的方法。
具体步骤如下：（1）首先测量变压器的空载损耗和短路阻抗；（2）根据测量的数据，计算出变压器在各个分接位置上的空载损耗和短路阻抗；（3）根据计算的结果，选择空载损耗最小的分接位置作为调整目标；（4）将变压器的分接开关切换到目标位置，完成调整。
2.负荷损耗法负荷损耗法是一种根据变压器的负荷损耗来选择最佳分接位置的方法。
具体步骤如下：（1）首先测量变压器的负荷损耗；（2）根据测量的数据，计算出变压器在各个分接位置上的负荷损耗；（3）根据计算的结果，选择负荷损耗最小的分接位置作为调整目标；（4）将变压器的分接开关切换到目标位置，完成调整。
3.综合法综合法是一种结合核心平衡法和负荷损耗法的方法。
它不仅考虑变压器的空载损耗和负荷损耗，还考虑了其它因素，如变压器的输出电压浮动范围和调整范围等。
具体步骤如下：（1）首先测量变压器的空载损耗、短路阻抗和负荷损耗；（2）根据测量的数据，计算出变压器在各个分接位置上的空载损耗、短路阻抗和负荷损耗；（3）根据计算的结果，选择最合适的分接位置作为调整目标；（4）将变压器的分接开关切换到目标位置，完成调整。
二、调整步骤1.测量变压器参数在调整变压器分接开关之前，首先需要测量变压器的空载损耗、短路阻抗和负荷损耗。
这些参数是选择最佳分接位置的基础。
2.计算各个分接位置参数根据测量的数据，计算出变压器在各个分接位置上的空载损耗、短路阻抗和负荷损耗。
这些参数可以用于选择最佳分接位置。
3.选择最佳分接位置根据计算的结果，选择空载损耗最小或负荷损耗最小的分接位置作为调整目标。
如果使用综合法，还需要考虑其它因素，如输出电压浮动范围和调整范围等。
4.切换分接开关将变压器的分接开关切换到目标位置，完成调整。
需要注意的是，在切换分接开关之前，需要停机进行操作，以确保安全。
变压器分接开关调整口诀1.引言1.1 概述概述变压器分接开关是电力系统中重要的设备之一，它的作用是调整变压器的输出电压，以满足不同负荷需求。
在实际运行中，由于系统负载的变化或其他因素的影响，变压器的输出电压可能需要进行调整，而变压器分接开关就成为了必不可少的调节装置。
为了确保变压器分接开关的调整工作能够顺利进行，需要掌握一些相关的口诀和方法。
本文将介绍变压器分接开关的调整口诀，旨在帮助读者更好地理解和掌握这一关键技术。
文章结构本文将围绕以下几个方面进行介绍：首先，我们将对变压器分接开关的作用进行简要介绍，以便读者对其有一个基本的了解。
然后，我们将详细介绍变压器分接开关的调整方法，包括具体的操作步骤和技巧。
最后，我们将进行总结，并强调变压器分接开关调整的重要性。
目的本文的目的是为读者提供一个全面而实用的变压器分接开关调整口诀，以帮助他们在实际工作中能够灵活、准确地进行调整操作。
通过学习和应用这些口诀和方法，读者将能够更好地应对变压器输出电压调整的需求，提高工作效率和电力系统的稳定性。
1.2文章结构文章结构的目的是为了帮助读者更好地理解和获取文中所讨论的内容。
一个清晰的文章结构能够使读者更容易地找到自己感兴趣的部分，并且有助于他们更好地理解整个文档的逻辑和主旨。
本文的结构分为引言、正文和结论三个主要部分。
在引言部分，将对文章的主题进行概述，介绍变压器分接开关的定义、作用和重要性。
同时，引言还会阐明文章的目的，即探讨变压器分接开关的调整口诀，为读者提供一些实用的调整方法和技巧。
正文部分是文章的核心，将对变压器分接开关的作用进行详细阐述。
首先，会解释变压器分接开关的基本原理和功能，包括其在电力系统中的作用及应用范围。
其次，将介绍具体的变压器分接开关的调整方法，包括调节电压比例和调整分接头位置等方面的技巧和要点。
最后，在结论部分，将总结变压器分接开关的调整口诀，重点强调它在电力系统中的重要性。
通过总结文章的主要内容，给读者一个对变压器分接开关调整的整体认识，并强调它对电力系统的正常运行和性能优化的重要作用。
变压器分接开关调整方法与步骤1.安全检查：在进行任何电气设备的操作之前，确保所有相关安全措施已经准备就绪。
检查变压器的工作状态，确认变压器已停止运行并与输电线路断开连接。
2.检查变压器线圈：检查变压器的线圈绝缘情况。
确保变压器线圈没有发生严重的绝缘损坏或短路。
3.确定调整需求：根据实际情况和需要，确定需要调整变压器的中性点位置和额定电压比例。
这取决于输电线路的电压要求和负载要求。
4.确定分接开关位置：根据变压器的分接结构确定分接开关的位置。
从分接开关的扇形分接开关示意图中，找到对应于所需中性点位置和额定电压比例的位置。
5.准备工具和设备：准备用于操作分接开关的必要工具和设备，例如绝缘手套、绝缘材料、电流表等。
6.断开变压器连接：断开变压器与输电线路的连接。
使用合适的工具将变压器的输电线路切断，确保安全。
7.安装绝缘保护：在进行分接开关操作之前，使用绝缘材料或绝缘套管对相关设备进行绝缘保护，以防止电击和绝缘损坏。
8.打开分接开关：使用适当的工具，打开分接开关。
确保分接开关完全打开并停在正确的位置。
9.改变中性点位置：根据需要，轻轻地旋转分接开关以改变变压器的中性点位置。
根据实际情况和需要，根据分接开关的位置和指示器来确定中性点的位置。
10.检查调整结果：改变中性点位置后，使用电流表或其他相关设备检查变压器的输出电压和电流。
确保变压器的输出满足要求。
11.关闭分接开关：调整后，关闭分接开关。
确保分接开关完全关闭并锁定在正确的位置。
12.连接输电线路：重新连接变压器与输电线路。
使用合适的工具将变压器的输电线路连接起来，并确保电连接牢固可靠。
13.测试变压器功能：重新启动变压器，并使用适当的设备测试变压器的功能和性能。
确保变压器正常工作。
14.记录调整结果：在进行任何操作之后，记录调整的结果和细节。
包括变压器的中性点位置、额定电压比例、分接开关位置等信息。
这对于以后的维护和操作很有帮助。
15.清理工作区：在完成所有操作后，清理工作区域。

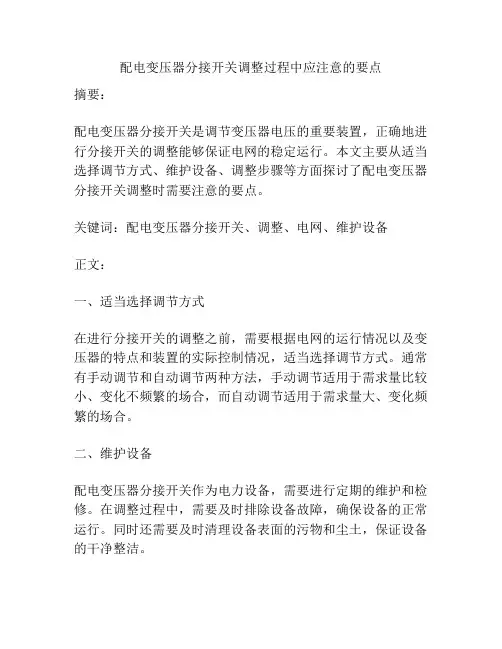

配电变压器分接开关调整过程中应注意的要点摘要：配电变压器分接开关是调节变压器电压的重要装置，正确地进行分接开关的调整能够保证电网的稳定运行。
本文主要从适当选择调节方式、维护设备、调整步骤等方面探讨了配电变压器分接开关调整时需要注意的要点。
关键词：配电变压器分接开关、调整、电网、维护设备正文：一、适当选择调节方式在进行分接开关的调整之前，需要根据电网的运行情况以及变压器的特点和装置的实际控制情况，适当选择调节方式。
通常有手动调节和自动调节两种方法，手动调节适用于需求量比较小、变化不频繁的场合，而自动调节适用于需求量大、变化频繁的场合。
二、维护设备配电变压器分接开关作为电力设备，需要进行定期的维护和检修。
在调整过程中，需要及时排除设备故障，确保设备的正常运行。
同时还需要及时清理设备表面的污物和尘土，保证设备的干净整洁。
三、调整步骤1. 准备工作：首先需要关闭变压器的总开关和所有的配电开关，保证电网和人员的安全。
2. 确定调整电压：根据需要调整的电压差确定分接开关调节档位，然后关闭调节档位上方的总开关，保留低压侧开关和调节档位开关。
3. 调整分接开关：根据需要调整的电压差，逐步改变分接开关的位置，观察电压表的变化。
当达到需要的电压差时，稳定电压表读数，并确认分接开关位置。
4. 恢复设备：关闭调节档位开关，打开调节档位上方的总开关，然后关闭低压侧开关。
最后，按照正常程序恢复设备，并记录调整情况。
总之，配电变压器分接开关调整需要注意以上要点，确保能够正确地进行配电变压器的电压调节，从而保障电网的正常运行。
四、保证安全在进行配电变压器分接开关调整的过程中，安全是首要的考虑因素。
必须严格遵守相关安全规定和操作规程，定期对设备进行检查和维护，确保设备的正常运行。
同时，需要进行必要的安全警示和防护措施，实现安全施工。
五、合理使用分接开关在进行分接开关调整时，需要合理使用分接开关。
分接开关调整的次数不能过多，最好在每年春秋两季进行一次调整。

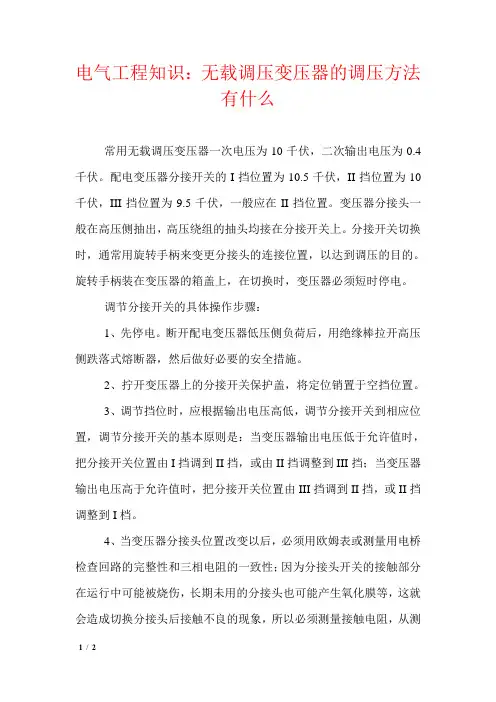

电气工程知识：无载调压变压器的调压方法有什么常用无载调压变压器一次电压为10千伏，二次输出电压为0.4千伏。
配电变压器分接开关的I挡位置为10.5千伏，II挡位置为10千伏，III挡位置为9.5千伏，一般应在II挡位置。
变压器分接头一般在高压侧抽出，高压绕组的抽头均接在分接开关上。
分接开关切换时，通常用旋转手柄来变更分接头的连接位置，以达到调压的目的。
旋转手柄装在变压器的箱盖上，在切换时，变压器必须短时停电。
调节分接开关的具体操作步骤：1、先停电。
断开配电变压器低压侧负荷后，用绝缘棒拉开高压侧跌落式熔断器，然后做好必要的安全措施。
2、拧开变压器上的分接开关保护盖，将定位销置于空挡位置。
3、调节挡位时，应根据输出电压高低，调节分接开关到相应位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由I挡调到II挡，或由II挡调整到III挡；当变压器输出电压高于允许值时，把分接开关位置由III挡调到II挡，或II挡调整到I档。
4、当变压器分接头位置改变以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的一致性；因为分接头开关的接触部分在运行中可能被烧伤，长期未用的分接头也可能产生氧化膜等，这就会造成切换分接头后接触不良的现象，所以必须测量接触电阻，从测量结果中可以判断三相电阻是否平衡；若不平衡，其差值不得超过三相平均值的2%，并参考二次测量数据，否则运行后，动静触头会因接触不好而发热，甚至放电，损坏变压器。
若多次切换后，三相电阻仍不平衡，一般可能是以下4种原因：1、分接开关接触不良，如接点烧伤，不清洁，电镀层脱落，弹簧压力不够；2、分接开关引出线焊接不良或多股导线有部分未焊好或断股；3、三角形接线一相断线，这样，未断线的两相电阻值为正常值的1.5倍，断线相的电阻值为正常值的3倍；4.变压器套管的导电杆与引线接触不良。

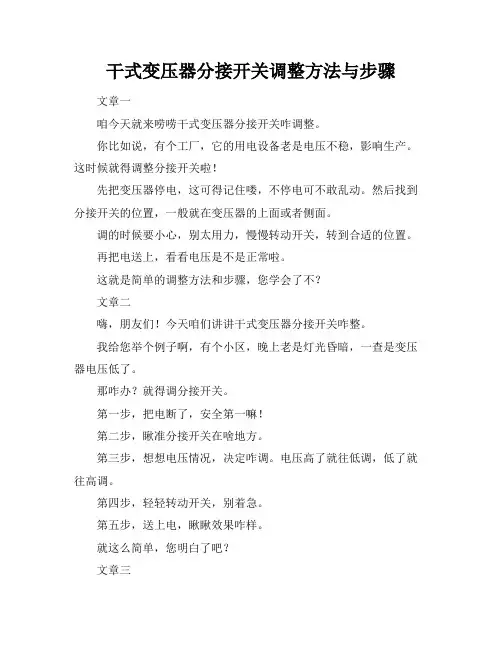

干式变压器分接开关调整方法与步骤文章一咱今天就来唠唠干式变压器分接开关咋调整。
你比如说，有个工厂，它的用电设备老是电压不稳，影响生产。
这时候就得调整分接开关啦！先把变压器停电，这可得记住喽，不停电可不敢乱动。
然后找到分接开关的位置，一般就在变压器的上面或者侧面。
调的时候要小心，别太用力，慢慢转动开关，转到合适的位置。
再把电送上，看看电压是不是正常啦。
这就是简单的调整方法和步骤，您学会了不？文章二嗨，朋友们！今天咱们讲讲干式变压器分接开关咋整。
我给您举个例子啊，有个小区，晚上老是灯光昏暗，一查是变压器电压低了。
那咋办？就得调分接开关。
第一步，把电断了，安全第一嘛！第二步，瞅准分接开关在啥地方。
第三步，想想电压情况，决定咋调。
电压高了就往低调，低了就往高调。
第四步，轻轻转动开关，别着急。
第五步，送上电，瞅瞅效果咋样。
就这么简单，您明白了吧？文章三咱来说说干式变压器分接开关调整这点事儿。
有一家饭店，厨房的电器老是不好使，一查是电压不对。
那咋调整分接开关呢？一定要停电，这可不能马虎。
然后，找到那个开关，它可能藏在变压器的某个角落里。
接着，想想电压是高了还是低了，决定调整的方向。
调的时候要温柔点，别弄伤了开关。
弄好后，通上电试试，看看问题解决没。
是不是挺简单的？文章四朋友们，今天来聊聊干式变压器分接开关咋调整。
就像有个小商店，收款机老是出故障，原来是电压不合适。
那咋弄？停了电，找到分接开关。
看看电压低不低，低了就往上调调。
调的时候别使蛮劲，慢慢的来。
弄好了，通上电，看看收款机正常不。
这就是调整的办法，您记住了吗？文章五咱们来谈谈干式变压器分接开关的调整方法和步骤。
比如说，一个办公室的空调总是不制冷，一测电压不对。
这时候就得调分接开关啦。
第一步，停电，这是必须的。
第二步，找开关，仔细找找。
第三步，根据电压情况动手调。
第四步，轻轻转动，别弄坏了。
第五步，送电，看看空调好使不。
咋样，是不是不难？。
变压器有载调压分接开关操作原则的分析摘要：在变电运行工作中，会遇到变压器有载调档的问题，对于不并列的变压器，直接调档就行。
对于并列运行的变压器,如何调档？遵循什么原则？为什么要按照这些原则进行调档？为了解决这个问题，我们先找出变压器有载调压分接开关操作的原则，再通过数学的推导和物理的分析，一步步揭开这样操作的原因。
关键词：有载调压；并列；负载；初级；次级；环流变压器有载调压分接开关操作有以下三大原则：a）禁止在变压器生产厂家规定的负荷和电压水平以上进行主变压器分接头调整操作；b）多台并列运行的变压器，在升压操作时，应先操作负载电流相对较小的一台，再操作负载电流较大的一台，以防止环流过大；降压操作时，顺序相反；c）并列运行的变压器，其调压操作应轮流逐级或同步进行，不得在单台变压器上连续进行两个及以上的分接头变换操作。
首先我们来分析调压原则a，目前电网在运的变压器有载分接开关都安装在变压器的高压侧，这样做的目的：一是在变压器的内部一般高压绕组在外侧，在满足绝缘要求的情况下，抽头引出方便，连接也方便；二是变压器的高压侧电流相对于其它侧，电流要小，对引出线及分接开关导体截面的要求小，有一定的经济性，且容易解决接触不良的问题，能有效防止分接头在切换的过程中的拉弧现象。
变压器在过负荷的情况下，是不能调压的，因为变压器分接开关的过渡电阻在有载调压的过程中会流过变压器的全部负载电流，在负载电流过大的情况下强制调压，有可能会烧毁分接开关的辅助接头。
在电网系统电压超过厂家规定水平的情况下，也不能调压，因为在电压过高的情况下强制调压，会产生拉弧现象。
超过生产厂家规定的负荷和电压水平进行调压，会给变压器的运行带来较大的风险，调压原则a无疑是正确的。
接着我们来分析调压原则b，当变压器并列运行时，初级绕组、次级绕组并列在一起，各个变压器有共同的初级电压和次级电压，各个变压器阻抗压降强制相等，此为并列运行变压器的一个共同特点：即(K为变压器的变比)是相等的，且＝。
变压器分接开关调压1. 背景介绍变压器分接开关调压是一种常见的电力系统调压方式。
在电力系统中，通过调整变压器的绕组连接点，可以实现输出电压的调节。
变压器分接开关调压能够有效地解决电力系统中负荷变化引起的电压波动问题，提高电力系统的稳定性和供电质量。
2. 变压器分接开关的原理变压器分接开关通过改变绕组的接线方式，从而实现对输出电压的调节。
常见的变压器分接开关有三种接线方式：大端连接、小端连接和中性点连接。
通过改变连接方式，可以调节变压器的变比，从而实现电压的调节。
•大端连接：将变压器的高压侧绕组与低压侧的大端相连。
这种接线方式可以使输出电压增加，适用于需要升压的情况。
•小端连接：将变压器的高压侧绕组与低压侧的小端相连。
这种接线方式可以使输出电压减小，适用于需要降压的情况。
•中性点连接：将变压器的高压侧绕组与低压侧的中性点相连。
这种接线方式可以在不改变变比的情况下调节输出电压，适用于需要微调电压的情况。
3. 变压器分接开关的工作原理变压器分接开关是通过切换分接头的位置来实现变压器接线方式的改变。
在变压器绕组上设置了一系列分接头，通过旋转分接开关，可以改变接线点的位置，从而改变变压器的接线方式。
分接开关通常采用机械和电动两种方式进行控制。
当需要调节输出电压时，通过控制分接开关的操作，可以改变变压器的接线方式。
例如，如果需要升高输出电压，可以将分接开关切换到大端连接；如果需要降低输出电压，可以将分接开关切换到小端连接。
通过不同的分接头组合和分接开关的操作，可以实现较大范围的电压调节。
4. 变压器分接开关调压的应用变压器分接开关调压在电力系统中有广泛的应用。
它可以用于供电系统的负荷调节，以应对负荷变化带来的电压波动；也可以用于电力系统的电压调节，以满足用户对电压的要求。
变压器分接开关调压还可以用于电力系统的过电压保护和电力负荷分配。
当系统负荷增大或出现突发故障时，通过调节变压器的分接开关，可以避免电压超过允许范围，保护电力设备的安全运行。
变压器分接头调压随着电力系统的发展，变压器作为电能传输和分配的重要设备，其稳定运行对于保障电力供应的可靠性至关重要。
而变压器分接头作为变压器的调压装置，承担着关键的调整电压和供电质量的作用。
本文将介绍变压器分接头调压的原理、作用和操作方法，以及可能遇到的问题和解决方案。
1. 变压器分接头调压的原理变压器分接头调压是通过改变变压器的绕组匝数比例来调整输出电压的方法。
根据需求，可以选择不同的分接头位置，从而实现不同的电压输出。
通常情况下，变压器有多种分接头位置可供选择，每一种位置都对应着不同的输出电压。
通过选择合适的分接头位置，可以有效地控制输出电压，以满足供电要求。
2. 变压器分接头调压的作用变压器分接头调压在电力系统中起到了至关重要的作用。
首先，它可以根据电网的电压波动情况，及时调整变压器的输出电压，保持电力供应的稳定性。
其次，通过选择合适的分接头位置，可以在不更换整个变压器的情况下，实现输出电压的调整，提高供电质量。
此外，变压器分接头调压还能够适应负荷的变化，满足不同的电力需求，提高电力系统的运行效率。
3. 变压器分接头调压的操作方法变压器分接头调压需要经过一系列的操作步骤。
首先，需要确定调压的需求和目标，即确定所需的输出电压。
其次，根据变压器的分接头位置，选择合适的位置来调整输出电压。
在进行分接头调节时，需要注意切断变压器的供电，避免误操作带来的安全风险。
完成调压后，需要进行电压的监测和测试，确保供电质量的可靠性。
4. 可能遇到的问题和解决方案在进行变压器分接头调压的过程中，可能会遇到一些问题。
例如，调压操作不当可能导致电压不稳定或过载；分接头连接不牢固可能引起接触不良或短路。
针对这些问题，我们可以采取一些解决方案。
首先，要严格按照操作规程进行操作，确保调压的安全性和可靠性。
其次，定期检查和维护分接头的连接情况，确保其正常工作。
此外，还可以利用现代监测设备和技术手段，实时监测变压器的运行情况，及时发现和解决潜在问题。
变压器无励磁调压和有载调压的区别和变压器“有载”调压装置。
两者都是指的变压器分接开关调压方式，那两者之间又有什么区别呢？让我们首先了解两种之间的定义：①”无励磁“调压，是在变压器一、二次侧都脱离电源的情况下，变换变压器的高压侧分接头来改变绕组的匝数比进行调压的。
无励磁盘型分接开关双靠国汗尤分橙E胃的一共分接头我祯定电压郅蝮时蚓定通过电流.1舅压方式I瑞部.II中翔.M中博点.lYF-小转换.利亚国刊1ml相］型号说明:IP-，用也恍不阡国•匕卜・5.嗝卜兀3c. /!□用力看审r JU国『*犹安：山出才有户宜看 %『L片'IP-，用也ftWJB • t.嗝卜兀3c. /!□用力看审r JU国『*犹安：ii,坤星I；直酎同c 115B(4..r^Uk- 。
上■皮H*q*L 郎*.T小州餐BH冲”,1. 4. 3 I，卜国比，4 TJLE h.111 I fl41 umu②有载调压：利用有载分解开关，在保证不切断负载电流的情况下，变换变压器绕组的分接头，来改变高压匝数进行调压的。
，一序号i" L£；!M ii/iJi r・L望瓶■阡工修卦, 品留「机朝丁，岭哨3上附稣日司也为Lhn 4B tftS,lfll*^i，-51 钮—1, ■i iwwm 也许市亏i" L£；!M ii/iJi ▼L望瓶■阡工修卦, 品留「机朝丁，岭哨3上附稣日司也为Lhn 411#57,51 钮—1, ■i iwwmSY D ZZ型有载分接开关型号蛹明:s v 口女打-□，口-口开美明匡壬群融定用比最Ail定迤过老魂首感切好天用中咀m度X邛住点，咽正，J中殍凋：绢外浦出有成•三相下!如；3?工”3GC./J0-5枭示三相青打甲,:匕苣明.E：•用池泡包匚限电阻亘麦口就的食七；+美.升主恭定电洸力1：屯，桢京电.压1次¥,奸4岑哈东.恬从上面可以看出，两者区别在于无励磁调压开关不具备带负载转换档位的能力，因为这种分接开关在转换档位过程中，有短时断开过程，断开负荷电流会造成触头间拉弧，损坏分接开关，而有载调压装置因为在调档过程中经过一个过度电阻过渡，不存在短时断开过程，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
变压器分接开关的调压
变压器分接开关的调压提要：一般配电变压器有三个调压位置。
中间位置为额定电压，Ⅰ位置为+5%，Ⅲ位置为-5%
变压器分接开关的调压
有很多朋友在设计中弄不清楚变压器的分接开关到底是怎么回事，常常给整反了，所有，这篇小文就是专门为解决此问题诞生的。
要弄清这一问题首先要了解变压器原理。
众所周知，变压器是根据电磁感应定律工作的，即：
E1/E2=w1/w2=k
因为变压器线圈电阻很小，一般可忽略不计。
所以得：U1≈≈E2
,U1/U2≈E1/E2
也就是说，通过一、二次绕组匝数不同，把一种电压转变为另一种电压。
在我们农村配电网中，大多是10/配电变压器。
为使变压器能有一个额定输出电压，就要通过改变一次绕组分接抽头的位置实现调压。
也就是在变压器10kV侧的三相绕组中，根据不同匝数引出几个抽头。
这些抽头按一定接线方式接在分接开关上，开关中心有一个会转动的触头。
当变压器需调压时，改变分接开关的位置，即转动触头改变线圈匝数，也
即改变变比。
由U2=w2XU1/w1
可知，改变一次绕组匝数w1，二次电压U2也相应改变。
一般配电变压器有三个调压位置。
中间位置为额定电压，Ⅰ位置为+5%，Ⅲ位置为-5%。
即：Ⅰ位置10500V，Ⅱ位置10000V，Ⅲ位置9500V。
所以三个调压位置的一、二次侧电压及匝数比为：
kⅠ=10500/400=
kⅡ=10000/400=25
kⅢ=9500/400=
当系统电压高于额定电压5%时，为使二次输出电压仍为额定电压，应使分接开关放在Ⅰ位置；当系统电压等于额定电压时，分接开关放在Ⅱ位置；当系统电压低于额定电压5%时，分接开关放在Ⅲ位置。
