变压器分接开关2010.4.21

变压器分接开关的电气控制变压器是电力系统中不可或缺的设备，通过变压器可以实现电能的变换和传输，使得电力系统能够满足不同场合下的电能需求。

而在变压器的运行过程中，为了适应不同的负载需求和变压器绕组之间的电压差异，就需要通过分接变压器来改变变压器的变比。

分接变压器是根据需要改变变比的变压器，分为无载分接变压器和有载分接变压器。

无载分接变压器的开关操作可以在运行状态下进行，而有载分接变压器则需要在停电后进行操作。

多级分接变压器在运行中需要更改不同的变比，因此就需要采用变压器分接开关来实现。

变压器分接开关是一种电气控制装置，通过机械手段改变变压器绕组间的接线方式，来实现实际的变比变化。

本文将对变压器分接开关的电气控制进行详细介绍。

变压器分接开关的工作原理变压器分接开关是一种机械式电气控制开关，一般由手动、电动等多种形式。

通过开关机构的操作，改变变压器绕组的接线方式来实现变比的变化。

具体来讲，其工作原理主要由以下两个方面组成：1. 机械结构部分变压器分接开关的机械结构部分主要由分接开关本体、动力机构、操作机构等组成。

动力机构通常通过马达、电磁铁等电动装置来驱动旋转的分接开关，使其能够实现分接开关机构的旋转输出。

操作机构则通过手轮、手柄、按钮等人工操作方式来改变动力机构的旋转方向和位置。

分接开关本体一般采用重载设计，能够承受较大的电气和机械应力，以及运行中的颠簸、振动等环境条件。

同时，这种设备的内部机构通常也是密封的，能够有效地保护其内部部件不受灰尘、潮湿、腐蚀等不良环境因素影响。

2. 电气控制部分变压器分接开关的电气控制部分主要由接触器、限位开关、电缆、继电器等组成。

接触器通过机械触点的开启与关闭来实现开关状态的切换。

限位开关则是控制分接开关本体停止旋转的装置，通过反馈分接开关的位置信息给接触器实现旋转电机的自动停止。

电缆是为了电气信号的传输和供电而存在的，继电器则是为了扩大电气信号的控制范围而存在的。

在分接开关的电气控制部分中，继电器通常起到了非常重要的作用。

变压器分接开关调整口诀1.引言1.1 概述概述变压器分接开关是电力系统中重要的设备之一，它的作用是调整变压器的输出电压，以满足不同负荷需求。

在实际运行中，由于系统负载的变化或其他因素的影响，变压器的输出电压可能需要进行调整，而变压器分接开关就成为了必不可少的调节装置。

为了确保变压器分接开关的调整工作能够顺利进行，需要掌握一些相关的口诀和方法。

本文将介绍变压器分接开关的调整口诀，旨在帮助读者更好地理解和掌握这一关键技术。

文章结构本文将围绕以下几个方面进行介绍：首先，我们将对变压器分接开关的作用进行简要介绍，以便读者对其有一个基本的了解。

然后，我们将详细介绍变压器分接开关的调整方法，包括具体的操作步骤和技巧。

最后，我们将进行总结，并强调变压器分接开关调整的重要性。

目的本文的目的是为读者提供一个全面而实用的变压器分接开关调整口诀，以帮助他们在实际工作中能够灵活、准确地进行调整操作。

通过学习和应用这些口诀和方法，读者将能够更好地应对变压器输出电压调整的需求，提高工作效率和电力系统的稳定性。

1.2文章结构文章结构的目的是为了帮助读者更好地理解和获取文中所讨论的内容。

一个清晰的文章结构能够使读者更容易地找到自己感兴趣的部分，并且有助于他们更好地理解整个文档的逻辑和主旨。

本文的结构分为引言、正文和结论三个主要部分。

在引言部分，将对文章的主题进行概述，介绍变压器分接开关的定义、作用和重要性。

同时，引言还会阐明文章的目的，即探讨变压器分接开关的调整口诀，为读者提供一些实用的调整方法和技巧。

正文部分是文章的核心，将对变压器分接开关的作用进行详细阐述。

首先，会解释变压器分接开关的基本原理和功能，包括其在电力系统中的作用及应用范围。

其次，将介绍具体的变压器分接开关的调整方法，包括调节电压比例和调整分接头位置等方面的技巧和要点。

最后，在结论部分，将总结变压器分接开关的调整口诀，重点强调它在电力系统中的重要性。

通过总结文章的主要内容，给读者一个对变压器分接开关调整的整体认识，并强调它对电力系统的正常运行和性能优化的重要作用。

浅谈变压器分接头开关故障处理摘要：变压器在电力系统起着电能传输与转换的作用，通过改变电流和电压的实现电能传输。

变压器在电力系统中有着举足轻重的作用，所以这就要求电力变压器持续安全稳定运行。

变压器分接头引起的故障是变压器的常见故障。

本文就变压器分接头进行讨论与阐述。

关键词：变压器分解头故障处理1、变压器分接头开关概述1.1变压器分接头切换开关，简称分接开关，是用来调节绕组（一般为高压绕组）匝数的装置。

变压器为适应电网电压的变化，在其高压绕组（或中压绕组）设有一定数量的抽头（即分接头）。

如果切换分接头必须将变压器从电网切除后进行，即不带电才能切换，称为无励磁调压，这种分接开关称为无励磁分接开关，也称为无载调压分接开关。

如果切换分接头可在带负荷下进行，则为有载调压，这种开关称为有载分接开关，装有有载分接开关的变压器称为有载调压变压器。

分接开关一般安装在箱盖并埋入油箱内，其操动机构安装在箱盖或箱壳侧面。

1.2有载分接开关，是在不停电情况下切换，为了在切换过程中不致造成两切换抽头间线匝短路，必须接入一个过渡电路，通常利用一个电阻或电抗跨接在切换中的两抽头之间作为过渡。

因此，有载分接开关包括过渡电路，结构较复杂。

变压器有载调压是通过变压器的调压绕组及有载开关来实现，有载分接开关按过渡形式分为电抗式和电阻式有载开关，按结构形式分为复合式和组合式有载开关，按绝缘介质分为油浸式和真空式有载开关。

目前我国使用比较广泛的是电阻式有载分接开关，电阻式有载分接开关一般由过渡电路、选择电路和调压电路组成。

过渡电路是在不同分接之间串联过渡电阻的电路，对应的机构是切换开关或选择开关；选择电路是为选择绕组分接头所设计的电路，对应的机构是分接选择器；调压电路是变压器绕组调压时所形成的电路，有载调压电路分为基本调压电路、三相调压电路、工业变压器调压电路、自耦调压电路等。

2、变压器分接开关的常见故障2.1滑档滑档是有载分接开关最容易出现故障的地方。

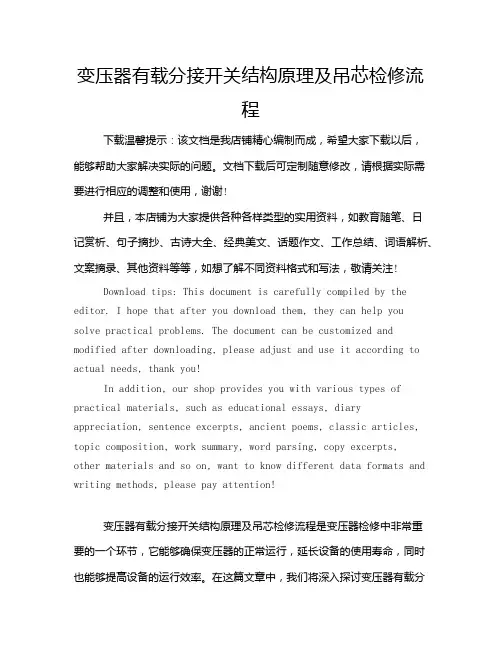

变压器有载分接开关结构原理及吊芯检修流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变压器有载分接开关结构原理及吊芯检修流程是变压器检修中非常重要的一个环节，它能够确保变压器的正常运行，延长设备的使用寿命，同时也能够提高设备的运行效率。

第九章 变压器分接开关第一节 变压器分接开关结构一、概述为提高供电电压的质量，电力变压器一般都装有分接开关。

分接开关分为无载(亦称无励磁)分接开关和有载调压分接开关两大类。

无载分接开关是在变压器停电情况下进行分接头的调节，因而不具备开断负荷的能力；有载调压分接开关可在不中断供电的情况下，带负荷调节分接开关，使其分接头处于合适的分接位置。

由于需带负荷调节，故分接开关触头(或部分触头)需具备开断负荷的能力。

无载分接开关按相数可分为单相和三相分接开关，也可按触头型式分为夹片式触头、楔形式触头及动触环定触柱式触头分接开关等。

这些在分接开关型号中都有表示，型号中各字母符号的含义如表9-1所示。

如SWX-82-10／60型，表示三相中性点调压，10kV 、60A 的无载分接开关(工厂序号82)。

有载调压分接开关分为复合式和组合式，按过渡电路可分为电阻式和电抗式，另外还有其它分类法，不一一列举。

国内有载调压分接开关生产厂家在产品命名上很不一致，其型号中字母符号的含义大致如表9-2所示。

【例】 遵义长征电器一厂产品型号为FY3—Ⅲ—350—／△60—14271W ，表示复合式有载调压三级额定电流350A ，60kV 电压级，14271W 基本连接方式。

上海电力修造总厂产品型号SYXZZ ，表示三相有载调压星形连接中性点调压组合式电阻过渡电路分接开关。

无载分接开关一般用于发电厂、变电所(负荷变化不频繁，对电压要求不高)等场所。

有载调压分接开关用于钢铁厂、化工厂等负荷变化大又频繁，而且对电压要求较高场所的变压器上。

二、无载分接开关原理与结构 1．无载分接开关原理无载分接开关的原理，就是通过改变变压器绕组的分接头连接方式(在停电状态下)，改变不同绕组间的匝数比，来达到合适的电压输出(见图9-1)。

表9-2 有载调压分接开关型号字母符号含义2．无载分接开关结构无载分接开关调压系统包括操作机构、分接开关、分接引线和线圈的分接线匝等部分。

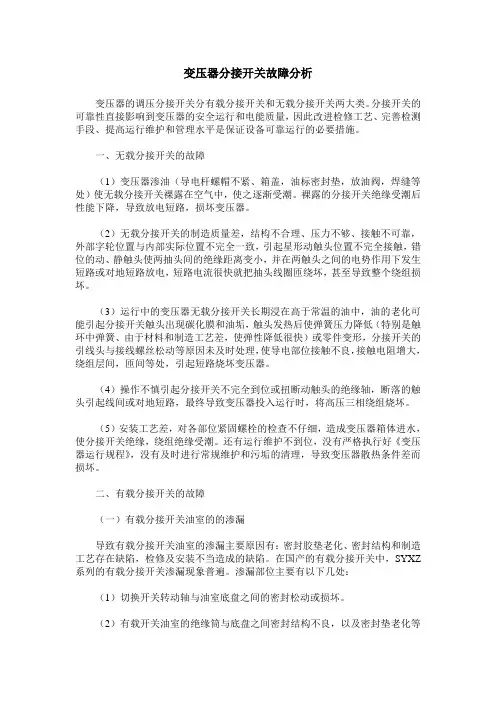

变压器分接开关故障分析变压器的调压分接开关分有载分接开关和无载分接开关两大类。
