电工学上册复习资料及答案

第1章 直流电路 习题参考答案一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成.具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2。

反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态.当电路中电流0R U I S、端电压U ＝0时,此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件;电感和电容元件为 储能 元件。

5。

电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向.二、 判断题:1。

理想电流源输出恒定的电流，其输出端电压由内电阻决定. （错） 2. 电阻、电流和电压都是电路中的基本物理量. （错） 3。

电压是产生电流的根本原因.因此电路中有电压必有电流。

（错） 4. 绝缘体两端的电压无论再高，都不可能通过电流. （错）三、选择题:（每小题2分，共30分）1。

当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B)功率。

A 、吸收;B 、发出。

2. 一个输出电压几乎不变的设备有载运行,当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3。

当电流源开路时，该电流源内部( C ）A 、有电流,有功率损耗;B 、无电流，无功率损耗；C 、有电流，无功率损耗。

电工学第一章试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电阻的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：D3. 电路中电流的流动方向是（）。

A. 从负极到正极B. 从正极到负极C. 任意方向D. 不流动答案：B4. 欧姆定律的公式是（）。

A. V = IRB. I = VRC. R = VID. V = RI5. 并联电路中，电阻的总阻值（）。

A. 等于最大电阻值B. 等于最小电阻值C. 小于任一电阻值D. 等于任一电阻值答案：C6. 串联电路中，电流的大小（）。

A. 等于任一电阻的电流B. 大于任一电阻的电流C. 小于任一电阻的电流D. 不确定答案：A7. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A8. 电感器的单位是（）。

A. 法拉B. 亨利C. 安培D. 伏特答案：B9. 电能的单位是（）。

B. 瓦特C. 伏特D. 安培答案：A10. 电功率的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：B二、填空题（每题2分，共20分）1. 当电压为220V时，通过电阻R=100Ω的电流为______安培。

答案：22. 电路中电阻R=10Ω，电流I=5A，根据欧姆定律，电压V=______伏特。

答案：503. 电容器的电容为C=2μF，电压V=300V，则电容器存储的电荷Q=______库仑。

答案：0.64. 电感器的电感L=0.5H，电流变化率dI/dt=2A/s，则电感器产生的感应电动势E=______伏特。

答案：15. 一个并联电路由两个电阻R1=4Ω和R2=8Ω组成，总电阻Rt=______Ω。

答案：2.676. 一个串联电路由两个电阻R1=6Ω和R2=12Ω组成，总电阻Rt=______Ω。

答案：187. 电能W=Pt，其中P是功率，t是时间，若P=100W，t=2h，则W=______焦耳。

电工学复习题有答案分解 Revised by Liu Jing on January 12, 2021《电工学复习题》第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。

图1－1 题 1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1 = U2= U4= 5V，求U3和UCA。

1－6 欲使图1－5所示电路中的电流I=0，US应为多少（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2= 15Ω，US = 100V，I1= 5A，I2=2A。

若R2电阻两端电压U＝30V，求电阻R3。

（17.5欧）1－8 求图1－7所示各电路中的未知量。

1－10 电路如图1－9所示，求A点的电位。

（-5V）1－11 求图1－10所示电路中的电压U、电流I。

1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。

1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。

图中IS=2A，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。

（）2-3 试用叠加原理重解题2-2.2-4 再用戴维宁定理求题2-2中I 3。

2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。

求开关S 在位置1和位置2两种情况下，电流I 分别为多少（ 3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S的值。

（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。

（-2.4A ）2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U的表达式。

第一局部 电路根本概念、定理与分析方法〔教材第1、2章〕1、在如图1.11所示电路中，试分别计算在开关S 断开和闭合两种状态下A 点的电位。

AΩ图1.11解： 设由20K Ω电阻流向3.9 K Ω电阻的电流为I ，那么当S 断开时：3312201012(12)12(3 3.920)105.84V =-⋅⨯--=-++⨯=-A V I 当S 闭合时：3333.91012 3.910(3.920)101.96V =⋅⨯=⨯⨯+⨯=A V I 2、对如图1.12所示电路，求各点电位a V ，b V ，c V ，d V 。

E 290VE 1图1.12解： 设b 为参考点，那么0V =b V10660V ==⨯=a ab V U 1140V ===c cb V U E 290V ===d db V U E ab bU3、在如图1.13所示电路中，求电压ab U 。

+__U图1.13解： 设通过10Ω电阻由上向下的电流为1I ，通过5Ω电阻由上向下的电流为2I ，那么由KCL 知1123A =--=-I ，214341A =+=-+=I I ，25514A =-=-=I I所以1231053310(3)513440V=-++-=-+⨯-+⨯-⨯=-ab U I I I4、在如图1.14所示电路中，10.01μA I =，20.3μA I =，59.61μA I =。

求其余电流3I ，4I 和6I 。

图1.14解： 由KCL 可得3120.010.30.31μA =+=+=I I I 4539.610.319.3μA =-=-=I I I 6240.39.39.6μA =+=+=I I I5、在图1.15所示电路中，假设欲使指示灯上的电压3U 和电流3I 分别为12V 和0.3A ，试求电源电压U 。

图1.15解： 综合运用KVL 与KCL ，可得334412200.6V 2020=⇒===U U I I 2340.30.60.9A =+=+=I I I2424551020100.9200.6102015 1.4A 1515+⨯+⨯+=⇒===I I I I I I1250.9 1.4 2.3A =+=+=I I I123101010 2.3100.91244V =++=⨯+⨯+=U I I U6、如图1.16所示电路中，110V U =，2A S I =，11R =Ω，22R =Ω，35R =Ω，1R =Ω。

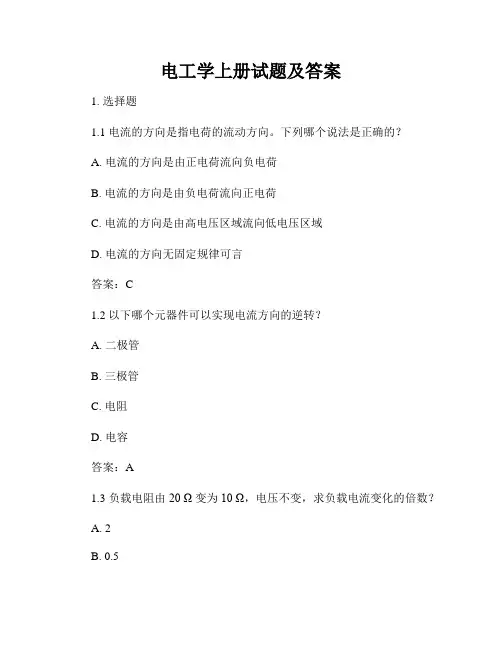

电工学上册试题及答案1. 选择题1.1 电流的方向是指电荷的流动方向。

下列哪个说法是正确的？A. 电流的方向是由正电荷流向负电荷B. 电流的方向是由负电荷流向正电荷C. 电流的方向是由高电压区域流向低电压区域D. 电流的方向无固定规律可言答案：C1.2 以下哪个元器件可以实现电流方向的逆转？A. 二极管B. 三极管C. 电阻D. 电容答案：A1.3 负载电阻由20 Ω 变为10 Ω，电压不变，求负载电流变化的倍数？A. 2B. 0.5C. 4D. 0.25答案：A2. 填空题2.1 根据欧姆定律，电阻的计算公式为：_________。

答案：电阻 = 电压 / 电流2.2 一个电路的总电阻由三个电阻串联得到，电阻值分别为4 Ω，6 Ω 和8 Ω，求总电阻为 ________。

答案：18 Ω2.3 一个电路的总电阻由两个电阻并联得到，电阻值分别为10 Ω 和15 Ω，求总电阻为 ________。

答案：6 Ω3. 计算题3.1 一个直流电源提供 9 V 的电压，接入一个电阻为3 Ω 的负载。

求负载的电流大小。

答案：电流 = 电压 / 电阻= 9 V / 3 Ω = 3 A3.2 一个电路由两个电阻串联得到，电阻值分别为2 Ω 和4 Ω，电源提供 12 V 的电压。

求该电路的总电阻和总电流大小。

答案：总电阻= 2 Ω + 4 Ω = 6 Ω总电流 = 电压 / 总电阻= 12 V / 6 Ω = 2 A3.3 一个电路由两个电阻并联得到，电阻值分别为6 Ω 和12 Ω，电源提供 24 V 的电压。

求该电路的总电阻和总电流大小。

答案：总电阻= 1 / (1/6 + 1/12) = 4 Ω总电流 = 电压 / 总电阻= 24 V / 4 Ω = 6 A总结：本文提供了电工学上册的试题，并附带了试题的答案。

试题主要包括选择题、填空题和计算题，涉及了电流方向、欧姆定律以及串联和并联电路的计算。

通过解答这些试题，读者可以巩固对电工学基础知识的理解和运用能力。

电工学第七版上册课后答案第一章电工基础知识1.1 电流、电压和功率•问题：1.什么是电流？它的单位是什么？2.什么是电压？它的单位是什么？3.什么是功率？它的单位是什么？•答案：1.电流是电荷在单位时间内通过导体的量度，单位是安培（A）。

2.电压是电荷单位正负极之间的电势差，单位是伏特（V）。

3.功率是单位时间内完成的功，单位是瓦特（W）。

1.2 电阻、电导和欧姆定律•问题：1.什么是电阻？它的单位是什么？2.什么是电导？它的单位是什么？3.什么是欧姆定律？如何表达？•答案：1.电阻是导体中电流流过时所产生的阻碍作用，单位是欧姆（Ω）。

2.电导是导体中电流流过时的导电能力，单位是西门子（S）。

3.欧姆定律表明，电流与电压成正比，与电阻成反比，可以表示为V = I * R，其中V为电压，I为电流，R为电阻。

第二章直流电路2.1 串联电路和并联电路•问题：1.什么是串联电路？如何计算总电阻？2.什么是并联电路？如何计算总电阻？•答案：1.串联电路是多个电阻连接在同一电流通路中的电路，总电阻等于各个电阻之和。

2.并联电路是多个电阻并排连接在电流通路中的电路，总电阻的倒数等于各个电阻倒数之和的倒数。

2.2 电动势和内电阻•问题：1.什么是电动势？它与电压有何区别？2.什么是内电阻？•答案：1.电动势是电源释放、传递和供应电能的能力，它为电流流动所需要的电压提供能量。

与电压的区别在于，电动势是电源的特性，电压是电路中的电势差。

2.内电阻是电源内部存在的电阻，在电流流过时会引起电压降落，也会耗散电能。

第三章交流电路3.1 交流电的基本概念•问题：1.什么是交流电？它与直流电有何不同？2.什么是周期？•答案：1.交流电是电流方向和电压大小都随时间变化的电流，与直流电不同的是，交流电的电流方向会周期性地改变。

2.周期指交流电中一个完整的正弦波所经历的时间，通常用单位时间内的变化次数来表示，单位是赫兹（Hz）。

3.2 交流电路的分析方法•问题：1.什么是有效值？如何计算？2.什么是相位？如何表示？•答案：1.有效值是交流电中正弦波的最大值的1/√2，它表示了交流电的平均功率。

电工学 1 试题库及答案一、选择题1. 电工学是研究电荷在导体中运动规律以及相互作用效应的学科，其研究的对象是（）。

A. 电子B. 电路C. 电荷D. 电流2. 常用的电压单位是（）。

A. 安培B. 瓦特C. 伏特D. 欧姆3. 在直流电路中，电阻对电流的作用是（）。

A. 使电流增大B. 使电流减小C. 使电流保持恒定D. 不影响电流大小4. 电路中电阻的单位是（）。

A. 欧姆B. 安培C. 瓦特D. 牛顿5. 电路中的串联电阻（）。

A. 电流相等，电压不等B. 电流不等，电压相等C. 电流和电压都相等D. 电流和电压都不相等二、填空题1. 电阻的计算公式是（）。

2. 二极管有两个端子，分别是（）。

3. 如果你有一台电压为220伏特的电扇，需要使用一个电源电压为12伏特的变压器，变压器的变比应该是（）。

4. 电阻为30欧姆的电路通过电流为2安培的电流，求电路的电压（）。

5. 如果你想要将220伏特的电压降低到15伏特，你应该选择一个多大的变压器变比？三、简答题1. 什么是欧姆定律？请写出其公式。

2. 什么是电流？它的单位是什么？3. 什么是电阻？它的作用是什么？4. 请解释串联和并联电路的区别。

5. 请解释直流电和交流电的区别，并给出一个实际应用的例子。

四、解答题1. 有一个电路图如下图所示，请根据图中给出的电阻和电压值计算电路中的电流。

```10V┏━━━━━━━━━━━━━┑┃┃┃ R1 = 5Ω ┃┃┃┣━━━━━━━┓┃┃┃┃┃┃┃┣━━━━━━━┫┃┃┃┃┃ R3 ┣━━━━━┛┃┃┃┃┗━━━━━━━┛```2. 现有一个交流电路，其电压曲线如下图所示，请根据图中曲线计算电路中的电流。

```10V┌──────────────┐│ ││ ┌─────┐ ││ ┆┆ ││ ┆┆ ││ └─────┘ │└──────────────┘```答案：一、选择题1. C2. C3. C4. A5. A二、填空题1. R = V/I2. Anode, Cathode3. 18.334. 60V5. 14.67三、简答题1. 欧姆定律指出，在恒定温度下，电流通过导体的方向正比于导体两端的电压，且与电阻成反比。

一、填空题1．任何一个完整的电路都必须由（ 电源 ）、（ 负载 ）、（ 中间环节 ）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。

2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。

在直流电路中，电源的工作状态有3种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。

3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。

（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（ 频率 ）成正比，容抗与（ 频率 ）成反比。

4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。

如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50欧姆 ），电路为（ 容性 ）性电路，电路的有功功率为（ 750W ），无功功率为（-1000Var ）。

5．在RLC 串联电路中，发生谐振的条件是（ XL=XC ），此时电路中的（ 阻抗）达到最小，（ 电流）达到最大，如果设 R = 1 Ω，L = 10 –3 H ，C = 10 –5F ，则电路的谐振角频率为（ 104rad/s ），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（ j100V ）和（-j100V ），因此串联谐振又称为（ 电压 ）谐振。

6．在三相交流电路中，负载为星形连接时，线电压与相电压的关系是（），线电流和相电流的关系是（Ip Il =），线电压和相电压的相位关系是（线电压超前相电压 30 ）。

负载为三角形连接时，线电压和相电压的关系是（ Up Ul = ），线电流和相电流的关系是（ Ip Il 3），线电流和相电流的相位关系是（ 线电流滞后相电流 30 ）。

第10章电子电路中常用的元件习题参考答案一、填空题：1. PN结的单向导电性指的是PN结正向偏置时导通，反向偏置时阻断的特性。

6. 本征半导体掺入微量的三价元素形成的是P型半导体，其多子为空穴。

7. 某晶体三极管三个电极的电位分别是：V1＝2V，V2＝1.7V，V3＝－2.5V，可判断该三极管管脚“1”为发射极，管脚“2”为基极，管脚“3”为集电极，且属于锗材料PNP型三极管。

三、选择题：2. P型半导体是在本征半导体中加入微量的（ A ）元素构成的。

A、三价；B、四价；C、五价；D、六价。

4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。

A、PNP管，CBE；B、NPN管，ECB；C、NPN管，CBE；D、PNP 管，EBC。

5. 用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（ D ）。

A、短路状态；B、完好状态；C、极性搞错；D、断路状态。

7. PN结加正向电压时，其正向电流是（A）。

A、多子扩散而成；B、少子扩散而成；C、少子漂移而成；D、多子漂移而成。

四、计算题2. 在图7.2所示电路中，设D为理想二极管，已知输入电压u i的波形。

试画出输出电压u o的波形图。

解：此题的考查点为二极管的伏安特性以及电路的基本知识。

yingg首先从（b）图可以看出，当二极管D导通时，理想二极管电阻为零，所以u o＝u i；当D截止时，电阻为无穷大，相当于断路，因此u o＝5V，即是说，只要判断出D导通与否，就可以判断出输出电压的波形。

要判断D是否导通，可以以接地为参考点（电位零点），判断出D两端电位的高低，从而得知是否导通。

u o 与u i的波形对比如右图所示：第11章基本放大电路习题参考答案一、填空题：2. 射极输出器具有电压放大倍数恒小于1、接近于1，输入信号和输出信号同相，并具有输入电阻高和输出电阻低的特点。

电工学复习题答案1. 简述欧姆定律的基本内容。

答案：欧姆定律指出，在电路中，通过两点间的电流与这两点间的电压成正比，与这两点间的电阻成反比。

数学表达式为：\[ I =\frac{V}{R} \]，其中 I 代表电流，V 代表电压，R 代表电阻。

2. 描述串联和并联电路中电压、电流和电阻的特点。

答案：在串联电路中，各元件的电流相同，总电压等于各元件电压之和，总电阻等于各元件电阻之和。

在并联电路中，各元件的电压相同，总电流等于各元件电流之和，总电阻的倒数等于各元件电阻倒数之和。

3. 什么是交流电的有效值？答案：交流电的有效值是指在相同时间内，交流电与直流电产生相同热效应的直流电的大小。

对于正弦交流电，其有效值等于峰值除以根号2。

4. 简述三相交流电路的星形接法和三角形接法的区别。

答案：在星形接法中，三个绕组的一端连接在一起形成中性点，另一端分别连接到三相电源。

在三角形接法中，三个绕组首尾相连形成一个闭合回路，每个绕组的两端分别连接到三相电源。

5. 阐述电容器的充放电过程。

答案：当电容器充电时，外部电源通过电容器两端施加电压，导致电容器两极板之间积累电荷，形成电场。

放电时，电容器两极板之间的电荷通过外部电路释放，电场逐渐减弱直至消失。

6. 说明电磁感应定律及其应用。

答案：电磁感应定律指出，当导体在磁场中移动或磁场发生变化时，会在导体中产生电动势。

这个原理被应用于发电机和变压器等设备中，将机械能转换为电能或改变电压。

7. 描述直流电动机的工作原理。

答案：直流电动机的工作原理基于电磁力定律，即通电导体在磁场中会受到力的作用。

当直流电通过电动机的转子绕组时，转子在磁场中受到力矩作用而旋转，从而将电能转换为机械能。

8. 简述变压器的变压原理。

答案：变压器的变压原理基于电磁感应。

当交流电通过变压器的一次绕组时，会在铁芯中产生变化的磁通量，这个变化的磁通量会在二次绕组中感应出电动势，从而实现电压的升高或降低。

9. 什么是功率因数，如何提高功率因数？答案：功率因数是衡量交流电路中实际功率与视在功率之比的参数。

电工学基础上册第七版重点所在页电
工学第七版上册答案
主要考察知识点：
1.时间常数T计算RC RL 物理意义P86 P100
2.功率因数cosφ计算方法P127
3.等效电阻的计算P39
4.基尔霍夫电压和电流定律P25 P32
5.交流电路向量计算P162 P164
6.三相电源相电压、线电压的关系P170
7.三相负载星型连接和三角形连接时相电压、线电压、相电流、线电流的关系P177
8.变压器的功能P200
9.交流铁心线圈的铁损耗包括哪些P195
10.三相异步电动机的制动和调速的方法P238-P241
11.采用“Y/△”起动方式时：星形起动时三相感应电动机的定子电流为三角形起动时的电流的多少倍，星形起动时的转矩为三角形起动时的转矩的多少倍P234
12.转差距S的计算P223
13.提高提高三相异步电动机起动转矩的方法P231
14.交流铁心线圈中磁通与励磁电流的关系P187
15.三相感应电机转子电路的功率因数的变化规律P227
16.中性线的作用P176
计算题：
1.戴维宁定理
2.61 电压源电流源等效变换 2.25
2.暂态电路RC RL（三要素法计算）
3.39
3.交流电路（复数计算以及提高电路功率因数）
4.8
4.三相交流电路电压、电流、功率的计算5
5.三相异步电动机转矩以及起动性能分析7.51。

试卷代号 7263松江电视大学电工学（1）期末复习题及参考答案一 判断题（10题20分）1、电路分析中描述的电路都是实际中的应用电路。

（ ）2、电源内部的电流方向总是由电源负极流向电源正极。

（ ）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（ ）4、电压表和功率表都是串接在待测电路中。

（ ） 5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

（ ） 6、电源短路时输出的电流最大，此时电源输出的功率也最大。

（ ） 7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。

（ ）8、负载上获得最大功率时，电源的利用率最高。

（ ） 9、电路中两点的电位都很高，这两点间的电压也一定很大。

（ ） 10、功率表的电压线圈并联在电路中，电流线圈串联在电路中。

（ ）11、正弦量的三要素是指其最大值、角频率和相位。

（ ） 12、正弦量可以用相量表示，因此可以说，相量等于正弦量。

（ ） 13、正弦交流电路的视在功率等于有功功率和无功功率之和。

（ ） 14、电压三角形、阻抗三角形和功率三角形都是相量图。

（ ） 15、功率表应串接在正弦交流电路中，用来测量电路的视在功率。

（ ） 16、正弦交流电路的频率越高，阻抗就越大；频率越低，阻抗越小。

（ ） 17、单一电感元件的正弦交流电路中，消耗的有功功率比较小。

（ ） 18、阻抗由容性变为感性的过程中，必然经过谐振点。

（ ） 19、在感性负载两端并电容就可提高电路的功率因数。

（ ） 20、电抗和电阻由于概念相同，所以它们的单位也相同。

（ ） 21、三相四线制当负载对称时，可改为三相三线制而对负载无影响。

（ ） 22、三相负载作Y 形连接时，总有P l U U 3=关系成立。

（ ） 23、三相用电器正常工作时，加在各相上的端电压等于电源线电压。

（ ） 24、三相负载做Y 接时，无论负载对称与否，线电流总等于相电流。

（ ） 25、三相电源向电路提供的视在功率为：C C A S S S S ++=。

电工学上试题及答案一、选择题1. 电阻器的作用是什么？A. 限流B. 限压C. 限幅D. 限频答案：A. 限流2. 电感器的作用是什么？A. 限流B. 限压C. 限幅D. 限频答案：B. 限压3. 容抗器的作用是什么？A. 限流B. 限压C. 限幅D. 限频答案：C. 限幅4. 硅控整流电路中，主要由哪个元件实现可控整流操作？A. 二极管B. 晶闸管C. 可控硅D. 三极管答案：B. 晶闸管5. 直流电机的转矩与哪个因素成正比？A. 电感值B. 电阻值C. 励磁电流D. 转子电流答案：C. 励磁电流二、填空题1. 电压的单位是____。

答案：伏特2. 欧姆定律的公式是____。

答案：U = I * R3. 电流电压相位差为90度的电路又被称为____电路。

答案：电容性4. 当电路中有电感器存在时，电流与电压的相位关系为____。

答案：电流超前电压90度5. 三相电路中，两相之间的电压相位差为____度。

答案：120三、简答题1. 请简要解释什么是短路。

答：短路是指在电路中，两个电极之间的电阻降为零，导致电流异常增大的现象。

短路会导致电路过载，甚至引起电路和设备的损坏。

2. 请简述直流电机的原理。

答：直流电机是利用直流电产生的磁场与铜线产生的磁场之间的相互作用来实现转矩和转动的电机。

当电流通过电枢线圈时，产生磁场，与恒定磁场相互作用，产生转矩，使电机转动。

3. 请简要介绍三相电路。

答：三相电路是指由三个电源或电源组成的电路。

在三相电路中，三个电源的电压相位差为120度，通过合适的连接方式可以获得更高的功率输出，是工业中常用的电路形式。

四、计算题1. 电路中的电压为220V，电阻为10Ω，求电流大小。

答：根据欧姆定律，电流I = U / R = 220V / 10Ω = 22A。

2. 三相电路中，每相电压为400V，电流为10A，求总功率。

答：总功率P = √3 * U * I = √3 * 400V * 10A ≈ 6928W。

图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90V U5 =30VI3 = 10AU3 = 60V1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

电流和电压的参考方向如图中所示。

今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。

2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。

3 P1 = U1I1 = 140 ×(−4)W = −560W P2 = U2I2 = (−90) ×6W =−540W P3 = U3I3 = 60 ×10W =600WP4 = U4I1 = (−80) ×(−4)W =320W P5 = U5I2 = 30 ×6W =180WP1 + P2 =1100W负载取用功率P = P3 + P4 + P5 =1100W两者平衡电源发出功率P E =专业知识分享1.5.2在图2中，已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3，并说明它是电源还是负载。

校验整个电路的功率是否平衡。

专业知识分享[解] 首先根据基尔霍夫电流定律列出图 2: 习题1.5.2图−I1 + I2 −I3=−3 + 1 −I3=可求得I3= −2mA, I3的实际方向与图中的参考方向相反。

根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V= 60V其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出，故为电源；电流I1从“+”端流出，故为负载。

2 从电压和电流的参考方向判别：电路元件3 U3和I3的参考方向相同P= U3I3 = 60 ×(−2) ×10−3W =−120 ×10−3W （负值），故为电源；80V元件U2和I2的参考方向相反P = U2I2 = 80 ×1 ×10−3W =80 ×10−3W （正值），故为电源；30V元件U1和I1参考方向相同P= U1I1 = 30 ×3 ×10−3 W =90 ×10−3W （正值），故为负载。

电工学复习题及答案电工学是电气工程和电子工程领域内的基础学科，涉及电路理论、电机学、电力系统等。

以下是一份电工学复习题及答案，供学生复习使用。

# 电工学复习题一、选择题1. 欧姆定律表达式为：A. V = IRB. I = V/RC. R = V/ID. V = R*I2. 以下哪个不是基本电路元件？A. 电阻B. 电容C. 电感D. 变压器3. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）4. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°5. 功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值二、填空题6. 电路中的功率P可以表示为_________。

7. 一个电路的总电阻为10Ω，通过电流为2A，那么该电路的总电压为_________。

8. 电容器的单位是_________。

9. 电感器的单位是_________。

10. 三相四线制系统中，如果每相电压为220V，则线电压为_________。

三、简答题11. 解释什么是基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

12. 描述三相交流电的特点。

13. 什么是功率因数，它对电力系统有何影响？四、计算题14. 一个串联电路由一个5Ω的电阻、一个0.05μF的电容和一个0.01H的电感组成，电源频率为50Hz。

求电路的总阻抗和总电流。

15. 在一个三相四线制系统中，已知每相负载的功率为10kW，求系统的总功率。

# 电工学复习题答案一、选择题1. 正确答案：B. I = V/R2. 正确答案：D. 变压器3. 正确答案：A. 赫兹（Hz）4. 正确答案：A. 30°5. 正确答案：A. 有功功率与视在功率的比值二、填空题6. 电路中的功率P可以表示为 P = VI。

第一章 直流电路1、理想电压源的（ b ）由外电路决定；理想电流源的（ a ）由外电路决定。

（a ）两端电压 （b ）输出电流 （c ）两端电压和输出电流 2、图示电路中，提供功率的电源是( b )。

(a)理想电压源(b)理想电流源 (c)理想电压源与理想电流源RU 6VS提示：功率小于零的为提供功率的电源3、图示电路中产生功率的元件是 电流源 。

4、图示电路中，当R 1增加时，电压U 2将( c )。

(a)变大(b)变小(c)不变25．在下图电路中，E =2V , R =1Ω 。

当U 为1V 时，求I 。

解：UR=U-E=1-2=-1V I=UR/R=-1A6、对具有b 条支路n 个结点的电路，应用基尔霍夫电流定律只能得到（ n-1 ）个独立方程；再应用基尔霍夫电压定律又能得到（ b-(n-1) ）个独立方程。

7、在图示电路中，E =16V ， R 1 = R 2 = R 3 = R 4；Uab = 10V 。

除去理想电压源后U ab =?abU解：（提示：利用叠加原理，分析各个电源在电阻R3除去理想电流源后 （如右图所示） U ab = 16/4=4V则 除去理想电压源后 U ab = 10－4=6V8、图示电路中，已知：U S = 8V ，I S1= 2A ，I S2= 4A ，R 1= 4Ω，R 2= 5Ω，R 3= 6Ω。

用戴维南定理求电流I ，说明电压源是发出还是吸收功率，并计算其数值。

S 2解：断开R 3支路，求开路电压U OCBS 2U OC =U AB = －R 1(I S2－I S1)－R 2I S2= -28V ；再求等效电阻R 0 = R AB = R 1+R 2 = 9Ω画出等效电路U B3S根据等效电路求 A .R R U U I OCS 4230=+-=电压源P = -U S I = -19.2W 发出功率第二章 正弦交流电路1、已知某正弦电压在t =0时为220V ，其初相位为30o ，则它的有效值为（ 311.1 ）V 。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

电工学上考试题及答案详解电工学上的考试题及答案详解一、选择题：1. 下列哪个元件可以将交流电转换为直流电？A. 电感器B. 变压器C. 二极管D. 电容器答案：C. 二极管解析：二极管是一种半导体元件，具有导电方向性。

当正向电压施加在二极管上时，它可以将交流电转换为直流电。

2. 电压和电流之间的关系可以用下列哪个定律来表示？A. 电阻定律B. 电感定律C. 奥姆定律D. 法拉第定律答案：C. 奥姆定律解析：奥姆定律表明电压和电流之间的关系，它可以表示为V=IR，其中V是电压，I是电流，R是电阻。

3. 下列哪个元件常用于保护电路免受过流损坏？A. 电容器B. 可变电阻器C. 电感器D. 保险丝答案：D. 保险丝解析：保险丝是一种特殊设计的电流保护装置，它在电路中起到限制电流的作用，当电流超过设定值时会断开电路，保护其他元件免受过流损坏。

二、填空题：1. 电流计是根据________原理工作的。

答案：磁场感应解析：电流计是利用电流在磁场中产生的磁场感应作用测量电流大小的仪器。

2. 电阻的单位是________。

答案：欧姆(Ω)解析：欧姆是电阻的单位，它表示电阻对电流的阻碍程度。

三、大题：1. 已知电路中有一电阻为10Ω的电阻器，通过它的电流为2A，请计算电压大小。

答案：V = IR = 10Ω × 2A = 20V解析：根据奥姆定律V = IR，代入已知数值计算得到电压V为20V。

2. 请简要解释交流电和直流电的区别。

答案：交流电和直流电的区别在于电流的方向是否变化。

交流电的电流方向会周期性地改变，而直流电的电流方向保持恒定。

解析：交流电是指电流方向以一定频率交替变化的电流，如家庭用电、电网供电等。

直流电是指电流方向恒定不变的电流，如电池供电、电子产品等。

通过以上的例题和解析，我们可以看到电工学上的考试题主要涉及基本概念和定律的理解，以及简单的计算题。

掌握好基础知识，并理解其应用和实际意义，能够更好地应对电工学上的考试。
