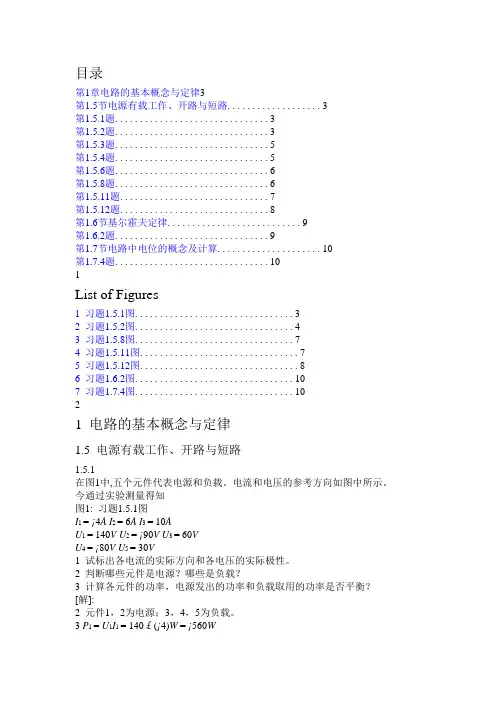

电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)

目录第1章电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1 习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

电工学(第七版)上册秦曾煌第一章

章目录上一页下一页返回退出
14
注意：1.用欧姆定律列方程时，一定要在图中标明正方
向。
2.为避免欧姆定律中的负号在解题时漏掉,我们一
般将电压与电流的参考方向选取相同,称为关联
选取.
章目录上一页下一页返回
退出
功率性质（功率方向）的判别？问题的引出：1. 由于电源有时会以反电动势形式出现 2. 判定某二端网络功率的性质的需要功率性质: 若某电路元件或二端网络, 它向外电路提供电能，称为发出功率或称电源性质；电源性质若某电路元件或二端网络, 它从外电路吸收电能，称吸收功率或称负载性质；负载性质若某电路元件或二端网络,即不吸收又不发出电能，称零功率。功率
章目录上一页下一页返回
退出
2. 电路的组成部分
信号源: 提供信息
信号处理：放大、调谐、检波等
扬声器
话筒
放大器
直流电源: 提供能源
负载
直流电源
电源或信号源的电压或电流称为激励，它推动电路工作；由激励所产生的电压和电流称为响应。
章目录上一页下一页返回退出
1. 2 电路模型
在实际分析中，可将实际电路理想化，即在一定条件下突出主要的电磁性质, 忽略起次要因素的影响, 由一些理想元件组成电路模型。例：白炽灯通过电流消耗电能 (电阻性) R 忽略 L
章目录上一页下一页返回退出
例: 应用欧姆定律对下图电路列出式子，并求电阻R。 + +
U 6V I 2A (a) R U 6V I –2A (b) R
–
–
U 6 解: 对图(a)有, U = IR 所以: R 3Ω I 2 对图(b)有, U = – IR 所以 : R U 6 3Ω I 2

电工学(第七版)上册秦曾煌

Ia
a
Ra Ib Ic b Rb
Rc Y- 等效变换 C
Ia a
Rab
Ib
Rbc Rca
Ic b
C
电阻Y形联结
电阻形联结
等效变换的条件：
对应端流入或流出的电流(Ia、Ib、Ic)一一相等，对应端间的电压(Uab、Ubc、Uca)也一一相等。
经等效变换后，不影响其它部分的电压和电流。
章目录上一页下一页返回退出
5
Rb
b +
–
12V
12V
解：将联成形abc的电阻变换为Y形联结的等效电阻
Ra
Rab
Rab Rca Rbc
Rca
48 Ω 448
2Ω
44
84
Rb 4 4 8 Ω 1 Ω Rc 4 4 8 Ω 2 Ω
章目录上一页下一页返回退出
例2：计算下图电路中的电流 I1 。
I1 a
Ra Rb
Rb Rc Rc Ra Rb
Ra
Rab Rca Rab Rbc Rca
Rb
Rbc Rab Rab Rbc Rca
Rc
Rca Rbc Rab Rbc
Rca
章目录上一页下一页返回退出
2.2 电阻星形联结与三角形联结的等效变换
Ia
a
Ra Ib Ic b Rb
Rc Y- 等效变换 C
章目录上一页下一页返回退出
理想电流源（恒流源)
I
U
+
IS
U
RL
_
O
IS
I
特点: (1) 内阻R0 = ；
外特性曲线
(2) 输出电流是一定值，恒等于电流 IS ；

电工学(第七版上册)秦曾煌主编

电路
电动势 E 电流 I 电流密度 J l 电阻 R S I + E R _
I E R E l S
l
S

F NI l Rm S
4. 磁路分析的特点 (1)在处理电路时不涉及电场问题，但在处理磁路时离不开磁场的概念； (2)在处理电路时一般可以不考虑漏电流，但在处理磁路时一般都要考虑漏磁通； (3)磁路欧姆定律和电路欧姆定律只是在形式上相似。由于不是常数，其随励磁电流而变，磁路欧姆定律不能直接用来计算，只能用于定性分析； (4)在电路中，当 E=0时，I=0；但在磁路中，由于有剩磁，当 F=0 时，不为零；
7
例：环形线圈如图，其中媒质是均匀的，磁导率为，试计算线圈内部各点的磁感应强度。解：半径为x处各点的磁场强度为 NI Hx lx NI I 故相应点磁感应强度为 Bx Hx
lx
N匝
x
Hx S
由上例可见,磁场内某点的磁场强度 H 只与电流大小、线圈匝数、以及该点的几何位置有关，与磁场媒质的磁性() 无关；而磁感应强度 B 与磁场媒质的磁性有关。
磁路的欧姆定律是分析磁路的基本定律 1. 引例环形线圈如图，其中媒质是均匀的，磁导率为，试计算线圈内部的磁通。
解：根据安培环路定律，有
N匝 xBiblioteka H dl I设磁路的平均长度为 l，则有 B NI Hl l l S

S I
Hx
即有： Φ NI F
在例1(1)，(2)两种情况下，如线圈中通有同样大小的电流0.39A，要得到相同的磁通，铸铁材料铁心的截面积和硅钢片材料铁心的截面积，哪一个比较小？【分析】如线圈中通有同样大小的电流0.39A，则铁心中的磁场强度是相等的，都是260 A/m。查磁化曲线可得， B铸铁 = 0.05T、 B硅钢 =0.9T, B硅钢是B铸铁的18倍。因 =BS，如要得到相同的磁通，则铸铁铁心的截面积必须是硅钢片铁心的截面积的18倍。结论：如果线圈中通有同样大小的励磁电流，要得到相等的磁通，采用磁导率高的铁心材料，可使铁心的用铁量大为降低。

电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)

电工学(第七版)上册秦曾煌第一章ppt课件

(3) 根据计算结果确定实际方向：若计算结果为正值，则实际方向与假设方向一致；若计算结果为负值，则实际方向与假设方向相反。
.
章目录上一页下一页返回退出
例: 电路如图所示。
I = 0.28A I = – 0.28A
电动势为E =3V
+
方向由负极指向正极； E
3V
电压U的参考方向与实际方
向相同, U = 2.8V, 方向由
电动势 E
单位
A、 kA、 mA、 μA V、 kV、 mV、 μV
电压 U V、 kV、 mV、 μV
实际正方向正电荷移动的方向
电源驱动正电荷的方向
(低电位 - 高电位 ) 电位降落的方向
(高电位 - 低电位 )
.
章目录上一页下一页返回退出
物理量正方向的表示方法
I
a
灯
U
R
池
泡 R0
导线
手电筒电路
干电池导线灯泡手电筒的电路模型
电源或信号源的电压或电流称为激励，它推动电
路工作；由激励所产生的电压和电流称为响应。
电路分析是在已知电路结构和参数的条件下，讨
论激励与响应的关系。
.
章目录上一页下一页返回退出
1.3 电压和电流的参考方向
电流
电路中的物理量电压
电功率和额定值的意义; 4. 会计算电路中各点的电位。
.
章目录上一页下一页返回退出
1.1 电路的作用与组成部分
电路是电流的通路，是为了某种需要由电工设备
或电路元件按一定方式组合而成。
1. 电路的作用 (1) 实现电能的传输、分配与转换
发电机

电工学(第七版)-秦曾煌-全套完整-20门电路和组合逻辑电路

(1) 由逻辑状态表写出逻辑式取 Y = 1 ( 或Y = 0 ) 列逻辑式
Байду номын сангаас取Y= 1
A BC Y
0 00 0 0 01 1
0 10 1
一种组合中，输入变量之间是“与”关系，
0 11 0 1 00 1
1 01 0 对应于Y = 1，若输入变量为 1 1 0 0
1 ，则取输入变量本身(如 A)； 1 1 1 1
廊的A、B、C三地各有控制开关，都能独立进行控制。
任意闭合一个开关, 灯亮；任意闭合两个开关, 灯灭；
三个开关同时闭合，灯亮。设A、B、C代表三个开关
(输入变量)；Y 代表灯(输出变量) 。
章目录上一页下一页返回退出
设：开关闭合其状态为 1 ，断开为 0
灯亮状态为 1 ，灯灭为 0
1. 列逻辑状态表
章目录上一页下一页返回退出
第20章门电路和组合逻辑电路
本章要求：
1. 掌握基本门电路的逻辑功能、逻辑符号、真值表和逻辑表达式。了解 TTL门电路、CMOS门电路的特点;
2. 会用逻辑代数的基本运算法则化简逻辑函数; 3. 会分析和设计简单的组合逻辑电路; 4. 理解加法器、编码器、译码器等常用组合逻辑
证明： A AB A AB AB A+AB = A
A B( A A) A B
（5）AB ( AB ) A
对偶式
（6）( A B)( A B ) A
章目录上一页下一页返回退出
20. 5. 2 逻辑函数的表示方法
逻辑状态表表示方法逻辑式
逻辑图卡诺图下面举例说明这四种表示方法。例：有一T形走廊，在相会处有一路灯, 在进入走

电工学(第七版上册)秦曾煌主编汇总

4.旋转磁场的转速
旋转磁场的转速取决于磁场的极对数 p=1时
n0 60 f1 (转/分） 0 o 工频： f1 50 Hz
Im I m
i i A
i B iC
t
A
n0 3000 (转/分）
A Y C
N
Z Y B
A
S
C N
Z
Y B C
N
Z B
S
S
X
X
X
p=2时
C
X
Y
A
30

N
n (1 s )n0 异步电动机运行中: s (1 ~ 9)%
n0 n s 转差率s n 100% 0 转子转速亦可由转差率求得
例1：一台三相异步电动机，其额定转速 n=975 r/min，电源频率 f1=50 Hz。试求电动机的极对数和额定负载下的转差率。解：根据异步电动机转子转速与旋转磁场同步转速的关系可知：n0=1000 r/min , 即 p=3 额定转差率为
第8章交流电动机
本章要求：
1. 了解三相交流异步电动机的基本构造和转动原理。 2. 理解三相交流异步电动机的机械特性，掌握起动和反转的基本方法, 了解调速和制动的方法。 3. 理解三相交流异步电动机铭牌数据的意义。
第8章交流电动机
电动机的分类：同步电动机交流电动机电动机直流电动机异步电动机三相电动机单相电动机
8.2 三相异步电动机的转动原理
8. 2. 1 旋转磁场
1.旋转磁场的产生定子三相绕组通入三相交流电(星形联接)
iA
i A I m sint iB I m sint 120 iC I m sint 120

电工学(第七版上册)秦曾煌主编

u
波形图
O
ωt
瞬时值表达式 u Umsin( t )
相量 U Uψ
必须小写
重点
前两种不便于运算，重点介绍相量表示法。
2.正弦量用旋转有向线段表示(相互间一一对应)
设正弦量: y
u
Байду номын сангаас
Umsin(
t ψ)
u
u0ω
O
x
u1
U
O
m
ψ
ω t1
ωt
若:有向线段长度 = Um
有向线段与横轴夹角 =
初相位
（2）便于运算，同一频率的正弦量的和、差仍为同一频率的正弦量，正弦量的求导和积分仍为同一频率的正弦量；
（3）正弦量变化平滑，在正常情况下不会引起过电压而破坏电器设备，有利于电器设备的运行；
4.1 正弦电压与电流
设正弦交流电流：
i
Im
i Im sin t
O
2
t
T
初相角：决定正弦量起始位置
ui u
i
O
ωt
ψ1 ψ2 90 电流超前电压90 （正交）
ui u i
O
ωt
90°
ψ1 ψ2 180
电压与电流反相
ui u i
O
ωt
注意:
① 两同频率的正弦量之间的相位差为常数，与计时的选择起点无关。
i i1
i2
O
t
② 不同频率的正弦量比较无意义。
4.2 正弦量的相量表示法
１.正弦量的表示方法
4.1.2 幅值与有效值
幅值：Im、Um、Em
幅值必须大写, 下标加 m。
有效值：与交流热效应相等的直流定义为交流

秦曾煌《电工学电子技术》(第7版)(上册)(考研真题+习题+题库)(磁路与铁心线圈电路)【圣才出品】

第6章　磁路与铁心线圈电路一、选择题1．一空载变压器，其原端电阻为22Ω，当原边加上额定电压220V时，原绕组中电流为（）。

[北京工业大学研]A．10AB．大于10AC．小于10A【答案】C【解析】因为变压器原边不仅有电阻特性还有电感特性，所以原绕组的电流可表示为I＜＝10A。

I=UR2．某变压器的变比为10，已知原绕组电流10毫安，则副绕组电流为（）。

[西南大学研]A．1毫安B．100毫安C．1安【答案】B【解析】由，此题中K＝10，因此，I2＝100mA。

11221I NI N K==3．交流铁心线圈的铁心用相互绝缘的硅钢片叠成，而不是用整块硅钢，其目的是（）。

[武汉理工大学研]A．增加磁通B．减小磁滞损耗C．减小线圈铜损D．减小涡流损耗解析：采用相互绝缘的硅钢片叠成其目的就是为了减小涡流损耗。

【答案】D4．某单相变压器变比为220V/110V，容量为300V·A，问下列哪种规格的电灯能接在变压器的副边电路中使用。

（）[江苏大学研]A．220V，300WB．36V，60WC．110V，100WD．110V，500W【答案】C【解析】因为是白炽灯，所以变压器所有的容量都提供给有功功率。

B中灯额定电压太低，接上110V的电压会把灯泡烧坏。

D中灯500W，功率太大，超出了变压器的容量。

A中灯接在110V的电压上，功率只有300/4＝75W。

二、填空题1．二次绕组的额定电压与额定电流的乘积称为变压器的______。

[北京科技大学研]【答案】容量【解析】变压器的容量是用视在功率来表示的，S＝UI，因此此空应该填容量。

2．磁性材料的磁性能为______、______和______。

[武汉理工大学研]【答案】磁饱和性；磁滞性；高导磁性3．交流铁心线圈中的损耗分为______，其中______为可变损耗。

[武汉理工大学研]【答案】铁捌和铜损；铜损【解析】铁捌和铜损，其中铜损为可变损耗，它与线圈电流的大小有关系。

电工学(第七版上册)秦曾煌主编

定子
匝数相同
发电机结构
三相绕组空间排列互差120
转子 : 直流励磁的电磁铁
三相电动势瞬时表示式
eA Em sin t
eB Em sin( t 120 )
eC Em sin( t 120 )
相量表示
EA E EB E
0 E 120 E( 1 j
2
3) 2
EC E
120 E( 1 j 2
负载的相电压不对称。
2. 照明负载三相不对称，必须采用三相四线制供电
方式，且中性线上不允许接刀闸和熔断器。
5.3 负载三角形联结的三相电路
1. 联结形式
A
IA
+–
UAB
– UCA IB
B
+
UBC C–
+
IC
ICA
ZCA
IAB
ZBC ZAB
IBC
相电流: 流过每相负载的电流 IAB、IBC、ICA
线电流: 流过端线的电流 IA、IB、IC
三相负载的联接
三相负载也有 Y和两种接法，至于采用哪种方法，要根据负载的额定电压和电源电压确定。
三相负载连接原则（1）电源提供的电压=负载的额定电压；（2）单相负载尽量均衡地分配到三相电源上。
电源保险丝 A B C N
三相四线制 380/220伏
额定相电压为额定线电压为 220伏的单相负载 380伏的三相负载
负载对称时,中性线无电流,
可省掉中性线。
UL 3UP
例1：一星形联结的三相电路，电源电压对称。设电
源线电压 uAB 380 2 sin(314 t 30)V 。负载为
电灯组，若RA=RB= RC = 5 ，求线电流及中性线电

电工学(第七版上册)秦曾煌主编

第一章电路模型和电路定律
重点：
1. 电压、电流的参考方向 2. 电功率、能量 3. 基本电路元件特性 4. 基尔霍夫定律
1.1 电路和电路模型一、电路：
由电路器件和电路部件相互连接而成，它为电流的流通提供路径，具有传输电能、处理信号、测量、控制、计算等功能。
主要由电源、负载、连接导线及开关等构成电源：电池、发电机、信号源等
。
电路基本物理量的实际方向物理中对基本物理量规定的方向
物理量电流 I
电压 U
实际方向正电荷运动的方向
高电位低电位 (电位降低的方向)
单位
kA 、A、mA、 μA
kV 、V、mV、 μV
电动势E
低电位高电位 (电位升高的方向)
kV 、V、mV、 μV
注意：它们是标量，规定方向是为了便于电路的计算。
由u dw 得dw udq dq
再由i dq 得dt dq
dt
i
根据功率定义 p(t) = dw/dt, 得
P(t)=ui
根据功率的定义知道功率是能量对时间的导数，反过来能量是功率对时间的积分。
t
W u()i()dξ t0
二、功率的计算和判断 1.u,i 关联参考方向
+
i u
–
p = ui 表示元件吸收的功率 P>0 吸收正功率 (吸收) P<0 吸收负功率 (发出)
i
-
U
+
非关联参考方向
例：电压电流参考方向如图中所标，问对A、 B两部分电路电压电流参考方向关联否？
i
＋
ห้องสมุดไป่ตู้AU B
－
答： A 电压、电流参考方向非关联； B 电压、电流参考方向关联。

电工学秦曾煌第七版

§4.1 正弦电压和电流
交流电的概念
如果电流或电压每经过一定时间（T ）就重复变化一次，则此种电流、电压称为周期性交流电流或电压。如正弦波、方波、三角波、锯齿波等。
记做： u(t) = u(t + T )
u
u
t
t
T T
（4-2）
正弦交流电路
如果在电路中电动势的大小与方向均随时间按正弦规律变化，由此产生的电流、电压大小和方向也是正弦的，这样的电路称为正弦交流电路。
U 2
u2 2U2 sin t 2
设：幅度：相量大小 U2 U1
2
1
U1
相位： 2 1
U1 滞后于 U 2
？ U
2
超前滞后
U1
（4-22）
例2：同频率正弦波相加 -- 平行四边形法则
u1 2U1 sin t 1 u2 2U2 sin t 2
U 2
U 同频率正弦波的相量画在一起，
最大值
Um
有效值 U
1. 描述正弦量的有向线段称为相量 (phasor )。若其
幅度用最大值表示，则用符号： Um、Im
2. 在实际应用中，幅度更多采用有效值，则用符号：
3. 相量符号 U、I 包含幅度与相位信息。 U、I
（4-21）
正弦波的相量表示法举例
例1：将 u1、u2 用相量表示。
u1 2U1 sin t 1
相量
重点
必须小写
前两种不便于运算，重点介绍相量表示法。（4-19）
正弦量的相量表示法
概念：一个正弦量的瞬时值可以用一个旋转的
有向线段在纵轴上的投影值来表示。
u Um sin t

电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)

2024版电工学(第七版上册)秦曾煌主编PPT课件

根据磁化曲线的不同特点，铁磁性物质可分为软磁材料、硬磁材料和矩磁材料等。
26
铁心线圈电路模型和分析方法
铁心线圈电路模型
将铁心线圈等效为一个电阻和一个电感的串联电路，其中电阻表示线圈的铜损，电感表示线圈的磁损。
铁心线圈电路的特点
由于铁心的存在，铁心线圈电路具有非线性、饱和性和磁滞性等特点，使得电路的分析和计算变得复杂。
2024/1/28
无功功率
比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
视在功率
在电工技术中是指将单口网络端钮电压和电流有效值的乘积。只有单口网络完全由电阻混联而成时，视在功率才等于平均功率，否则，视在功率总是大于平均功率（即有功功率），也就是说，视在功率不是单口网络实际所消耗的功率。
4
第七版上册内容结构
第七版上册主要包括电路的基本概念和基本定律、电阻电路的分析、动态电路的时域分析、正弦稳态电路的分析、含有耦合电感的电路分析、三相电路、非正弦周期电流电路和信号的频谱分析等内容。
本册内容在编排上注重系统性、连贯性和实用性，通过大量的例题和习题帮助学生巩固所学知识，提高分析问题和解决问题的能力。
在并联电路中，总电阻的倒数等于各电阻倒数之和，即 1/R=1/R1+1/R2+…+1/Rn，同时电压相等，电流分配与电阻成反比。
13
电源等效变换方法
电压源等效变换
将电压源转换为等效的电流源，使得二者在外部电路中具有相同的电压和电流表现。具体方法是通过计算电压源的内阻和开路电压，得到等效电流源的电流和内阻。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

门知识并为后续课程打下基础，主要是计算电路中器件的端子电流和端子间的电压，一般不涉及器件内部发生的物理过程。
电工学(第七版上册)秦曾煌主编
1 0 B A S E - T w a ll p la t e
开关
灯泡
电池
导线实际电路
开关 S
电
RS
池
US
导线
电路模型灯泡 R源自1.2 电流和电压的参考方向
i(t)limΔqdq Δt0 Δt dt
电工学(第七版上册)秦曾煌主编
电流强度定义说明图
电工学(第七版上册)秦曾煌主编
单位：A（安培） kA、mA、A
1kA=103A 1mA=10-3A 1 A=10-6A
电工学(第七版上册)秦曾煌主编
电流的参考方向与实际方向的关系：
规定:正电荷的运动方向为电流的实际方向
i 参考方向
i
A
实际方向 B A
i>0
参考方向实际方向 B
i <0
1. 用箭头表示：箭头的指向为电流的参考方向。
2.用双下标表示：如iAB,电流的参考方向由A点指向B点。
i
A
B
电工学(第七版上册)秦曾煌主编
2 .电压
两点之间的电位之差即是两点间的电压。从电场力做功概念定义，电压就是将单位正电荷从电路中一点移至电路中另一点电场力做功的大小，如图所示。用数学式表示，即为
电工学(第七版上册)秦曾煌主编
电流的参考方向设成从a流向b, 电压的参考方向设成a 为高电位端，b为低电位端，这样所设的电流电压参考方向称为参考方向关联。设在dt时间内在电场力作用下由a点移动到b点的正电荷量为dq, a点至b点电压u意味着单位正电荷从a移动到b点电场力所做的功，那么移动dq正电荷电场力做的功为dw=udq。电场力做功说明电能损耗，损耗的这部分电能被ab这段电路所吸收。
U
(1)用箭头：
A
B
(2)用正负极性： A +
U
B
(3)用双下标： A
UAB
B
参考方向
+U
–
+ 实际方向
U >0
参考方向
+U
–
实际方向 +
U <0
3.电位：电路中为分析的方便，常在电路中选某
一点为参考点，任一点到参考点的电压称为该点的电位。
用表示，单位与电压相同，也是V(伏)。
电工学(第七版上册)秦曾煌主编
一、电路中的主要物理量
主要有电压、电流、电荷、磁通、电功率、电能量等。
它们分别用U、I、Q、分别表示。
电工学(第七版上册)秦曾煌主编
1.电流(current)：
带电质点的有规则的定向运动。
电流：虽然人们看不见摸不着它，但可通过电流的各种效应(譬如磁效应、热效应)来感觉它的客观存在，这是人们所熟悉的常识。所以，毫无疑问，电流是客观存在的物理现象。为了从量的方面量度电流的大小，引入电流强度的概念。单位时间内通过导体横截面的电荷量定义为电流强度。电流强度用i(t)表示，即：
1.3 电功率和能量一：电功率
单位时间做功大小称作功率，或者说做功的速率称为功率。在电路问题中涉及的电功率即是电场力做功的速率，以符号p(t)表示。功率的数学定义式可写为 :
p(t) dw(t) dt
式中dw为dt时间内电场力所做的功。功率的单位为瓦(W)。 1瓦功率就是每秒做功 1 焦耳，即1W = 1J/s 。
定义电压示意图
u(t) dw(t) dq(t)
电工学(第七版上册)秦曾煌主编
式中dq为由a点移至b点的电荷量，单位为库仑(C); dw是为移动电荷dq电场力所做的功，单位为焦耳(J)。电位、电压的单位都是伏特(V), 1V电压相当于移动1C正电荷，电场力所做的功为 1J。在电力系统中嫌伏特单位小，有时用千伏(kV)。在无线电电路中嫌伏特单位太大，常用毫伏(mV)、微伏(μV) 作电压单位。
从电位、电压定义可知它们都是代数量，因而就有参考方向问题。电路中，规定电位真正降低的方向为电压的实际方向。但在复杂的电路里或在交流电路里，两点间电压的实际方向是经常改变的，这给实际电路问题的分析计算带来困难，所以也要对电路中两点间电压设出参考方向。
电工学(第七版上册)秦曾煌主编
电压参考方向有三种表示方式：
电工学(第七版上册)秦曾煌主编
电路基本物理量的实际方向物理中对基本物理量规定的方向
物理量电流 I
电压 U
实际方向
正电荷运动的方向
高电位低电位 (电位降低的方向)
单位
kA 、A、mA、 μA
kV 、V、mV、 μV
电动势E
低电位高电位 (电位升高的方向)
kV 、V、mV、 μV
注意：它们是标量，规定方向是为了便于电路的计算。电工学(第七版上册)秦曾煌主编
第一章电路模型和电路定律
重点：
1. 电压、电流的参考方向 2. 电功率、能量 3. 基本电路元件特性 4. 基尔霍夫定律
1.1 电路和电路模型一、电路：
由电路器件和电路部件相互连接而成，它为电流的流通提供路径，具有传输电能、处理信号、测量、控制、计算等功能。
主要由电源、负载、连接导线及开关等构成电源：电池、发电机、信号源等
负载：用电设备
二、电路模型 (circuit model) 1. 理想电路元件：
具有某种确定的电磁性质的假想元件；
其u、i关系可用数学式子表示（建模）。
几种基本的电路元件：电源元件电阻元件电感元件电容元件
2. 电路模型：由理想电路元件互相连接的电路（而不是
实际的电路)。本教材的主要内容是介绍电路理论的入
号，但实际方向不变。
同电流一样，两点间电压数值的正与负是在设定参考方向的条件下才有意义。
电工学(第七版上册)秦曾煌主编
电位与电压的区别是什么？要讨论电位，必须在电路中选择一个参
考点，令参考点电位为零，电位值是相对的，参考点选取不同，各点电位会随之变化。电压是电路中两点间电位差，电路中两点间电压是固定的，不随参考点变化而变化。所以各点的电位高低是相对的，而两点间的电压是绝对的。
4.关联参考方向 i
+
U
-
关联参考方向
i
-
U
+
非关联参考方向
例：电压电流参考方向如图中所标，问对A、 B两部分电路电压电流参考方向关联否？
i
＋
AU B
－
答： A 电压、电流参考方向非关联； B 电压、电流参考方向关联。
注意： (1)参考方向必须在图中相应位置标注， (2) 在计算过程中不得改变。 (2)参考方向不同时，其表达式相差一负

电工学(第七版上册)秦曾煌主编

合集下载

电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)

电工学(第七版)上册秦曾煌第一章

电工学(第七版)上册秦曾煌

电工学(第七版上册)秦曾煌主编

电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)

电工学(第七版)上册秦曾煌第一章ppt课件

电工学(第七版)-秦曾煌-全套完整-20门电路和组合逻辑电路

电工学(第七版上册)秦曾煌主编汇总

电工学(第七版上册)秦曾煌主编

秦曾煌《电工学电子技术》(第7版)(上册)(考研真题+习题+题库)(磁路与铁心线圈电路)【圣才出品】

电工学(第七版上册)秦曾煌主编

电工学(第七版上册)秦曾煌主编

电工学秦曾煌第七版

电工学(第七版上)电工技术课后答案(秦曾煌)编(最全)

2024版电工学(第七版上册)秦曾煌主编PPT课件

文档推荐

最新文档
