电工学(第七版)上册秦曾煌第一章

目录第1章电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1 习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

福建农林大学电工学第七版上册《电工技术》期末考试复习重点---权威整理第一章：电路的基本概念与基本定律考点：1.1.7节电位计算，会画简图（期末考考了）（10分）2.1.5节与第二章计算题结合，考5分3.基尔霍夫定律（考查：电路的分析方法）题型：看p32那题（掌握分析方法）难度：较简单第二章：电路的分析方法（25分）考点：1.叠加原理（一定要会，期末考考了，一定要把题做透），戴维宁定律，结点电压法，支路电压法，要会计算各支路电流的方法2.电源的两种模型及其等效变换（必考，一定要会）3.讨论功率平衡，求功率，（期末考了）难度：较简单题型：P77 2.6.5 P61 2.7.3 P78 2.7.10 P47 2.3.4这题是重点，重点掌握这题的方法（理想电源会加入这题中，什么时候理想电源可以去掉，什么时候保留，要学会判断）第三章：电路的暂态分析考点：一、3.3RC，RL电路的响应二、三要素法（整节都要看透，期末考的坑爹啊，我一个字都没写，每一种方法都要掌握）（必考）（求初始值，稳态值，T，R等，会与戴维尔求等效）(15分)难度：一般题型：P104 3.3.2 3.3.5 3.4.1~3.4.6 3.6.3 3.6.7第四章：正弦交流电路【难点+重点】（一定要学会，不然第五章也不懂）考点：1.运用相量来表示交流电路（有方向，有角度，有大小）2.单一参数的交流电路Ps：整章都是重点，最好看的很熟，因为考试大题必考两题。

题型：P164 4.7.4 4.7.6 P162 4.5.4~4.5.15（这十一题中，期末考了两大题，一定要每题都会）第五章：三相电路考点：一、5.2节一定要把那些公式记下来，看题型来记忆：比如例5.2.1 5.2.2 P174二、5.3节，考试重点那些公式，三、5.4节也是那些公式，要背下来还要会应用Ps：考试的时候，不会很难，就是单纯的套公式，所以公式什么含义，怎么套，这个会了那题就没问题了题型：P182 5.2.5 5.4.3（考试重点）第六章~第七章：简答题第一题：(1)直流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；答：I=U/R,I不变，R*I2不变，A加倍，Rm=l/u*A,Rm减半，Φ=F/Rm=N*I/Rm，所以Φ加倍，B=Φ/A，所以B不变(2)交流励磁——题目：铁心截面积加倍，线圈的电阻和匝数以及电源电压保持不变；U=4.44fNΦm，Φ不变，Rm减半，F=Φ*Rm，所以F减半，F=N*I,所以I减半，R*I2为1/4(3)直流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：I=U/R不变，所以I2*R不变，Φ=NI/Rm加倍，Rm不变，所以B=Φ/A加倍(4)交流励磁——题目：线圈匝数加倍，线圈电阻及电源电压保持不变；解：U=4.44fNΦm，N加倍，Φm减半，Bm减半，Hm减半，Hm*l=Im*N，所以Im=Hm*l/N 减小至原来的1/4，I减小至原来的1/4，I2*R减小至原来的1/16(5)交流励磁——电源频率减半，电源电压的大小保持不变；解：U=4.44fNΦm,f减半，所以Φm加倍，Bm加倍，Hm加倍，Hm*l=Im*N，所以Im 加倍，I加倍，I2*R增大至原来的4倍(6)交流励磁——频率和电源电压的大小保持不变解：U=4.44fNΦm，f和U同时减半，Φm不变，Bm、Hm、Im、I均不变，所以I2*R不变二、交流和直流电磁铁的区别（1）外观。

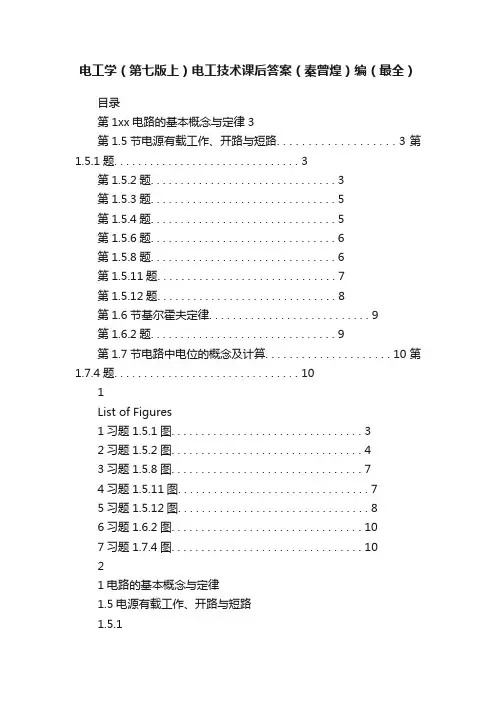

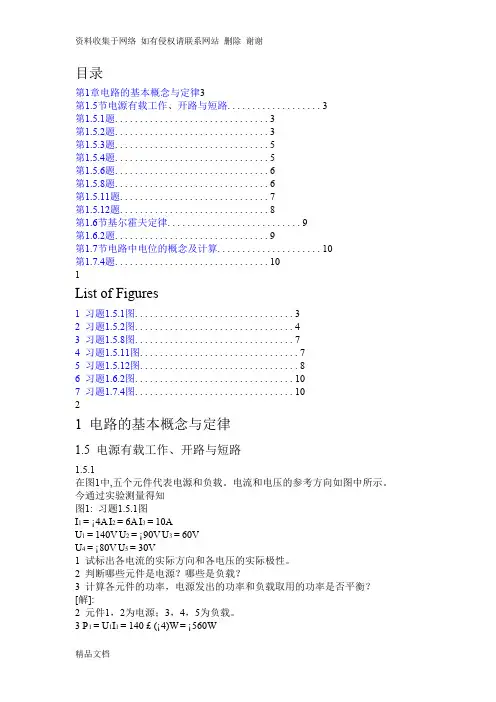

电工学（第七版上）电工技术课后答案（秦曾煌）编（最全）目录第1xx电路的基本概念与定律3第1.5节电源有载工作、开路与短路. . . . . . . . . . . . . . . . . . . 3 第1.5.1题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3第1.5.3题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第1.5.6题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.8题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6第1.5.11题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7第1.5.12题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8第1.6节基尔霍夫定律. . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.6.2题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9第1.7节电路中电位的概念及计算. . . . . . . . . . . . . . . . . . . . . 10 第1.7.4题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101List of Figures1习题1.5.1图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32习题1.5.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43习题1.5.8图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74习题1.5.11图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75习题1.5.12图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86习题1.6.2图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107习题1.7.4图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1021电路的基本概念与定律1.5电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

第二部分课后习题第1章电路的基本概念与基本定律一、练习与思考详解1.3.1在图1-1中，U ab＝－5V，试问a，b两点哪点电位高?图1-1解：U ab＝V a－V b＝－5V，故V b＞V a，所以b点电位高，a点电位低。

1.3.2在图1-2中，U1＝－6V，U2＝4V，试问U ab，等于多少伏?图1-2解：按练1-2图中设定的参考方向计算，U ab＝U1－U2＝－6V－4V＝－10V。

1.3.3U ab是否表示a端的实际电位高于b端的实际电位?解：U ab ＝V a －V b ，所以U ab 只表示a 端电位减去b 端电位。

实际上两点电位哪点高要看U ab ＞0还是U ab ＜0。

（1）若U ab ＞0，则a 端电位高于b 端电位；（2）若U ab ＜0，则b 端电位高于a 端电位。

1.4.12k Ω的电阻中通过2mA 的电流，试问电阻两端的电压是多少?解：已知R ＝2k Ω，I ＝2mA，由欧姆定律可知，电阻两端电压为：U ＝IR ＝（2×10－3×2×103）V＝4V电压方向与电流方向一致。

1.4.2计算图1-3中的两题。

图1-3解：（a）根据欧姆定律36=A=2mA 310ab U I R－－×，I 为负值说明电流实际方向与参考方向相反。

（b）根据欧姆定律及两点之间电压的概念有U ab ＝U ad ＋U ab ＝I 1×5＋I 2×5＝[2×5＋（－1）×5]V＝5VU bc ＝U bd ＋U dc ＝－I 2×5－I 3×5＝[－（－1）×5－（－3）×5]V＝20VU ca ＝U cd ＋U da ＝I 3×5－I 1×5＝[（－3）×5－2×5]V＝－25V。

1.4.3试计算图1-4所示电路在开关S 闭合与断开两种情况下的电压U ab 和U ad 。
