距离保护调试方法

输电线路相间的距离保护整定计算输电线路是电力系统中重要的组成部分，其众多保护装置中，相间距离保护是最为常用的一种保护。

本文将介绍输电线路相间距离保护的概念、选择及整定计算方法。

1. 相间距离保护概述相间距离保护是指通过测量故障电流和电压的相量差来判断故障点到保护点的距离，从而对电力系统进行保护的一种保护方式。

在电力系统中，一般采用成对的线路传输电能，因此，在相间距离保护中，普遍采用两线的距离来判断故障点到保护点的距离。

由于线路距离不同，其对应的保护距离也不同，因此，需要根据输电线路的物理特征和系统要求进行保护距离的合理选择和整定计算。

2. 相间距离保护的选择在选择相间距离保护时，主要应考虑以下三个方面：1.距离保护的可靠性要求：距离保护是电力系统中最为常用的保护方式之一，要求能够可靠地进行故障检测和判断，确保及时有效地切除故障电路，防止故障扩散和系统失稳。

2.输电线路的物理特征：距离保护的选择应考虑输电线路的长度、电压等级、输电能力、线路类型等多个因素。

例如，在长距离输电线路中，由于线路阻抗大，传输过程中存在较大的电力损耗和电压降，保护阻抗需相应设置较低；而在变电站内，由于线路较短、电压高、抢修容易，可适当提高保护设置阻抗。

3.保护方案的选择：距离保护可分为单相、双相和三相保护，具体选择应考虑电力系统的运行特点、系统设备的类型和数量、以及系统负荷状况。

在实际工作中，应根据以上因素选定合适的距离保护，进行系统调试。

3. 相间距离保护整定计算方法相间距离保护整定计算的主要内容包括保护距离、阻抗设置和整定系数的确定。

3.1 保护距离的确定保护距离是指相间距离保护所对应的线路长度，其一般应按照以下公式进行计算：Lp = Kp * L其中，Lp为保护距离，Kp为保护系数，L为线路长度。

在实际计算中，应根据具体线路的物理特征选取合适的保护系数。

同时，由于混合线路的存在，可能会产生等效阻抗的问题，需要对阻抗进行修正。

实验三、距离保护及方向距离保护整定实验一、实验目的1．熟悉阶段式距离保护及方向距离保护的工作原理和基本特性。

2．掌握时限配合、保护动作阻抗（距离）和对DKB、YB的实际整定调试方法。

二、预习与思考1．什么是距离保护？距离保护的特点是什么？2．什么是距离保护的时限特性？3．什么是方向距离保护？方向距离保护的特点是什么？4．方向距离保护的Ⅰ段和Ⅱ段为什么在单电源或多电源任何形状的电网中都能够保证有选择性地切除故障线路？5．阶段式距离保护中各段保护是如何进行相关性配合的？6．在整定距离保护动作阻抗时，是否要考虑返回系数。

三、原理说明1．距离保护的作用和原理电力系统的迅速发展，使系统的运行方式变化增大，长距离重负荷线路增多，网络结构复杂化。

在这些情况下，电流、电压保护的灵敏度、快速性、选择性往往不能满足要求。

电流、电压保护是依据保护安装处测量电流、电压的大小及相应的动作时间来判断故障是否发生以及是否属于内部故障，因而受系统的运行方式及电网的接线形式影响较大。

针对被保护的输电线路或元件，在其一端装设的继电保护装置，如能测量出故障点至保护安装处的距离并与保护范围对应的距离比较，即可判断出故障点的位置从而决定其行为。

这种方式显然不受运行方式和接线的影响。

这样构成的保护就是距离保护。

以上设想，表示在图5-1中。

图中线路A侧装设着距离保护，由故障点到保护安装处间的距离为l，按该保护的保护范围整定的距离为l zd，如上所述，距离保护的动作原理可用方程表示：l≤l zd。

满足此方程时表示故障点在保护范围内，保护动作；反之，则不应动作。

图5-1 距离保护原理说明Z—表示距离保护装置距离比较的方程两端同乘以一个不为零且大于零的z1（输电线每千米的正序阻抗值）得到：Z d = z1l ≤ z1l zd ( 5-1 )式（5-1）称为动作方程或动作条件判别式。

表明距离保护是反应故障点到保护安装处间的距离（或阻抗）并与规定的保护范围（距离或阻抗）进行比较，从而决定是否动作的一种保护装置。

继电保护距离保护整定计算继电保护是电力系统中的重要组成部分，主要用于检测电力系统中的故障，并迅速切除故障点，保证系统的安全运行。

其中，距离保护是一种常用的继电保护方式，通过测量电力系统中故障点到保护装置的距离来判断故障位置。

距离保护的整定计算是指根据电力系统的特性和运行条件，确定距离保护装置的各项参数的过程。

本文将介绍距离保护的整定计算方法。

首先，距离保护的整定计算可分为三个主要步骤：计算工作电压（或计算电流）、选择灵敏系数和计算保护带。

1.计算工作电压（或计算电流）距离保护的整定计算首先需要确定故障发生时的工作电压（或电流）。

工作电压是指电力系统运行时的电压值，一般可通过系统的额定电压和实际运行条件进行计算得到。

工作电流是指系统运行时的故障电流值，常用于短路保护的整定。

可以根据电力系统的短路电流和负载电流等参数来进行计算。

2.选择灵敏系数距离保护的灵敏系数是判断保护动作的重要参数，常用的灵敏系数有定值和变值两种。

定值灵敏系数是指保护装置所设置的固定值，一般根据系统特性和运行情况来选择。

变值灵敏系数是根据电力系统的特性和运行条件动态调整的，一般由保护装置自动计算和调整。

3.计算保护带距离保护的保护带是通过测量电力系统中故障点到保护装置的距离来判断故障位置的，常用的保护带有定值带、偏移带和方向带三种。

定值带是指根据系统的额定电压和故障电流等参数设置的固定带，偏移带是在定值带的基础上根据系统特性调整的带，方向带是根据故障方向确定的判断带。

距离保护的整定计算还需要考虑电力系统的特性和运行条件。

例如，线路长度、线路参数、短路容量、负载情况等都会对整定参数产生影响。

一般来说，线路越长、短路容量越大，整定参数应设置为较大的值；线路越短、短路容量越小，整定参数应设置为较小的值。

此外，还需要考虑到灵敏系数的选择和保护装置的可靠性等因素。

总之，继电保护距离保护的整定计算是根据电力系统的特性和运行条件，确定距离保护装置的各项参数的过程。

距离保护的整定计算一、距离保护第一段 1.动作阻抗(１)对输电线路，按躲过本线路末端短路来整定，即取AB K dzZ k Z '='⋅12．动作时限0≈'t 秒。

二、距离保护第二段1．动作阻抗（1）与下一线路的第一段保护范围配合，并用分支系数考虑助增及外汲电流对测量阻抗的影响，即()BC k fz AB k dzZ K K Z K Z '+''=''⋅1式中fz K 为分支系数min ⎪⎪⎭⎫ ⎝⎛=ABBCfz II K（2）与相邻变压器的快速保护相配合()B fz AB k dzZ K Z K Z +''=''⋅1取（1）、（2）计算结果中的小者作为1⋅''dzZ 。

2. 动作时限保护第Ⅱ段的动作时限，应比下一线路保护第Ⅰ段的动作时限大一个时限阶段，即12CABA '图3-50 电力系统接线图AZ 'BABZ BCZ Z 'Z ''Z '''00.5tZ 'Z ''Z '''00.5t3AZ 12CABA '图3-50 电力系统接线图AZ 'BABZ BCZ Z 'Z ''Z '''00.5tZ 'Z ''Z '''00.5t3AZt t t t ∆≈∆+'=''213.灵敏度校验5.1≥''=ABdzlm Z Z K如灵敏度不能满足要求，可按照与下一线路保护第Ⅱ段相配合的原则选择动作阻抗，即()2.dz fz AB k dzZ K Z K Z ''+''=''这时，第Ⅱ段的动作时限应比下一线路第Ⅱ段的动作时限大一个时限阶段，即t t t ∆+''=''21三、 距离保护的第三段1．动作阻抗按躲开最小负荷阻抗来选择，若第Ⅲ段采用全阻抗继电器，其动作阻抗为min.1.1fh zqh k dzZ K K K Z '''='''式中2．动作时限保护第Ⅲ段的动作时限较相邻与之配合的元件保护的动作时限大一个时限阶段，即t t t ∆+'''='''23．灵敏度校验作近后备保护时5.11.≥'''=⋅ABdzlm Z Z K 近作远后备保护时2.1≥+'''=⋅BCfz ABdzlm Z K Z Z K 远式中，K fz 为分支系数，取最大可能值。

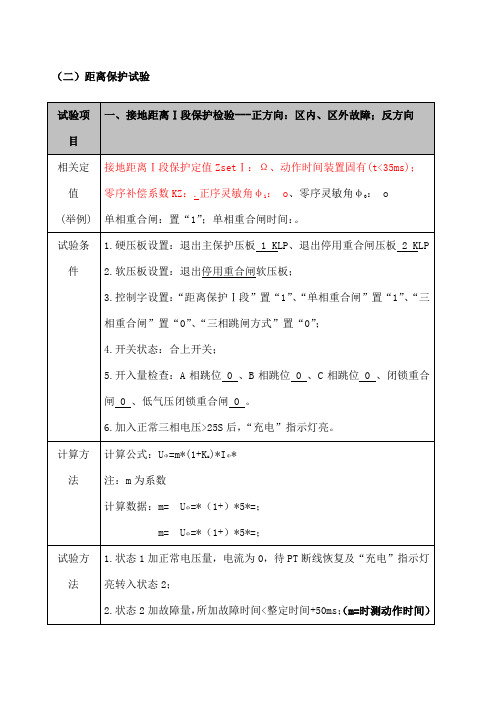

线路距离保护校验方法
1.若相邻段距离保护出现误动作或无法动作，可以检查其故障指示点是否正确，或者检查保护线路是否受到外部干扰。

2.若距离保护装置误动作频繁，可以检查保护线路是否有干扰信号，或者检查距离保护装置的参数设置是否正确。

3.若距离保护装置无法动作，可以检查距离保护装置与线路的接线是否正常，或者检查装置的设置参数是否正确。

4.若距离保护装置误报故障，可以检查系统中是否存在故障，或者检查距离保护装置是否设置合理。

距离保护调试方法应用研究【摘要】基于对国内四大保护装置生产厂家的距离保护装置进行现场校验的结果，以距离保护的基本原理为依据，对比分析了各厂家距离保护的异同点。

在现有的理论原理和分析结果的基础上，对现场校验的方法进行了更深入地研究，给出了距离保护圆特性和四边形特性的最佳校验方法，这对实际生产具有积极的指导和借鉴作用。

【关键词】距离保护;圆特性;四边形特性;校验方法1.引言距离保护是一种反映输电线路一端电气量变化的保护[1]。

与电流保护和电压保护相比，距离保护的性能受系统运行方式的影响较小[2-3]。

距离保护的动作行为可以反应出短路点到保护安装处距离的远近，并可根据距离的远近确定动作时间，其灵敏度相较于方向保护和差动保护来说更高。

相对其他常见的保护策略，距离保护能够更准确得选择并较快的切除故障，在现今运行方式多变、结构复杂的电力系统中，一旦发生事故，距离保护的这种工作特性尤为重要。

因此，距离保护在电力系统中获得了广泛的应用。

目前，距离保护在110kV～220kV及以下电压等级的线路上作为主保护，在220kV及以上电压等级的线路上作为后备保护使用。

国内的微机保护研究开始于20世纪70年代末期、80年代初期[4]，虽然起步晚，然而由于我国继电保护工作者的不懈努力，进展却很快[5-6]。

随着特高压交流网架工程的推进，以及跨区同步电网的构建，电力系统的网架结构和运行方式日益复杂和多变，这对继电保护灵敏性、选择性、快速性、准确性的执行质量提出了更高的要求。

作为继电保护的一种，距离保护在电力系统输电网络中的应用最为广泛。

如何更好的提高距离保护动作的可靠性对电网稳定运行有着深远的影响，这也是继电保护生产厂家所一直致力于的研究课题。

本文在现场试验的基础上，对国内多个厂家的距离保护产品进行比较，给出了距离保护的一般性校验方法。

这对指导电网公司的安全生产具有一定的借鉴作用，对提高系统的安全性和稳定性具有重大意义。

2.距离保护基本原理距离保护是一种利用阻抗元件反应输电线路故障的保护[7]，其功能特性有两点：首先，它能区分正常运行和短路故障;其次，它能反映短路点的远近，如果短路点距离小于整定值，则动作保护。
