一、是非判断题1、励磁流涌可达变压器额定电流的6-8倍。
(√)2、继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。
(√)3、线路变压器组接线可只装电流速断和过流保护。
(√)4、在最大运行方式下，电流保护的保护区大于最小运行方式下的保护区。
(√)5、功率方向继电器的最大灵敏角。
φs=－α，α为继电器的内角。
(√)6、当选择不同的电位参考点时，各点的电位值是不同的值，两点间的电位差是不变的。
(√)7、电力系统继电保护的基本任务是当被保护元件发生故障时，能迅速准确地给距离该元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开。
（×）8、输电线路UC两相金属性短路时，短路电流Ibc滞后于BC相间电压一线路阻抗角。
(√)9、助增电流的存在，使距离保护的测量阻抗减小，保护范围增大。
(x)10、汲出电流的存在，使距离保护的测量阻抗增大，保护范围缩短。
(x)11、当Y，d接线的变压器三角形侧发生两相短路时，变压器另一侧三相电流是不相等的，其中两相的只为第三相的一半。
(√)12、如果不考虑电流和线路电阻，在大电流接地系统中发生接地短路时，零序电流超前零序电压90°。
(√)13、零序电流保护，能反映各种不对称短路，但不反映三相对称短路。
(x)14、相间0'接线的阻抗继电器，在线路同一地点发生各种相间短路及两相接地短路时，继电器所测得的阻抗相同。
(√)15、在系统振荡过程中，系统电压最高点叫振荡中心，它位于系统综合阻抗的1／2处。
(x)16、电力系统频率变化对阻抗元件动作行为的影响，主要是因为阻抗元件采用电感、电容元件作记忆回路。
(√)17、输电线路的阻抗角与导线的材料有关，同型号的导线，截面越大，阻抗越大，阻抗角越大。
(x)18、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。
(√)19、方向阻抗继电器切换成方向继电器后，其最大灵敏角不变。

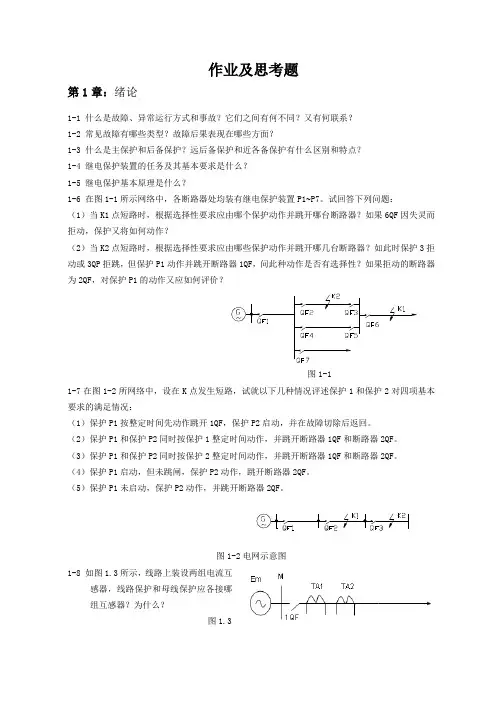

作业及思考题第1章：绪论1-1 什么是故障、异常运行方式和事故？它们之间有何不同？又有何联系？1-2 常见故障有哪些类型？故障后果表现在哪些方面？1-3 什么是主保护和后备保护？远后备保护和近各备保护有什么区别和特点？1-4 继电保护装置的任务及其基本要求是什么？1-5 继电保护基本原理是什么？1-6 在图1-1所示网络中，各断路器处均装有继电保护装置P1~P7。
试回答下列问题：（1）当K1拒动，保护又将如何动作？（2）当K2动或3QP拒跳，但保护P1为2QF，对保护P11-7在图1-2要求的满足情况：（1）保护P1（2）保护P1和保护P2（3）保护P1和保护P2（4）保护P1（5）保护P1未启动，保护P21-8 如图1.3所示，组互感器？为什么？第2章：电流保护2-1何谓保护的最大和最小运行方式，确定最大和最小运行方式时应考虑哪些因素？2-2在计算无时限电流速断和带时限电流速断保护的动作电流时，为什么不考虑负荷的自启动系数和继电器的返回系数？2-3比较电流、电压保护第Ⅰ、Ⅱ、Ⅲ段的灵敏系数，哪一段保护的灵敏系数最好和保护范围最长？为什么？2-4相间短路电流、电压保护中第Ⅰ、Ⅱ、Ⅲ段各有什么办法提高其灵敏系数？它为什么可以提高灵敏系数？2-5如图2-1所示电网中，线路L1和L2均装有三段式电流保护，当在线路L2的首端K点短路时，都有哪些保护启动和动作，跳开哪个断路器？图2-2 图2-12-6如图2-2所示电图中，试指出对6QF电流保护来说，在什么情况下具有最大和最小运行方式？2-7试说明电流保护整定计算时，所用各系数K rel、K re、K con、K ss、K s,m它们的意义和作用。
2-8电流保护采用两相三继电器接线时，若将C相电流互感器极性接反，如图2-3所示，试分析三相短路及AC两相短路时继电器1KA、2KA、3KA中电流的大小。
图2-32-9在Y，d11接线的变压器后面（△侧）发生两相短路时，装在Y侧的电流保护采用三相完全星形接线与采用不完全三继电器接方式其灵敏系数有何不同？为什么采用两相三继电器接线方式就能使其灵敏系数与采用三相完全星形接线相同呢？2-10如下图2-4所示网络，请分别确定保护1至保护4的定时限过电流保护及零序过电流保护的动作时间，并在同一坐标图上画出两种保护的时限特性。
距离保护习题解答题1．有—方向阻抗继电器，其整定阻抗Ω︒∠=605.7zd Z ，若测量阻抗为Ω︒∠=302.7J Z ，试问该继电器能否动作?为什么?解：如图1所示Ω<Ω=⨯=︒-︒=2.75.6866.05.7)3060cos(.zd j dz Z Z 故该继电器不能动作。
题2．有一方向阻抗继电器，若正常运行时的测量阻抗为Ω︒∠=305.3J Z ，要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少(︒=75d ϕ)?解：参照图1。
若在300方向上的动作阻抗小于Ω5.3， 图1 则保护不动作。
即在750方向上： Ω==︒-︒<95.441.15.3)3075cos(.jdz zd Z Z 故整定阻抗最大不能超过4.95Ω。
题3．如图2所示电网，已知线路的正序阻抗km Z /4.01Ω=，︒=70d ϕ，线路L1 、L2上装有三段式距离保护，测量元件均采用方向阻抗继电器，且为00接线，线路L1的最大负荷电流A I f 350max .=，负荷功率因数9.0cos =f ϕ，85.0='kK ，8.0=''k K ，2.1=k K ，K h =1.15，K zq =1.3，线路L2距离Ⅲ段的动作时限为2s ，试求距离保护1的Ⅰ、Ⅱ、Ⅲ段的动作阻抗，整定阻抗及动作时限。
图2Ω︒∠=605.7zd Z Ω︒∠=30..j dz j dz Z +j+1解：1．计算线路阻抗 Ω=⨯=14354.0AB Z Ω=⨯=16404.0BC Z 2．距离保护Ⅰ段的动作阻抗Ω=⨯='='9.111485.01AB k dzZ K Z s 01='t 3．距离保护Ⅱ段的动作阻抗Ω=⨯='='6.131685.02BC k dzZ K Z Ω=+='+''=''1.22)6.1314(80.0)(21dz AB k dzZ Z K Z 灵敏系数：5.158.1141.221>==''=''AB dzlmZ Z K ，满足要求 s 5.01=''t 4．距离保护Ⅲ段的动作阻抗 最小负荷阻抗：Ω=⨯==3.16335.03/1109.0max.min .min .f f f I U ZΩ=⨯⨯⨯==913.16315.13.12.111min .1f h zq k dz Z K K K Zs 5.25.0221=+=∆+=t t t5．各段整定阻抗Ω︒∠=︒∠'='709.11701.1.dz zdZ Z Ω︒∠=︒∠''=''701.22701.1.dz zdZ Z ︒==8.259.0arccos f ϕ Ω︒∠=︒∠=︒∠︒-︒=709.1267072.09170)8.2570cos(1.1.dz zd Z Z题4. 在图3所示网络中，各线路首端均装设有距离保护装置，线路的正序阻抗km Z /4.01Ω=，试计算距离保护1的Ⅰ、Ⅱ段的动作阻抗，Ⅱ段的动作时限。
姓名：___________班级: ___________序号：___________输电线路的距离保护习题一、填空题：1、常规距离保护一般可分为、和三部分。
2、距离保护I段能够保护本线路全长的。
3、距离保护第Ⅲ段的整定一般按照躲开来整定。
4、阻抗继电器按比较原理的不同，可分为式和式。
5、方向阻抗继电器引入非故障相电压的目的是为了__________________________________。
6、若方向阻抗继电器和全阻抗继电器的整定值相同，___________继电器受过渡电阻影响大，继电器受系统振荡影响大。
7、全阻抗继电器和方向阻抗继电器均按躲过最小工作阻抗整定，当线路上发生短路时，_______________继电器灵敏度更高。
8、校验阻抗继电器精工电流的目的是__________________。
9、阻抗继电器的0°接线是指_________________，加入继电器的___________________。
10、助增电流的存在，使距离保护的测量阻抗，保护范围，可能造成保护的。
11、根据《220~500kV电网继电保护装置运行整定规程》的规定，对50km以下的线路，相间距离保护中应有对本线末端故障的灵敏度不小于的延时保护。
二、选择题：1、距离保护装置的动作阻抗是指能使阻抗继电器动作的。
（A）最小测量阻抗；（B）最大测量阻抗；（C）介于最小与最大测量阻抗之间的一个定值；（D）大于最大测量阻抗的一个定值。
2、为了使方向阻抗继电器工作在状态下，故要求继电器的最大灵敏角等于被保护线路的阻抗角。
最有选择；（B）最灵敏；（C）最快速；（D）最可靠。
3、距离保护中阻抗继电器，需采用记忆回路和引入第三相电压的是。
（A）全阻抗继电器；（B）方向阻抗继电器；（C）偏移特性的阻抗继电器；（D）偏移特性和方向阻抗继电器。
4、距离保护是以距离元件作为基础构成的保护装置。
(A)测量；（B）启动；（C）振荡闭锁；（D）逻辑。
电力系统继电保护课程设计选题标号：三段式距离保护班级： 14电气姓名：学号：指导教师：***日期： 2017年11月8日天津理工大学电力系统继电保护课程设计天津理工大学目录一、选题背景 (5)1.1选题意义 (5)1.2设计原始资料 (5)1.3要完成的内容 (6)二、分析要设计的课题内容 (6)2.1设计规程 (6)2.2 保护配置 (7)2.2.1 主保护配置 (7)2.2.2 后备保护配置 (7)三、短路电流、残压计算 (8)3.1等效电路的建立 (8)3.2保护短路点的选取 (8)3.3短路电流的计算 (8)3.3.1最大运行方式短路电流计算 (8)3.3.2最小运行方式短路电流计算 (8)四、保护的配合 (9)4.1 线路L1距离保护的整定与校验 (9)4.1.1 线路L1距离保护第Ⅰ段整定 (9)4.1.2 线路L1距离保护第Ⅱ段整定 (9)4.1.3 线路L1距离保护第Ⅲ段整定 (10)4.2 线路L3距离保护的整定与校验 (10)4.2.1 线路L3距离保护第I段整定 (10)4.2.2线路L3离保护第II段整定 (10)4.2.3线路L3距离保护第Ⅲ段整定 (11)五、实验验证 (12)六、继电保护设备选择 (13)6.1互感器的选择 (13)6.1.1电流互感器的选择 (13)6.1.2电压互感器的选择 (14)6.2继电器的选择 (15)6.2.1按使用环境选型 (15)6.2.2按输入信号不同确定继电器种类 (15)6.2.3输入参量的选定 (15)6.2.4根据负载情况选择继电器触点的种类和容量 (15)结论 (17)参考文献 (18)一、选题背景1.1选题意义随着电力系统的发展，出现了容量大，电压高，距离长，负荷重，结构复杂的网络，这时简单的电流，电压保护已不能满足电网对保护的要求。
在高压长距离重负荷线路上，线路的最大负荷电流有时可能接近于线路末端的短路电流，所以在这种线路上过电流保护是不能满足灵敏系数要求的。

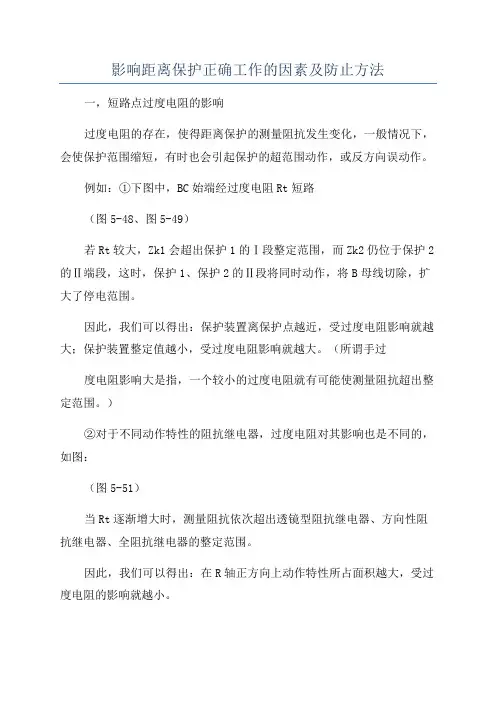

影响距离保护正确工作的因素及防止方法一，短路点过度电阻的影响过度电阻的存在，使得距离保护的测量阻抗发生变化，一般情况下，会使保护范围缩短，有时也会引起保护的超范围动作，或反方向误动作。
例如：①下图中，BC始端经过度电阻Rt短路（图5-48、图5-49）若Rt较大，Zk1会超出保护1的Ⅰ段整定范围，而Zk2仍位于保护2的Ⅱ端段，这时，保护1、保护2的Ⅱ段将同时动作，将B母线切除，扩大了停电范围。
因此，我们可以得出：保护装置离保护点越近，受过度电阻影响就越大；保护装置整定值越小，受过度电阻影响就越大。
（所谓手过度电阻影响大是指，一个较小的过度电阻就有可能使测量阻抗超出整定范围。
）②对于不同动作特性的阻抗继电器，过度电阻对其影响也是不同的，如图：（图5-51）当Rt逐渐增大时，测量阻抗依次超出透镜型阻抗继电器、方向性阻抗继电器、全阻抗继电器的整定范围。
因此，我们可以得出：在R轴正方向上动作特性所占面积越大，受过度电阻的影响就越小。
针对以上讨论结果，我们可以采取一些方法和手段来防止过度电阻的影响：⑴采用合适的阻抗继电器过度电阻大多是纯电阻，因此我们可以采用（图5-13c）所示的阻抗继电器，只要电抗值不超出整定范围，阻抗继电器不会拒动。
利用多边形阻抗继电器可以灵活整定的特点，我们可以使继电器不发生拒动（图5-14）（图5-52）a所示动作特性既容许在接近保护范围末端发生短路时有较大的过度电阻，又能防止在正常运行情况下，负荷阻抗较小时阻抗继电器误动作；b所示动作特性既可以满足相间短路时过度电阻较小的情况，又能满足接地短路时过度电阻较大的情况。
⑵利用瞬时测量回路固定阻抗继电器动作所谓固定阻抗继电器动作，即使其动作只反映短路瞬时的过度电阻的影响，对0.1~0.15之后过度电阻变化的影响不做反映。
其实现方法如下图（图5-53）短路瞬间短路电流很大，使继电器1和2同时动作，1动作使4也动作，并计时，2动作使3也动作，3动作使得3有两条回路给它供电，瞬时之后即使2退出，3也可以保持得电，，经过延时，动作与跳闸，这样就无视了瞬时之后过度电阻的影响。
