配电室及各线路巡视检查制度1. 引言配电室是一个重要的电力设施，负责供给电力给各个部门和设备。
为了保证电力系统的可靠性和平安性，标准的巡视检查制度是必不可少的。
本文档旨在制定配电室及各线路巡视检查制度，以确保配电室的正常运行并及时发现和解决问题。
2. 巡视检查内容配电室及各线路巡视检查应包括以下内容：2.1 配电室设备巡视•仪表的正常运行状态检查•开关设备的完好性检查•配电设备的外观和壳体的检查•接地装置的检查•灭火设备的检查2.2 线路及开关检查•线路连接状态检查•开关设备的正常运行状态检查•继电保护装置的工作状态检查•线路的绝缘和接地状态检查2.3 平安状况检查•配电室的平安标志是否齐全•配电设备周围是否存在危险物品•配电室通风和照明设备是否正常3. 巡视检查频率根据配电室的重要程度和使用情况，制定巡视检查的频率。
建议按照以下频率进行巡视检查：•高压配电室：每周巡视一次•中压配电室：每月巡视一次•低压配电室：每季度巡视一次对于特殊情况和重要设备，应进行更频繁的检查。
4. 巡视检查记录对每次巡视检查进行详细记录，包括以下内容：•巡视日期和时间•巡视人员•巡视检查内容•发现的问题和存在的平安隐患•处理措施和解决方案•下次巡视的方案日期巡视检查记录应保存并及时更新，以便跟踪问题的解决和工作的进展。
5. 巡视检查责任明确巡视检查的责任人和相关部门。
配电室管理员负责组织和安排巡视检查工作，并记录检查结果。
如果发现问题，责任人应及时采取措施解决，并及时通知相关人员。
6. 巡视检查的意义配电室及各线路巡视检查的意义在于：•发现和解决潜在问题，防止事故的发生•提高电力系统的可靠性和平安性•建立标准的运维管理制度•保护人员的生命财产平安7. 结论配电室及各线路巡视检查制度的制定和执行对于保证电力系统的正常运行至关重要。
通过标准的巡视检查，可以及时发现和解决问题，提高电力系统的可靠性和平安性。
配电室管理员和相关人员应积极履行巡视检查责任，并不断完善巡视检查制度，以确保电力系统的平安稳定运行。
电力设备巡检标准现代社会离不开电力，电力设备的运行稳定和安全是保障人们生活的重要前提。
要确保电力设备的正常运行，就需要进行定期的巡检工作。
本文将探讨电力设备巡检的标准和重要性。
一、什么是电力设备巡检标准？电力设备巡检是指对发电厂、输电线路、变电站以及配电房等电力设备进行定期检查和维护的工作。
巡检标准是指根据电力设备的特点和要求，制定的巡检的具体要求和程序。
巡检标准可以分为定期巡检和特巡两种。
定期巡检是指根据电力设备的运行情况和使用要求，制定的定期巡检计划。
该计划可以包括设备的外观检查、电气性能测试、设备部件的检测和润滑等内容。
特巡是指在电力设备出现故障或者异常情况时，对设备进行临时巡检和修复。
特巡是紧急巡检，需要快速定位问题，并进行必要的修理。
二、电力设备巡检的重要性1.确保电力设备的安全: 电力设备的巡检可以发现存在的潜在危险并及时处理，避免设备故障引发事故，确保电力供应的持续性和安全性。
2.延长设备使用寿命: 通过定期巡检，发现并解决设备的故障和问题，可以减少设备的磨损和损坏，延长设备的使用寿命。
3.提高设备运行效率: 定期巡检可以发现设备运行中的问题，并及时进行维护和修复，确保设备的正常运行，提高设备运行效率。
4.节约能源和经济成本: 定期巡检可以及时发现能源浪费和电力设备损耗等问题，采取相应的措施来节约能源，减少经济成本。
5.保障电力市场的稳定供应: 电力设备的巡检可以发现潜在的问题和隐患，及时处理，以确保电力市场的稳定供应，满足社会需求。
三、电力设备巡检标准的制定制定电力设备巡检标准需要考虑以下几个方面：1.根据设备类型确定巡检内容: 不同类型的电力设备具有不同的特点和要求，需要制定相应的巡检内容。
例如，对于发电厂，巡检内容可以包括锅炉、汽轮机、发电机等设备的外观检查、运行参数测试和设备的润滑。
2.确定巡检频率: 巡检频率应根据设备的运行状况、使用要求和安全性而定。
一般来说，设备的使用频率越高，巡检的频率就应该越高。
电气设备巡检标准(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除安泰科技电气设备巡检标准（试行）为了保障设备＂安全、可靠、持续”的正常运行，就必须在事故发生之前，发现事故苗头，消除事故隐患。
真正做到“预防为主”巡检人员要责任心强、态度端正、观察细致、思维敏捷。
了解设备结构、性能和运行参数。
一、巡检工作安排1、巡检时间安排：每班巡回检查两次，每次不少于是2小时，2、巡检人员安排：巡检人员由独立巡视高、低压电气设备的人员担任。
二、巡检线路的设置：按照电仪车间电气设备巡视线路图为基本线路巡视。
三、巡检点的设置1、现场的巡检点设置：电仪车间电气设备巡视线路况图2、巡检点的设置必须与被检设备有足够的安全距离。
3、巡检点的设置必须做到“重要设备要见牌”，巡检牌必须固定安装，表面清洁无损坏。
所有巡检线路和巡检点的设置都须经过电仪车间主管人员批准和现场确认方可实施。
四、巡检工作要求1、巡检人员按规定的巡检路线，实施巡检挂牌制度。
每天巡检挂牌两次，每次巡检人数不少于2人，每次巡检时间不得少于2小时，每次巡检必须将设备的状况作好记录，接受不定期的抽查。
2、巡检人员按规定巡检检查电气设备的声音、电流、电压、温度、振动、润滑油和油脂等情况，并做好记录。
3、巡回检查工作按巡视路线图，在值班长的统一安排下，由两人进行。
如一人进行检查，不准进行任何操作。
4、巡检人员必须自带必要的器具(验电笔、点温计、及照明用具)，及时掌握电气设备的运行与备用状态，认真做好巡检记录。
5、在巡检过程中，发现故障问题，要按轻、重、缓、急要求和经有关部门签发工作票或操作票后，再进行处理，力量不足时，应请求检修人员支援。
暂时无法处理的应及时向生产主任和厂长报告，同时做好设备的缺陷记录，并制定出措施和预案待批。
6、巡检人员每天用测温仪对所有运行电气设备的温度进行一次检测，并做好记录。
配电室日常巡视检查工作标准(新版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改配电室日常巡视检查工作标准(新版)1、高压设备巡视时应与带电体保持距离，当电压等级为10KV时，人体与带电体的距离不小于0.4M天遮栏的不小于0.7M；2、遇雷雨天气和接地故障发生时，要考虑跨步电压，穿绝缘鞋，且离接地点远一些；3、巡视设备时一般不处理发现的缺陷，只要发现问题，及时汇报，不要动手独自理；4、巡检必须按设备巡检路线进行，不得移开和跨越遮拦，不得进行与巡检无关的工作；5、设备巡视采取的措施：1）听：主要听设备运行的声音是否正常；2）看：主要看设备的外观和顔色变化有无异常，仪表数字显示有无异常变化；3）闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4）检查有无小动物运动痕迹、漏雨、进水现象；5）检查电流、电压、温度是否正常；6、保持设备干净、机房干净、防止异物造成接触不良或短路；7、检查各种仪表指示、储能指示、运行指示是否完好；8、检查各仪表室二次控制线路接点有无松动碳化现象；9、观察各路进线柜、出线柜、电压（电流）互感器、避雷器各接点有无弧光闪络痕迹和打火现象；10、观察进柜线电压箱电压显示是否正常，各路高压带电显示装置是否完好；11、检查直流屏操作电源电压（不低于220V）是否正常，蓄电池有无破裂、漏液、接点有无松动，溶丝是否完好；12、观察各路变压器高低压接点，有无弧光闪络痕迹和打火现象，听变压器有无异常声响，观察变压器温升情况，必要时手动起动风机强迫降温；13、检查变压器冷却风机运行是否正常，监视变压器是否额定（电流）运行，超差值是否在允许范围内；14、开箱观察变压器绕组高低压侧有无变色，鼓包等异常现象；15、检查各路变压器低侧电压显示是否正常，三相电流是否平衡；16、检查电溶补偿柜一次溶丝、二次溶丝、接触器是否完好，电溶器接点有无松动、异响、澎胀现象；17、检查各路负荷计量装运行是否正常，接点有无松动、碳化现象；18、检查各路负荷出线接点有无松动、变色、打火现象，温升是否正常；19、检查照明应急装置（充电电池部份）是否完好；20、年检查一次接零或接地装置，接地电阻值应在《电气规程》要求的合格值范围内；21、高压电气设备、防雷装置、继电保护、自动装置检测验，应按《电气规程》规定的周期、标准进行。
低压配电室的点巡检内容及标准低压配电室是电力系统中非常重要的一部分，通过点巡检可以及时发现问题，保障电力系统的正常运行和用电安全。
下面将详细介绍低压配电室的点巡检内容及标准。
1.工作票和操作记录检查：首先要检查低压配电室内工作票和操作记录是否按规定填写。
工作票和操作记录的准确、完整填写，能够提供实时的运行和维护情况，为故障排查和事故原因分析提供依据。
2.设备运行状态检查：对低压配电室内的设备进行运行状态检查，主要包括：-变电设备的正常运行，如开关、熔断器、断路器等；-过载保护器和短路保护器是否正常工作；-电力仪表的显示是否正常。
3.温度和湿度检查：检查低压配电室内的温度和湿度是否在正常范围内。
通常，低压配电室的温度不得高于35摄氏度，湿度不得超过85%。
4.空气质量检查：空气质量对于低压配电室内设备的正常运行以及工作人员的健康至关重要。
要检查低压配电室内的空气质量是否达标，是否有异常味道或有害气体泄漏等情况。
5.现场卫生检查：对低压配电室内的现场卫生进行检查，包括设备周围的清洁情况、垃圾清理情况等。
保持低压配电室内的清洁和整洁有利于设备的正常运行和预防事故的发生。
6.线缆及连接器检查：检查低压配电室内的线缆和连接器是否有损坏、老化或松动现象。
这些问题有可能导致电流过大、短路等故障，应及时修复或更换。
7.防火安全检查：低压配电室是电力系统中火灾的高风险区域，应定期检查配电室内的防火设施是否完好、易燃物品是否存放正确以及灭火器等灭火设备是否有效。
8.落地线接地检查：检查低压配电室的设备是否接地良好，接地电阻是否在允许范围内。
接地问题容易导致电气设备的击穿和安全事故，应定期检查和维护。
9.紧急照明和安全出口检查：检查低压配电室内的紧急照明和安全出口是否正常工作。
在紧急情况下，这些设施将起到至关重要的作用，确保工作人员的安全撤离。
10.其他维护和检查：除了以上常规点巡检内容外，还可以根据实际情况进行其他维护和检查。

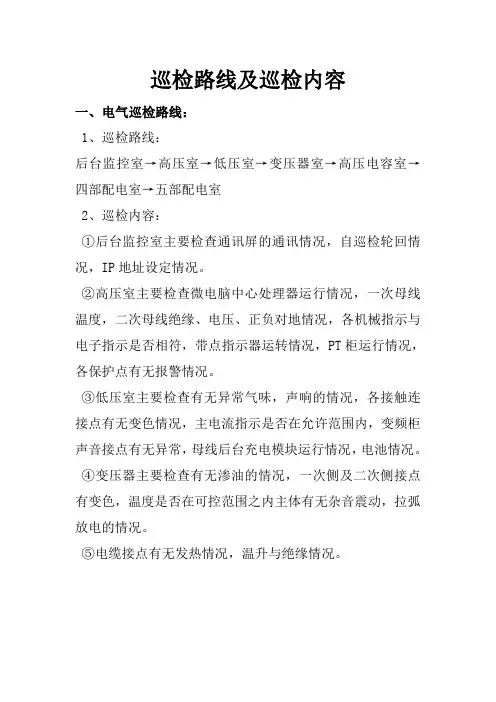

巡检路线及巡检内容一、电气巡检路线：1、巡检路线：后台监控室→高压室→低压室→变压器室→高压电容室→四部配电室→五部配电室2、巡检内容：①后台监控室主要检查通讯屏的通讯情况，自巡检轮回情况，IP地址设定情况。
②高压室主要检查微电脑中心处理器运行情况，一次母线温度，二次母线绝缘、电压、正负对地情况，各机械指示与电子指示是否相符，带点指示器运转情况，PT柜运行情况，各保护点有无报警情况。
③低压室主要检查有无异常气味，声响的情况，各接触连接点有无变色情况，主电流指示是否在允许范围内，变频柜声音接点有无异常，母线后台充电模块运行情况，电池情况。
④变压器主要检查有无渗油的情况，一次侧及二次侧接点有变色，温度是否在可控范围之内主体有无杂音震动，拉弧放电的情况。
⑤电缆接点有无发热情况，温升与绝缘情况。
二、维修巡检路线：1、巡检路线：生产一部：液氯厂房→主装置→压缩机房→罐区→消防泵房→循环水→空压制氮→锅炉生产二部：裂解转料泵区→裂解装置→硫化氢压缩机→精馏装置→酯化装置→制冷机→真空泵→尾气压缩机→罐区生产三部：（老装置）罐区→离心机→压滤机→真空泵→反应釜新装置：制冷机→真空泵→精制房→板框压滤机→离心机→搅拌→生产平台→反应釜生产四部：氨化吸收塔→氨化平台→邻氨基东侧平台→邻氨基西侧平台→西侧闪蒸→东侧闪蒸→离心室→罐区→真空→制冷机→硅50平台→硅69平台→真空泵→室外罐区生产五部：噻吩平台→罐区→真空泵→制冷机→凉水塔→0149平台→离心室→干燥室→真空泵→2246闪蒸→离心→生产平台→真空2、巡检内容：(1)离心泵：检查泵的润滑油位、油质情况；检查机械密封泄漏情况；检查电机电流情况；检查泵的出口压力、封油压力情况；检查轴承箱及电机温度、振动情况，设备无杂音；检查泵的冷却水是否正常。
(2)屏蔽泵：出口压力表指针有无异常；电流值是否过载、是否异常；有无异常声音和振动；注意轴承监视指针是否在红色指示带范围内；泵各部件的温度；有无液体泄漏(3)水环真空泵，旋片真空泵，罗茨真空泵：温升和声响正常，设备润滑系统完好，润滑油质符合规定要求，设备及冷却系统设施整洁，无锈蚀。

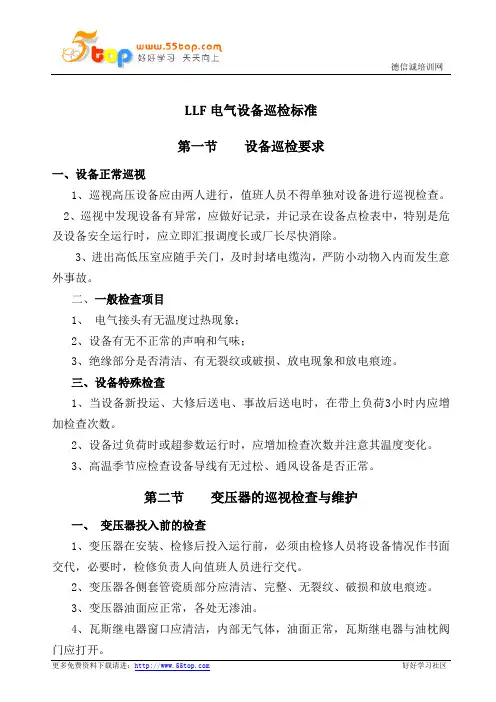

LLF电气设备巡检标准第一节设备巡检要求一、设备正常巡视1、巡视高压设备应由两人进行，值班人员不得单独对设备进行巡视检查。
2、巡视中发现设备有异常，应做好记录，并记录在设备点检表中，特别是危及设备安全运行时，应立即汇报调度长或厂长尽快消除。
3、进出高低压室应随手关门，及时封堵电缆沟，严防小动物入内而发生意外事故。
二、一般检查项目1、电气接头有无温度过热现象；2、设备有无不正常的声响和气味；3、绝缘部分是否清洁、有无裂纹或破损、放电现象和放电痕迹。
三、设备特殊检查1、当设备新投运、大修后送电、事故后送电时，在带上负荷3小时内应增加检查次数。
2、设备过负荷时或超参数运行时，应增加检查次数并注意其温度变化。
3、高温季节应检查设备导线有无过松、通风设备是否正常。
第二节变压器的巡视检查与维护一、变压器投入前的检查1、变压器在安装、检修后投入运行前，必须由检修人员将设备情况作书面交代，必要时，检修负责人向值班人员进行交代。
2、变压器各侧套管瓷质部分应清洁、完整、无裂纹、破损和放电痕迹。
3、变压器油面应正常，各处无渗油。
4、瓦斯继电器窗口应清洁，内部无气体，油面正常，瓦斯继电器与油枕阀门应打开。
5、变压器温度计应指示正常。
6、呼吸器应畅通，吸潮剂不饱和、。
7、固定接地点应接触良好，无松动及锈蚀。
二、变压器合闸操作1、变压器送电应根据厂长命令。
2、送电前应在微机防误闭锁与操作票专家系统上开好操作票，并进行模拟预演。
3、变压器并列运行应满足以下条件（1）、接线组别相同。
（2）、电压比相同。
（3）、阻抗电压相等，最大允许相差10％。
（4）、变压器容量比不超过3：1。
三、变压器运行中检查与监视1、温度监视：变压器正常运行时温升不超55℃。
2、电压监视：（1）变压器运行电压变动在额定电压±5％以内，变动范围不能满足需要时，应对电压分接开关进行调整。
3、负荷监视：（1）变压器的负荷检查记录每小时一次，变压器在过负荷时每半小时检查油位、温度情况。
火电电气巡检注意事项及讲解一·电气巡检注意事项及讲解1.运行人员应按规定的时间、路线、项目、标准对所管辖设备进行定期巡视。
2.在巡检时要仔细听、看、摸、嗅，不得乱动设备，禁止运行人员在检查中做与无关的事。
3.在巡检中应十分注意人身安全，对易烫、易爆、易触电等设备要特别小心，不可手摸。
4.每次巡回检查后，做好记录，对所发现的异常或缺陷应及时上报，加强巡视．二·巡视检查现场路线中控室→继电保护（电子）间→发电机本体（汽机房8米平台）→发电机上小室（汽机房4.5米平台）→汽机夹层（汽机房4.5米平台）→发电机下小室（汽机0米层）→汽机0米层→高压配电室→低压配电室→引风机变频器室→循环水泵房→锅炉零米层→冷却塔风机→空压机房及化水间→给料平台及23米电气设备三·巡视检查设备标准1（继电保护间）\1.保护装置有无报警和动作信号2.保护装置所属的熔丝，压板等位置应正确，信号、仪表各参数或电源监视灯应指示正常3.无过热异味或异声等不正常现象。
4.二次回路连接片位置符合运行方式要求。
5.直流系统绝缘良好、无电液流出、接线异常等现象、防止因直流系统绝缘降低或直流接地造成保护装置误动作。
巡视检查设备标准2（发电机）1.转动声音正常，机本体无振动和局部发热现象2.当发电机在额定转速下运转时,其轴承座的振动值(双振幅)不大于0.25mm3.绕组、铁芯、进出风温度正常。
4.电刷运行情况正常。
5.窥视孔玻璃面完好，密封完好。
6.主副励磁机接线盒附近无异常7.空冷室不漏风，室内空冷器无漏水、结露现象，地面无杂物，发电机风道无绝缘焦臭味，引出线无放电现象。
8.检查发电机出线及电流互感器无异常发热及变形且无异常气味。
9.检查发电机下小室配电柜内电压互感器电流互感器有无异常，消谐装置、带点显示器及各仪表显示正常注：正常情况下，电气运行人员应对系统所有相关表计、运行参数进行密切监视，应每小时抄录一次，并应对抄录的数据进行分析，对其正确性负责。
电气运行巡检路线一、老厂专责、巡检员交替对所列设备巡回检查：1.热工爱护间、电气爱护间、1号.2号.3号号发电机励磁调剂装置-----1号.2号.3号号发电机本体、滑环、碳刷------锅炉7米给煤机配电柜及电焊箱2.1号.2号.3号发电机励磁小间、发电机出线小间、空冷器室-------汽机零米各运行的高压电机、循环水泵、凝聚水泵、射水泵--------汽机零米1号、2号机MCC、4号热网补水泵（轿股）配电柜.------电焊箱3.UPS小间------蓄电池小间4.锅炉零米各运行高压电机、二次风机、罗茨风机------1.2.3.4.5号炉MCC、各冷渣机、皮带输渣机、斗提机、罗茨风机配电柜------电焊箱5.6KV/380V配电室、电缆沟（单人禁止下电缆沟）6.10千伏配电室（各配电柜、热网泵变频器、电抗器等）7.66KV开关厂（主变、母线、开关、刀闸、电压互感器、电流互感器等）8.化学配电室------消防泵房配电室-----除尘配电室-------燃料配电室、电焊箱。
三期专责、巡检员交替对所列设备巡回检查：1. 热工爱护间、电气爱护间、4号.5号发电机本体、励磁机-----锅炉7米配电柜及电焊箱2. 10KV/380V配电室-----汽机配电柜------发电机出线小间-------1.2号电抗器------运行中的给水泵3. 热网首站：配电室-----操纵室------变频器------运行中的热网循环泵电机4. 66KV开关厂：4号.5号主变、刀闸、开关等5. 6号.7号炉动力配电柜、罗茨风机配电柜机各输渣系统配电柜------吸风机、一次风机、二次风机、罗茨风机电机------除尘配电室------燃料配电室------28米燃料配电柜二、具体巡检时刻：一班：12.10分 3.00点 6.00点二班：8.10分10.00点13.00 点三班：16.10分19.00点22.00点三、电气设备巡检方法：电气设备巡检中的“望、闻、问、切”要真正落实安全生产“预防为主”的方针，保证电力设备运行的安全，就必须在事故发生之前，发觉事故苗头，排除事故隐患。
电气线路巡检管理规定一、概述电气线路巡检是指对建筑物、工厂及设备等电气线路进行定期的巡视检查和隐患排除工作。
通过电气线路巡检，可以及时发现、消除和防范电气安全隐患，保障用电安全，避免事故发生。
为了确保电气线路巡检工作的有效进行，制定一套科学合理的巡检管理规定，对巡检人员的操作规范、巡检频次和巡检内容等进行规定。
二、巡检频次1. 建筑物电气线路巡检：每季度进行一次巡检。
巡检内容包括检查建筑物的照明线路、插座和开关线路，排查存在的线路老化、松动、漏电等问题。
2. 工厂电气线路巡检：每月进行一次巡检。
巡检内容包括检查工厂的主配电房、分配电房的电源线路和开关设备，排查存在的电气火灾、漏电等风险。
3. 设备电气线路巡检：根据设备的特殊性来确定巡检频次，通常为每季度或每月一次。
巡检内容包括检查设备的供电线路、控制线路和仪表线路，排查存在的线路短路、接触不良等问题。
三、巡检内容1. 线路外观检查：检查线路的外观情况，排查存在的严重损坏、老化、接触不良等问题，及时修复或更换故障零部件。
2. 隐患排查：使用专业测试仪器对线路进行测试，排查存在的漏电、过电流、电压不稳定等隐患，采取相应的措施进行修复。
3. 接线端子检查：检查线路的接线端子，确保连接稳固、接触良好，防止因接触不良导致电气设备故障或火灾事故。
4. 保护器件检查：检查线路的保护器件，如断路器、熔断器等，确保其正常工作，能够在电气故障发生时及时切断电源，保护设备和人员安全。
5. 接地系统检查：检查线路的接地系统，确保接地电阻符合标准要求，防止因接地不良引发电气事故。
四、巡检记录与报告1.巡检记录：巡检人员需要详细记录巡检过程中的各项细节，包括巡检时间、巡检地点、发现的问题、处理措施等，以便日后查询和查阅。
2.巡检报告：巡检人员需要将巡检记录进行归档整理，形成巡检报告，并向管理者递交。
巡检报告应当包括巡检结果、存在的问题、处理措施等，并附上相关的照片和测试数据。
电气巡检标准电气巡检标准是一份电气设备检测的规范，其目的在于保证电气设备的安全、稳定和正常运行。
根据国家相关法律法规和行业标准，电气巡检应该按照一定标准进行，以确保检测质量和结果可靠。
本文主要介绍电气巡检标准的内容和实施细节。
一、电气巡检标准内容1、设备资料记录。
这部分内容包括设备基本信息、安装位置、生产厂家、型号规格等基础资料，以及设备使用情况、使用寿命等其它相关信息。
这部分内容对于检验设备安全性和完整性非常重要，也是进行巡检的前提。
2、设备运行参数检测。
根据设备的实际情况，检测其运行参数，如电流、电压、频率、温度等。
通过对设备的实际运行参数进行检测，可以判断设备是否正常工作。
如果设备的实际参数与预设参数不相符，可进行相应调整，以保证设备正常工作。
3、设备外观观察。
检测设备表面是否有损坏、腐蚀、漏电等现象，观察设备是否有异常的噪音或者振动。
这部分内容可以发现比较明显的设备缺陷或故障，以便进行及时处理。
4、设备接线检测。
检测设备内部接线是否松动、破损或者老化等现象，以保证设备内部连接良好。
5、设备维护记录。
及时记录设备维护工作，设备维护的内容、日期、维护人员等信息。
设备问题及处理过程都应该记录下来，以便随时查阅。
二、电气巡检实施细节1、巡检区域。
首先，要对所有需要检测的电气设备进行排查，明确巡检区域范围，包括设备位置、使用功能、标识等信息。
需要检测的设备应该全部覆盖，并制定巡检方案，按计划进行巡检。
2、巡检人员。
巡检人员必须熟悉电气设备操作规程和检测标准，具备相关电气巡检、维护的技能与经验。
同时，巡检人员还应该具备高度的责任心，在巡检过程中严格按照标准要求操作，严格保密所有检测数据和信息。
3、巡检工具。
为提高检测效率，巡检过程中需要用到一些工具，包括专业检测仪器、绝缘板、绝缘手套等。
检测仪器必须进行准确性检测，确保测量数据的准确性和可靠性。
4、巡检过程。
在巡检过程中，应严格按照巡检计划进行。
首先，对于每一台设备进行基本资料记录，之后进行运行参数检测、外观观察、接线检测、维护记录等检测内容。
发电部巡检标准
发电部巡检标准
第一章运行巡检规定
第一条：巡检分为班前巡检、班中巡检及特殊巡检。
第二条：新投运、特殊天气或带缺陷运行设备、系统按规程的相关规定执行特巡。
第三条：班中对电气设备每班巡检三次，原则上每2小时一次。
第四条：室外配电盘柜、控制箱、端子箱、电源箱、电缆桥架、特殊消防列入设备巡检内容。
第五条：巡检区域所有附属设施均为巡检内容，消防设施的巡检按主设备巡检要求执行。
第二章电气系统设备检查内容及标准
PC段配电室检查内容及标准
1
UPS配电装置检查内容及标准
2
6kV配电室检查内容及标准
3
主变、高厂变、启备变检查内容及标准
4
蓄电池检查内容及标准
直流配电装置检查内容及标准
5
升压站设备检查内容及标准
6
电子间、网控室保护装置检查内容及标准
7
励磁系统检查内容及标准
8
发电机检查内容及标准
9
柴油发电机检查内容及标准
10
电缆夹层检查内容及标准
11。
电气设备巡检流程1. 简介电气设备巡检是确保设备正常运行、安全可靠的重要步骤。
本文档旨在介绍电气设备巡检的流程，并提供相关指导。
2. 巡检前准备在进行电气设备巡检之前，需要做好以下准备工作：- 查阅设备的操作手册，了解设备的基本信息和巡检要求。
- 准备必要的工具和仪器，如万用表、电压表等。
- 确保巡检人员具备相关的技术知识和操作经验。
3. 巡检流程电气设备巡检的流程如下：步骤一：外观检查- 检查设备的外观是否完好，是否有异常现象，如破损、变形等。
- 检查设备周围的环境是否干净整洁，是否存在阻挡设备运行的障碍物。
步骤二：绝缘检查- 使用绝缘测试仪器对设备的绝缘状况进行检测。
- 检查设备的绝缘电阻是否符合标准要求，是否存在绝缘故障的风险。
步骤三：接线检查- 检查设备的接线是否牢固，是否有松动、脱落的情况。
- 检查设备的接线盒、接触器等连接部件是否正常工作，是否存在异常现象。
步骤四：功能检查- 按照设备的操作手册，逐一检查设备的各项功能是否正常。
- 如发现功能异常或故障，及时记录并立即采取相应的维修措施。
步骤五：安全检查- 检查设备的安全保护装置是否完好，是否正常工作。
- 检查设备的接地情况，确保接地导线的连接牢固可靠。
- 检查设备的热保护措施是否有效，防止过载和过热现象发生。
4. 巡检记录与报告在巡检过程中，应及时记录巡检的结果和发现的问题，并制作巡检报告。
巡检报告应包括以下内容：- 巡检日期、地点、设备名称等基本信息。
- 发现的问题描述和现象。
- 对问题的初步分析和判断。
- 建议的维修或改进措施。
5. 结束语电气设备巡检是保障设备安全运行的重要环节，通过本文档的巡检流程和指导，希望能够有效地进行电气设备巡检工作，提高设备的使用寿命和安全性。
五、电气车间巡检标准1、
2、
3、脱硫区域巡检工程
4、输煤区域巡检工程
5、化学区域巡检工程
6、220KV GIS巡检工程
7、汽机房6.3米层、脱硫脱水楼三楼、燃料综合楼一楼巡检工程
8、400V主厂房、输煤、化水、精处理、柴油机房、氨区、脱硫、厂前区配电室巡检工程
9、全厂电缆沟、电缆竖井巡检工程
10、主厂房直流系统巡检工程
11、Ⅰ、Ⅱ期网控楼直流系统巡检工程
12、发电机大轴接地碳刷巡检工程
13、输煤、化水、脱硫直流系统巡检工程
14、临时配电室巡检工程
六、电气车间巡检记录内容
临时配电室巡检记录内容:。
600MW电气专业日常巡检路线及标准
运行部：电气专业
一、巡检人员及路线：
电气巡检员：集控室→发变组保护室→13.7米发电机，碳刷（有卡）→发电机封闭母线微正压装置→发电机出口PT→发电机中性点接地变压器→6KV工作配电室（有卡）→汽机400VPC室（有卡）→锅炉400VPC室（有卡）→柴油发电机→直流220V，直流蓄电池→UPS室→直流110V，直流蓄电池（有卡）→6KV公用配电室（#1、#3机组）（有卡）→发电机励磁小间（有卡）→励磁变→主变群及主变出口PT（有卡）→升压站400VPC室（#1机组）→升压站500KV继保室，直流配电室及蓄电池（#1机组）（有卡）→110KV继保室（#1机组）（有卡）→#5主变（#1机组）→#6主变（#1机组）→110KV就地系统（#1机组）→500KV就地系统（#1机组）→除灰配电室（#1机组）（有卡）→输煤配电室（#1机组）（有卡）→循环水配电室（#1机组）（有卡）→电除尘配电室（#1机组）（有卡）→锅炉补给水配电室（#1机组）（有卡）→水处理配电室（#1机组）（有卡）→集控室
二、巡检时间（周期）：发电机、励磁系统、主变器群、升压站每2小时巡检一次。
其余电气设备每4小时巡检一次。
三：巡检内容及标准：
3
4
集控室。
