化工设备装配图与工艺流程图绘制

化工设备装配图与工艺流程图的绘制首先，对于化工设备装配图的绘制，首先需要根据设备的结构和构造，绘制设备的总体布局图。

在布局图的基础上，逐步进行细化，绘制设备的各个部件的详细图纸，包括零部件的尺寸、材料、加工工艺等信息。

同时，还需要绘制设备的安装图，包括设备的基准标高、连接方式、紧固件等信息。

通过这些图纸，可以清晰地了解设备的组成和安装方式，方便生产和维护。

对于工艺流程图的绘制，首先需要了解化工生产的整个生产过程。

根据生产工艺，绘制流程图的整体布局图。

在布局图的基础上，逐步进行细化，绘制每个生产环节的详细流程图，包括设备的连接顺序、操作步骤、物料流动等信息。

同时，还需要标注每个环节的工艺参数、操作要点、注意事项等信息。

通过这些图纸，可以清晰地了解整个生产流程，方便生产操作和质量控制。

总的来说，化工设备装配图与工艺流程图的绘制是化工生产中非常重要的一环，需要根据实际情况进行细致的设计和绘制，以确保生产过程的顺利进行。

对于化工设备装配图和工艺流程图的绘制，需要遵循一定的规范和标准。

首先，在绘制过程中需要准确理解设备的功能和工艺流程，这需要对化工生产和设备的工作原理有深入的了解。

其次，在绘制图纸时需要精准地表达每个部件和步骤的位置、尺寸、连接方式等细节，以便生产和维护人员能够清晰地理解和操作。

此外，还需要遵循相关的绘图标准和规范，如符号标识、图纸比例、注解说明等。

化工设备装配图的绘制需要考虑到设备的结构、材料、连接方式等方面。

常见的化工设备包括反应釜、蒸馏塔、分离设备、输送设备等。

对于反应釜来说，装配图应包括反应釜本体、搅拌器、加料口、排放口等重要组成部件的具体结构和装配方式。

对于蒸馏塔而言，装配图应包括塔体、填料、塔盘、冷凝器、加热器等部件的连接方式和安装要求。

对于分离设备，装配图应包括分离筒、进出料口、分离装置等的具体装配方式。

对于输送设备，装配图应包括输送带、传动轮、导向轮等部件的装配方式。

通过这些装配图，生产和维护人员能够清晰地了解设备的构造和组成，以便正确进行安装和维护。

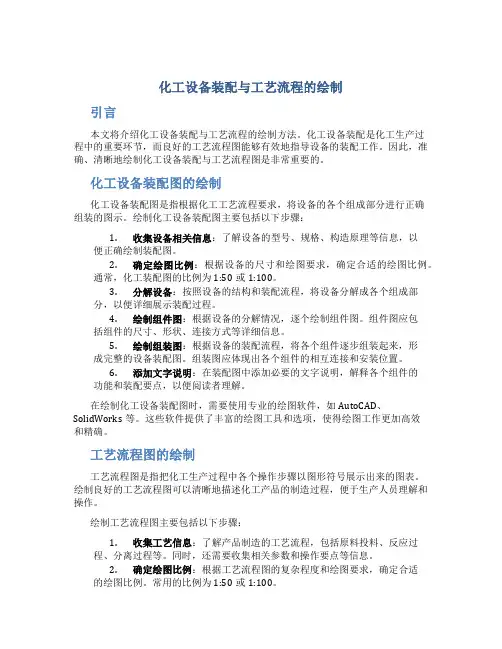

化工设备装配与工艺流程的绘制引言本文将介绍化工设备装配与工艺流程的绘制方法。

化工设备装配是化工生产过程中的重要环节，而良好的工艺流程图能够有效地指导设备的装配工作。

因此，准确、清晰地绘制化工设备装配与工艺流程图是非常重要的。

化工设备装配图的绘制化工设备装配图是指根据化工工艺流程要求，将设备的各个组成部分进行正确组装的图示。

绘制化工设备装配图主要包括以下步骤：1.收集设备相关信息：了解设备的型号、规格、构造原理等信息，以便正确绘制装配图。

2.确定绘图比例：根据设备的尺寸和绘图要求，确定合适的绘图比例。

通常，化工装配图的比例为1:50或1:100。

3.分解设备：按照设备的结构和装配流程，将设备分解成各个组成部分，以便详细展示装配过程。

4.绘制组件图：根据设备的分解情况，逐个绘制组件图。

组件图应包括组件的尺寸、形状、连接方式等详细信息。

5.绘制组装图：根据设备的装配流程，将各个组件逐步组装起来，形成完整的设备装配图。

组装图应体现出各个组件的相互连接和安装位置。

6.添加文字说明：在装配图中添加必要的文字说明，解释各个组件的功能和装配要点，以便阅读者理解。

在绘制化工设备装配图时，需要使用专业的绘图软件，如AutoCAD、SolidWorks等。

这些软件提供了丰富的绘图工具和选项，使得绘图工作更加高效和精确。

工艺流程图的绘制工艺流程图是指把化工生产过程中各个操作步骤以图形符号展示出来的图表。

绘制良好的工艺流程图可以清晰地描述化工产品的制造过程，便于生产人员理解和操作。

绘制工艺流程图主要包括以下步骤：1.收集工艺信息：了解产品制造的工艺流程，包括原料投料、反应过程、分离过程等。

同时，还需要收集相关参数和操作要点等信息。

2.确定绘图比例：根据工艺流程图的复杂程度和绘图要求，确定合适的绘图比例。

常用的比例为1:50或1:100。

3.绘制图形符号：根据工艺流程中的操作步骤，选择合适的图形符号进行绘制。

常用的图形符号有箭头、圆圈、方框等，每个符号都代表着一种操作或工艺步骤。

化工工艺流程的绘制绘制如图所示的化工工艺流程图脱硫系统工艺流程图1.设置绘图环境（1）设置图层及线型单击图层工具栏中的“图层特性管理器”按钮，打开“图层特性管理器”对话框，创建并设置图层及线型，对图层的名称、颜色、线型、线宽进行设定，以代表不同的绘制内容。

名称颜色线型线宽0 白色Continuous 默认中心线红色CENTER2 默认设备及附件黄色Continuous 默认物料管道蓝色Continuous 0.4mm辅助物料管道蓝色Continuous 0.3mm文本说明红色Continuous 默认（2）选择图幅①选择图纸模板或者绘制图框线；②设置文字样式，一般汉字设置为“仿宋”。

2.布置图面选择“0”层为当前图层，利用“直线”命令绘制主要设备的水平位置定位线。

选择“中心线”层为当前图层，利用“直线”命令绘制主要设备（如塔）的定位轴线，即设备的对称轴。

图1 布置图面3.绘制主要设备的示意图选择“设备及附件”图层为当前图层，依次利用“直线”、“镜像”、“修剪”、“椭圆”、“延伸”、“复制”、“旋转”、“拉伸”等命令，按照流程顺序从左向右画出反映设备大致外部轮廓的示意图。

在绘制轮廓示意图的时候一般不按照比例进行绘制，但要注意保持设备的相对大小以及位置高低关系。

脱硫塔设备示意图的画法：（1）启动“栅格显示”或者“F7”，使用“直线”命令，由“A点”开始，画折线AB，所得图形如图8-3（a）所示；（2）启动“对象捕捉”或者“F3”，以及“正交模式”或者“F8”，使用“直线”命令，依次由折线AB的各个折点开始向脱硫塔的轴线作直线，所得图形如图8-3（b）所示；（3）使用“镜像”命令，以脱硫塔的轴线为镜像线，镜像所得图形如图8-3（c）所示。

绘制完成的设备示意图如图3所示。

图3 主要设备示意图4.绘制主要物料流程线选择“物料管道”为当前图层，启动“正交模式”或者“F8”，使用“直线”命令绘制主要物料流程线，如图8-5所示。

工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图化工工艺图(工艺安装和指导生产的重要技术文件) 工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图，并加有必要的标注与说明设备的画法:用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

?在方案流程图中，同样的设备可只画一套;备用设备可以省略不画。

2工艺流程图的画法用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

?在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容:带设备位号、名称和接管口的各种设备示意图。

带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD 图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。
