下载文档原格式
PBO纤维发展概况与应用前景随着技术的不断发展和人们对环境友好材料的需求增加，PBO（聚对苯二酰乙烯）纤维作为一种高性能、轻质、耐火、耐化学腐蚀和高温等特性的新型功能材料，逐渐受到人们的关注。
本文将从PBO纤维的发展概况和应用前景两方面进行阐述。
一、PBO纤维的发展概况PBO纤维是由聚对苯二酰乙烯单体经过拉伸加工制成的高强度纤维。
PBO纤维具有比强度高、耐高温、耐腐蚀和耐磨损等优良性能，被誉为“材料之王”，在军事、航空航天、汽车、能源、体育用品等领域具有广泛的应用前景。
PBO纤维的发展史可以追溯到20世纪60年代，当时日本东丽公司首次从聚对苯二酰乙烯合成单体中制备出了PBO纤维。
随着材料科学的不断发展和技术的进步，PBO纤维的生产工艺逐渐得到改良和完善，其性能也得到了进一步提升。
目前，PBO纤维已经成为一种独特的高性能材料，备受各行业关注。
二、PBO纤维的应用前景1.军事领域：PBO纤维具有高强度、高模量、耐热、耐腐蚀等优异性能，可以用于制造防弹衣、飞机翼和导弹外壳等军事装备，在提高作战效率和保障士兵安全方面具有重要意义。
2.航空航天领域：PBO纤维具有轻质、高强度和抗热性能，适合用于制造飞机结构部件、卫星材料等，可大幅减轻航空航天器的重量，提高其性能和安全性。
3.汽车工业：PBO纤维可用于制造汽车轮胎、制动系统、发动机舱盖等汽车部件，提高汽车的燃油效率和安全性，降低碳排放。
4.能源领域：PBO纤维具有耐高温、耐磨损等性能，可用于制造核电站和风力发电设备中的密封件、轴承等部件，提高设备的可靠性和耐久性。
5.体育用品领域：PBO纤维可以用于制造健身器材、运动鞋、网球拍等体育用品，提高产品的耐用性和性能，增加运动员的竞技优势。
总的来说，PBO纤维作为一种具有广泛应用前景的高性能材料，将在未来的科技领域发挥重要作用。
随着技术的不断进步和市场对高性能材料需求的增加，PBO纤维将会逐渐成为各个行业中不可或缺的材料之一，为人类社会的发展做出更大的贡献。
pbo纤维化学式-回复
摘要：
1.主题介绍：PBO纤维的化学式
2.PBO纤维的性质和应用
3.PBO纤维的发展前景
正文：
PBO纤维是一种高性能的合成纤维，其化学式为聚对苯撑苯并双噁唑。
这种纤维具有优异的力学性能、热稳定性和化学稳定性，因此在许多领域都有广泛的应用。
PBO纤维的性质主要表现在以下几个方面：
1.高强度：PBO纤维的强度高达6.0GPa，是钢的8倍，因此被广泛应用于高强度、高模量的结构材料。
2.高模量：PBO纤维的模量高达300GPa，是钢的4倍，使得其在受到外力时不容易变形。
3.耐高温：PBO纤维在高温下具有很好的稳定性，其耐热性可达400℃。
4.化学稳定性：PBO纤维具有很好的耐腐蚀性，对大部分酸、碱、盐等化学物质都有很好的抗性。
PBO纤维的应用领域非常广泛，主要包括以下几个方面：
1.航空航天：PBO纤维的高强度、高模量和低膨胀系数使其成为航空航天领域的理想材料。
2.汽车工业：PBO纤维可以用于制造汽车刹车盘、发动机零件等，以提高
汽车的安全性和性能。
3.电子设备：PBO纤维的耐高温性能使其成为制造电子设备散热件的理想材料。
4.体育用品：PBO纤维的高强度和低膨胀系数使其成为制造高尔夫球杆、网球拍等体育用品的理想材料。
随着科技的发展，PBO纤维在许多领域都有巨大的发展潜力。
例如，通过改性可以进一步提高PBO纤维的强度和模量，从而使其在更多领域得到应用。

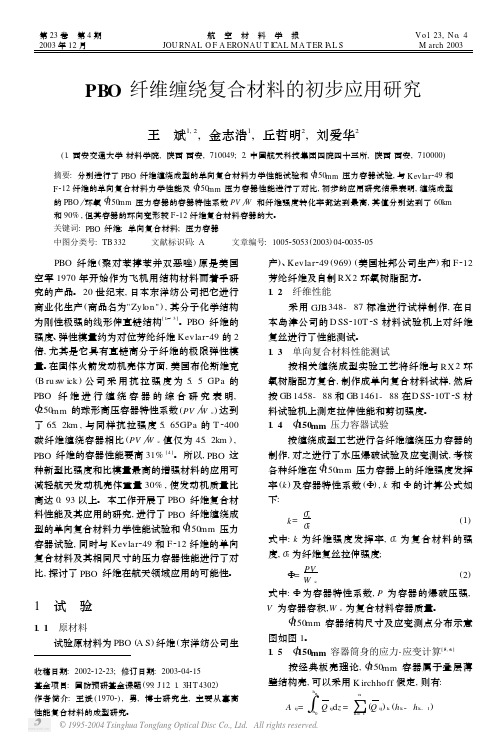

第23卷 第4期2003年12月航 空 材 料 学 报JOU RNAL O F A ERONAU T I CAL M A T ER I AL SV o l.23,N o.4M arch2003PB O纤维缠绕复合材料的初步应用研究王 斌1,2,金志浩1,丘哲明2,刘爱华2(1.西安交通大学材料学院,陕西西安,710049;2.中国航天科技集团四院四十三所,陕西西安,710000)摘要:分别进行了PBO纤维缠绕成型的单向复合材料力学性能试验和<150mm压力容器试验,与Kevlar249和F212纤维的单向复合材料力学性能及<150mm压力容器性能进行了对比,初步的应用研究结果表明,缠绕成型的PBO 环氧<150mm压力容器的容器特性系数PV W和纤维强度转化率都达到最高,其值分别达到了60km 和90%,但其容器的环向变形较F212纤维复合材料容器的大。
关键词:PBO纤维;单向复合材料;压力容器中图分类号:TB332 文献标识码:A 文章编号:100525053(2003)0420035205 PBO纤维(聚对苯撑苯并双恶唑)原是美国空军1970年开始作为飞机用结构材料而着手研究的产品。
20世纪末,日本东洋纺公司把它进行商业化生产(商品名为"Zylon"),其分子化学结构为刚性极强的线形伸直链结构[1～3]。
PBO纤维的强度、弹性模量约为对位芳纶纤维Kevlar249的2倍,尤其是它具有直链高分子纤维的极限弹性模量。
在固体火箭发动机壳体方面,美国布伦斯维克(B ru s w ick)公司采用抗拉强度为5.5GPa的PBO纤维进行缠绕容器的综合研究表明, <250mm的球形高压容器特性系数(PV W c)达到了65.2km,与同样抗拉强度5.65GPa的T2400碳纤维缠绕容器相比(PV W c值仅为45.2km), PBO纤维的容器性能要高31%[4]。

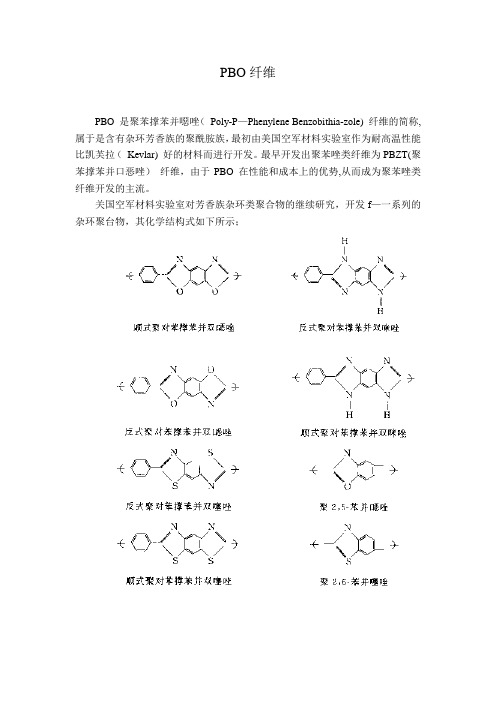

PBO纤维PBO 是聚苯撑苯并噁唑（Poly-P—Phenylene Benzobithia-zole) 纤维的简称,属于是含有杂环芳香族的聚酰胺族，最初由美国空军材料实验室作为耐高温性能比凯芙拉（Kevlar) 好的材料而进行开发。
最早开发出聚苯唑类纤维为PBZT(聚苯撑苯并口恶唑）纤维，由于PBO 在性能和成本上的优势,从而成为聚苯唑类纤维开发的主流。
关国空军材料实验室对芳香族杂环类聚合物的继续研究，开发f—一系列的杂环聚台物，其化学结构式如下所示；PBO的合成：(1)PBO的合成可用2,6—二氨基间苯二酚盐酸盐与对苯二中酸缩聚、其单体合成方法的反应如下：由三氯化苯为原料,经过三步反应制得，产物过滤，洗涤后减压干燥，可用于缩聚反应。
另一个单体是对苯二甲酸，是聚酯合成用的大宗产品．这两个中体在多聚磷酸（PPA)溶剂中消液缩聚反应，P2O5作为脱水剂。
其反应式如下：（2)PBO的台成也可以2,6一二氨基间苯二酚盐酸盐与对苯二甲酰氯在甲磺酸(MSA)溶剂和P2O5（质量分数为40％－50％）中加热反应制得，反应时间短，收率高。
缩聚反应式如下所示：PBO 纤维的制备PBO 纤维纺制原则上类似于Kevlar 纤维的液晶纺丝法-—干喷湿纺法、水洗、干燥。
所选的纺丝溶剂有多聚磷酸（PPA）、甲磺酸（MSA）、MSA/ 氯磺酸、硫酸、三氯化铝和三氯化钙/ 硝基甲烷等，一般多选用PPA 为纺丝溶剂。
所以PBO 在PPA 中的缩聚溶液即可作为纺丝原液, PBO 在PPA 溶剂中的质量分数通常调整在15 %以上，采用干喷湿纺液晶纺丝装置。
80~180 ℃的纺丝浆液通过喷丝孔进入空气层中形成丝条, 干纺区的空气温度为50~100 ℃，空气层的流速应足以均匀降低液晶细流的温度.喷丝孔径为0。
13 ～0.12mm 或0。
25mm（单孔纺丝）.纺丝过程中, 对丝束稍加拉伸时, 纺丝浆液在挤出应力作用下很容易实现分子链沿应力方向及纤维轴向高度取向, 形成刚性伸长原纤结构.初纺丝（AS 丝—标准型) 就具有3。
PBO纤维PBO纤维，又称为聚对苯二酰亚胺纤维，是一种高性能的合成纤维材料。
它具有优异的强度、刚度和耐热性，被广泛应用于航空航天、军事防护和体育器材等领域。
历史PBO纤维最早是由日本的一家化学公司于20世纪70年代研发成功的。
当时，研究人员发现这种纤维具有比钢铁还要强的拉伸强度和良好的耐热性能，因此被认为是一种革命性的材料。
特性1.高拉伸强度：PBO纤维的拉伸强度是普通纤维的数倍，可以承受极高的拉伸力。
2.优异的耐热性：PBO纤维在高温下仍能保持良好的性能，能够应对极端的环境条件。
3.低密度：相比金属材料，PBO纤维的密度更低，有利于降低整体重量。
4.刚度高：PBO纤维具有优异的模量，使其在受力时不易发生变形。
应用领域航空航天PBO纤维常被用于制造航空航天领域的部件，如飞机引擎零部件、结构件和航天器外壳等。
其高强度和耐热性能，使其能够承受极端的机载环境和高温条件。
军事防护PBO纤维也广泛应用于军事领域，用于制造防弹衣、防弹头盔等防护装备。
其出色的拉伸强度和刚度，能够有效阻挡弹片和子弹的穿透。
体育器材在体育器材领域，PBO纤维常被用于制造高端的运动装备，如网球拍、高尔夫球杆等。
其轻量化和高强度的特性，能够提升运动员的表现并增加装备的耐久性。
发展前景随着科技的不断进步，PBO纤维在更多领域将得到广泛应用。
未来，我们可以期待看到更多基于PBO纤维的创新产品，为各行业带来更多可能性。
总的来说，PBO纤维作为一种优异的合成纤维材料，将继续在多领域发挥重要作用，推动相关行业的发展和创新。
１前言二十一世纪的超级纤维——ＰＢＱ纤维上海市合成纤维研究所李晔汪晓峰抚志坤。
ｒ－叶：・、ｖ其反应式如下：Ｈ。
＼两／。
Ｈ堕呈！曼旦望１２．ＶＣＨ３ＣＯＯＮａＨ脚＼ｈ／ｃＯＯｃＨ３些兰塑◆，Ｈ。
＼向／叫坠竺磐ｏ，Ｎ／Ｖ＼Ｎｏ，Ｈｏ＼瓜／ｏＨｃＨ．Ｈ，Ｎ／吣／＼ＮＨ．．Ｈｃｌ该法系早期的传统合成方法，技术较简单。
但制得的ＰＢＤ聚合物分子量相对较低，纺丝有困难，不能充分发挥干喷湿纺的优势。
且在制备４，６一二硝基１，３一间苯二酚时，硝化反应会在２、４、６位同时发生，产生多种副产物，影响反应得率，此外含有２位硝基的硝化产物还易引起爆炸。
其反应式如下：Ｃｌ，ＣＩ，叭＼旷孚≥《型呈旦坚：里坚：旦坚◆Ｈ。
＼６／ｏＨ！亟罂￡竺：竺竺竺－ｏ＾Ｎ／Ｖ＼ＮＯｃＨ，ｃ９９ＫＨｃｌ２ｃＨ．Ｈ，Ｎ／弋夕＼ＮＨ，．Ｈｃｌ啪＿吖叫…。
ｃ口咖Ｈ当斋知ｃＨ．Ｈ，Ｎ／Ｖ＼ＮＨ，．Ｈｃｌ一¨旷嫡儿似三ק油ＨＮＮＨＣ，＼、堋ｏｃ《ｙｃｏｃ・竺骂琰二③二沸・，／、，・ＨＩｕｕ１１５液晶纺丝所制得的ＰＢＯ纤维最显著的特征是大分子链、晶体和微纤／原纤均沿纤维轴向呈现几乎完全取向排列，形成高度取向的有序结构。
微纤由几条分子链结合形成，通过分子间二｜！ｊ！结合在一起构成纤维。
通过ＰＢＯ分子链构象的分子轨道理论计算结果表明，ＰＢＯ分子链中苯环和苯并二恶唑环是共平面的。
从空间位阻效应和共轭效应角度分析，ＰＢＯ纤维分子链间可以实现非常紧密的堆积，而且由于共平面的原因，ＰＢＯ分子使各结构成分问存在更高程度的共轭，从而导致其分子链更高的刚性。
ＰＢＯ分子结构上的苯环及芳杂环组分，限制了分子构象的伸张自由度，增加了主链上的共价键结合能以及分子链在液晶纺丝时形成的高度取向的有序结构。
３．２ＰＢＯ纤维的性能３．２．１ＰＢＯ纤维的力学性能ＰＢＯ纤维具有优异的力学性能，其抗拉强度高达５．８ＧＰａ（３７．６ｃＮ／ｄｔｅｘ）、抗拉模量为２８０ＧＰａ（１８１８ｃＮ／ｄｔｅｘ），分别为对位劳纶的２倍左右；其模量被认为是直链高分子聚合物的极限模量。
