俯视 仰视 透视画法共33页文档

画法
线的消失方向 平行、成角 线的透视长短
画一仰视的立方体建筑外立面
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
ቤተ መጻሕፍቲ ባይዱ
俯视透视与仰视透视(三点
倾斜透视又称为三点透视，在画面上有3个 消失点，这种透视的形成是因为物体没有任 何一条边缘或面块与画面平行，相对于画面， 物体是倾斜的。三点透视常用于仰或俯视大 型物体。
俯视与仰视的形成
HL HL HL
HL
平视——视平线与地平线重合 俯视——视平线在地平线之下 仰视——视平线在地平线之上

239

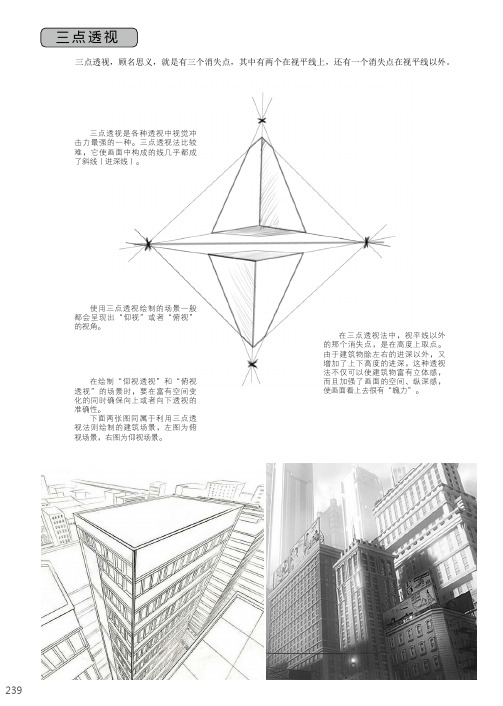

三点透视，顾名思义，就是有三个消失点，其中有两个在视平线上，还有一个消失点在视平线以外。

三点透视是各种透视中视觉冲
击力最强的一种。

三点透视法比较
难，它使画面中构成的线几乎都成
了斜线（进深线）。

在三点透视法中，视平线以外
的那个消失点，是在高度上取点。

由于建筑物除左右的进深以外，又
增加了上下高度的进深，这种透视
法不仅可以使建筑物富有立体感，
而且加强了画面的空间、纵深感，
使画面看上去很有“魄力”。

使用三点透视绘制的场景一般
都会呈现出“仰视”或者“俯视”
的视角。

在绘制“仰视透视”和“俯视
透视”的场景时，要在富有空间变
化的同时确保向上或者向下透视的
准确性。

下面两张图同属于利用三点透
视法则绘制的建筑场景，左图为俯
视场景，右图为仰视场景。

透视学 | 透视原理
透视赏析
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
金茂大厦
透视学 | 透视原理
台北101
透视学 | 透视原理
芝加哥希尔斯
透视学 | 透视原理
香港国际金融中心 高420米
透视学 | 透视原理
•
地距点
40
.
● ●
d
视平线
●
35
.
●
P
天距点
● ● ● ●
A
●
●
V2
V1
●
地平线
●
M2
地点
●
M1
●
透视学 | 透视原理
• 例：90度视域范围内，余角俯视的室内场 景构图画面 已知条件：俯角45度，余角45度，室内高 度2米，地格0.5*0.5米，门口1*1米，阳台 深度1米，阳台护墙高度0.5米，斜面阶梯 为1*1米，总共四阶。
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
透视学 | 透视原理
仰视透视的画法
透视学 | 透视原理
平行仰视——两个灭点——天、地点上
成交仰视——三个灭点——两个在地平线上、一个在天点
天点 透视学 | 透视原理
平行仰视 仰视角40度
●

三点透视定义： 立方体一类的物体不平行于画面与基面，棱线分别消失到三 个消失点的透视画法，称为三点透视，亦称为倾斜透视
第六章
三点透视
6－2 倾斜透视画法
一、平行俯视和平行仰视的透视画法
－－利用视线迹点画正四棱柱体的平行俯视图
第六章
三点透视
6－2 倾斜透视画法
二、成角俯视和成角仰视的透视画法 成角仰视透视画法方法一： 1、作hh，并在上任取F1、F2 2、以F1、F2为直径作一个圆，并在直线F1F2上任取一点为S°，过 S°作直线垂直F1F2，与圆交于S点，求出测点M1、M2 3、在主垂线上任取一点O（在上半圆），连接F1O并延长与圆交于Y， 连接F2O并延长与圆交于E 4、延长F1Z交主垂线于V（天点），延长F2Y于天点V 5、延长F2Z与以VF1为直径作的圆交于S1点。以V为圆心，VS1为半径 作圆弧与F1V交于M3 6、在O点附近任取一点A，假设A是靠着画面的一点，过A作水平测线， 平行于F1F2，过A作F1V的平行线为高度测线
2、水平变线仍消灭于视平线上，垂直于基面的直立原线 成为了直立变线，集中消灭于主垂线上的直立天点或直立 地点。
第六章
三点透视
6－1 俯视透视和仰视透视特点及分类
二、分类
1、正俯视、正仰视
画者向下或向上看， 视心线与基面垂直 时的透视称为正俯 视或正仰视。
g
第六章
三点透视
6－1 俯视透视和仰视透视特点及分类
D1、E1，连接D1M3、E1M3与BV交于D、E，求出建筑的透
视高度
第六章
三点透视
6－2 倾斜透视画法
成角俯视透视图方法：
1、作三角形F1F2V，以及三个高，三个高交于O点，确定VO为主 垂线，与F1F2交于S° 2、以F1F2为直径作圆，与S°V交于S2，以V为圆心，VS2为半径 画圆弧，与F1V交于M3 3、假设O点为紧靠画面的一点，过O点作水平测线与hh平行，过
