路由器上的DHCP服务和中继代理

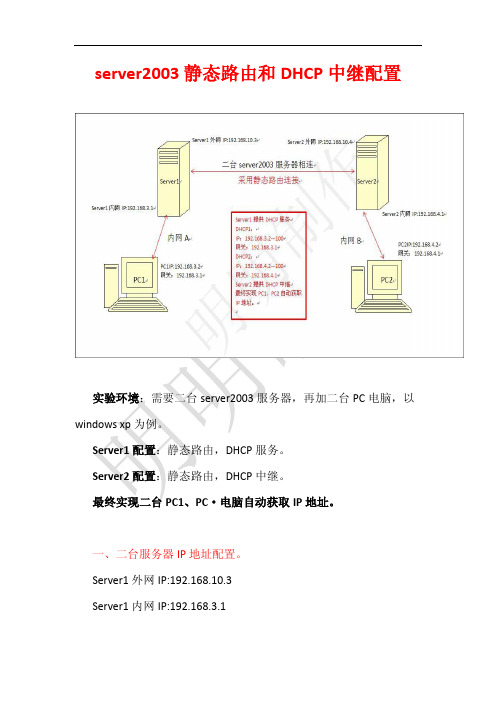

server2003静态路由和DHCP中继配置实验环境：需要二台server2003服务器，再加二台PC电脑，以windows xp为例。

Server1配置：静态路由，DHCP服务。

Server2配置：静态路由，DHCP中继。

最终实现二台PC1、PC·电脑自动获取IP地址。

一、二台服务器IP地址配置。

Server1外网IP:192.168.10.3Server1内网IP:192.168.3.1Server2外网IP:192.168.10.4 Server2内网IP:192.168.4.1二、二台服务器静态配置。

Sever1静态路由配置：选择“开始”“控制面板”/“管理工具”选择“路由和远程访问”右击，选择“配置并启用路由和远程访问”完成后，会显示如下界面。

选择“静态路由”右击，选择“新建静态路由”。

Sever1静态路由配置完成。

直接ping 192.168.4.1，则通。

Sever2静态路由配置：Sever2静态路由配置完成。

直接ping 192.168.3.1，则通。

二、二台服务器DHCP配置。

Sever1-DHCP1配置：选择“开始”“控制面板”/“添加或删除程序”选择“添加/删除组件”。

选择“网络服务”，再点击“详细信息”。

勾选“动态主机配置协议（DHCP）”，再选择“确定”。

即DHCP服务安装完成。

配置DHCP服务。

选择“开始”“控制面板”/“管理工具”打开“管理工具”。

打开“DHCP”服务，配置DHCP3。

右击，“新建作用域”。

DHCP3配置完成。

打开“DHCP”服务，配置DHCP4。

即DHCP配置完成。

三、在server2服务器配置DHCP中继。

选择“开始”“控制面板”/“管理工具”选择“路由和远程访问”选择“常规”。

右击“新增路由协议”。

选择“DHCP中继代理程序”。

单击“确定”。

选择“DHCP中继代理程序”，右击“新增接口”。

单击“确定”。

选择“DHCP中继代理程序”。

DHCP中继代理的工作原理
DHCP中继代理是一种网络设备，它能够将DHCP请求从子网转发到父网，并在整个过程中处理相关的网络地址转换和分配。

以下是DHCP中继代理的工作原理：
1. 接收DHCP请求
DHCP中继代理首先会在子网中接收DHCP请求。

这些请求通常来自于需要动态获取IP地址的客户端设备。

DHCP中继代理在接收到这些请求后，会将这些请求转发到父网中的DHCP服务器。

2. 目标地址转换
在将DHCP请求转发到父网之前，DHCP中继代理会对这些请求进行目标地址转换。

也就是说，它将子网中的IP地址转换为父网中的IP地址。

这个过程是通过配置中继代理的路由表实现的，让中继代理知道如何将子网的IP地址映射到父网的IP地址。

3. IP地址分配
当DHCP中继代理将DHCP请求转发到父网的DHCP服务器后，
DHCP服务器会响应这些请求，并为客户端设备分配IP地址。

DHCP 中继代理会将这些分配的IP地址从父网转换回子网，并将这些地址提供给客户端设备使用。

4. 减少管理员工作量
通过DHCP中继代理，管理员可以集中管理IP地址的分配和相关的网络配置。

这意味着管理员可以在一个地方管理所有的DHCP服务，而不需要在每个子网中分别进行配置和管理。

这大大减少了管理员的工作量，提高了管理效率。

总的来说，DHCP中继代理是一种重要的网络设备，它通过接收DHCP请求、进行目标地址转换、IP地址分配等方式，实现了对网络地址的管理和分配，减少了管理员的工作量。

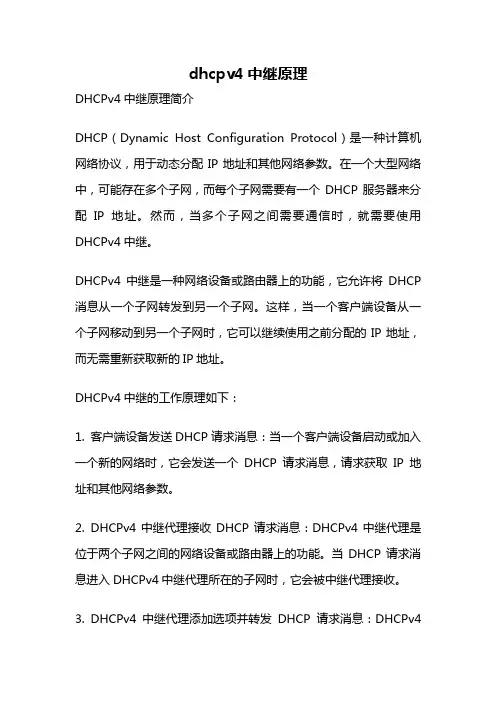

dhcpv4中继原理DHCPv4中继原理简介DHCP（Dynamic Host Configuration Protocol）是一种计算机网络协议，用于动态分配IP地址和其他网络参数。

在一个大型网络中，可能存在多个子网，而每个子网需要有一个DHCP服务器来分配IP地址。

然而，当多个子网之间需要通信时，就需要使用DHCPv4中继。

DHCPv4中继是一种网络设备或路由器上的功能，它允许将DHCP 消息从一个子网转发到另一个子网。

这样，当一个客户端设备从一个子网移动到另一个子网时，它可以继续使用之前分配的IP地址，而无需重新获取新的IP地址。

DHCPv4中继的工作原理如下：1. 客户端设备发送DHCP请求消息：当一个客户端设备启动或加入一个新的网络时，它会发送一个DHCP请求消息，请求获取IP地址和其他网络参数。

2. DHCPv4中继代理接收DHCP请求消息：DHCPv4中继代理是位于两个子网之间的网络设备或路由器上的功能。

当DHCP请求消息进入DHCPv4中继代理所在的子网时，它会被中继代理接收。

3. DHCPv4中继代理添加选项并转发DHCP请求消息：DHCPv4中继代理会在接收到DHCP请求消息后，添加一个选项，该选项包含了客户端设备所在的原始子网信息。

然后，中继代理会将修改后的DHCP请求消息转发到相邻的子网。

4. DHCP服务器接收DHCP请求消息：在相邻的子网上，存在一个DHCP服务器，它会接收到中继代理转发的DHCP请求消息。

5. DHCP服务器分配IP地址：DHCP服务器根据接收到的DHCP 请求消息中的信息，为客户端设备分配一个可用的IP地址，并将IP 地址和其他网络参数包含在DHCP响应消息中。

6. DHCPv4中继代理转发DHCP响应消息：DHCP服务器将DHCP响应消息发送给DHCPv4中继代理，中继代理会将DHCP 响应消息转发到客户端设备所在的子网。

7. 客户端设备接收DHCP响应消息：客户端设备接收到DHCP响应消息后，根据其中包含的IP地址和其他网络参数进行配置。

DHCP Server
DHCPACK（UNICAST）
DHCPREQUEST（BROADCAST） T2:使用时 间达到租 期的87.5% DHCPACK（UNICAST）
T
DHCP Relay 的通信过程
子网1
子网2
DHCP Server
DHCPDISCOVER DHCPOFFER DHCPREQUEST DHCPACK/NAK
配置从当前接口地址池分配地址，在接口视图下配置 dhcp select interface
DHCP Server配置（续）
创建DHCP全局地址池
请在系统视图下进行下列配置 ip-pool pool-name
配置动态分配的IP地址范围
请在DHCP地址池视图下进行下列配置 network ip-address mask [netmask ]
DHCP Relay 的通信过程分析（续）
DHCP Relay续订租约
子网1 DHCP Client
DHCPREQUEST（UNICAST）
子网2 DHCP Server
T1:使用时 间达到租 期的50%
DHCPACK（UNICAST）
T2:使用时 间达到租 期的87.5%
DHCPREQUEST(BROADC AST) DHCPACK（UNICAST）
xid
secs flags
由DHCP Client填充，从DHCP Client开始获得地址或地址续借 后所使用了的秒数。
八位中最左边的一位置位代表广播，反之代表单播。
DHCP报文中各个部分的含义
字段 ciaddr yiaddr siaddr giaddr chaddr sname file 含义 Client IP address，只有DHCP Client已经获得IP地址，并且能响应 ARP requests时，才能被填充。 ‘your’（Client）IP address bootstrap中，下一个Server的IP地址。 DHCP Relay代理的IP地址。 Client hardware address “服务器主机名”字段是一个空值终止串，由服务器填写。 Boot file name，是一个空值终止串。DHCPDISCOVER中是 “generic”名字或空字符；DHCPOFFER提供有效的目录路径全名。 可选参数域，定义的选项列表。DHCP报文“options”域的头四个八 位字节的十进制值分别为99、130、83、99，“options”域的剩余项 包括一列tagged参数。RFC 2132中介绍了全部的option的定义。

dhcp中继使用场景DHCP中继（DHCP Relay）是一种在不同的IP子网之间传递DHCP消息的技术。

它的应用场景主要出现在需要在多个子网上提供动态IP地址分配的网络环境中。

DHCP（动态主机配置协议）是一种用于局域网中自动分配IP地址的协议。

在一个网络中，通常会有一个用于管理IP地址分配的服务器，称为DHCP服务器。

当设备加入网络或请求新的IP地址时，它们可以向DHCP服务器发送请求，服务器会根据预先定义的地址池，为设备分配一个可用的IP地址。

然而，在大型企业网络或跨子网的网络环境中，所有设备都必须能够访问到DHCP服务器，以便获取IP地址，这可能会带来一些问题。

这就是DHCP中继的用武之地。

下面我们将看到一些常见的DHCP中继使用场景。

1. 理解DHCP中继的基本概念在开始讨论DHCP中继的使用场景之前，我们先来了解一下DHCP中继的基本概念。

DHCP中继通过将DHCP数据包从一个子网传递到另一个子网，使得子网中的设备能够访问在另一个子网上运行的DHCP服务器。

DHCP中继的实现是通过在网络中的路由器或交换机上配置相应的DHCP中继代理（DHCP Relay Agent）来实现的。

DHCP中继代理将接收到的DHCP请求数据包转发给预定义的DHCP服务器，并将响应数据包转发给请求设备。

2. 功能划分的网络环境在大型企业网络中，不同部门或功能区域的设备通常是划分到不同的子网中。

例如，一个公司的总部可能有多个部门，每个部门有自己的子网。

此时，如果每个子网都需要一个独立的DHCP服务器来分配IP地址，会导致资源浪费和管理复杂性。

通过配置DHCP中继代理，所有子网上的设备都可以通过一个DHCP服务器来获取IP地址。

只需要在每个子网上配置DHCP中继代理，它们会将DHCP请求转发给统一的DHCP服务器，并将分配的IP地址返回给请求设备。

这样，可以实现IP地址资源的共享，并简化了管理和维护工作。

3. 跨区域或跨地域网络环境在大型网络中，可能会存在分布在不同地理位置的子网。

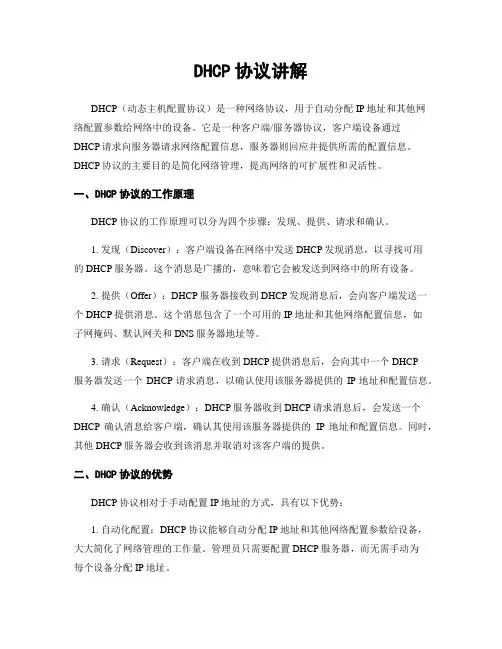

DHCP协议讲解DHCP（动态主机配置协议）是一种网络协议，用于自动分配IP地址和其他网络配置参数给网络中的设备。

它是一种客户端/服务器协议，客户端设备通过DHCP请求向服务器请求网络配置信息，服务器则回应并提供所需的配置信息。

DHCP协议的主要目的是简化网络管理，提高网络的可扩展性和灵活性。

一、DHCP协议的工作原理DHCP协议的工作原理可以分为四个步骤：发现、提供、请求和确认。

1. 发现（Discover）：客户端设备在网络中发送DHCP发现消息，以寻找可用的DHCP服务器。

这个消息是广播的，意味着它会被发送到网络中的所有设备。

2. 提供（Offer）：DHCP服务器接收到DHCP发现消息后，会向客户端发送一个DHCP提供消息。

这个消息包含了一个可用的IP地址和其他网络配置信息，如子网掩码、默认网关和DNS服务器地址等。

3. 请求（Request）：客户端在收到DHCP提供消息后，会向其中一个DHCP服务器发送一个DHCP请求消息，以确认使用该服务器提供的IP地址和配置信息。

4. 确认（Acknowledge）：DHCP服务器收到DHCP请求消息后，会发送一个DHCP确认消息给客户端，确认其使用该服务器提供的IP地址和配置信息。

同时，其他DHCP服务器会收到该消息并取消对该客户端的提供。

二、DHCP协议的优势DHCP协议相对于手动配置IP地址的方式，具有以下优势：1. 自动化配置：DHCP协议能够自动分配IP地址和其他网络配置参数给设备，大大简化了网络管理的工作量。

管理员只需要配置DHCP服务器，而无需手动为每个设备分配IP地址。

2. 灵活性和可扩展性：DHCP协议支持动态分配IP地址，这意味着设备可以根据需要获得新的IP地址，而无需手动更改配置。

此外，DHCP协议还支持地址池和租约机制，可以有效管理IP地址的分配和回收。

3. 避免IP地址冲突：由于DHCP协议能够自动分配IP地址，可以避免手动配置IP地址时可能出现的冲突问题。

dhcp中继的工作原理DHCP中继的工作原理DHCP（动态主机配置协议）中继是一种网络设备，用于将DHCP 消息从一个子网传递到另一个子网，以实现跨子网的主机配置。

DHCP中继在大型网络中起到关键作用，它可以简化网络管理，并提供更高效的IP地址分配。

DHCP中继的工作原理可以概括为以下几个步骤：1. DHCP客户端发出请求在一个子网中，当一个DHCP客户端启动时，它会广播一个DHCP 请求消息，以请求IP地址和其他网络配置信息。

这个广播消息会被子网内的所有DHCP中继代理收到。

2. DHCP中继代理接收请求DHCP中继代理是位于不同子网之间的网络设备。

当DHCP中继代理收到DHCP请求消息后，它会将请求消息转发到另一个子网上的DHCP服务器。

这个转发过程是通过将DHCP请求消息封装在一个新的DHCP消息中，并设置新的目标地址来实现的。

3. DHCP服务器响应请求DHCP服务器接收到转发的DHCP请求消息后，会根据请求消息中的客户端标识符等信息，为客户端分配一个可用的IP地址，并生成一个DHCP响应消息。

这个响应消息会通过DHCP中继代理转发回原始子网。

4. DHCP中继代理转发响应DHCP中继代理收到DHCP响应消息后，会将响应消息转发给原始子网中的DHCP客户端。

转发过程与请求消息的转发过程类似，将响应消息封装在一个新的DHCP消息中，并设置新的目标地址。

通过以上步骤，DHCP中继实现了在不同子网之间传递DHCP请求和响应消息的功能。

这样，即使DHCP服务器和DHCP客户端不在同一个子网上，也能够正常进行IP地址的动态分配和配置。

值得注意的是，DHCP中继代理需要正确地配置和管理，以确保DHCP消息能够正确地转发和到达目标。

在配置DHCP中继代理时，需要指定DHCP服务器的地址和子网之间的接口。

此外，还需要注意网络的拓扑结构和路由设置，以确保DHCP消息能够正确地在子网之间传递。

总结起来，DHCP中继的工作原理是通过将DHCP请求和响应消息从一个子网转发到另一个子网，实现跨子网的主机配置。

两台DHCP服务器，一台客户机，一台路由
1.安装DHCP服务，负责配置文件
2.设置超级作用域，将配置文件内容复制一份，粘贴至作用域内
3. 设置192.168.1.0/24这个网络分配的地址范围
4.配置192.168.2.0/24这个网络地址分配范围，保存
5．由于文件是复制的所以要修改主机名，使其不能重复。

6.启动服务成功，DHCP2也做如上配置，分配地址范围做修改即可
7.在ROUTER上设置IP地址
8.在ROUTER中编辑vi /etc/sysconfig/dhcrelay,保存，启动中继代理服务srevice dhcrelay start
9.编辑路由配置文件，启动路由与转发vi /etc/sysctl.conf
10.客户端网卡模式指向DHCP1，修改配置网络模式为DHCP自动获取
11.重启网络服务，获取地址成功
12.查看，获取成功
13.再将网卡模式指向DHCP2，重启网络服务，获取成功
用域，所以获取地址成功。

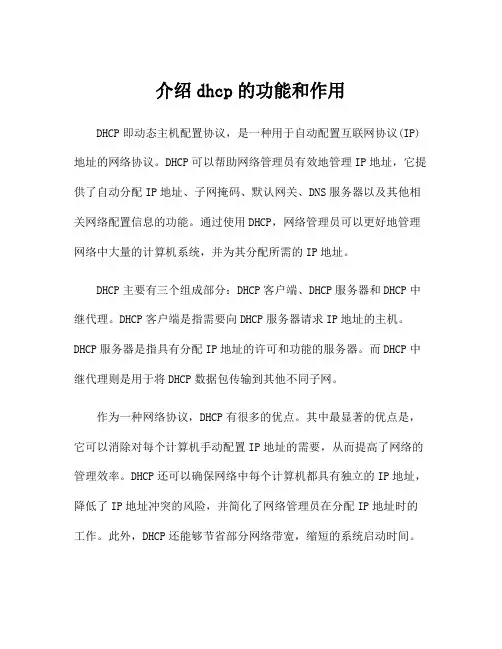

介绍dhcp的功能和作用DHCP即动态主机配置协议，是一种用于自动配置互联网协议(IP)地址的网络协议。

DHCP可以帮助网络管理员有效地管理IP地址，它提供了自动分配IP地址、子网掩码、默认网关、DNS服务器以及其他相关网络配置信息的功能。

通过使用DHCP，网络管理员可以更好地管理网络中大量的计算机系统，并为其分配所需的IP地址。

DHCP主要有三个组成部分：DHCP客户端、DHCP服务器和DHCP中继代理。

DHCP客户端是指需要向DHCP服务器请求IP地址的主机。

DHCP服务器是指具有分配IP地址的许可和功能的服务器。

而DHCP中继代理则是用于将DHCP数据包传输到其他不同子网。

作为一种网络协议，DHCP有很多的优点。

其中最显著的优点是，它可以消除对每个计算机手动配置IP地址的需要，从而提高了网络的管理效率。

DHCP还可以确保网络中每个计算机都具有独立的IP地址，降低了IP地址冲突的风险，并简化了网络管理员在分配IP地址时的工作。

此外，DHCP还能够节省部分网络带宽，缩短的系统启动时间。

DHCP还可用于控制特定IP地址的访问权限。

网络管理员可以根据需求，对特定IP地址进行限制，从而保护网络的安全性。

此外，DHCP 还可以通过分配不同网段的IP地址，来实现网络分组管理的功能。

尽管DHCP可以为网络管理带来很多优点，但它也有一些限制和缺点。

其中最大的限制是，当作为DHCP服务器的主机出现故障时，整个网络都无法正常地继续工作。

此外，有一些网络应用程序，例如Web 服务器和数据库服务器，需要使用固定IP地址，而DHCP无法为这些服务器提供满足要求的IP地址。

为了解决这些限制，网络管理员需要使用其他方案，例如使用固定IP地址设置和静态路由。

综上，DHCP作为一种网络协议，具有管理、分配和控制IP地址的功能，能帮助网络管理员更加有效地管理计算机系统在网络中的位置和配置。

虽然DHCP也有其局限性和限制，但它仍然是网络管理中不可或缺的一部分。

华为路由器DHCP中继（DHCP Relay）配置实例路由器配置实例早期的DHCP协议只适用于DHCP客户端和服务器处于同一个网段内的情况，不能跨网段。

因此，为进行动态主机配置，需要在每个网段置一个DHCP服务器，这显然是很不经济的。

DHCP 中继（DHCP Relay）功能的引入解决了这一难题：客户端可以通过DHCP中继与其他网段的DHCP服务器通信，最终取得合法的IP地址。

这样，多个网段的DHCP客户端可以使用同一个DHCP服务器，既节省了成本，又便于进行集中管理。

一般来说，DHCP中继既可以是主机，也可以是路由器，只要在设备上启动DHCP中继代理的服务程序即可。

DHCP Relay工作原理如下：1、当DHCP Client启动并进行DHCP初始化时，它会在本地网络广播配置请求报文。

2、如果本地网络存在DHCP Server，则可以直接进行DHCP配置，不需要DHCP Relay。

3、如果本地网络没有DHCP Server，则与本地网络相连的具有DHCP Relay功能的网络设备收到该广播报文后，将进行适当处理并转发给指定的其它网络上的DHCP Server。

4、DHCP Server根据DHCP Client提供的信息进行相应的配置，并通过DHCP Relay将配置信息发送给DHCP Client，完成对DHCP Client的动态配置。

事实上，从开始配置到最终完成配置，可能存在多次这样的交互过程。

下面为大家介绍一个在华为路由器上实现DHCP中继的配置实例。

一、组网需求如下图，DHCP客户端所在的网段为10.100.0.0/16，而DHCP服务器所在的网段为202.40.0.0/16。

需要通过带DHCP中继功能的路由设备中继DHCP报文，使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。

DHCP服务器应当配置一个10.100.0.0/16网段的IP地址池，DNS服务器地址为10.100.1.2/16，NetBIOS服务器地址10.100.1.3/16，出口网关地址10.100.1.4，并且DHCP 服务器上应当配置有到10.100.0.0/16网段的路由。

DHCP（动态主机配置协议）中继代理是一种网络设备或服务，它允许将 DHCP 消息从一个子网转发到另一个子网，以便将 DHCP 服务器部署在网络中心而不是每个子网中。

DHCP 中继代理是网络管理中常用的一种工具，用于简化和优化 DHCP 服务器的部署。

以下是关于 DHCP 中继代理的用法和相关注意事项的详细说明：1. 配置 DHCP 中继代理：在网络设备上配置 DHCP 中继代理，通常需要指定要转发 DHCP 消息的子网和DHCP 服务器的地址。

2. 实现多子网 DHCP 部署：使用 DHCP 中继代理可以实现在具有多个子网的网络中部署单个 DHCP 服务器，从而简化了网络管理和减少了配置工作量。

3. 解决跨子网 DHCP 分配问题：通过配置 DHCP 中继代理，可以解决在不同子网上进行 DHCP 分配时可能出现的 IP 地址分配冲突和管理问题。

4. 注意事项：在配置 DHCP 中继代理时，需要确保网络设备的配置正确并且能够正确转发 DHCP消息。

DHCP 中继代理的配置应该考虑网络拓扑、子网结构和 DHCP 服务器的位置，以便能够优化网络性能和 IP 地址管理。

示例配置：以下是一个简单的 Cisco 路由器上配置 DHCP 中继代理的示例配置：interface GigabitEthernet0/0ip address 192.168.1.1 255.255.255.0ip helper-address 192.168.2.1!interface GigabitEthernet0/1ip address 192.168.2.1 255.255.255.0在这个示例中，路由器的GigabitEthernet0/0接口配置为192.168.1.0/24子网，而GigabitEthernet0/1接口配置为192.168.2.0/24子网。

通过ip helper-address命令，DHCP 请求可以被转发到192.168.2.1地址上的 DHCP 服务器。

dhcp实现方法-回复DHCP实现方法DHCP（Dynamic Host Configuration Protocol）是一种网络协议，它允许网络管理员自动分配IP地址给客户端设备，并提供其他网络配置信息。

DHCP的实现方法可以分为以下几步：步骤1：DHCP服务器的安装与配置首先，我们需要在网络中设置一个DHCP服务器。

这可以是一台独立的服务器，也可以是路由器或者交换机等网络设备。

为了安装并配置DHCP服务器，我们需要执行以下步骤：1. 选择合适的DHCP服务器软件：有许多不同的DHCP服务器软件可供选择，比如ISC DHCP、Microsoft DHCP等。

根据需求和操作系统的要求，选择一个合适的软件。

2. 安装服务器软件：使用所选软件的安装向导，将DHCP服务器软件安装到指定的服务器或设备上。

3. 配置服务器：打开所选软件的配置文件，并根据网络拓扑和需求，设置DHCP服务器的IP地址范围、租约时间、子网掩码等参数。

4. 配置其他选项：根据需求，我们还可以配置其他DHCP选项，如域名服务器、默认网关、DNS服务器等。

这些选项将在DHCP服务器给客户端分配IP地址时一并提供。

步骤2：DHCP客户端的配置一旦DHCP服务器设置完成，我们需要配置客户端设备，以便它们能够自动获取IP地址和其他网络配置信息。

以下是配置DHCP客户端的步骤：1. 打开客户端设备的网络设置：在操作系统中，找到网络设置选项，并打开网络连接的属性。

2. 配置IP地址获取方式：选择从DHCP服务器获取IP地址的方式，通常称为“自动获取”或“DHCP”选项。

3. 其他网络配置信息：根据需要，可以在客户端设备中手动配置其他网络配置信息，如DNS服务器和默认网关等。

然而，通常情况下，这些信息都会由DHCP服务器自动提供。

4. 保存并应用设置：保存所做的更改，并应用新的网络设置。

步骤3：DHCP租约管理DHCP服务器使用租约来分配IP地址给客户端设备。

无线路由器dhcp是什么现在很多路由器都带有无线功能，无线路由器是应用于用户上网、带有无线wifi覆盖功能的路由器，无线路由器近几年来得到了非常迅速的发展，那么你知道无线路由器dhcp是什么吗?下面是店铺整理的一些关于无线路由器dhcp的相关资料，供你参考。

无线路由器dhcp是什么?DHCP(Dynamic Host Configuration Protocol，动态主机配置协议)是一个局域网的网络协议，使用UDP协议工作，主要有两个用途：给内部网络或网络服务供应商自动分配IP地址，给用户或者内部网络管理员作为对所有计算机作中央管理的手段，在RFC 2131中有详细的描述。

DHCP有3个端口，其中UDP67和UDP68为正常的DHCP服务端口，分别作为DHCP Server和DHCP Client的服务端口;546号端口用于DHCPv6 Client，而不用于DHCPv4，是为DHCP failover服务，这是需要特别开启的服务，DHCP failover是用来做“双机热备”的。

DHCP协议采用客户端/服务器模型，主机地址的动态分配任务由网络主机驱动。

当DHCP服务器接收到来自网络主机申请地址的信息时，才会向网络主机发送相关的地址配置等信息，以实现网络主机地址信息的动态配置。

DHCP具有以下功能：1. 保证任何IP地址在同一时刻只能由一台DHCP客户机所使用。

2. DHCP应当可以给用户分配永久固定的IP地址。

3. DHCP应当可以同用其他方法获得IP地址的主机共存(如手工配置IP地址的主机)。

4. DHCP服务器应当向现有的BOOTP客户端提供服务。

DHCP有三种机制分配IP地址：1) 自动分配方式(Automatic Allocation)，DHCP服务器为主机指定一个永久性的IP地址，一旦DHCP客户端第一次成功从DHCP服务器端租用到IP地址后，就可以永久性的使用该地址。

2) 动态分配方式(Dynamic Allocation)，DHCP服务器给主机指定一个具有时间限制的IP地址，时间到期或主机明确表示放弃该地址时，该地址可以被其他主机使用。

简述dhcp工作过程DHCP（动态主机配置协议）是一种自动分配IP地址的协议，它可以为网络中的设备提供IP地址、子网掩码、网关等信息。

DHCP可以减轻网络管理员的工作负担，同时也方便了用户的使用。

下面将详细介绍DHCP的工作过程。

一、DHCP工作原理1.1 DHCP服务器DHCP服务器是一个软件程序，它在网络中提供IP地址和其它配置信息。

当客户端设备启动时，它会向网络中广播一个请求消息，请求获取IP地址和其它配置信息。

DHCP服务器收到请求后，会为客户端分配一个可用的IP地址，并将其它配置信息发送给客户端。

1.2 DHCP客户端DHCP客户端是指需要获取IP地址和其它配置信息的设备。

当客户端启动时，它会向网络中广播一个请求消息（称为DHCP Discover消息），请求获取可用的IP地址和其它配置信息。

当DHCP服务器收到这个消息后，会向客户端发送一个回复消息（称为DHCP Offer消息），告诉客户端可以使用哪个IP地址，并提供其它配置信息。

1.3 DHCP中继代理在某些情况下，网络中可能存在多个子网或者路由器。

此时，需要使用DHCP中继代理来转发DHCP请求和回复消息。

DHCP中继代理可以将DHCP消息从一个子网传递到另一个子网，以便客户端可以获得正确的IP地址和配置信息。

二、DHCP工作过程2.1 DHCP Discover消息当客户端设备启动时，它会向网络中广播一个DHCP Discover消息，请求获取可用的IP地址和其它配置信息。

这个消息包含以下信息：- 客户端的MAC地址- 客户端请求的IP地址（如果有）- 客户端支持的网络协议类型- 其它可选项2.2 DHCP Offer消息当DHCP服务器收到DHCP Discover消息后，会向客户端发送一个DHCP Offer消息。

这个消息包含以下信息：- 可用的IP地址- 子网掩码- 网关地址- DNS服务器地址- 其它可选项客户端可以从多个DHCP服务器接收到Offer消息，并选择其中一个IP地址进行使用。

DHCP工作原理及配置DHCP服务和中继代理服静态IP地址的配置，解决了少量计算机网络互联网的问题，但对于计算机数量较多时，网络管理员则需要配置几百台计算机的IP地址。

如果一台一台手动配置，则工作量很大，而且容易出错，那如何解决这个问题呢？那我们可以利用DHCP技术，实现IP地址的自动分配，管理员只需要在服务器端配置，就可以使整个网络的客户机自动获得IP 地址。

下面将详细的讲解DHCP协议的工作原理、配置以及企业网络中的应用。

1. DHCP的概述：DHCP（Dynamic Host Configure Protocol）是动态主机配置协议的缩写，用于向网络中的计算机分配IP地址及一些TCP/IP配置信息。

DHCP提高安全、可靠且简单的TCP/IP网络设置，避免了TCP/IP网络中地址的冲突，同时也大大降低了管理IP地址设置的负担。

1.1、什么是DHCP:DHCP是简化IP配置管理的TCP/IP标准，对客户机动态配置TCP/IP信息。

第一次启动DHCP客户机时，该客户机将在网络中请求IP 地址，当DHCP服务器受到IP地址请求后，它将从数据库定义的地址中选择IP地址提供给DHCP客户机。

要想在一个TCP/IP协议的网络中使用DHCP，该网络中至少要有一台计算机作为DHCP服务器，而其他计算机则作为DHCP客户机。

1.2、使用DHCP的优点：1. 减少管理员的工作量。

2. 减少输入错误的可能。

3. 避免IP冲突。

4. 当网络更改IP地址段时，不需要重新配置每台计算机的IP地址。

5. 计算机移动不必重新配置IP地址。

6. 提高了IP地址的利用率。

2. 简述DHCP服务的工作过程：客户机除了可以从DHCP服务器获得IP地址外，还可以获得子网掩码、默认网关地址、DNS服务器地址等信息，以上这个过程又称为DHCP租约过程。

因为当客户机接收提供的IP地址时，DHCP服务器将会把IP地址租用给客户机一段指定的时间。

路由器DHCP 配置实验目的：掌握DHCP服务器的配置掌握DHCP客户端的配置掌握DHCP 中继代理的配置实验设备1．DCR-1700 路由器两台2．PC机一台3．直通线，交叉线若干实验拓扑结构任务一：PC 自动获取IP地 f 0/0 192.168.1.1/24步骤：1．Router_config#ip dhcpd pool 1 //定义DHCP 地址池2．Router_config_dhcp#network 192.168.1.0 255.255.255.0 //定义网络号码3．Router_config_dhcp#range 192.168.1.11 192.168.1.20 //定义地址范围4．Router_config_dhcp#lease 1 //定义租期5．Router_config_dhcp#dns-server 1.1.1.1 //定义DNS服务器地址6．Router_config_dhcp#default-router 192.168.1.1 //定义默认网关7．Router_config#ip dhcpd enable //启动DHCP 服务请从PC机上验证，查看PC机获取的IP地址。

任务二：route A route BDHCP SERVERE 0/1 E0/1pc 1192.168.1.1 自动获取实验步骤：route A1.routerA_config#ip dhcpd pool 2 //创建另外一个地址池routerA_config_dhcp#network 192.168.2.0 255.255.255.0//创建网络号routerA_config_dhcp#range 192.168.2.11 192.168.2.20routerA_config_dhcp#lease 1route BrouterB_config#interface fastEthernet 0/0routerB_config_f0/0#ip address dhcp //设置端口自动获取IP地址routerB_config_f0/0#show interface fastEthernet 0/0Interface address is 192.168.2.11/24 //验证获取IP地址成功2．ROUTE ArouterA_config#ip route 192.168.3.0 255.255.255.0 fastEthernet 0/0//添加静态路由routerA_config#ip dhcpd pool 3 //新建地址池routerA_config_dhcp#network 192.168.3.0 255.255.255.0 //创建网络号routerA_config_dhcp#range 192.168.3.11 192.168.3.20 //定义分配范围routerA_config_dhcp#dns-server 192.168.3.100 //定义DNS服务器routerA_config_dhcp#default-router 192.168.3.1 //定义默认网关routerA_config_dhcp#lease 1ROUTE BrouterB_config#ip route 192.168.1.1 255.255.255.0 fastEthernet 0/0//添加静态路由routerB_config#interface ethernet 0/1 //进入DHCP 请求接口routerB_config_e0/1#ip helper-address 192.168.2.1//设定中继的DHCP 服务器地址routerB_config#ip dhcpd enable //开启DHCP 服务验证：在PC2上查看获取的IP地址，应该是pool 3 中的IP 地址思考：我若想让pc2 获取指定的IP 地址，如192.168.3.15，该如何设置？。

DHCP中继代理在大型的网络中，可能会存在多个子网。

由于DHCP客户机通过网络广播消息获得DHCP服务器的响应后得到IP地址，但广播消息是不能跨越子网的。

因此，如果DHCP客户机和服务器在不同的子网内，客户机将不能从DHCP服务器上申请IP地址，若要想申请到IP地址，则需要采用跨网段的DHCP中继技术，即DHCP 中继代理。

DHCP中继代理实际上是一种软件技术，安装了DHCP中继代理的计算机称为DHCP中继代理服务器，它承担不同子网间的DHCP客户机和服务器的通信任务，是在不同子网上的客户端和服务器之间中转DHCP/BOOTP消息的小程序。

提示BOOTP（自举协议）是一个基于TCP/IP协议的协议，可以让无盘站从一个中心服务器上获得IP地址，为局域网中的无盘工作站分配动态IP地址，并不需要每个用户去设置静态IP地址。

根据RFC文档（征求意见文档）规定，DHCP/BOOTP 中继代理是DHCP和BOOTP标准和功能的一部分。

1．路由器的DHCP/BOOTP中继代理支持在TCP/IP网络中，路由器用于连接称为“子网”的不同物理网段上使用的硬件和软件，并在每个子网之间转发IP数据包。

要在多个子网上支持和使用DHCP 服务，连接每个子网的路由器应具有在RFC 1542中描述的DHCP/BOOTP中继代理功能。

要符合RFC 1542并提供中继代理支持，每个路由器必须能识别BOOTP和DHCP协议消息并处理（中转）这些相应消息。

由于路由器将DHCP消息解释为BOOTP消息，因此具有BOOTP中继代理能力的路由器可中转网络上发送的DHCP 数据包和任何BOOTP数据包。

如果路由器不能作为DHCP/BOOTP中继代理运行，则每个子网都必须有在该子网上作为中继代理运行的DHCP服务器或另一台计算机。

如果配置路由器支持的DHCP/BOOTP中继不能用，可以通过安装DHCP中继代理服务来配置运行Windows NT4.0或更高版本的计算机充当中继代理。
