利用DHCP中继代理解决不同网段IP自动分配

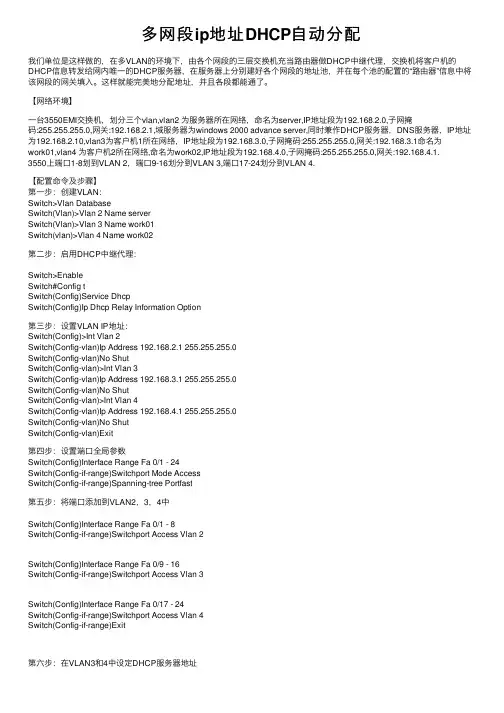

多⽹段ip地址DHCP⾃动分配我们单位是这样做的，在多VLAN的环境下，由各个⽹段的三层交换机充当路由器做DHCP中继代理，交换机将客户机的DHCP信息转发给⽹内唯⼀的DHCP服务器，在服务器上分别建好各个⽹段的地址池，并在每个池的配置的“路由器”信息中将该⽹段的⽹关填⼊。

这样就能完美地分配地址，并且各段都能通了。

【⽹络环境】⼀台3550EMI交换机，划分三个vlan,vlan2 为服务器所在⽹络，命名为server,IP地址段为192.168.2.0,⼦⽹掩码:255.255.255.0,⽹关:192.168.2.1,域服务器为windows 2000 advance server,同时兼作DHCP服务器，DNS服务器，IP地址为192.168.2.10,vlan3为客户机1所在⽹络，IP地址段为192.168.3.0,⼦⽹掩码:255.255.255.0,⽹关:192.168.3.1命名为work01,vlan4 为客户机2所在⽹络,命名为work02,IP地址段为192.168.4.0,⼦⽹掩码:255.255.255.0,⽹关:192.168.4.1.3550上端⼝1-8划到VLAN 2，端⼝9-16划分到VLAN 3,端⼝17-24划分到VLAN 4.【配置命令及步骤】第⼀步：创建VLAN：Switch>Vlan DatabaseSwitch(Vlan)>Vlan 2 Name serverSwitch(Vlan)>Vlan 3 Name work01Switch(vlan)>Vlan 4 Name work02第⼆步：启⽤DHCP中继代理：Switch>EnableSwitch#Config tSwitch(Config)Service DhcpSwitch(Config)Ip Dhcp Relay Information Option第三步：设置VLAN IP地址：Switch(Config)>Int Vlan 2Switch(Config-vlan)Ip Address 192.168.2.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 3Switch(Config-vlan)Ip Address 192.168.3.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 4Switch(Config-vlan)Ip Address 192.168.4.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)Exit第四步：设置端⼝全局参数Switch(Config)Interface Range Fa 0/1 - 24Switch(Config-if-range)Switchport Mode AccessSwitch(Config-if-range)Spanning-tree Portfast第五步：将端⼝添加到VLAN2，3，4中Switch(Config)Interface Range Fa 0/1 - 8Switch(Config-if-range)Switchport Access Vlan 2Switch(Config)Interface Range Fa 0/9 - 16Switch(Config-if-range)Switchport Access Vlan 3Switch(Config)Interface Range Fa 0/17 - 24Switch(Config-if-range)Switchport Access Vlan 4Switch(Config-if-range)Exit第六步：在VLAN3和4中设定DHCP服务器地址Switch(Config)Int Vlan 3Switch(Config-vlan)Ip Helper-address 192.168.2.10 Switch(Config)Int Vlan 4Switch(Config-vlan)Ip Helper-address 192.168.2.10第七步:启⽤路由Switch(Config)Ip Routing第⼋步：结束并保存配置Switch(Config-vlan)EndSwitch#Copy Run Start。

设置DHCP服务器以自动分配IP地址DHCP（动态主机配置协议）是一种网络协议，用于自动分配IP地址给网络中的设备。

通过使用DHCP服务器，管理员可以轻松管理网络中的IP地址分配，确保网络上的每个设备都能够获得一个唯一的IP 地址。

本文将介绍如何设置DHCP服务器以实现自动分配IP地址。

一、什么是DHCP服务器？DHCP服务器是一台运行着DHCP服务的计算机或网络设备。

它负责管理分配给设备的IP地址、子网掩码、网关、DNS服务器等网络配置信息。

当设备加入网络时，DHCP服务器将为设备自动分配一个可用的IP地址，避免了手动配置IP地址的繁琐工作。

二、配置DHCP服务器的步骤1. 确认网络拓扑在配置DHCP服务器之前，需要弄清楚网络的拓扑结构。

了解网络中的子网数量、路由器和交换机等设备的位置，以便正确配置DHCP 服务器。

2. 安装DHCP服务器软件根据使用的操作系统，选择并安装合适的DHCP服务器软件。

常见的DHCP服务器软件有Windows Server自带的DHCP服务器、ISC DHCP服务器等。

安装完成后，启动DHCP服务器软件。

3. 配置DHCP服务器打开DHCP服务器软件的管理界面，在配置选项中进行如下设置：3.1 IP地址范围确定要分配给设备的IP地址范围。

根据网络需求，设置起始IP地址和结束IP地址，确保范围内有足够的可用IP地址。

例如，起始IP 地址为192.168.0.100，结束IP地址为192.168.0.200。

3.2 子网掩码设置子网掩码，与IP地址范围对应。

常见的子网掩码为255.255.255.0，但根据实际网络需求可能会有所变化。

3.3 网关设置默认网关的IP地址。

网关是连接局域网和外部网络（如Internet）的设备，通常是路由器的IP地址。

例如，设置网关为192.168.0.1。

3.4 DNS服务器设置域名解析服务器的IP地址。

DNS服务器用于将域名转换为对应的IP地址，以实现网络通信。

利用DHCP中继代理解决不同网段IP自动分配利用DHCP中继代理解决不同网段IP自动分配DHCP（Dynamic Host Configure Protocol)就是客户机通过广播向服务器请求获取ip地址、子网掩码、默认网关、DNS服务器地址等信息在租期内使用的一种技术。

有这种技术后，一个网络管理员真省事多了！如果一个公司有200台机器，如果要管理员一台一台去配的话，可真要抓狂了，重复着无聊的活，太浪费时间了，万一有一台的信息配错的话，日后的排错工作就多了！所以说啊DHCP既可以减小管理员的工作量，又能减小错误输入的可能性，还能避免IP地址冲突和提高了IP地址的利用率！所以能有不用DHCP的理由么！呵呵！但随着局域网的逐步扩大，一个网络通常要被划分多个不同的子网来实现不同子网的特殊管理要求，但vlan是分隔广播域的，那是不是必须在各个不同子网分别创建一台DHCP服务器来分别为每个子网提供服务呢？如果真是这样，不但操作复杂，而且不利于局域网的管理。

那应该怎么办呢？其实可以利用DHCP中继代理功能就可以非常轻松的完美解决问题了。

下面，笔者就以一台DHCP服务器同时为两个子网提供分配IP地址分配服务为例，详细介绍如果使用DHCP中继代理，协助不同子网的工作站完成跨子网获取IP地址的任务。

例子背景情况：某公司有两个部门，为了便于管理被划分在两个子网，就用路由器把两网段实现网段内通讯，而且用一个DHCP服务器为两个子网分配IP地址实验拓扑：只要有双网卡的服务器加上启用‘路由和远程访问服务’服务就可以轻松充当路由器实现简单的路由转发功能了！如果一个管理员向老板提交购买路由器从而实现目的的方案，我想老板肯定不愉悦的，说不定老板还质疑你的能力了！所以啊！从经济学来说要尽量用现成的设备来实现目的啊！为了减轻笔记本的负担，所以用DHCP中继代理服务器充当路由器了，所以实验拓扑以下两个服务器的ip信息：RAW（DHCP服务器）IP：192.168.11.10，网关:192.168.11.5（指向中继代理的ip地址）DHCP：两个作用域：192.168.11.150—192.168.11.200，192.168.12.150—192.168.12.200SD：DHCP中继代理服务器兼路由器，具有两块网卡第一块网卡ip:192.168.11.5（连着DHCP服务器的网段）第二块网卡ip:192.168.12.1（连着ECW的网段）实验步骤：1：在RAW上建立跟配置DHCP2：在SD上配置路由和远程访问实现两网段通讯和配置中继代理实现跨子网分配IP3：配置PC机为自动获取IP实验环境：4台VMware虚拟的win 2003注：因为都在虚拟机做实验，为了模拟两个网段，要先对网卡设置一下，把相同子网的网卡使用相同的网络连接方式，连接方式以下：DHCP服务器、SUPER STARS、SD第一块网卡都使用host-only SD第二块网卡、ECW都使用桥接实验操作：在RAW通过‘开始’—‘管理工具’—‘DHCP’来打开DHCP，在服务器名上鼠标右键选‘新建作用域’创建第一个作用域，会发现在服务器名下有个红色箭头，这表明dhcp服务器还没有正常工作，在活动目录环境下服务器一定要‘授权’才能正常工作，而在工作组环境下是不需要授权。

dhcp配置多个vlan(dhcp中继代理) DHCP配置多个VLAN（DHCP中继代理）在网络环境中，VLAN（Virtual Local Area Network）是一种将局域网虚拟化的技术，可以将物理网络划分为多个逻辑子网，提供更好的管理和安全控制。

当我们需要在不同的VLAN上提供DHCP（Dynamic Host Configuration Protocol）服务时，可以通过DHCP中继代理来实现。

DHCP中继代理是一种网络设备或服务，它可以将来自一个VLAN的DHCP请求转发到另一个VLAN上的DHCP服务器。

这种方式可以实现在分散的网络环境中，使用一个集中的DHCP服务器为不同的VLAN提供IP地址分配和配置信息。

下面将介绍如何配置多个VLAN的DHCP中继代理。

1. 确定网络设备支持首先，需要确认你的网络设备是否支持DHCP中继代理功能。

常见的网络设备如路由器、交换机等一般都支持该功能，但具体操作方式可能有所不同。

请查阅设备的用户手册或联系厂商以获取相关信息。

2. 配置VLAN在开始配置DHCP中继代理之前，需要先在网络设备上配置VLAN。

这通常涉及到创建VLAN接口、分配VLAN ID以及与物理接口的关联等操作。

具体操作步骤可以参考设备的用户手册。

3. 配置DHCP中继代理一旦VLAN配置完成，就可以开始配置DHCP中继代理。

以下是一个示例配置：a. 进入设备的配置界面，找到与DHCP相关的设置选项。

b. 设置DHCP中继代理的IP地址。

这通常是你所创建的VLAN接口的IP地址。

c. 指定DHCP服务器的IP地址。

这是将转发DHCP请求的目标地址。

d. 配置其他相关参数，如DHCP超时时间、租约期限等。

这些参数可以根据实际需求进行调整。

4. 测试与验证完成DHCP中继代理的配置后，可以进行测试以验证是否正常工作。

a. 在一个客户端设备上连接到某个VLAN，并请求获取IP地址。

b. 在DHCP服务器上查看是否收到了来自DHCP中继代理的请求，并成功为客户端分配了IP地址。

怎样用DHCP服务器给多个网段的客户端分配IP地址分享|2009-03-20 19:39 IP服务器专业回答ps帝师团队zhuguofu20042015-11-14 20:55（1）简单实现DHCP多作用域对于多作用域的配置，必须保证DHCP服务器能够侦听所有子网客户机的请求信息，下面将讲解配置多作用域的基本方法，为DHCP添加多个网卡连接每个子网，并发布多个作用域的声明。

注意：划分子网时，如果选择直接配置多作用域实现动态IP分配的任务，则必须要为DHCP 服务器添加多块网卡，并配置多个IP地址，否则DHCP服务器只能分配与其现有网卡IP 地址对应网段的作用域。

采用双网卡实现两个作用域1）网卡配置IP地址DHCP服务器有多块网卡时，需要使用ifconfig命令为每块网卡配置独立的IP地址，但要注意，IP地址配置的网段要与DHCP服务器发布的作用域对应哈~ifconfig eth0 192.168.2.1 netmask 255.255.255.0ifconfig eth1 192.168.3.1 netmask 255.255.255.02）编辑dhcpd.conf主配置文件当DHCP服务器网络环境搭建完毕后，可以编辑dhcpd.conf主配置文件完成多作用域的设置。

ddns-update-style none;ignore client-updates;subnet 192.168.2.0 netmask 255.255.255.0 {# --- default gatewayoption routers 192.168.2.1;option subnet-mask 255.255.255.0;option nis-domain "";option domain-name "";option domain-name-servers 192.168.2.2;option time-offset -18000; # Eastern Standard Time# option ntp-servers 192.168.1.1;# option netbios-name-servers 192.168.1.1;# --- Selects point-to-point node (default is hybrid). Don't change this unless# -- you understand Netbios very well# option netbios-node-type 2;range dynamic-bootp 192.168.2.50 192.168.2.250;default-lease-time 21600;max-lease-time 43200;# we want the nameserver to appear at a fixed addresshost ns {next-server ;hardware ethernet 12:34:56:78:AB:CD;fixed-address 207.175.42.254;}}subnet 192.168.3.0 netmask 255.255.255.0 {# --- default gatewayoption routers 192.168.3.1;option subnet-mask 255.255.255.0;option nis-domain "";option domain-name "";option domain-name-servers 192.168.2.2;option time-offset -18000; # Eastern Standard Time# option ntp-servers 192.168.1.1;# option netbios-name-servers 192.168.1.1;# --- Selects point-to-point node (default is hybrid). Don't change this unless# -- you understand Netbios very well# option netbios-node-type 2;range dynamic-bootp 192.168.3.50 192.168.3.250;default-lease-time 21600;max-lease-time 43200;max-lease-time 43200;}保存退出。

DHCP（动态主机配置协议）中继代理是一种网络设备或服务，它允许将 DHCP 消息从一个子网转发到另一个子网，以便将 DHCP 服务器部署在网络中心而不是每个子网中。

DHCP 中继代理是网络管理中常用的一种工具，用于简化和优化 DHCP 服务器的部署。

以下是关于 DHCP 中继代理的用法和相关注意事项的详细说明：1. 配置 DHCP 中继代理：在网络设备上配置 DHCP 中继代理，通常需要指定要转发 DHCP 消息的子网和DHCP 服务器的地址。

2. 实现多子网 DHCP 部署：使用 DHCP 中继代理可以实现在具有多个子网的网络中部署单个 DHCP 服务器，从而简化了网络管理和减少了配置工作量。

3. 解决跨子网 DHCP 分配问题：通过配置 DHCP 中继代理，可以解决在不同子网上进行 DHCP 分配时可能出现的 IP 地址分配冲突和管理问题。

4. 注意事项：在配置 DHCP 中继代理时，需要确保网络设备的配置正确并且能够正确转发 DHCP消息。

DHCP 中继代理的配置应该考虑网络拓扑、子网结构和 DHCP 服务器的位置，以便能够优化网络性能和 IP 地址管理。

示例配置：以下是一个简单的 Cisco 路由器上配置 DHCP 中继代理的示例配置：interface GigabitEthernet0/0ip address 192.168.1.1 255.255.255.0ip helper-address 192.168.2.1!interface GigabitEthernet0/1ip address 192.168.2.1 255.255.255.0在这个示例中，路由器的GigabitEthernet0/0接口配置为192.168.1.0/24子网，而GigabitEthernet0/1接口配置为192.168.2.0/24子网。

通过ip helper-address命令，DHCP 请求可以被转发到192.168.2.1地址上的 DHCP 服务器。

局域网组建方法利用DHCP实现自动IP地址分配局域网是指一定范围内的多台计算机通过网络设备互相连接和通信的网络环境。

而为了使这些计算机能够互相识别和进行通信，每台计算机都需要设置一个唯一的IP地址。

在局域网中，为了简化IP地址的管理和分配过程，我们可以利用动态主机配置协议(DHCP)实现自动IP 地址分配。

下面将介绍利用DHCP来建立局域网的方法。

一、DHCP简介动态主机配置协议(DHCP)是一种用于局域网内计算机自动获取IP 地址的协议。

它通过网络上的DHCP服务器为计算机分配IP地址、子网掩码、默认网关和DNS服务器等网络参数，使得计算机能够自动获取所需的网络配置信息。

二、局域网组建方法1.准备机器和设备首先，我们需要准备一台担任DHCP服务器的计算机，并确保该计算机已连接到局域网中。

此外，还需要一些用于组建局域网的计算机和网络交换机等设备。

2.安装和配置DHCP服务器在担任DHCP服务器的计算机上，我们需要安装并配置DHCP服务器软件。

常见的DHCP服务器软件有Windows Server中自带的DHCP服务、Linux系统中的ISC DHCP Server等。

根据实际情况选择合适的软件，并按照其相应的安装和配置指南进行操作。

3.设置IP地址段和租约时间在DHCP服务器软件的配置过程中，我们需要设置IP地址段和租约时间。

IP地址段是指局域网中可供分配的IP地址范围，可以根据需要设定合适的范围。

租约时间是指DHCP服务器为客户端分配的IP地址的有效时间，超过该时间后，客户端需要重新请求IP地址。

根据实际需求，设置适当的租约时间。

4.配置其他网络参数除了IP地址，局域网中的计算机还需要配置其他网络参数，如子网掩码、默认网关和DNS服务器等。

在DHCP服务器中，我们可以通过配置选项的方式将这些参数一并分配给客户端。

根据实际需求，配置相应的参数值。

5.启动DHCP服务器配置完成后，启动DHCP服务器。

利用三层交换机自带的DHCP功能实现多VLAN的IP地址自动分配(一) 配置方法一1.同时为多个VLAN的客户机分配地址2.VLAN内有部分地址采用手工分配的方式3.为客户指定网关、Wins服务器等4.VLAN 2的地址租用有效期限为1天,其它为3天5.按MAC地址为特定用户分配指定的IP地址最终配置如下：ip dhcp excluded-address 10.1.1.1 10.1.1.19 //不用于动态地址分配的地址ip dhcp excluded-address 10.1.1.240 10.1.1.254ip dhcp excluded-address 10.1.2.1 10.1.2.19!ip dhcp pool global //global是pool name，由用户指定network 10.1.0.0 255.255.0.0 //动态分配的地址段domain-name //为客户机配置域后缀dns-server 10.1.1.1 10.1.1.2 //为客户机配置dns服务器netbios-name-server 10.1.1.5 10.1.1.6 //为客户机配置wins服务器netbios-node-type h-node //为客户机配置节点模式（影响名称解释的顺利,如h-node=先通过wins服务器解释...）lease 3 //地址租用期限: 3天ip dhcp pool vlan1network 10.1.1.0 255.255.255.0 //本pool是global的子pool, 将从global pool继承domain-name等optiondefault-router 10.1.1.100 10.1.1.101 //为客户机配置默认网关!ip dhcp pool vlan2 //为另一VLAN配置的poolnetwork 10.1.2.0 255.255.255.0default-router 10.1.2.100 10.1.2.101lease 1!ip dhcp pool vlan1_john //总是为MAC地址为...的机器分配...地址host 10.1.1.21 255.255.255.0client-identifier 010050.bade.6384 //client-identifier=01加上客户机网卡地址!ip dhcp pool vlan1_tomhost 10.1.1.50 255.255.255.0client-identifier 010010.3ab1.eac8相关的DHCP调试命令：no service dhcp //停止DHCP服务[默认为启用DHCP服务]sh ip dhcp binding //显示地址分配情况show ip dhcp conflict //显示地址冲突情况debug ip dhcp server {events | packets | linkage} //观察DHCP服务器工作情况如果DHCP客户机分配不到IP地址，常见的原因有两个。
