汽车点火系统(1)

汽车点火系统汽车的点火系统是车辆引擎正常运行的关键部件之一。

它承担着将点火能量传递到汽车的发动机，启动发动机并维持其正常运转的重要功能。

在内燃机汽车中，点火系统的作用是产生电火花以点燃气缸内的混合气，从而推动活塞做功，使引擎正常运转。

点火系统的组成汽车的点火系统主要由以下几个部分组成：1. 电瓶电瓶是点火系统的电源，它负责为点火系统和整个车辆提供电能。

电瓶通过充电系统不断充电，以确保点火系统的正常运转。

2. 点火开关点火开关是控制点火系统开启和关闭的装置。

当驾驶员转动钥匙或按下按钮时，点火开关将启动点火系统，让车辆发动机运转。

3. 点火线圈点火线圈是将电能转换成高压电流的装置，它负责产生足够的电压以形成电火花点燃混合气。

点火线圈通常与火花塞一起安装在发动机上。

4. 火花塞火花塞是点火系统中最重要的部件之一，它是产生电火花点燃混合气的装置。

火花塞的表面形成火花，点燃气缸中的混合气，推动活塞运动。

5. 点火控制模块点火控制模块是负责控制点火系统工作的电子装置，它实时监测发动机的状况，调整点火时机和点火能量，以确保发动机正常运转。

点火系统的工作原理点火系统的工作原理主要包括以下几个步骤：1.驾驶员转动钥匙或按下按钮启动点火开关；2.电瓶释放电能，经过点火线圈转换成高压电流；3.高压电流通过点火线圈传导到火花塞，产生电火花；4.电火花点燃气缸内的混合气，推动活塞做功；5.发动机正常运转。

点火系统的故障及维护点火系统故障会导致车辆无法启动或者运行不稳定，因此定期进行点火系统的维护和保养至关重要。

常见的点火系统故障包括点火线路短路、火花塞老化、点火控制模块损坏等。

驾驶员可通过定期更换火花塞、检查点火线路、清洁点火控制模块等方式延长点火系统的使用寿命。

综上所述，汽车的点火系统是车辆正常运行的重要组成部分，了解其组成、工作原理和维护方式对于保障车辆的安全和稳定运行至关重要。

只有定期保养和维护点火系统，才能确保汽车引擎正常运转，行驶安全可靠。

教案1稳压管（结合图分析，其特点）稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A特性曲线与普通二极管相似，但反向击穿曲线比较陡，稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管2）、点火控制器工作原理点火控制器电路组成：点火信号检出电路（V2）开关放大电路（V3、V4）功率管V5点火控制器的作用：恒电流与可变导通时间控制停车断电保护功能低速推迟输入信号功能各电子元件的作用：1.晶体管(V)1）、V2: 检测信号，触发作用.2）、V3、V4：将信号发生器传出的信号进行放大。

3）、V5：属于大功率晶体管，与点火线圈初级绕组串联，以提供较大的初级电流，使截止时能在次级绕组中产生需要的高压电。

2.稳压管（VD)1）、VD1、VD2：两个稳压管反向串联后，与点火线号发生器的传感线圈并联，其作用是当传感线圈产生的信号电压高于稳压管的反击穿电压时，稳压管立即导通，削平输出正负信号峰波，稳定输出电压，保护V1和V2不损害。

2）、VD3:稳定整形电路电源电压的作用，保护V1和V2在稳定的工作电压下工作，提高点火系统的可靠性。

3）、VD4：保护V5晶体管。

3.电容（C）1）、C1：C1与传感绕组并联，消除点火信号发生器输出电压上的毛刺，防止误点火。

2）、C2：过滤电源中的杂质，防止电源对控制电路的干扰，提高点火系统的可靠性。

工作原理：（重点讲述）讲述：发动机未起动时、发动机起动后（初级线圈通电）、初断，次级产生高压电。

提起稳压管VD4的作用！！！3.磁感应式点火系的检测1）信号发生器的检测电阻检测输出信号检测感应线圈与转子间隙检查32）点火控制器的检测在发动机停机的状态下，测定输入电压。

此电压值约为12V。

检查功率管是否导通。

在发动机停机状态下，打开点火开关，测量与点火线圈相连的端子搭铁电压应为12V。

检查功率管是否截止。

发动机运转时，测量与点火线圈相连的端子搭铁电压应为交流电压三、作业布置四、板书设计（由于使用PPt授课，板书很少）（一）磁感应式点火系统课后分析：(教态和教学语言方面)成绩评定指导教师：年月日4。

发动机汽油机点火系统（一）引言概述：发动机的点火系统是汽车发动机正常运行的重要组成部分之一。

它的功能是在每个循环中准确、可靠地点燃混合气体，提供足够的能量以推动活塞运动。

本文将从点火系统的工作原理、主要组成部分、操作控制、故障排查以及维护等五个大点进行详细介绍。

正文：一、工作原理1. 循环过程：点火系统在每个循环中完成点火，使混合气体得以燃烧。

2. 点火时机：点火系统通过控制点火时机，确保在活塞到达上止点时点火，以保证燃烧的效果。

3. 点火能量：点火系统通过高压电流提供足够的能量点燃混合气体。

二、主要组成部分1. 点火线圈：将电池的低电压转变为高电压，以提供足够的电能进行点火。

2. 火花塞：产生高压电火花，将电能转化为放电能量，以点燃混合气体。

3. 点火控制模块：控制点火时机，根据传感器信号对点火进行精确控制。

三、操作控制1. 主要传感器：曲轴位置传感器和相位传感器，用于监测活塞位置和转速等参数。

2. 点火控制单元：接收传感器信号，计算点火时机，并控制点火线圈进行点火。

3. 点火开关：通过操作点火开关，启动点火系统，并将点火信号传递给点火控制单元。

四、故障排查1. 火花塞故障：可能引起汽车启动困难、抖动或动力不足等问题，需要及时更换。

2. 点火线圈故障：可能导致火花塞无法正常点燃，造成发动机失火或工作不稳定，需修复或更换。

3. 点火控制模块故障：可能导致点火时机错误，引发点火不良的情况，需要修复或更换。

五、维护1. 火花塞维护：定期检查和更换火花塞，以确保点火能力良好。

2. 点火线圈维护：保持点火线圈的正常工作状态，检查电缆连接是否良好。

3. 点火控制模块维护：定期检查点火控制模块的工作状态，确保其正常运行。

总结：发动机的点火系统是确保汽车发动机正常运行的关键部件。

通过了解点火系统的工作原理、主要组成部分、操作控制、故障排查以及维护等内容，我们可以更好地理解和管理点火系统，从而保证发动机的正常工作。

汽车发动机点火系统一、引言在现代汽车中，发动机点火系统是引爆混合气体从而实现发动机正常运转的重要组成部分。

它通过提供高压电流来点燃气体混合物，促使汽车发动机正常工作。

本文将介绍汽车发动机点火系统的原理、结构、工作方式以及常见问题。

二、发动机点火系统的原理发动机点火系统的基本原理是将低电压的电能转化为高压电能，使其能够在高压状态下点燃混合气体。

它主要由点火线圈、电磁开关、火花塞等组成。

通常，点火线圈通过磁场的产生将电源的电压提高到数千伏，然后由火花塞将高压电流导入燃烧室，从而引燃混合气体。

三、发动机点火系统的结构1. 点火线圈：点火线圈是发动机点火系统的核心组件，它负责将低电压转化为高压电能。

点火线圈通常由一对线圈组成，将电源提供的12V电能转换为约数千伏的高压电能。

2. 火花塞：火花塞是点火系统中起到点火作用的关键部件。

它通过高压电流在点火间隙中产生火花，引燃混合气体。

火花塞的品质和工作状态直接影响着发动机的点火效果和燃烧效率。

3. 点火开关：点火开关位于汽车驾驶员座位附近的仪表盘上，用于控制发动机的点火和熄火。

通过操作点火开关可以实现启动发动机、关闭发动机等功能。

四、发动机点火系统的工作方式汽车发动机点火系统根据不同类型的发动机可以分为燃油点火系统和压燃式点火系统。

1. 燃油点火系统：燃油点火系统是目前比较常见的点火系统，适用于传统汽油发动机。

燃油点火系统通过点火线圈产生的高压电流，通过火花塞引燃汽油与空气的混合物，从而使发动机正常工作。

2. 压燃式点火系统：压燃式点火系统主要用于柴油发动机。

它采用了高压喷射系统，通过将柴油高压喷射到燃烧室中，利用高温高压条件下柴油的自燃特性，达到点火作用。

五、发动机点火系统常见问题及解决方法1. 火花塞老化：由于长时间使用，火花塞的电极容易磨损和积碳，降低点火效果。

解决方法是定期更换火花塞，并确保选择适合发动机的型号。

2. 点火线圈故障：点火线圈损坏或连接不良会导致发动机点火不稳定。

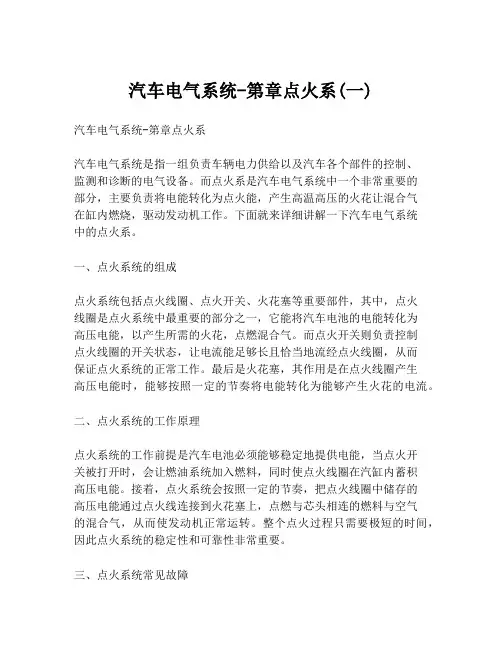

汽车电气系统-第章点火系(一)汽车电气系统-第章点火系汽车电气系统是指一组负责车辆电力供给以及汽车各个部件的控制、监测和诊断的电气设备。

而点火系是汽车电气系统中一个非常重要的部分，主要负责将电能转化为点火能，产生高温高压的火花让混合气在缸内燃烧，驱动发动机工作。

下面就来详细讲解一下汽车电气系统中的点火系。

一、点火系统的组成点火系统包括点火线圈、点火开关、火花塞等重要部件，其中，点火线圈是点火系统中最重要的部分之一，它能将汽车电池的电能转化为高压电能，以产生所需的火花，点燃混合气。

而点火开关则负责控制点火线圈的开关状态，让电流能足够长且恰当地流经点火线圈，从而保证点火系统的正常工作。

最后是火花塞，其作用是在点火线圈产生高压电能时，能够按照一定的节奏将电能转化为能够产生火花的电流。

二、点火系统的工作原理点火系统的工作前提是汽车电池必须能够稳定地提供电能，当点火开关被打开时，会让燃油系统加入燃料，同时使点火线圈在汽缸内蓄积高压电能。

接着，点火系统会按照一定的节奏，把点火线圈中储存的高压电能通过点火线连接到火花塞上，点燃与芯头相连的燃料与空气的混合气，从而使发动机正常运转。

整个点火过程只需要极短的时间，因此点火系统的稳定性和可靠性非常重要。

三、点火系统常见故障1、电池电量不足：电池电量不足会影响点火系统的正常工作，容易导致点火线圈电压低、电流不足，从而灼烧点火线圈，甚至会发生点火失效。

2、火花塞过脏：长期使用火花塞会堵塞污垢和沉淀物，就会影响火花塞的导电能力，从而导致点火系统故障，进而造成发动机无法正常启动。

3、点火开关老化：点火开关是点火系统中比较容易老化和损坏的部分，如果出现老化和故障，就会导致点火线圈无法正常供电，从而影响点火系统正常工作。

总之，点火系统是汽车电气系统中至关重要的一部分，负责将电能转化为点火能，通过高压电能将混合气点燃，驱动发动机工作。

如果出现点火系统故障，将对车辆的正常行驶造成不良影响，因此要及时保养维修，确保点火系统的稳定性和可靠性。

汽车点火系统工作原理汽车点火系统是汽车发动机正常运转的关键部件之一，它的工作原理直接影响着发动机的点火效率和燃烧效果。

了解汽车点火系统的工作原理，有助于我们更好地理解汽车发动机的运行机制，也能够帮助我们更好地进行汽车维护和故障排除。

汽车点火系统的工作原理主要包括点火线圈、点火塞、点火脉冲发生器和点火控制模块等组成部分。

当发动机的曲轴转动到适当的位置时，点火控制模块会发出信号，点火线圈便会接收到这个信号，通过电磁感应产生高压电流，将电流传导到点火塞上，从而点燃混合气体，使汽车发动机正常运转。

在点火系统中，点火线圈起着至关重要的作用。

它是将低压电流转换为高压电流的装置，通过电磁感应产生高压电流，从而点燃点火塞。

点火线圈的工作原理是利用磁场的感应作用，将低压电流转换为高压电流，从而实现点火塞的点火。

点火线圈一般由一组初级线圈和次级线圈组成，通过磁场的变化来实现电压的升高。

除了点火线圈，点火塞也是点火系统中不可或缺的部件。

点火塞的工作原理是利用高压电流产生电火花，点燃混合气体。

当点火线圈产生高压电流时，电流通过点火线传导到点火塞，点火塞内的电极之间产生电火花，从而点燃混合气体，使发动机正常运转。

此外，点火脉冲发生器和点火控制模块也是点火系统中的重要组成部分。

点火脉冲发生器的工作原理是通过感应曲轴转动的位置，产生相应的信号，传输给点火控制模块。

点火控制模块接收到信号后，根据发动机的工作状态和转速，控制点火线圈的工作，从而实现点火塞的点火。

总的来说，汽车点火系统的工作原理是通过点火线圈、点火塞、点火脉冲发生器和点火控制模块等部件的协同作用，实现发动机的点火和燃烧。

了解汽车点火系统的工作原理，有助于我们更好地保养和维护汽车，也能够帮助我们更好地排除汽车故障，确保汽车发动机的正常运转。

在日常使用中，我们应该定期检查汽车点火系统的工作状态，确保点火线圈、点火塞等部件的正常工作，及时更换老化和损坏的部件，以保证汽车发动机的正常运转。

汽车点火系统：点亮你的引擎
汽车点火系统是车辆引擎启动所必需的重要系统，它由以下几部
分组成：
1. 点火开关：这是启动点火系统的起点。

当钥匙插入点火开关并
转动到“启动”位置时，会将电能传输到点火系统的其他部件。

2. 起动电机：起动电机把电能转化为机械能，带动发动机的曲轴
转动。

如此一来，能够完成引擎启动并开始运转。

3. 点火线圈：点火线圈是将电能转化为高压电能，以便产生混合
气的火花点燃。

当点火线圈接收到来自点火开关的电信号时，进而产
生高压电能，将火花塞内的间隙击穿，启动了内燃机。

4. 火花塞：点火线圈会将高压电流传到火花塞，引发混合气的燃烧，驱动曲轴转动。

这是汽车点火系统的基本工作原理。

点火系统需要经常进行维护，以确保它的正常工作。

例如，可以更换点火线圈和火花塞，检查点火
开关的电连接，检查并更换电池，保证汽车点火系统连续可靠的运行。

汽车点火系统的工作原理
汽车点火系统是引发和控制燃烧室中燃料混合物的点火过程的关键部件。

它的工作原理如下：
1. 电源供给：点火系统通过电瓶提供电源，维持其正常工作。

电瓶会将化学能转换为电能，以提供点火所需的高电压。

2. 点火线圈：汽车点火系统中的点火线圈会将电瓶提供的低电压转变为高电压。

这个高电压通常能达到几万伏特，以创建足够强的电弧来点燃燃料混合物。

3. 点火塞：点火塞是一个重要的组件，它通过两个电极（中心电极和侧电极）产生电弧。

当高电压通过点火塞时，电流会在电极之间产生火花。

4. 点火时机：点火系统的关键是正确的点火时机。

点火时机是指点火塞产生火花的时间，这通常由发动机控制单元(ECU)来控制。

ECU会根据车速、负载和发动机温度等参数来判断最佳点火时机。

5. 点火顺序：点火系统需要按照特定的顺序点火，以确保每个气缸内的燃料混合物都能被点燃。

这个顺序通常是根据发动机的设计和汽缸的排列确定的。

6. 点火能量管理：点火系统还需要根据运行状态的不同来管理点火能量。

例如，在发动机冷启动时，需要提供更强的点火能量来确保燃料混合物能快速燃烧。

总结起来，汽车点火系统通过电源供给、点火线圈、点火塞、点火时机、点火顺序和点火能量管理等组件和步骤来实现对燃料混合物的点火，从而驱动发动机正常运转。
