第4章柏拉图 77第4章柏拉图(Pareto Diagram)排列图一、前言由生产现场所收集到的数据，有效的加以分析、运用，才能成为有价值的数据。
而将此数据加以分类、整理并作成图表，充分的掌握问题点及重要原因，则是目前不可或缺的管理工具。
而最为现场人员广泛使用于数据管理的图表为柏拉图。
二、柏拉图的由来意大利经济学家V.Pareto(1848-1923)在1897年分析社会经济结构时，赫然发现国民所得的大部份均集中于少数人身上，于是将所得的大小与拥有所得的关系加以整理。
发现有一定的方程式可以表示，称为[柏拉图法则]。
1907年美国经济学者M.O.Lorenz使用累积分配曲线来描绘[柏拉图法则]，也就是经济学所谓的劳伦兹(Lorenz)曲线。
美国品管专家J.M.Juran(朱兰博士)将劳伦兹曲线应用于品管上，同时创出[Vital Few, Trivial Many] (重要的少数，次要的多数)的见解，并借用Pareto的名字，将此现象定为[柏拉图原理]。
[柏拉图]方法，由品管圈(QCC)的创始人日本石川馨博士介绍到品管圈活动中使用，而成为品管七大手法之一。

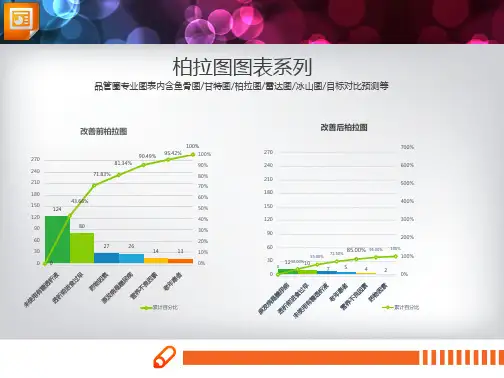

三、柏拉图的定义1.根据所搜集的数据，按不良原因、不良状况、不良项目、不良发生的位置等不同区分标准而加以整理、分类，从中寻求占最大比率的原因、状况或位置，按其大小顺序排列，再加上累积值的图形。
2.从柏拉图可看出那一项目有问题，其影响度如何，以判断问题的症结所在，并针对问题点采取改善措施，故又称为ABC图。
（所谓ABC分析的重点是强调对于一切事务，依其价值的大小而付出不同的努力，以获至效果；亦即柏拉图分析前面2-3项重要项目的控制）。
78 品管七大手法3.又因图的排列系按大小顺序排列，故又可称为排列图。
四、柏拉图的制作步骤1.柏拉图的制作方法步骤1:决定数据的分类项目。
分类的方式有:(1)结果的分类包括不良项目别、场所别、时间别、工程别。
(2)原因的分类包括材料别(厂商、成份等)、方式别(作业条件、程序、方法、环境等)、人员别(年龄、熟练度、经验等)、设备别(机械、工具等)等。
柏拉图制作方法
一、数据准备
如下图：
1、累计百分比第一行写0%
2、累计百分比第二行：
3、累计百分比第三行：
4、累计百分比后续讲第三行公式下拉。
5、累计百分比数据制作完啦：
6、X次轴数据：
二、图标制作
1、插入图表选择三维柱形图，
2、点击图片选择“选择数据”，添加数据，选择系列名称“累计百分比”，系列值
选择累计百分比下面数据：3、选中刚才添加的累计百分比你数据，点击右键选择“更改系列图标类型”，：
4、选择刚刚变的折线图，右键选择“数据系列格式”，系列选项中选择“次坐标
轴”
5、选择柱状图右键选择“数据系列格式”，系列选项中选择
6、选择折线图，选择布局——坐标轴——如下图进行选择：
7、点击次坐标轴，选择设置坐标轴格式，位置坐标轴选择“在刻度线上”
8、。
excel表格数据怎么制作柏拉图？
你还在为Excel柏拉图怎么制作⽽苦恼吗，今天⼩编教你Excel柏拉图怎么制作，让你告别Excel柏拉图怎么制作的烦恼。
更多Excel经验请关注⼩新Excel，如果帮到了你，请在上⽅给个投票谢谢⽀持。
好⼈⼀⽣平安。
先顶后看年薪百万，如果帮到了你，帮忙给个好评，这对⼩编很重要，万分感谢。
⼀、表格数据处理

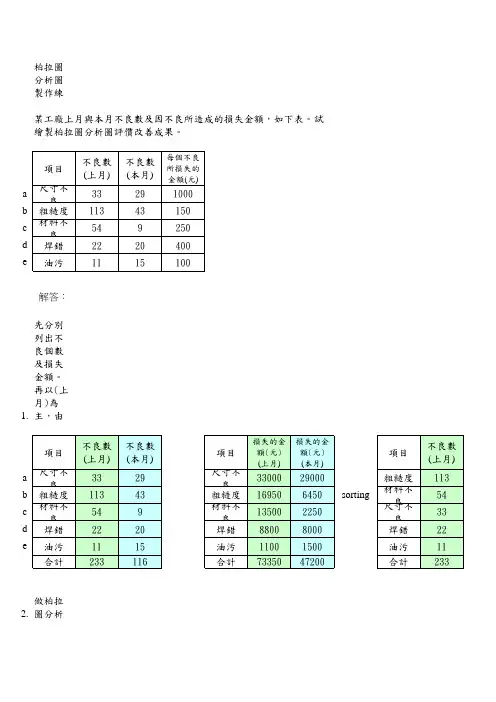

如图所⽰，频数排序，计算累计百分⽐。
图表制作使⽤前3列数据。
⼆、Excel柏拉图制作
1、选中数据区域——点击插⼊——推荐的图表——簇状柱形图。
2、点击图表⼯具（格式）——系列“累计百分⽐”——设置所选内容格式——次坐标轴。
3、右击——更改系列数据图表类型——累计百分⽐（折线图）。
4、点击图表⼯具(设计）——选择数据——轴标签区域（如图所⽰，把原来的拆分成两列，是柏拉图的横坐标轴的数据显⽰如图所⽰）
三、调整分类间距
1、如图所⽰，双击——设置数据系列格式——分类间距（0)。
2、右击——添加数据标签
3、双击⽹格线进⾏设置，如图所⽰。
四、柏拉图美化
1、添加标题和数据来源
字体（衬线字体：线条粗细不同，适合⼩号字体使⽤，投影时清晰度不⾼，⽆衬线字体：粗细相同，更适合⼤号字体时使⽤，投影时美观）
中⽂字体：微软雅⿊，⿊体
英⽂字体：Arial
数字字体：impact，Arial
2、添加背景⾊：以淡⾊调为主。
