10kV线路人工立杆作业指导书

10KV及以下电力线路架设作业指导书一、目的：指导电力工进行电力线施工作业。

二、适用范围：适用于10KV及以下电力线路架设作业。

三、电力外线架设作业规程：1 架空线路的立杆工程1.1 测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。

1.2 挖坑：按灰线位置及深度要求挖坑。

当采用人力立杆时，坑的一面应挖出坡道。

核实杆位及坑深达到要求后，平整坑底并夯实。

坑深允许偏差不超过50mm。

1.3 底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。

用线坠找出杆位中心，将底盘放平、找正。

采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。

然后用墨斗在底盘弹出杆位线。

1.4 横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。

应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。

B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。

紧固时，注意找平、找正。

然后，安装连板，杆顶支座抱箍、拉线等。

a. 1Kv以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。

10KV及以下线路的导线排列方式及线间距离应符合设计要求。

b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90 度转角杆及终端杆应装于拉线侧。

c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。

d.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。

e.用水泥砂浆将杆顶端严密封堵。

C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。

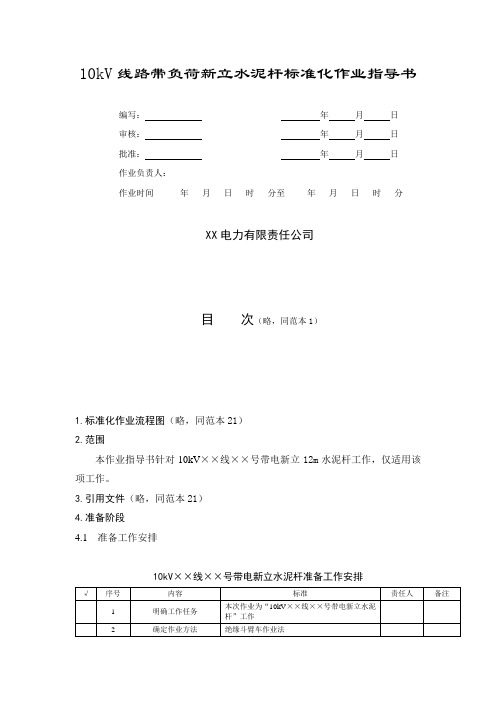

10kV线路带负荷新立水泥杆标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本21）2.范围本作业指导书针对10kV××线××号带电新立12m水泥杆工作，仅适用该项工作。

3.引用文件（略，同范本21）4.准备阶段4.1 准备工作安排10kV××线××号带电新立水泥杆准备工作安排4.2作业人员要求10kV××线××号带电新立水泥杆作业人员要求（略，同范本21）4.3工器具准备10kV××线××号带电新立水泥杆作业工器具准备工器具准备人：工器具收回人：年月日4.4 材料准备10kV××线××号带电新立水泥杆作业材料准备材料准备人：材料收回人：年月日√序号名称规格/编号单位准备数量实际回收数量备注1 水泥杆2 横担3 横担拉板4 圆钢抱箍5 B型铁抱箍6 垫铁7 高压绝缘子8 螺丝9 绑扎线注：准备的材料根据现场情况具体确定。

4.5 定置图及围栏图10kV××线××号带电新立水泥杆作业定置图及围栏图4.6 危险点分析及安全控制措施10kV××线××号带电新立水泥杆作业危险点分析及安全控制措施（略，同范本29）4.7 作业人员分工10kV××线××号带电新立水泥杆作业竣工（略，同范本21）5.作业阶段5.1 开工10kV××线××号带电新立水泥杆作业开工（略，同范本21）5.2 作业内容、步骤及工艺标准10kV××线××号带电新立水泥杆作业内容、步骤及工艺标准5.3 竣工10kV××线××号带电新立水泥杆作业竣工（略，同范本21）6. 总结阶段6.1 验收总结10kV××线××号带电新立水泥杆验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线××号带电新立水泥杆指导书执行情况评估（略，同范本3）。

10KV架设路线作业指导书一、任务背景随着电力行业的快速发展，10KV架设路线作业成为了一项重要的任务。

为了确保作业的安全和高效进行，制定一份详细的作业指导书是必要的。

本文将按照任务名称提供的要求，编写一份10KV架设路线作业指导书，以确保作业人员能够准确、规范地进行作业。

二、作业准备1. 工具准备- 绝缘手套：确保工作人员的安全，防止电击事故的发生。

- 钢丝绳：用于吊装路线杆塔和设备，确保安全坚固。

- 手持测量工具：如电压表、电流表等，用于测量路线电压和电流。

- 施工工具：如螺丝刀、扳手、电缆剥皮刀等，用于安装和连接路线设备。

2. 资料准备- 设计图纸：包括路线走向图、杆塔布置图等，用于指导作业人员的具体操作。

- 施工方案：详细描述了作业的步骤和要求，包括杆塔安装、路线连接等。

3. 人员准备- 作业人员：具备相关电力作业经验，熟悉操作规程和安全注意事项。

- 监督人员：负责指导作业人员，确保作业过程中的安全和质量。

三、作业步骤1. 杆塔安装- 根据设计图纸确定杆塔的位置和数量。

- 使用钢丝绳进行吊装，确保杆塔安装坚固。

- 按照施工方案的要求，进行杆塔的基础固定和调整。

2. 路线连接- 根据设计图纸确定路线的走向和连接方式。

- 使用绝缘手套和施工工具，进行路线设备的安装和连接。

- 使用手持测量工具，检测路线的电压和电流是否正常。

3. 安全检查- 检查杆塔和路线设备的安装是否坚固，有无松动或者损坏。

- 检查路线的绝缘状况，确保没有漏电风险。

- 检查接地装置，确保安全接地。

4. 试运行- 在安全的情况下，进行路线的试运行，检测路线的电流和电压是否正常。

- 检查路线设备的运行状态，确保没有异常情况。

四、安全注意事项1. 严格按照作业指导书和施工方案进行操作，不得擅自修改或者忽略。

2. 在进行作业前，必须进行安全培训，了解相关安全规定和操作流程。

3. 在作业过程中，必须佩戴绝缘手套，确保工作人员的安全。

4. 严禁在电力路线附近进行其他非相关作业，以免发生电击事故。

第8部分：配网工程
10kV线路人工立杆作业指导书
编码：DLGT-02
10kV线路人工立杆作业指导书
1适用范围
本作业指导书适用于广西电网公司所属各供电企业管辖范围内所有10kV线路人工立杆工作。

2 引用文件
中华人民共和国劳动法
中华人民共和国安全生产法
GB50173－1992 电气装置安装工程 35kV及以下架空电力线路施工及验收规范
DL409-1991 电业安全工作规程（电力线路部分）
DL/T602-1996 架空绝缘配电线路施工及验收规程
SD292-1988 架空配电线路及设备运行规程
Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准
Q/GXD 205.15－2006 广西电网公司配电运行管理标准
广西电网公司输电、配电、变电检修作业防高空坠落安全防护规则
3 作业准备
3.1 人员配备
3.2工器具
3.3消耗材料
4 安全风险及预控措施
备注：上表中空白处应根据现场危害辨识后相应补充其他风险及预控措施。

5 作业流程
作业流程见图1
图1 作业流程图
6 作业项目、方法及标准
7 检修记录
10kV线路人工立杆记录卡见附录A。

8 回顾与改进
本作业指导书由供电局线路运行维部门（所）针对执行情况按照每年一次进行总结回顾，并提出改进或修订意见报本局生产技术部汇总后上报广西电网公司生技部修编。

附录A
10kV线路人工立杆记录卡。

1 适用范围
本指导书适用于永春县供电有限责任公司10kV配电线路立、撤杆塔施工作业。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监［2005］83号电业安全工作规程（电力线路部分）
国家电网安监［2005］145号《国家电网公司电力生产事故调查规程》
SD 292-88 架空配电线路及设备运行规程
Q/FJGF-12018-2004 配电线路及设备检修规程
102403-2004 配电线路设计、安装技术规程
3 作业内容。

编号：至作 业 时 间：工作负责人： 审 核 人：一、10KV线路作业指导卡ZY/00012210003架设 10KV支线编 写 人：3页第5页第3页第5页第页第6页第3页第11页第3页第11页第4页第11页第5页第11页第5页1.7 人员分工.............一、作业前准备1.4 主要设备材料..........三、指导书执行情况评估...........1.5 主要设备材料.......... 3.1 指导书执行情况自评........1.6 现场补充危险点分析及安全控制措施..........3.2 管理单位评价......1.1 准备工作安排..........2.1 开工............... 1.2 作业现场示意图........ 2.2 作业程序............. 1.3 主要工器具............ 2.3 作业终结........... 项目部目 录一、作业前准备.............第二、作业阶段...............2、主要工器具工器具准备人：工器具回收人：_________________日期：______年_____月_ __日日期：_____年______月_____日材料准备人：_________________材料回收人：_________________3、主要设备材料4、5、6、二、作业阶段1、确定危险点及安全措施、现场补充安全措施、作业程序已进行讲解，工作班人员（签字）：3、三、验收总结召开班后会，对本次作业进行总结，进行技术资料整理归档，并对本次作业安全及质量进行评价。

（见班后会记录、指导书执行情况评估、作业项目质量报告）附:执行情况自评附:管理单位评价。

10kV及以下架空线路施工标准化作业指导书
一、适用范围：
本指导书适用于10kv及以下电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
《电气装置安装工程10kV及以下架空线路施工及验收规范》
《建筑电气工程施工质量验收规范》
《电气装置安装工程质量检验及评定规程》
《电力建设安全工作规程》（架空电力线路部分）
《国家电网工程施工工艺控制规范》
三、施工流程控制：
1.准备阶段
1.1工作任务
1.2施工作业现场简图：
1.3施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

1.4人员分工情况
注：若需增加请在表中“其他分工”栏中自行填写。

1.5工器具
注：若需增加请在表中“其他工器具”栏中自行填写。

1.6个人防护用品
注：若需增加请在表中“其他防护用品”栏中自行填写。

2. 安全风险及控制措施
2.1作业风险评估
注：若需增加请在表中“其他危害评估”栏中自行填写。

2.2危险点分析及安全控制措施
注：若需增加请在表中“其他危险点控制措施”栏中自行填写。

3.作业阶段
3.1作业前工作
3.2作业内容
注：若需增加请在表中“其他项目”栏中自行填写。

4．结束阶段
4.1质量检验
4.2 竣工验收。

10kV 线路配电线路新立更换电杆标准化作业指导书编写： __________年 ____月____日审核： __________年 ____月____日批准： __________年 ____月____日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司1.标准化作业流程图2.范围3.引用文件4.准备阶段5.作业阶段6.总结阶段1标准化作业流程图附录 C配电检修标准化作业流程图根据作业任务，组织相关人员勘察并填写作业票，研究安全组织措施、技术措施、危险点分析及预控措施准备阶填写停电申请单段根据作业任务、现场查勘作业票，编写标准化作业指导书并逐级审批，填写签发工作票召开班前会学习本作业指导书根据本作业指导书准备工具、材料由运行单位（现场许可人）根据操作票所列工作内容执行停电、验电、挂接地线作业履行许可手续阶段现场辅助安全措施开始作业并履行工作监护制召开班后会及时度总结当天工作、进行技术资料整理作业结束，对作总归档，并对本次作业现场检查验结业进行评价收无误后，拆除阶接地线及现场段对指导书的符合辅助安全措施性、科操作性进行评估，提出改进意履行工作终结手续见恢复送电2.范围本作业指导书针 10kV ××线××号配电线路停电新立、更换电杆工作，，仅适用于该项工作。

3引用文件1.《安全生产工作管理规定》国家电网总（2003）407 号2.《电力安全工作规程》（电力线路部分）3. DL409—1991《电力安全工作规程》（热力机械部分）4.《电力建设安全工作规程》5.《架空配电线路及设备运行规程》6．《架空配电线路设计技术规程》4.准备4.1准备工作安排10kV××线××号配电线路新立(更换 )电杆作业工作安排√序号内容标准责任人备注1明确操作任务本次作业为 10kV ××线××号配电线路停电新立电杆工作2确定作业方法1）吊车2）抱杆3审核并签发操作票1）审核操作票填写的正确性；2）交工作许可人进行签发1）组织学习本次作业的作业指导书；4召开班前会2）做好危险点分析；3）交代安全注意事项；4）交代员工分工4.2作业人员要求10kV ××线××号配电线路新立及更换电杆作业人员要求√序号内容1作业人员的精神状态饱满，无社会干扰及思想负担2现场工作人员除指定联系人外，其他作业人员在作业期间不准使用通信设备3所有工作人员有安全上岗证。

编号：Q/XXX 配电线路杆塔组立工作作业指导书编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时公司〔局〕XXX 供电分局1.适用范围适用于公司10KV〔6KV〕线路杆塔组立工作2.引用文件DL. 409-1991 电业平安工作规程〔电力线路部份〕SDJ. 206-87 66KV 及以下架空电力线路设计标准电气装置安装工程 35KV 及以下架空电力线路施工及验收标准DL/T601-1996 架空绝缘配电线路设计技术规程DL/T602－1996 架空绝缘配电线路施工及验收标准3.预备工作预备工作安排序号内容标准责任人备注1现场勘察、定位勘察作业四周环境，确定杆塔组立方法及器具，道路及周边行人、车辆通行状况，与带电线路安全距离，推断是否需要线路停电或承受带电作业方法2组织现场作业人员学习指导书把握整个操作程序，理解工作任务及工作中的危急点及把握措施人员要求序号内容责任人备注序号 名称 型号 单位 数量 备注1混泥土电杆10 米基1工器具序号1 名称安全围栏 型号规格 单位套 数量1 备注2 吊车 8T台 1 3 钢丝绳套 个 2 4 脚扣 付 2 5 安全帽 顶 5 6 大棕绳条 2 7 铁锹、撬杠、扁铲、挖勺、杵子套 1 8抱杆付1材料1 起重人员必需持有效上岗证2作业人员周期体检合格，精神状态良好2混泥土电杆12 米基13混泥土电杆15 米基1危急点分析序号内容1施工位于交通道路边，行人及车辆较多2立杆上方有带电线路运行，留意带电距离3登杆前杆基必需回土夯实，防止倒杆作业人员造成高空坠落平安方法序号内容1在施工现场装设安全围栏，悬挂警示牌，安排专人指挥过往车辆及行人。

2立杆要设专人指挥，工作人员要明确分工，统一信号，听从指挥。

杆下工作人员应戴安全帽。

3上方有带电线路运行，杆头包绝缘布，立杆过程中留意与上方导线安全距离。

4立杆过程中杆坑内严禁有人工作，除指挥人员外其他人员应远离倍杆高的距离以外。
