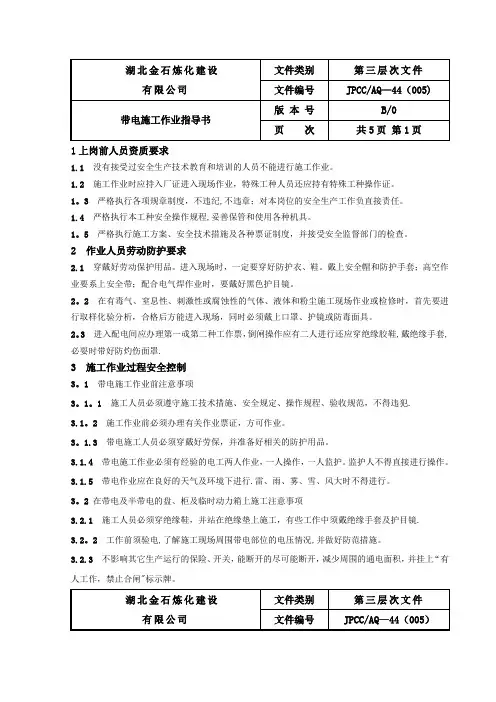

配电线路单车带电立杆作业指导书

1上岗前人员资质要求 1.1 没有接受过安全生产技术教育和培训的人员不能进行施工作业。

1.2 施工作业时应持入厂证进入现场作业，特殊工种人员还应持有特殊工种操作证。

1。

3 严格执行各项规章制度，不违纪,不违章；对本岗位的安全生产工作负直接责任。

1.4 严格执行本工种安全操作规程,妥善保管和使用各种机具。

1。

5 严格执行施工方案、安全技术措施及各种票证制度，并接受安全监督部门的检查。

2 作业人员劳动防护要求2.1 穿戴好劳动保护用品。

进入现场时，一定要穿好防护衣、鞋。

戴上安全帽和防护手套；高空作业要系上安全带；配合电气焊作业时，要戴好黑色护目镜。

2。

2 在有毒气、窒息性、刺激性或腐蚀性的气体、液体和粉尘施工现场作业或检修时，首先要进行取样化验分析，合格后方能进入现场，同时必须戴上口罩、护镜或防毒面具。

2。

3 进入配电间应办理第一戓第二种工作票，倒闸操作应有二人进行还应穿绝缘胶鞋,戴绝缘手套, 必耍时带好防灼伤面罩.3 施工作业过程安全控制3。

1 带电施工作业前注意事项3。

1。

1 施工人员必须遵守施工技术措施、安全规定、操作规程、验收规范，不得违犯.3.1。

2 施工作业前必须办理有关作业票证，方可作业。

3。

1.3 带电施工人员必须穿戴好劳保，并准备好相关的防护用品。

3.1.4带电施工作业必须有经验的电工两人作业，一人操作，一人监护。

监护人不得直接进行操作。

3.1.5 带电作业应在良好的天气及环境下进行.雷、雨、雾、雪、风大时不得进行。

3。

2 在带电及半带电的盘、柜及临时动力箱上施工注意事项3.2.1 施工人员必须穿绝缘鞋，并站在绝缘垫上施工，有些工作中须戴绝缘手套及护目镜.3.2。

2 工作前须验电,了解施工现场周围带电部位的电压情况,并做好防范措施。

3.2.3 不影响其它生产运行的保险、开关，能断开的尽可能断开，减少周围的通电面积，并挂上“有人工作，禁止合闸"标示牌。

3。

2.4 施工人员将施工部位与带电体可加隔板隔离，以防短路事故。

线路架设作业指导书1.目的：指导电力工进行电力线施工作业。

2.适用范围：适用于xx10千伏线路工程电力线路架设作业。

3.电力外线架设作业规程：3.1?架空线路的立杆工程3.1.1测位：按设计坐标及标高测定坑位与坑深，钉好标桩，撒好灰线。

3.1.2?挖坑：按灰线位置及深度要求挖坑。

当采用人力立杆时，坑的一面应挖出坡道。

核实杆位及坑深达到要求后，平整坑底并夯实。

坑深允许偏差不3.1.3?底盘就位：用大绳拴好底盘，立好滑板，将底盘滑入坑内。

用线坠找出杆位中心，将底盘放平、找正。

采用现浇底盘时，将搅拌好的混凝土倒入坑内，再找平，拍实。

然后用墨斗在底盘弹出杆位线。

3.1.4?横担组装A、将电杆、金具等分散运到杆位，并对照图纸核查电杆、金具等的规格和质量情况。

应大于+100mm，－50mm；双杆的两杆坑深度高差不应大于20mm。

B、用支架垫起杆身的上部，量出横担安装位置，套上抱箍，穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。

紧固时，注意找平、找正。

然后，安装连板，杆顶支座抱箍、拉线等。

a.1KV以下线路的导线排列方式可采用水平排列；最大档距不大于50m时，导线间的水平距离为400mm，但靠近电杆的两导线间的水平距离不应小于500mm。

10KV及以下线路的导线排列方式及线间距离应符合设计要求。

b.横担的安装：当线路为多层排列时，自上而下的顺序为：高压、动力、照明、路灯；当线路为水平排列时，上层横担距杆顶不宜小于200mm；直线杆的单横担应装于受电侧，90度转角杆及终端杆应装于拉线侧。

c.螺栓的穿入方向一般为：水平顺线路方向，由送电侧穿入；垂直方向，由下向上穿入，开口销钉应从上向下穿。

b.使用螺栓紧固时，均应装设垫圈，弹簧垫圈，且每端的垫圈不应多于2个；螺母紧固后，螺杆外露不应少于2扣，但最长不应大于30mm，双螺母可平扣。

c.用水泥砂浆将杆顶端严密封堵。

C、安装针式绝缘子，并清除表面灰垢、附着物及不应有的涂料。

电力登杆作业指导书1适用范围本指导书适用于电力登杆作业。

2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）3风险识别与管控3.1风险识别3.1.1登杆作业存在高空坠落危险。

3.1.2登杆作业存在触电危险。

3.2管控措施3.2.1工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔(验电器)、手套和工具袋，明确所分担的作业任务和作业安全事项。

3.2.2登杆前检查登高工具、安全腰带、安全帽、工作绳，并确认完好。

3.2.3雨雪天气或杆上结冰攀登电杆时，原则上使用登高板作业，使用脚扣时必须采取安全措施，以防脚扣打滑。

3.2.4登杆前确认电杆和人员活动范围与电气化铁路接触网、供电线路及其它电力设备平行交叉安全距离是否符合要求。

3.2.5登杆前，作业人员应首先确认所登电杆是否在作业范围内，杆号是否与工作负责人（工作执行人）工作布置的杆号相一致，并通过对讲机与工作负责人（工作执行人）确认无误。

杆号不清，严禁登杆。

3.2.6第一个作业人员登杆时应使用验电器验明无电后，将已接地的接地线对已停电的设备进行三相短路封线。

3.2.7后续登杆的作业人员应在看到连续导线其他电杆上已有作业人员登杆并确认安全措施已采取后方可登杆。

每一登杆者接近停电设备或导线前均必须进行验电。

3.2.8孤立电杆或作业距离较远在连续导线其他电杆上看不到其他作业人员登杆时应使用验电器验明无电后并确认安全措施已采取后方可登杆。

3.2.9设备复杂处所登杆时应一人登杆一人监护。

3.2.10 登杆时使用梯子要有人扶持，梯子脚跟部应有防滑装置，梯子应有足够的强度并符合安全要求4作业程序4.1登杆前准备工作4.1.1登杆前作业人员应带好所需的工具和材料。

4.1.2攀登新立的电杆时，应检查电杆的埋设深度是否符合标准，回填土是否夯实。

4.1.3冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施后，方能登杆。

电力施工作业指导书一、杆上电器设备安装1、杆上电气设备的安装符合下列规定：(1) 安装应坚固可靠；(2) 电气连接处均应涂电力复合脂，且接触密切。

不同金属材质连接时应有过渡措施。

2、杆上变压器安装符合下列规定：(1) 油枕油位正常；外壳干净；(2) 接地电阻≤4Ω；(3) 呼吸孔道通畅。

(4) 安装水平，排线整齐。

(5) 本工程双杆变台全部采用T接(6) 引下线采用BLV-35mm2塑料绝缘线。

(7) 低压配线采用的电缆经保护钢管下地进入配电箱。

保护钢管采用G50，上端用煨弯机煨出90°弯头，并用橡皮泥封堵。

(8) 低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。

(9) 具体各横担及设备的安装位置及方式见附图1(10) 低压侧宜面向宜检修侧。

(11)变压器固定横担见附图(12) 工作接地使用BLV-50~90mm2 。

3、跌落式熔断器安装符合下列规定：(1) 转轴灵便，熔管不应有吸潮膨胀或者弯曲现象；(2) 熔管轴线与铅垂线交角为15°～30°，水平相间距不应小于500mm。

(3) 上下引线压紧，与路线导线连接密切。

(4) 引上及引下线采用BLV-35mm2塑料绝缘线。

(5) 安装高度离地面不宜超5米。

(6) 采用M10*40的不锈钢螺栓连接引线。

4、杆上隔离开关的安装应符合下列规定：(1) 操作机构灵便。

操作机构距地面1.2m。

操作杆要根据实测数据下料。

本工程不采用隔缆杆，其操作机构安装于终端杆方向的反侧。

(2) 合闸时接触密切，分闸后应有不小于200mm的空气间隙。

三极隔开的动作不同期值不应大于5mm。

(3) 隔开抱箍的安装位置及材料选用见附表。

(4) 隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连。

既本线压镀锡铜接线端子与隔离开关相连，此外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。

5、杆上避雷器安装应符合下列规定：(1) 罗列整齐，相间距离，1-10KV时不小于350mm；1KV以下时不小于150mm。

接触网工程立杆作业施工作业指导书第一节工程列车的任务工程列车又叫安装列车（简称安列），它是接触网施工机械化的基本骨干力量。

目前，它主要担当接触网立杆、装卸杆、工地搬迁等任务，随着机械化程度的提高，它将担当支柱整正、支柱装配、架线等工作，形成工程列车流水作业线，以加快电气化铁路的建设。

第二节装卸杆作业接触网杆的装卸作业是由工程列车上履带式吊车进行吊装，由超重装卸工配合完成。

当装卸作业任务量比较大时，应由地面上的吊车进行吊装。

一、支柱吊装方法装卸作业地点应事先与车站协商确定，一般选择在专用线或行车不太繁忙的铁路线周围，作业地点地面平坦坚实，作业范围内不影响装卸作业的障碍物。

装卸杆作业的支柱吊装方法一般采用平吊，平吊又分为单面两点平吊和一点平吊，前者适应于钢筋混凝土支柱，后者适应于钢柱。

钢筋混凝土支柱吊装时，将两个长度相等并套有橡皮的钢丝套子分别套在钢筋混凝土支柱根部的第一个腹孔和顶部的第二个腹孔，杆子小面朝上，然后起吊。

为了方便立杆，在吊装混凝土软横跨支柱时，必须将主筋少的一侧放在上面。

往工程列车上装杆时，应按立杆顺序进行，先立的后装，后立的先装。

二、装卸作业操作要领1、准备工作（1）、检查起重机在平板车上（或地面上）是否稳定。

（2）、清除起重机有效半径有、效高度以外5米范围内的障碍物，以免防碍操作和发生事故。

（3）、启动发动机，检查各仪表、传动、制动、保险装置是否正常，有无异响，并经过试运转，确认安全。

（4）、若往工程列车装杆时，由专人检查支柱有无合格证明，没有合格证明的产品，不能装上工程列车。

（5）、当一切准备工作妥当后，指挥人员鸣笛示意，准备开始作业。

2、起吊（1）、司机、挂摘钩人员必须与指挥人员密切配合，严格按照指挥人员发出的信号（口哨或手势）进行操作，如发现指挥信号不清或错误，以及其他事项不合乎规定时，有权拒绝执行，并采取措施防止发生事故。

（2）、挂好钢丝绳套，装卸杆时吊钩中心应垂直通过被吊支柱重心，当支柱吊起离地面20~50厘米时，须停车检查。

乃东县农网改造升级工程一标电杆组立施工作业指导书重庆电力建设总公司二零一六年七月二十五日批准：日期：审核：日期：编制：日期：一编制依据㈠本工程采用主要技术规范（但不限于）如下：1．《10kV及以下架空配电线路设计技术规程（DL/T5220-2005）》2.《农村电网改造升级技术原则》3.《10KV及以下配电线路工程图集》第三版2005-084.《架空绝缘配电线路工程图集》上册、下册2003-95.《建筑工程施工质量验收统一标准》GB50300-20016.《建筑电气工程施工质量验收规范》GB50303-20027.《电力建设安全健康与环境管理工作规定》（国电2008版）8.《电力建设安全工作规程（架空电力线路部分）（DL5009.2-2004）》9.《建设工程项目管理规范（GB/T50326-2006）》10.《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》国家电网基建[2005]403号11.《国家电网公司输变电工程安全文明施工标准化图册》12.国电基建【2011】146号文《国家电网公司输变电工程达标投产考核办法》13.《西藏自治区电力公司“输变电工程施工安全措施补助费、文明施工措施费”管理实施细则》区电建[2007]431号14.国家电网公司、西藏自治区电力公司其他有关制度、规定㈡本工程采用的主要技术规范，规定如被新规范替代，则执行新规范。

㈢本工程施工图设计文件。

二工程概况及特点建设规模：工程涉及乃东结巴乡、多颇章乡、亚堆乡和索珠乡四个乡镇，架设10KV架空线路总长度56.65公里（新建17.75公里，改造38.9公里）新建10KV电缆线路0.4公里，改造0.4KV线路总长度87.17公里，改造0.22KV线路总长度为79公里，改造配电变压器59台，总容量为8975KVA，改造户表工程4166户；改造变电站2座。

三立杆施工作业人工立10KV及以下线路水泥杆标准作业流程图办理批准工作手续现场勘察前期准备召开班前会准备材料工器具出发前检查现场准备起立抱杆起立电杆回填夯实召开班后会资料归档（1）、办理批准工作手续。

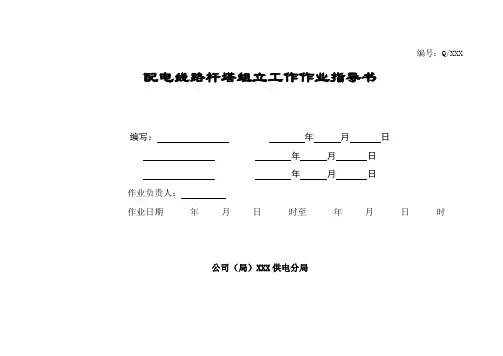

编号：Q/XXX 配电线路杆塔组立工作作业指导书
编写：年月日
年月日
年月日
作业负责人：
作业日期年月日时至年月日时
公司（局）XXX供电分局
1.适用范围
适用于公司10KV（6KV）线路杆塔组立工作
2.引用文件
DL. 409-1991 电业平安工作规程（电力线路部份）
SDJ. 206-87 66KV及以下架空电力线路设计标准电气装置安装工程35KV及以下架空电力线路施工及验收标准DL/T601-1996 架空绝缘配电线路设计技术规程
DL/T602－1996 架空绝缘配电线路施工及验收标准
3.预备工作
预备工作安排
人员要求
工器具
材料
危险点分析
平安方法
作业分工
4.工作
动工
作业内容及标准
完工
消缺记录
验收总结
指导书执行情形评估
5.附录
现场情形说明。

2012年景谷县农网改造升级工程10kV及以下项目电杆组立作业指导书云南省普洱市均焱送变电工程有限公司年月编写：审核：批准：目录一、编制说明： (4)二、施工日期 (4)三、施工地点及主要工程量 (4)四、施工项目及负责人 (4)五、施工计划安排 (5)六、施工组织 (6)1、架子队主要人员 (6)2、材料 (7)3、主要工机具 (6)七、施工方法及流程 (6)1、工艺流程 (7)2、具体施工方法 (7)1)施工准备 (7)2)杆坑开挖 (7)3)电杆运输 (7)4）电杆组立 (8)5）金具安装及拉线制作 (8)6)导线架设 (8)7）自检 (9)八、施工要点 (9)九、质量保证措施 (11)十、安全保证措施 (12)十一、施工环保、水土保持措施 (13)一、编制说明：1、本指导书适用于2012景谷县年农网改造升级电杆组立、金具安装、导线架设施工；2、本指导书根据《农村电网建设与改造技术导则》、《35kV及以下架空电力线路施工及验收规范》QB50173—92、《电业安全工作规程（电力线路部分）》及相关规范编制而成。

二、施工日期2013年12月30日止本工程结束三、施工地点及主要工程量1、施工地点：景谷县2、主要工程数量：2012景谷县年农网改造升级工程包括71个行政村273个自然村，共计273个工程项目；共计10kV架空线路241.22 km，其中架空绝缘线路3.23 km，裸导线237.99 km；0.4kV架空线路243.39 km，其中架空绝缘线路243.39 km；0.22kV架空线路89.24 km，其中架空绝缘线路89.24 km；接户线291.31 km；变压器261 台，容量22550 kVA，户表改造12934 户。

四、施工项目及负责人施工项目：电杆组立架子队负责人: 周幸福现场负责人:饶建海施工技术负责人：罗兴武安全质量负责人：沈沅五、施工计划安排具体施工计划时间根据开工日期来确定。

人工立杆作业指导书1适用范围本指导书适用于立杆作业。

2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.3《铁路电力设备安装标准》（80）铁机字1817号第三版。

3安全风险提示3.1风险识别3.1.1立杆作业存在触电危险。

3.1.2立杆作业存在起重伤害危险。

3.1.3装卸、运输电杆存在滚动压伤危险。

3.2管控措施3.2.1严格执行“二票一簿”制度，办理好要令许可，并做好安全预想。

3.2.2立杆范围内有接触网供电线路、电力架空线路，必须事先按规定办理好停电手续及做好安全防护。

3.2.3工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔(验电器)、手套和工具袋。

3.2.4作业前检查抱杆、钢丝绳、葫芦（或链条葫芦）、钢丝绳顶梢、钢丝绳夹头、卸扣、绳索、绞车等工具的承载力是否符合要求，各种用具均必须牢固可靠。

绞车、葫芦等起重机具的转动部分要灵活。

3.2.5电杆起吊离地后，在电杆根部下坑前，抱杆下禁止有人站立。

3.2.6装卸电杆应防止散堆伤人，多人抬杆必须同肩专人指挥，步调一致，起防电杆时应相互呼应。

3.2.7牵引电杆上山所用的绳索不得与地面摩擦，爬山线路两侧5米以内不准有人停留或通过，滚动电杆时应防止压伤手脚。

4 作业程序4.1作业前准备14.1.1准备好作业所需的工具材料。

4.1.2根据实际设置驻站联络员。

4.2作业内容及要求4.2.1专人统一指挥，合理安排人员，明确分工。

4.2.2列队布置当天施工内容，作业方法，开展安全预想，服从统一指挥。

4.2.3清除立杆作业面障碍物。

4.2.4将电杆根部拨移到电杆坑口，画好电杆埋设标志线。

4.2.5打入承力钢钎前，应确认地下没有管线。

4.2.6立好抱杆，调整好抱杆的方向、角度，把抱杆前后的绳索（或钢丝绳）固定在预先打好的钢钎或牢固的基础构架上。

4.2.7按适当的位置固定好绞车，绞车与新立杆的位置保持安全距离（大于杆高加3米）。
