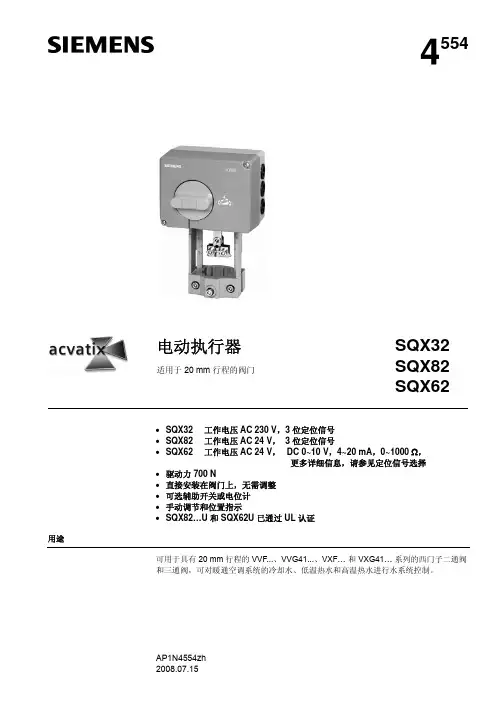

AP1N4554zh 2008.07.154554电动执行器适用于 20 mm 行程的阀门SQX32 SQX82 SQX62• SQX32 工作电压 AC 230 V ，3 位定位信号 • SQX82 工作电压 AC 24 V ， 3 位定位信号• SQX62 工作电压 AC 24 V ， DC 0~10 V ，4~20 mA ，0~1000 Ω， 更多详细信息，请参见定位信号选择 • 驱动力 700 N• 直接安装在阀门上，无需调整 • 可选辅助开关或电位计 • 手动调节和位置指示•SQX82…U 和 SQX62U 已通过 UL 认证用途可用于具有 20 mm 行程的 VVF...、VVG41...、VXF… 和 VXG41… 系列的西门子二通阀和三通阀，可对暖通空调系统的冷却水、低温热水和高温热水进行水系统控制。

2/10西门子楼宇科技 电动执行器AP1N4554zh 暖通空调产品2008.07.15型号概览型号 工作电压定位信号运行时间（开和关）（秒）SQX32.00 150SQX32.03 AC 230 V35 SQX82.00 150 SQX82.03 三位35SQX62AC 24 V DC 0–10 V 和／或 0~1000 Ω, DC4~20 mA35SQX82… 和 SQX62 的特殊 UL 认证版本可用，型号的后缀为 U （例如 SQX62U ）型号 描述 用于下列执行器安装位置1)ASC9.5 辅助开关 ASC9.4 辅助开关对ASZ7.4 辅助开关和电位计 1000 ΩSQX32…、SQX82 1 x ASC9.5 或 1 x ASZ7.4 或 1 x ASC9.4ASZ6.5电子阀杆加热元件 AC 24 VSQX32…、SQX82…、SQX62 1 x ASZ6.51)一次只能在执行器中安装 1 个附件。

例外：ASZ6.5 电子阀杆加热元件安装在执行器和阀门之间。

订货时，请指定数量、品名和型号和所需的附件。

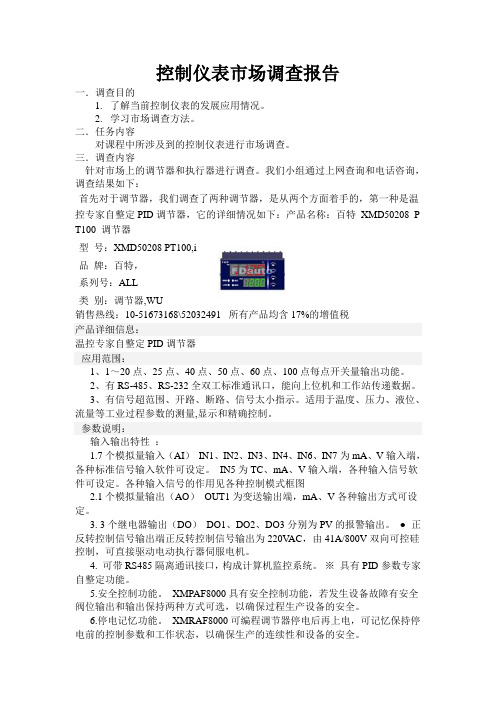

控制仪表市场调查报告一．调查目的1.了解当前控制仪表的发展应用情况。

2.学习市场调查方法。

二．任务内容对课程中所涉及到的控制仪表进行市场调查。

三．调查内容针对市场上的调节器和执行器进行调查。

我们小组通过上网查询和电话咨询，调查结果如下：首先对于调节器，我们调查了两种调节器，是从两个方面着手的，第一种是温控专家自整定PID调节器，它的详细情况如下：产品名称：百特XMD50208 P T100 调节器型号：XMD50208 PT100,i品牌：百特，系列号：ALL类别：调节器,WU销售热线：10-51673168\52032491 所有产品均含17%的增值税产品详细信息：温控专家自整定PID调节器应用范围：1、1～20点、25点、40点、50点、60点、100点每点开关量输出功能。

2、有RS-485、RS-232全双工标准通讯口，能向上位机和工作站传递数据。

3、有信号超范围、开路、断路、信号太小指示。

适用于温度、压力、液位、流量等工业过程参数的测量,显示和精确控制。

参数说明：输入输出特性：1.7个模拟量输入（AI）IN1、IN2、IN3、IN4、IN6、IN7为mA、V输入端，各种标准信号输入软件可设定。

IN5为TC、mA、V输入端，各种输入信号软件可设定。

各种输入信号的作用见各种控制模式框图2.1个模拟量输出（AO）OUT1为变送输出端，mA、V各种输出方式可设定。

3. 3个继电器输出（DO）DO1、DO2、DO3分别为PV的报警输出。

● 正反转控制信号输出端正反转控制信号输出为220V AC，由41A/800V双向可控硅控制，可直接驱动电动执行器伺服电机。

4. 可带RS485隔离通讯接口，构成计算机监控系统。

※具有PID参数专家自整定功能。

5.安全控制功能。

XMPAF8000具有安全控制功能，若发生设备故障有安全阀位输出和输出保持两种方式可选，以确保过程生产设备的安全。

6.停电记忆功能。

XMRAF8000可编程调节器停电后再上电，可记忆保持停电前的控制参数和工作状态，以确保生产的连续性和设备的安全。

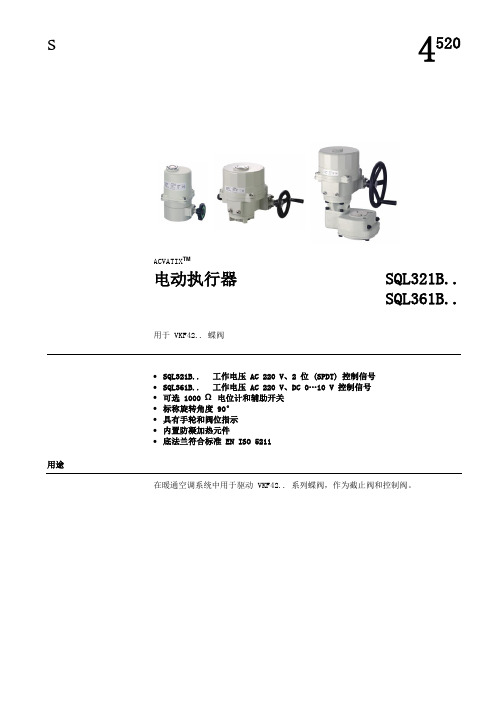

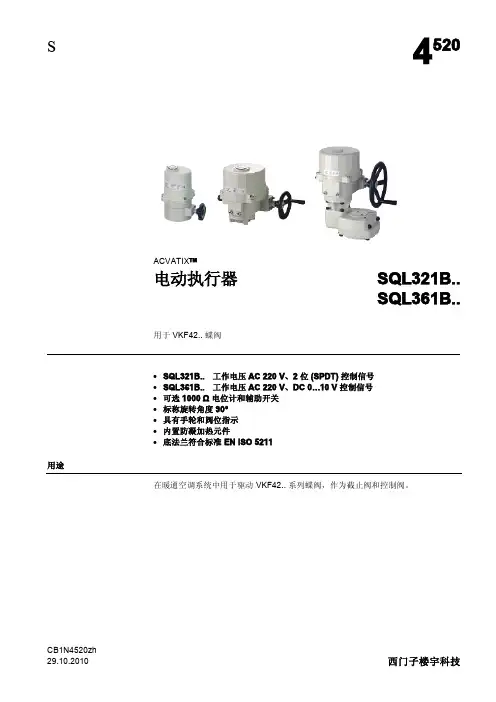

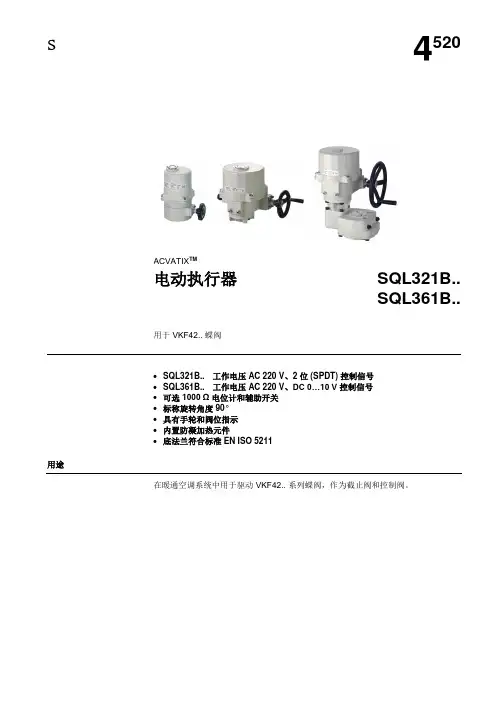

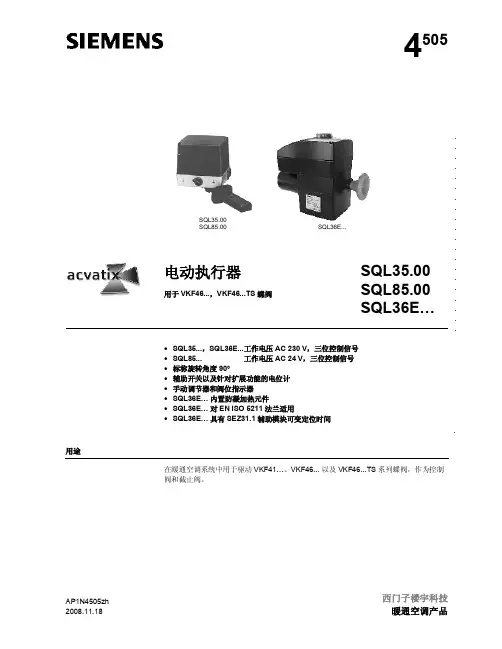

s4520ACVATIX TM电动执行器SQL321B..SQL361B..用于 VKF42.. 蝶阀•SQL321B.. 工作电压 AC 220 V、2 位 (SPDT) 控制信号•SQL361B.. 工作电压 AC 220 V、DC 0…10 V 控制信号•可选 1000 Ω电位计和辅助开关•标称旋转角度90°•具有手轮和阀位指示•内置防凝加热元件•底法兰符合标准 EN ISO 5211用途在暖通空调系统中用于驱动 VKF42.. 系列蝶阀，作为截止阀和控制阀。

型号概览订货执行器、蝶阀和附件均须单独定购。

订货时请注明数量、产品名称和型号。

执行器、附件和蝶阀均为分开包装，单独供货。

请参阅第 12 页的“版本编号”。

设备组合1)SQL321B..、SQL361B.. 电动执行器可直接安装在 VKF42.. 蝶阀上。

∆p s 是指在保证电动蝶阀可安全关闭的情况下，阀门两端的最大允许差压（关闭压差）。

示例交付 版本编号机械设计执行器由控制器的开/关信号 (SPDT) 或DC 0…10 V 控制信号驱动，并产生旋转运动，通过驱动器送至阀门。

执行器无需维护。

此类执行器具有可逆异步电机，可通过齿轮系驱动主轴，然后由主轴带动蝶阀的方轴。

型号 SQL321B25 手轮主轴上安装了弹簧，因此必须保持手轮推入才能手动操作。

对于其他型号，手轮则直接连接到蜗杆轴上。

执行器旋转角度为90°，适用于西门子 VKF42.. 系列蝶阀。

在自动运行过程中，行程受两个内置行程开关限制。

为了防止壳体内部温度低于露点温度，执行器配有内置加热元件。

1 位置指示2 接线盒3 外壳（电机在壳内）4 手轮5 EN ISO 5211 法兰连接调校为了确定阀板在阀门中的位置是全关“0%”或全开“100%”，对于调节型执行器，建议在首次调试时进行调校。

前提条件•执行器已安装在蝶阀上•通过手轮旋转执行器至半开位置•打开外壳步骤操作PCB 上的 LED 灯执行器的动作1.电源•电源接入执行器端子 1 和 2•未接收到控制信号亮执行器旋转到“0%”（全关）行程位置2.开始调校•按住 S2 按钮 5 秒钟暗执行器在“0%”（全关）行程位置保持不动3.0%（全关）位置•按 S6 按钮•存储“0%”（全关）行程位置的值 亮→暗松开 S6 按钮时，执行器旋转到“100%”（全开）行程位置•等待，执行器旋转到全开行程位置4.100%（全开）位置•按 S7 按钮•存储“100%”（全开）行程位置的值亮松开 S7 按钮时，执行器旋转到“0%”（全关）行程位置•等待，执行器旋转到全关行程位置5.完成调校•按 S6 按钮•调校完成闪烁执行器在“0%”（全关）行程位置保持不动执行器根据控制信号 Y 指示的位置旋转，PCB 上的 LED 灯亮。

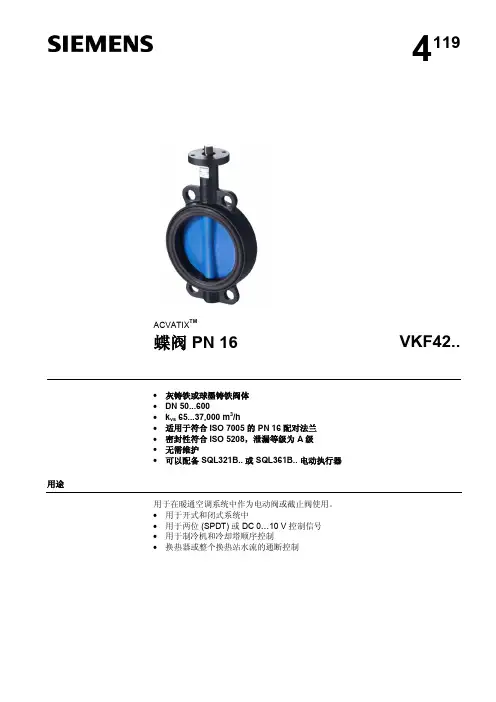

s4119ACVATIX TM蝶阀 PN 16 VKF42..∙灰铸铁或球墨铸铁阀体∙DN 50 (600)∙k vs 65...37,000 m3/h∙适用于符合 ISO 7005 的 PN 16 配对法兰∙密封性符合 ISO 5208，泄漏等级为 A 级∙无需维护∙可以配备 SQL321B.. 或 SQL361B.. 电动执行器用途用于在暖通空调系统中作为电动阀或截止阀使用。

∙用于开式和闭式系统中∙用于两位 (SPDT) 或DC 0…10 V 控制信号∙用于制冷机和冷却塔顺序控制∙换热器或整个换热站水流的通断控制型号概览1)蝶阀全开时所推荐的最大流速k vs当蝶阀全开 (H 100)、阀门前后压差为 100 kPa (1 bar) 时，5 °C 至 30 °C 的冷却水每小时流过蝶阀的额定流量订货蝶阀和执行器必须分别定购。

订货时请注明数量、产品名称和型号。

蝶阀和执行器均为分开包装，单独供货。

请参阅第 8 页“版本编号”。

设备组合SQL321B..、SQL361B.. 电动执行器可直接安装在 VKF42.. 系列蝶阀上。

∆p s 在保证电动蝶阀可安全关闭的情况下，阀门两端的最大允许差压（关闭压差）。

示例交付 版本编号执行器概览机械设计灰铸铁或球墨铸铁阀体，带有 EPDM 阀座和上下轴设计。

阀座也用作法兰间的密封，介质和阀体之间因此没有接触。

阀门内有一个可旋转的阀板（旋转角度 360°）。

阀板的位置由位于阀轴顶部的槽口指示。

选型流量曲线图V 时的压差V = 蝶阀全开时 (H100) 的体积流量100100 kPa = 1 bar ≈ 10 mWC1 m3/h = 0.278 l/s 水温为 20 °C流量特性流量 k v / k v s旋转角度 [°]工程注意事项单侧安装可能允许的压差：700 kPaVKF42.. 蝶阀可以双向调节水流。

要避免蝶阀上的压力冲击，在启动泵之前，VKF42.. 必须驱置于完全打开的位置（手动或通过定位信号 Y14）。
