回转式三分仓空预器工作原理好嘞，今天咱们聊聊回转式三分仓空预器，听起来是不是有点拗口？别担心，咱们用轻松的方式来捋一捋这个家伙的工作原理。
说到空预器，大家可能想问，什么是空预器啊？简单来说，它就是在锅炉里，给空气“打打气”的一个设备，能让锅炉燃烧得更高效、更环保。
这就像是给你爱吃的炖菜加点儿调料，让味道更浓郁，绝对不能少。
回转式三分仓空预器，它的名字听上去有点高大上，但其实它的工作原理很简单，咱们来拆解一下。
想象一下，你有一个大碗，里面放着三种不同的食材。
锅炉的工作就像是这大碗，空气、燃料和水就是那三种食材。
而回转式空预器就像是个聪明的厨师，能够把这三种食材按照最佳的比例和顺序混合在一起。
这家伙的构造也不复杂，通常分成三个部分。
第一个部分就是空预器的本体，里面有个转动的部分。
这个转动的部分就像你搅拌碗里的食材，搅拌得越均匀，做出来的菜就越好吃。
它的转动能把进来的空气和锅炉里的烟气有效地进行热交换。
这样一来，空气在进入锅炉之前，就已经吸收了一部分热量，温度提高了，燃烧的时候就能更加充分，效果杠杠的。
然后咱们再说说它的运作过程。
想象一下，这个空预器就像是在给锅炉“预热”。
空气一进来，就像走进了个暖房，立刻感到温暖。
空气经过热交换器，被加热后，再被送到锅炉，锅炉里面的燃料一见到这种热空气，立刻就能焕发出最佳状态，燃烧得特别旺。
就好比你在寒冷的冬天喝上一杯热腾腾的汤，立刻感觉到浑身都暖和了。
锅炉在这种状态下燃烧，热效率大大提高，省煤又省电。
还有一点很重要，这家伙的运转是十分稳定的。
它在工作的时候，转速是可以调节的，根据锅炉的需求自动进行调整。
就像开车的时候，你可以根据路况来调整车速，不快不慢，正合适。
这样一来，锅炉在不同的负荷下，都能保持高效运作，真是个聪明的助手。
有趣的是，回转式三分仓空预器不仅能提高热效率，还能减少废气排放。
咱们常说的环保，其实就是希望能少排放点儿对环境有害的气体。
这个空预器就像个环保卫士，把锅炉排出的烟气经过处理，再把热量回收利用，让空气更干净，真是个好帮手。
LAP13494/3883 回转式空气预热器说明书沁北电厂本预热器根据美国C-E 预热器公司技术进行设计和制造。
型号LAP13494/3883 表示容克式空气预热器，转子直径13494 毫米，蓄热元件高度至上而下分别为300、800、800 和300 毫米，冷段300 毫米蓄热元件为低合金耐腐蚀传热元件，其余热段蓄热元件为碳钢，每台预热器金属重量约653 吨，其中转子重量约492 吨（约占总重75%）。
本空气预热器是三分仓形式。
一原理LAP13494/3883 这种三分仓容克式空气预热器是一种以逆流方式运行的再生式热交换器。
加工成特殊波纹的金属蓄热元件被紧密地放置在转子扇形仓格内，转子以0.99 转/ 分的转速旋转，其左右两半部分分别为烟气和空气通道。
空气侧又分为一次风道和二次风道，当烟气流经转子时，烟气将热量释放给蓄热元件，烟气温度降低; 当蓄热元件转道空气侧时，又将热量释放给空气，空气温度升高。
如此周而复始地循环，实现空气和烟气热交换。
它不但是电站锅炉的主要部件，而且也是化工、冶金过程中理想的节约能源、提高效率的热交换器。
转子由置于下梁中心的推力轴承及置于上梁中心的导向轴承支撑，并处在九边形的壳体中，上梁、下梁分别与壳体相连，壳体则坐落在钢架上。
电动机安装在下梁的下部，通过与转子接长轴连接，带动转子旋转。
为防止空气向烟气侧泄漏，在转子上、下端半径方向，外侧轴线方向，以及圆周方向分别设有径向、轴向及旁路密封装置，采用双密封结构以降低漏风率。
此外，预热器上还配有火灾检测消防和清洗系统，吹灰装置、润滑及控制等设备（见图 1 及图2）。
二主要部件1. 转子本空气预热器转子采用模数仓格结构，每个仓格为15 度，为布置双密封结构，每个仓格又分隔为两（见图4），全部蓄热元件分装在24 个模数仓格内，每个模数仓格利用一个定位销和一个固定销与中心筒相连接。
由于采用这种结构，大大减少了工地的安装工作量，并减少转子内焊接应力和热应力。
回转式空气预热器一. 作用空予器是利用锅炉尾部烟气热量加热燃烧所需空气的一种热交换装置。
空预器可以进一步降低排烟温度，减少排烟热损失；同时提高燃烧所需空气温度，改善燃料着火和燃烧条件，降低各项不完全燃烧损失，提高锅炉机组热效率等。
二. 原理1.本空气预热器型号LAP8650/1900是根据美国ABB－CE预热器公司的技术进行设计和制造。
这种三分仓回转式空气预热器是一种以逆流方式运行的再生式热交换器。
转子直径8650毫米，蓄热元件高度自上而下分别为800、800和300毫米，冷段300毫米，蓄热元件为低合金耐腐蚀的考登钢，其余热段蓄热元件为碳钢。
预热器左右两半部份分别为烟气和空气通道，空气侧又分为一次风道及二次风道。
当烟气流经转子时烟气将热量释放给蓄热元件，烟气温度降低；当受热后的蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高。
如此周而复始地循环，实现烟气与空气地热交换。
2.装在壳体上地驱动装置通过转子外围地围带，使转子以1.28转/分的转速旋转。
为了防止空气向烟气侧泄漏，在转子的上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置，此密封装置采用双密封结构以减小漏风。
此外，预热器上还设有火灾监测消防及清洗系统、吹灰装置、润滑及控制等设备。
三. 空气预热器技术特性见下表四. 空气预热器主要构件及性能1.空气预热器为回转再生式三分仓结构，逆流，转动轴垂直，具有气密保温外壳，用以从烟气流中有效地回收热量。
设计时应考虑预热器低温端的防腐问题。
回转式空气预热器的设计应满足二次风和一次风的总需求，以保证在燃烧劣质煤和所有负荷情况下，达到所需要的风温。
每台空气预热器应包括一套带二台电机的驱动装置：－一台用于正常运行；－一台用于事故运行，或用于冲洗过程。
每台空气预热器均配有用于火焰检测的热电偶、防火保护、冲洗通道和吹灰器。
空气预热器的外壳上配有门孔，以便在不拆下预热器的情况下检查和更换冷端部件。
一、空预器概述空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置，由于它工作在烟气温度较低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉效率。
同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失1.1.1空气预热器的类型及特点空气预热器按传热方式分可以分为传热式和蓄热式（再生式）两种。
前者是将热量连续通过传热面由烟气传给空气，烟气和空气有各自的通道。
后者是烟气和空气交替地通过受热面，热量由烟气传给受热面金属，被金属积蓄起来，然后空气通过受热面，将热量传给空气，依靠这样连续不断地循环加热。
随着电厂锅炉蒸汽参数和机组容量的加大，管式空气预热器由于受热面的加大而使体积和高度增加，给锅炉布置带来影响。
因此现在大机组都采用结构紧凑、重量轻的回转式空气预热器。
管式空预器和回转式空预器两者相比较各有以下特点：1）回转式空气预热器由于其受热面密度高，因而结构紧凑，占地小，体积为同容量管式预热器的1/10；2）重量轻。
因管式预热器的管子壁厚1.5mm，而回转预热器的蓄热板厚度为0.5－1.25mm，布置相当紧凑，所以回转式预热器金属耗量约为同容量管式预热器的1/3；3）回转式预热器布置灵活方便，在锅炉本体更容易得到合理的布置；4）在相同的外界条件下，回转式空气预热器因受热面金属温度较高，低温腐蚀的危险较管式预热器轻些；5）回转式空气预热器的漏风量比较大，一般管式预热器不超过5％，而回转式预热器在状态好时为8％－10％，密封不良时可达20％－30％；6）回转空气预热器的结构比较复杂，制造工艺要求高，运行维护工作多，检修也较复杂。
回转式空气预热器有两种布置形式：垂直轴和水平轴布置。
垂直轴布置的空气预热器又可分为受热面转动和风罩转动。
通常使用的受热面转动的是容克式回转空气预热器，而风罩转动的是罗特缪勒（Rothemuhle）式回转预热器。
这两种预热器均被采用，但较多的是受热面转动的回转式空气预热器。

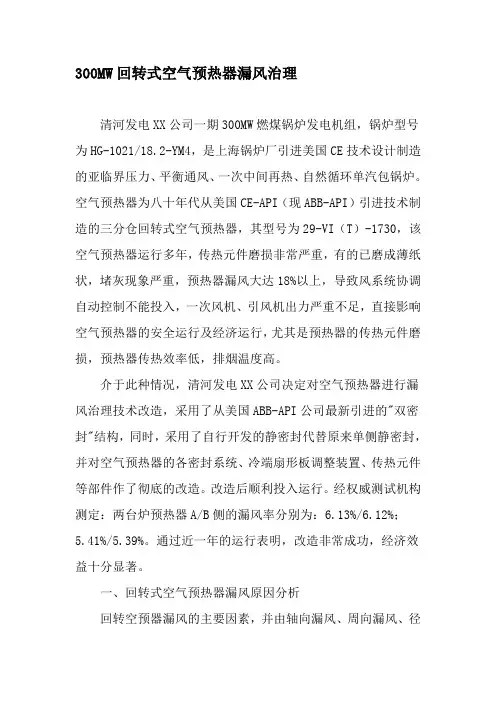

300MW回转式空气预热器漏风治理清河发电XX公司一期300MW燃煤锅炉发电机组，锅炉型号为HG-1021/18.2-YM4，是上海锅炉厂引进美国CE技术设计制造的亚临界压力、平衡通风、一次中间再热、自然循环单汽包锅炉。
空气预热器为八十年代从美国CE-API（现ABB-API）引进技术制造的三分仓回转式空气预热器，其型号为29-VI（T）-1730，该空气预热器运行多年，传热元件磨损非常严重，有的已磨成薄纸状，堵灰现象严重，预热器漏风大达18%以上，导致风系统协调自动控制不能投入，一次风机、引风机出力严重不足，直接影响空气预热器的安全运行及经济运行，尤其是预热器的传热元件磨损，预热器传热效率低，排烟温度高。
介于此种情况，清河发电XX公司决定对空气预热器进行漏风治理技术改造，采用了从美国ABB-API公司最新引进的"双密封"结构，同时，采用了自行开发的静密封代替原来单侧静密封，并对空气预热器的各密封系统、冷端扇形板调整装置、传热元件等部件作了彻底的改造。
改造后顺利投入运行。
经权威测试机构测定：两台炉预热器A/B侧的漏风率分别为：6.13%/6.12%；5.41%/5.39%。
通过近一年的运行表明，改造非常成功，经济效益十分显著。
一、回转式空气预热器漏风原因分析回转空预器漏风的主要因素，并由轴向漏风、周向漏风、径向漏风三部分组成。
其中，径向漏风约占总漏风量的60%～70%。
漏风主要原因有：（1）由于回转式空气预热器自身变形，引起密封间隙过大。
装满传热元件的空气预热器转子或静子处于冷态时，扇形板与转子端面为一间隙很小的平面，在热态时比冷态时增大很多，形成三角状的漏风区。
（2）由于锅炉燃用热值低、灰份高的煤种和空预器换热元件特别是低温段换热元件的低温腐蚀等原因，造成空预器换热元件积灰、堵灰严重，流道堵塞后增大了流通阻力，造成空气侧与烟气侧压差增大，而漏风量的大小与压差的平方根成正比，因此堵灰又加剧漏风。

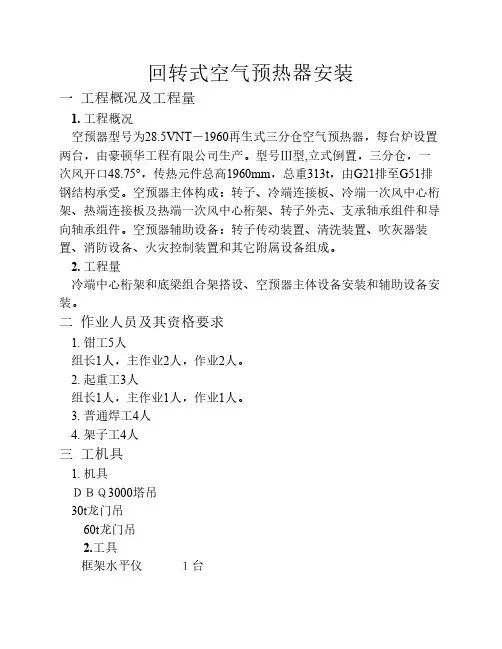

回转式空气预热器安装一工程概况及工程量1. 工程概况空预器型号为28.5VNT－1960再生式三分仓空气预热器，每台炉设置两台，由豪顿华工程有限公司生产。
型号Ⅲ型,立式倒置，三分仓，一次风开口48.75°，传热元件总高1960mm，总重313t，由G21排至G51排钢结构承受。
空预器主体构成：转子、冷端连接板、冷端一次风中心桁架、热端连接板及热端一次风中心桁架、转子外壳、支承轴承组件和导向轴承组件。
空预器辅助设备：转子传动装置、清洗装置、吹灰器装置、消防设备、火灾控制装置和其它附属设备组成。
2. 工程量冷端中心桁架和底梁组合架搭设、空预器主体设备安装和辅助设备安装。
二作业人员及其资格要求1. 钳工5人组长1人，主作业2人，作业2人。
2. 起重工3人组长1人，主作业1人，作业1人。
3. 普通焊工4人4. 架子工4人三工机具1. 机具ＤＢＱ3000塔吊30t龙门吊60t龙门吊2.工具框架水平仪１台水平管２０米割刀２把火焊皮带６０米套筒扳手１套百分表２块磁力表座２台２０米卷尺１把线锤１个深度游标300mm １把游标卡尺1000mm １把5t链条葫芦２个3t链条葫芦２个2t链条葫芦４个1t链条葫芦４个10t油顶４个四作业前的必备条件和准备工作1、必备条件(1) 锅炉12米层钢架及尾部11米层钢架安装完毕并找正验收；(2) 尾部竖井内空预器垂直高度阻碍空预吊装平台横梁暂缓安装；(3)空预器下方冷一次风、冷二次风、烟道、空预下部灰斗存放完毕；(4)空预器下方烟道支承梁安装完，支承梁上方平台安装完；2、准备工作(1)作业人员必须熟悉图纸；(2)进行施工图纸会审和技术交底；(3)工具配备和机具配置。
五作业程序、方法和内容（1）作业程序技术交底设备清点空预基础划线底梁与冷端中心桁架等组合中心筒及短轴安装上梁及烟风道安装底梁与冷端中心桁架等安装导向轴承安装找正转子模式扇形仓安装传动装置安装蓄热元件吊装空预转子找正临时起吊设施安装T型钢、转子角钢安装径向、轴向、环向及中心筒密封安装及调整空预冷态试运行资料移交消防设备、火灾监控装置、吹灰器安装平台扶梯安装系统全面检查验收推力轴承检修（二）作业方法和内容1、基础划线根据锅炉总图和空预总图确定空预器布置，划出空预器定位中心线。

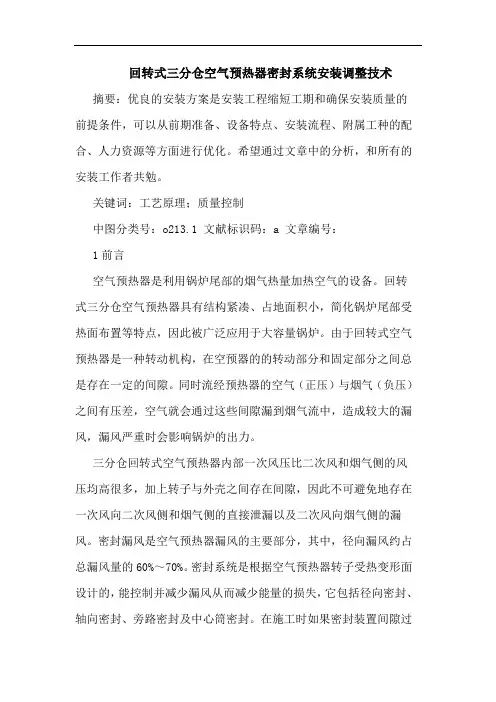

回转式三分仓空气预热器密封系统安装调整技术摘要：优良的安装方案是安装工程缩短工期和确保安装质量的前提条件，可以从前期准备、设备特点、安装流程、附属工种的配合、人力资源等方面进行优化。
希望通过文章中的分析，和所有的安装工作者共勉。
关键词：工艺原理；质量控制中图分类号：o213.1 文献标识码：a 文章编号：1前言空气预热器是利用锅炉尾部的烟气热量加热空气的设备。
回转式三分仓空气预热器具有结构紧凑、占地面积小，简化锅炉尾部受热面布置等特点，因此被广泛应用于大容量锅炉。
由于回转式空气预热器是一种转动机构，在空预器的的转动部分和固定部分之间总是存在一定的间隙。
同时流经预热器的空气（正压）与烟气（负压）之间有压差，空气就会通过这些间隙漏到烟气流中，造成较大的漏风，漏风严重时会影响锅炉的出力。
三分仓回转式空气预热器内部一次风压比二次风和烟气侧的风压均高很多，加上转子与外壳之间存在间隙，因此不可避免地存在一次风向二次风侧和烟气侧的直接泄漏以及二次风向烟气侧的漏风。
密封漏风是空气预热器漏风的主要部分，其中，径向漏风约占总漏风量的60%～70%。
密封系统是根据空气预热器转子受热变形面设计的，能控制并减少漏风从而减少能量的损失，它包括径向密封、轴向密封、旁路密封及中心筒密封。
在施工时如果密封装置间隙过小，则机械在热态情况下容易发生卡涩现象，造成驱动电机过流、密封件摩擦损坏等故障发生；如间隙过大，则漏风量大，导致整体热效率降低。
在施工中通过合理地控制径向密封、轴向密封、旁路密封的间隙来达到降低预热器的漏风率，同时还可以利用扇形板的调节来控制间隙，进一步减小预热器的漏风率。
2.工艺原理对轴向密封、旁路密封以及冷端径向密封均采用在冷态下预留合适的间隙，使转子在热态变形后获得合理的密封间隙。
对于热端径向密封，则通过的自动控制系统的控制，使得密封间隙始终维持在合适的范围内。
冷端扇形板固定在下梁上，轴向密封装置固定在壳体上，均能在冷态下通过调节机构，调整与径向密封片及轴向密封片的间隙。
