醋酸乙烯酯乳胶漆制备

[精品]醋酸乙烯酯乳液聚合-白乳胶的制备实验报告一、实验目的掌握醋酸乙烯酯乳液聚合制备白乳胶的方法，了解乳液聚合的基本原理，掌握乳液聚合反应过程的控制方法。

二、实验原理醋酸乙烯酯的乳液聚合是一种重要的聚合方法，其特点是无溶剂、水相反应、气相物质容易回收、无环境污染等。

此聚合法特别适用于低聚物或聚合物的合成，而且聚合物分子量易得精确控制。

实验原理主要包括以下几个方面：（1）乳液聚合原理乳液聚合是指在一定条件下，将单体（或混合单体）、抗凝剂和乳化剂配成水溶液，调节参数后进行聚合反应。

由于乳液聚合的反应物体系是水相，可以大量降低环境污染和废气的产生，进而提高反应的安全性。

（2）醋酸乙烯酯聚合反应特点醋酸乙烯酯在水乳液中的聚合反应，主要受到以下几个方面的影响：单体浓度、离解度、乳化剂类型和用量、抗凝剂类型和用量、接枝剂类型和用量、引发剂类型和用量、温度等。

其中，聚合反应中的乳化剂和抗凝剂是重要的加剂，乳化剂能够起到将单体乳化为水包油乳的作用，而抗凝剂能够抑制乳液中的聚集和沉淀现象。

同时，引发剂的选择和用量，也非常重要，这决定了反应物体系的稳定性。

三、实验过程（1）实验装置反应釜、搅拌器、温度计、热水循环器、采样器、氮气气瓶、磁力搅拌器、电子秤等。

（2）实验步骤1. 首先，将乳化剂和水加入到反应釜中，搅拌均匀，然后用氮气将空气排出。

加热至80°C，保持稳定。

此时的乳液具有一定的透明度。

2. 接着，将引发剂分散在醋酸乙烯酯中，将混合物定量添加到反应釜中，恒流搅拌。

3. 继续加热至90°C，保持一定的反应时间，使得聚合反应充分进行。

4. 将抗凝剂加入乳液中，继续保持恒流搅拌状态。

5. 观察反应产物的稳定性，当乳液透明度逐渐变高时，可减小温度至70°C左右，继续搅拌反应一段时间。

6. 最后，停止加热，将反应制得的白乳胶冷却至室温，过滤收集，即成为醋酸乙烯酯乳液聚合白乳胶的产物。

四、实验数据与结果实验过程中，按照上述步骤进行反应制得醋酸乙烯酯乳液聚合白乳胶，测定得到白乳胶产物的pH值为6.8，体积的比重为1.004。

实验一聚醋酸乙烯酯乳胶涂料的配制1.1实验目的①进一步熟悉自由基聚合反应的特点。

②了解乳胶涂料的特点，掌握配制方法。

1.2主要仪器和药品四口烧瓶（250ml ）、电动搅拌器、温度计、球形冷凝管、滴液漏斗、电炉、水浴锅、高速均质搅拌机、砂磨机、搪瓷或塑料杯、调漆刀、漆刷、水泥石棉样板。

醋酸乙烯酯、聚乙烯醇、乳化剂、去离子水、过硫磺酸铵、碳酸氢钠、邻苯二甲酸二丁酯、六偏磷酸钠、丙二醇、钛白粉、碳酸钙、磷酸三丁酯。

1.3实验内容1.3.1聚醋酸乙烯酯乳液的合成①聚乙烯醇的溶解。

在装有电动搅拌器、温度计和球形冷凝管的四口烧瓶中加入30ml 去离子水和乳化剂，搅拌，逐渐加入聚乙烯醇。

加热升温至保温，直至聚乙烯醇全部溶解，冷却备用。

②将过硫酸铵溶于水中，配成质量分数5%的溶液。

③缩聚聚合。

把蒸馏地的醋酸乙烯酯和质量分数过硫酸铵水溶液加至上述四口烧瓶中。

开动搅拌器，水浴加热，保持温度在。

当回流基本消失时，温度自升至时用滴液漏斗在内缓悍、按比例地滴加醋酸乙烯酯和余下的过硫酸铵水溶液，加料完毕后升温至，保温至无回流为止。

准却至，加入左右质量分数的碳酸氢钠水溶液，调整。

然后慢慢加入邻苯二甲酸二丁酯。

搅拌冷嘲热讽却，即得白色稠厚的乳液。

1.3．2 聚醋酸乙烯酯乳胶涂料的配制①涂料的配制。

把去离子水，质量分数六偏磷酸钠水溶液以及丙二醇加入搪瓷杯中，开动高速均质搅拌机，逐渐加入钛白粉、滑石粉和碳酸钙，搅拌分散均匀后加入磷酸三丁酯，继续快速搅拌，然后在慢速搅拌下加入聚醋酸乙烯酯乳液，直至搅匀为止，即得白色涂料。

②成品要求：外观：白色稠厚流体。

固体质量分数：50%干燥时间：表干，实干24h 。

③性能测定。

涂刷水泥石棉样板，观察干燥速度，测定白度、光泽，并作耐水性试验。

制备好作耐湿擦性的样板，作耐湿擦性试验。

1.4思考题①为什么反应要分成两步，即先醇解后酯化？是否能亚麻油、甘油和苯酐直接混合在一起反应？②缩聚反应有何特点？加入二甲苯的作用是什么？③为什么用反应物的酸值来决定反应的终点？酸值与树脂的相对分子质量有何联系？④调漆时为什么要同时加入多种催干剂？⑤涂刷样板时，为什么涂得太厚会影响漆膜的干燥？。

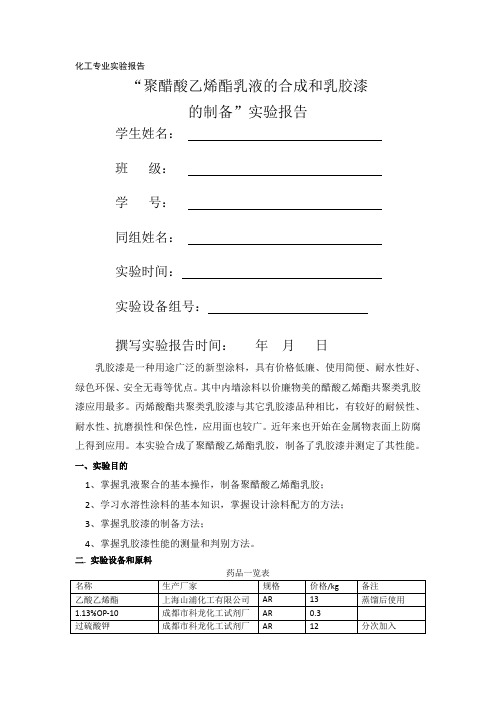

化工专业实验报告“聚醋酸乙烯酯乳液的合成和乳胶漆的制备”实验报告学生姓名：班级：学号：同组姓名：实验时间：实验设备组号：撰写实验报告时间：年月日乳胶漆是一种用途广泛的新型涂料，具有价格低廉、使用简便、耐水性好、绿色环保、安全无毒等优点。

其中内墙涂料以价廉物美的醋酸乙烯酯共聚类乳胶漆应用最多。

丙烯酸酯共聚类乳胶漆与其它乳胶漆品种相比，有较好的耐候性、耐水性、抗磨损性和保色性，应用面也较广。

近年来也开始在金属物表面上防腐上得到应用。

本实验合成了聚醋酸乙烯酯乳胶，制备了乳胶漆并测定了其性能。

一、实验目的1、掌握乳液聚合的基本操作，制备聚醋酸乙烯酯乳胶；2、学习水溶性涂料的基本知识，掌握设计涂料配方的方法；3、掌握乳胶漆的制备方法；4、掌握乳胶漆性能的测量和判别方法。

二. 实验设备和原料三、实验步骤：1．聚酯酸乙烯酯乳胶的制备①、安装好反应设备，配制5%的过硫酸钾溶液（如溶解过慢可以略加热）。

②、量取88ml 1.13%的OP-10乳化剂溶液加入250 ml四口瓶中。

四口瓶上带机械搅拌器、回流冷凝管、温度计和恒压漏斗加料器。

③、在搅拌下慢慢加入平均聚合度在1700左右、醇解度约为88%的聚乙烯醇6.0g。

加热混合物，升温至85℃，至聚乙烯醇完全溶解为止（溶解时间约1hr）。

④、停止加热，降温至65℃左右，重新开始加热，并一次性加入20g新蒸馏过的醋酸乙烯酯单体，4ml 5%的过硫酸钾溶液。

控制反应温度在70-75℃，维持反应温度至回流基本结束。

⑤、用恒压漏斗在2h内滴加68g新蒸馏过的醋酸乙烯酯单体，每加10g醋酸乙烯酯后补加1ml 5%过硫酸钾溶液。

整个加料过程中控制反应温度在70℃以上（油浴温度为70-85℃），并不停搅拌，反应后期加快搅拌速度。

单体滴加完毕后，一次性补加2ml 5%的过硫酸钾溶液，然后慢慢升温到90℃，直到回流结束。

⑥、将反应体系从油浴中取出，冷却。

待温度下降至50℃时，加入5-10ml 5％碳酸钠溶液，调节PH=6-7。

醋酸乙烯白乳胶的制作方法。

全文共四篇示例，供读者参考第一篇示例：醋酸乙烯白乳胶是一种常见的乳液状胶水，其制作方法相对简单，但需要一定的工艺和技术。

下面将详细介绍关于醋酸乙烯白乳胶的制作方法。

一、原料准备制作醋酸乙烯白乳胶需要准备以下原料：1. 乙烯乳液2. 醋酸乙烯3. 稳定剂4. 酸碱中和剂5. 防腐剂6. 立固剂二、制作工艺1. 在制作之前，首先要确保工作环境清洁，避免杂质的进入，影响产品的质量。

2. 将乙烯乳液倒入一个搅拌桶中，开始加热至一定的温度。

3. 将醋酸乙烯缓慢地加入乙烯乳液中，并同时加入一定比例的稳定剂，以保持胶水的稳定性。

4. 继续搅拌混合，使醋酸乙烯充分分散在乳液中，直到达到所需的浓度。

5. 在混合的过程中，需要调节pH值，加入适量的酸碱中和剂，使其达到理想的酸碱度。

6. 加入适量的防腐剂，以保证产品的保存期限，同时加入立固剂，使产品更加耐久。

7. 继续搅拌混合，直到所有原料充分溶解混合。

8. 将制作好的醋酸乙烯白乳胶装罐封装，以备日后使用。

三、注意事项1. 制作醋酸乙烯白乳胶的过程中，一定要注意加热温度和搅拌速度，以免造成混合不均匀。

2. 需要根据产品的用途和要求调整配方中各种原料的比例，以确保产品性能符合要求。

3. 制作完成后，要对产品进行检测，确保产品品质达标。

制作醋酸乙烯白乳胶虽然看似简单，但实际操作起来需要一定的技术和经验。

只有掌握了正确的制作方法和注意事项，才能制作出高质量的醋酸乙烯白乳胶产品。

希望以上介绍对大家有所帮助。

第二篇示例：醋酸乙烯白乳胶是一种常用的胶水，广泛应用于家庭和工业领域。

它具有优异的粘接性能和耐水性，使其成为许多材料的理想粘结剂。

制作醋酸乙烯白乳胶并不复杂，只需准备一些简单的材料和工具即可。

下面我们来详细介绍一下醋酸乙烯白乳胶的制作方法。

我们需要准备以下材料和工具：PVA乳胶、醋酸、水、玻璃容器、搅拌棒、温度计、计量工具等。

制作醋酸乙烯白乳胶的第一步是准备PVA乳胶。

醋酸乙烯酯-丙烯酸类乳胶漆
简介：醋酸乙烯酯-丙烯酸类乳胶漆是以醋酸乙烯酯-丙烯酸共聚物乳液为主要成膜物质的乳胶漆。

涂料配方：醋酸乙烯酯-丙烯酸类乳胶漆的配方见表1。

表1 醋酸乙烯酯-丙烯酸类乳胶漆的生产配方
组分规格型号质量份
去离子水225
羟乙基纤维素QP-520001
多功能助剂AMP-953
分散剂Daxad 306
三聚磷酸钾0.5
乙二醇20
杀菌剂0.5
消泡剂1
二氧化钛130
高岭土Huber 70C100
碳酸钙HUBERCARB
Q6
60
铝硅酸钠ZEOLEX 8080
纤维素溶液3
多功能助剂（ph调节剂）AMP-953
酯醇-126
消泡剂Nopco NDW3
醋酸乙烯酯-丙烯酸共聚物乳
液
AMSOC 3011264
合计1086
涂料制备：
按计量和次序将总量60 %的去离子水、1/4的羟乙基纤维素、1/2的多功能助剂、分散剂Daxad 30、三聚磷酸钾、乙二醇、杀菌剂、1/4的消泡剂、二氧化钛、高岭土、碳酸钙、铝硅酸钠加入高速分散剂，高速分散20-30 min后，低速搅拌下加入剩余的去离子水、多功能助剂、羟乙基纤维素和消泡剂、酯醇-12、醋酸乙烯酯-丙烯酸共聚物乳液，搅拌均匀、过滤、包装、入库。

涂料主要性能：醋酸乙烯酯-丙烯酸类乳胶漆的主要性能见表2。

表2 醋酸乙烯酯-丙烯酸类乳胶漆的主要性能指标
项目性能指标
颜料体积浓度51 %黏度86 KU 遮盖力（黑）90.2遮盖力（白）92.3对比度0.977耐擦洗性（直到失败）800去污性（0-极差，10-优秀）8调色性优秀。

实验四聚醋酸乙烯酯乳胶涂料的制备一、实验目的①进一步熟悉自由基聚合反应的特点②了解乳胶涂料的特点，掌握配制方法二、实验原理1.主要性质和用途聚醋酸乙烯酯乳液（PVAc），又称聚醋酸乙烯乳液，俗称白胶或白乳胶。

是一种白色粘稠液体。

具有配制简单，使用方便，固化速度较快，初粘力好，较高的粘接强度较高等优点，为应用最广的粘合剂之一。

VAc乳液聚合的常用方法有化学法和辐射法，其中化学引发VAc聚合最为常用，一般采用水溶性的引发剂如过硫酸盐引发单体聚合，以聚乙烯醇来保护胶体，加入乳化剂，所生成的聚合物以微细的粒子状分散在水中形成乳液。

2.配制原理聚合反应采用过硫酸盐为引发剂，按自由基聚合的反应历程进行聚合,主要的聚合反应式如下：S2O82-→ SO42-为使反应平稳进行，单体和引发剂均需分批加入。

此外，由于醋酸乙烯酯聚合反应放热较大，反应温度上升显著，也应采用分批加入引发剂和单体的方法。

三、主要仪器和药品四口烧瓶（250ml）、电动搅拌器、温度计、球形冷凝管、滴液漏斗、数显电子恒温水浴锅、烧杯等醋酸乙烯酯、聚乙烯醇、乳化剂OP-10、去离子水、过硫酸铵、碳酸氢钠、邻苯二甲酸二丁酯、六偏磷酸钠、丙二醇、钛白粉、碳酸钙、磷酸三丁酯。

四、实验内容1.聚醋酸乙烯酯乳液的合成①聚乙烯醇的溶解：在上图的装置中加入30ml蒸馏水和0.35g乳化剂OP-10，搅拌，逐渐加入2g聚乙烯醇。

加热升温，至90℃保温1h，冷却备用。

②将0.2g过硫酸铵溶解，配成质量分数5%的溶液③聚合：在装有电动搅拌器、温度计、冷凝管、恒压滴液漏斗的上述四口烧瓶中加入17g蒸馏过的醋酸乙烯酯和2ml质量分数5%过硫酸铵水溶液。

开动搅拌器，水浴加热，保持温度在65-75℃。

当回流基本消失时，温度自升至80-83℃时用滴液漏斗在2h内缓慢地、按比例地滴加23g醋酸乙烯酯和余下的过硫酸铵水溶液，加料完毕后升温至90-95℃，保温30min至无回流为止。

聚醋酸乙烯酯白乳胶的合成及配制一．实验目的1．进一步熟悉自由基聚合反应的特点。

2．了解乳液聚合的基本原理并掌握实验技术。

二．实验原理聚醋酸乙烯酯是由醋酸乙烯酯在光或过氧化物引发下聚合而得，根据反应条件，如反应温度、引发剂浓度和溶剂不同，可得到分子量从几千到十几万的聚合物。

聚合反应可按本体、溶液、悬浮或乳液聚合等方式进行，采用何种方法取决于产品的用途。

如作为涂料或粘合剂，则采用乳液聚合的方法。

聚醋酸乙烯酯作为粘合剂使用（俗称白乳胶），无易燃的有机溶剂，无论木材、纸张或织物均可使用。

醋酸乙烯酯乳液聚合的方法与一般乳液聚合相同，采用过硫酸盐为引发剂，为使聚合反应平稳进行，单体和引发剂均需分批加入。

聚合中常用的乳化剂是聚乙烯醇，实际操作中还常把两种乳化剂合并使用，乳化效果和稳定性比单独使用一种要好。

本实验选用聚乙烯醇和OP-10复合乳化剂。

三．主要仪器和药品250mL四口烧瓶、搅拌器、温度计、冷凝管、恒压滴液漏斗、水浴锅、50mL 烧杯各一。

醋酸乙烯酯、聚乙烯醇、乳化剂OP-10、去离子水、过硫酸铵、碳酸氢钠、邻苯二甲酸二丁酯。

四．实验步骤1．在装有搅拌器、回流冷凝管、恒压滴液漏斗和温度计的250mL四口烧瓶加入80mL蒸馏水和6g聚乙烯醇。

搅拌并逐步升温到90-95℃，待聚乙烯醇全部溶解后滴入16滴OP-10，自然降温至60℃左右。

2．将1g过硫酸铵溶于5mL蒸馏水中，配成溶液。

将0.25g碳酸氢钠溶于5mL蒸馏水中，配成溶液。

备用。

3．加入20mL醋酸乙烯酯和2.5mL过硫酸铵水溶液，搅拌乳化10分钟。

然后再缓慢升温到80-85℃。

在体系转变成乳白色后，再继续反应30分钟，并于80℃开始滴加剩余的30mL醋酸乙烯酯（滴加速度不宜过快）。

滴完后在80℃保温15分钟，此后将剩余的过硫酸铵水溶液滴入反应体系，并再向反应体系滴加20mL醋酸乙烯酯，全部单体加入完毕后缓慢升温到85-90℃，保温约60min至无单体回馏液滴为止。
