聚醋酸乙酯乳胶漆制备的实验报告

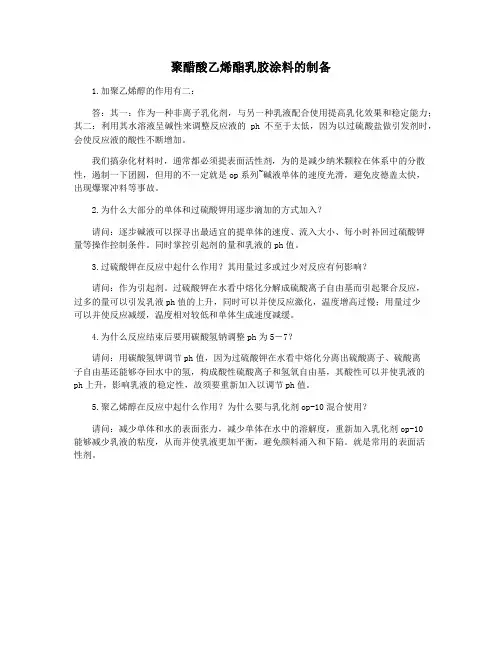

聚醋酸乙烯酯乳胶涂料的制备
1.加聚乙烯醇的作用有二：
答：其一：作为一种非离子乳化剂，与另一种乳液配合使用提高乳化效果和稳定能力；其二：利用其水溶液呈碱性来调整反应液的ph不至于太低，因为以过硫酸盐做引发剂时，会使反应液的酸性不断增加。

我们搞杂化材料时，通常都必须提表面活性剂，为的是减少纳米颗粒在体系中的分散性，遏制一下团圆，但用的不一定就是op系列~碱液单体的速度光滑，避免皮德盖太快，
出现爆聚冲料等事故。

2.为什么大部分的单体和过硫酸钾用逐步滴加的方式加入？
请问：逐步碱液可以探寻出最适宜的提单体的速度、流入大小、每小时补回过硫酸钾
量等操作控制条件。

同时掌控引起剂的量和乳液的ph值。

3.过硫酸钾在反应中起什么作用？其用量过多或过少对反应有何影响？
请问：作为引起剂。

过硫酸钾在水看中熔化分解成硫酸离子自由基而引起聚合反应，
过多的量可以引发乳液ph值的上升，同时可以并使反应激化，温度增高过慢；用量过少
可以并使反应减缓，温度相对较低和单体生成速度减缓。

4.为什么反应结束后要用碳酸氢钠调整ph为5―7？
请问：用碳酸氢钾调节ph值，因为过硫酸钾在水看中熔化分离出硫酸离子、硫酸离
子自由基还能够夺回水中的氢，构成酸性硫酸离子和氢氧自由基，其酸性可以并使乳液的ph上升，影响乳液的稳定性，故须要重新加入以调节ph值。

5.聚乙烯醇在反应中起什么作用？为什么要与乳化剂op-10混合使用？
请问：减少单体和水的表面张力，减少单体在水中的溶解度，重新加入乳化剂op-10
能够减少乳液的粘度，从而并使乳液更加平衡，避免颜料涌入和下陷。

就是常用的表面活
性剂。

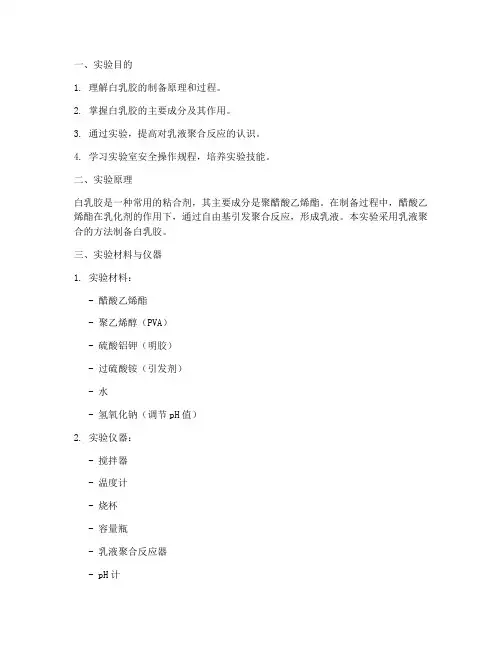

1. 理解白乳胶的制备原理和过程。

2. 掌握白乳胶的主要成分及其作用。

3. 通过实验，提高对乳液聚合反应的认识。

4. 学习实验室安全操作规程，培养实验技能。

二、实验原理白乳胶是一种常用的粘合剂，其主要成分是聚醋酸乙烯酯。

在制备过程中，醋酸乙烯酯在乳化剂的作用下，通过自由基引发聚合反应，形成乳液。

本实验采用乳液聚合的方法制备白乳胶。

三、实验材料与仪器1. 实验材料：- 醋酸乙烯酯- 聚乙烯醇（PVA）- 硫酸铝钾（明胶）- 过硫酸铵（引发剂）- 水- 氢氧化钠（调节pH值）2. 实验仪器：- 搅拌器- 温度计- 烧杯- 容量瓶- 乳液聚合反应器- pH计1. 准备溶液：- 将聚乙烯醇溶解于适量的水中，加热搅拌至完全溶解，得到PVA溶液。

- 将硫酸铝钾溶解于适量的水中，得到硫酸铝钾溶液。

- 将过硫酸铵溶解于适量的水中，得到过硫酸铵溶液。

- 将氢氧化钠溶解于适量的水中，得到氢氧化钠溶液。

2. 配制反应液：- 在烧杯中加入一定量的醋酸乙烯酯，加入适量的PVA溶液，搅拌均匀。

- 加入适量的硫酸铝钾溶液，搅拌均匀。

- 加入适量的过硫酸铵溶液，搅拌均匀。

- 用pH计测定反应液的pH值，调节至所需pH值。

- 将反应液转移至乳液聚合反应器中。

3. 乳液聚合：- 将反应器置于恒温水浴中，加热至一定温度。

- 开启搅拌器，使反应液充分混合。

- 在一定时间内，观察反应液的变化，记录数据。

4. 停止反应：- 当反应液呈现乳白色时，停止加热和搅拌。

- 将反应液转移至烧杯中，静置一段时间。

5. 成品检测：- 观察反应液的粘度，判断白乳胶的制备效果。

- 对白乳胶进行外观、粘合性能等方面的检测。

五、实验结果与分析1. 实验结果：- 成功制备出乳白色、粘度适中的白乳胶。

- 成品检测结果显示，白乳胶具有良好的粘合性能。

2. 结果分析：- 实验过程中，通过控制反应条件，成功制备出符合要求的白乳胶。

- PVA作为胶体稳定剂，能够有效防止乳液聚沉。

白乳胶的制备实验报告一、实验目的本次实验的目的是制备白乳胶，并对其性能进行初步的测试和分析。

通过实验，了解白乳胶的制备原理和工艺流程，掌握相关实验操作技能，培养实验设计和问题解决的能力。

二、实验原理白乳胶，又称聚醋酸乙烯乳液，是以醋酸乙烯酯（VAc）为主要原料，通过乳液聚合的方法制备而成。

在聚合过程中，引发剂分解产生自由基，引发醋酸乙烯酯单体进行聚合反应，形成高分子聚合物。

同时，乳化剂的存在使单体在水相中分散成微小的液滴，增加反应的表面积，促进聚合反应的进行。

乳液聚合的反应式如下：nCH₂=CHOCOCH₃ → CH₂CH(OCOCH₃)n三、实验材料与仪器1、实验材料醋酸乙烯酯（VAc）：化学纯聚乙烯醇（PVA）：1799 型过硫酸铵（APS）：分析纯碳酸氢钠（NaHCO₃）：分析纯去离子水2、实验仪器四口烧瓶（250ml）电动搅拌器回流冷凝管恒温水浴锅温度计滴液漏斗电子天平四、实验步骤1、在四口烧瓶中加入 50ml 去离子水和 5g 聚乙烯醇，开启搅拌，升温至 90℃，使其完全溶解，得到透明的溶液。

2、降温至 60℃，加入 02g 碳酸氢钠，搅拌均匀，调节溶液的 pH 值至 5-6。

3、将 15g 醋酸乙烯酯和 1ml 过硫酸铵溶液（质量分数为 5%）混合均匀，通过滴液漏斗缓慢滴加到四口烧瓶中，控制滴加速度，使反应温度保持在 60-65℃，反应 30 分钟。

4、继续滴加剩余的 85g 醋酸乙烯酯和 10ml 过硫酸铵溶液，滴加时间控制在 2-3 小时，保持反应温度不变。

5、滴加完毕后，升温至 80℃，继续反应 1 小时，使反应完全。

6、冷却至室温，得到白色乳液状的白乳胶产品。

五、实验结果与分析1、外观：制备得到的白乳胶为白色乳液状，均匀无分层。

2、固含量测定：采用烘干法测定白乳胶的固含量。

称取一定质量的白乳胶样品（约 2g），放入已恒重的称量瓶中，在 105℃的烘箱中烘干至恒重。

计算固含量，实验结果表明，白乳胶的固含量约为50%。

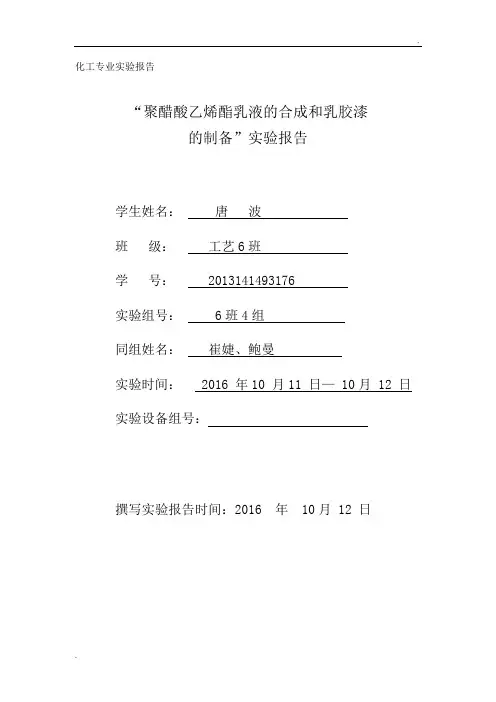

化工专业实验报告“聚醋酸乙烯酯乳液的合成和乳胶漆的制备”实验报告学生姓名：唐波班级：工艺6班学号： 2013141493176实验组号： 6班4组同组姓名：崔婕、鲍曼实验时间： 2016 年10 月11 日— 10月 12 日实验设备组号：撰写实验报告时间：2016 年 10月 12 日一、实验目的1、掌握乳液聚合的基本操作，制备聚醋酸乙烯酯乳胶；2、学习水溶性涂料的基本知识，掌握设计涂料配方的方法；3、掌握乳胶漆的制备方法；4、掌握乳胶漆性能的测量和判别方法。

二、实验流程三、实验原料和主要设备实验药品：醋酸乙烯酯乳化剂OP-10 过硫酸钾聚乙烯醇碳酸钠邻苯二甲酸二丁酯去离子水六偏磷酸钠丙二醇碳酸钙滑石粉钛白粉磷酸三丁酯彩色色浆实验设备：集热式磁力搅拌器机械搅拌器高速搅拌机旋转粘度计干燥时间测定仪黑白格测定仪鼓风干燥箱框式涂布器电子天平四、实验步骤1．聚酯酸乙烯酯乳胶的制备①、安装好反应设备，配制5%的过硫酸钾溶液（如溶解过慢可以略加热）。

②、量取88ml 1.13%的OP-10乳化剂溶液加入250 ml四口瓶中。

四口瓶上带机械搅拌器、回流冷凝管、温度计和恒压漏斗加料器。

③、在搅拌下慢慢加入平均聚合度在1700左右、醇解度约为88%的聚乙烯醇6.0g。

加热混合物，升温至85℃，至聚乙烯醇完全溶解为止（溶解时间约1hr）。

④、停止加热，降温至65℃左右，重新开始加热，并一次性加入20g新蒸馏过的醋酸乙烯酯单体，4ml 5%的过硫酸钾溶液。

控制反应温度在70-75℃，维持反应温度至回流基本结束。

⑤、用恒压漏斗在2h内滴加68g新蒸馏过的醋酸乙烯酯单体，每加10g醋酸乙烯酯后补加1ml 5%过硫酸钾溶液。

整个加料过程中控制反应温度在70℃以上（油浴温度为70-85℃），并不停搅拌，反应后期加快搅拌速度。

单体滴加完毕后，一次性补加2ml 5%的过硫酸钾溶液，然后慢慢升温到90℃，直到回流结束。

⑥、将反应体系从油浴中取出，冷却。

实验四聚醋酸乙烯酯乳胶涂料的制备一、实验目的①进一步熟悉自由基聚合反应的特点②了解乳胶涂料的特点，掌握配制方法二、实验原理1.主要性质和用途聚醋酸乙烯酯乳液（PVAc），又称聚醋酸乙烯乳液，俗称白胶或白乳胶。

是一种白色粘稠液体。

具有配制简单，使用方便，固化速度较快，初粘力好，较高的粘接强度较高等优点，为应用最广的粘合剂之一。

VAc乳液聚合的常用方法有化学法和辐射法，其中化学引发VAc聚合最为常用，一般采用水溶性的引发剂如过硫酸盐引发单体聚合，以聚乙烯醇来保护胶体，加入乳化剂，所生成的聚合物以微细的粒子状分散在水中形成乳液。

2.配制原理聚合反应采用过硫酸盐为引发剂，按自由基聚合的反应历程进行聚合,主要的聚合反应式如下：S2O82-→ SO42-为使反应平稳进行，单体和引发剂均需分批加入。

此外，由于醋酸乙烯酯聚合反应放热较大，反应温度上升显著，也应采用分批加入引发剂和单体的方法。

三、主要仪器和药品四口烧瓶（250ml）、电动搅拌器、温度计、球形冷凝管、滴液漏斗、数显电子恒温水浴锅、烧杯等醋酸乙烯酯、聚乙烯醇、乳化剂OP-10、去离子水、过硫酸铵、碳酸氢钠、邻苯二甲酸二丁酯、六偏磷酸钠、丙二醇、钛白粉、碳酸钙、磷酸三丁酯。

四、实验内容1.聚醋酸乙烯酯乳液的合成①聚乙烯醇的溶解：在上图的装置中加入30ml蒸馏水和0.35g乳化剂OP-10，搅拌，逐渐加入2g聚乙烯醇。

加热升温，至90℃保温1h，冷却备用。

②将0.2g过硫酸铵溶解，配成质量分数5%的溶液③聚合：在装有电动搅拌器、温度计、冷凝管、恒压滴液漏斗的上述四口烧瓶中加入17g蒸馏过的醋酸乙烯酯和2ml质量分数5%过硫酸铵水溶液。

开动搅拌器，水浴加热，保持温度在65-75℃。

当回流基本消失时，温度自升至80-83℃时用滴液漏斗在2h内缓慢地、按比例地滴加23g醋酸乙烯酯和余下的过硫酸铵水溶液，加料完毕后升温至90-95℃，保温30min至无回流为止。

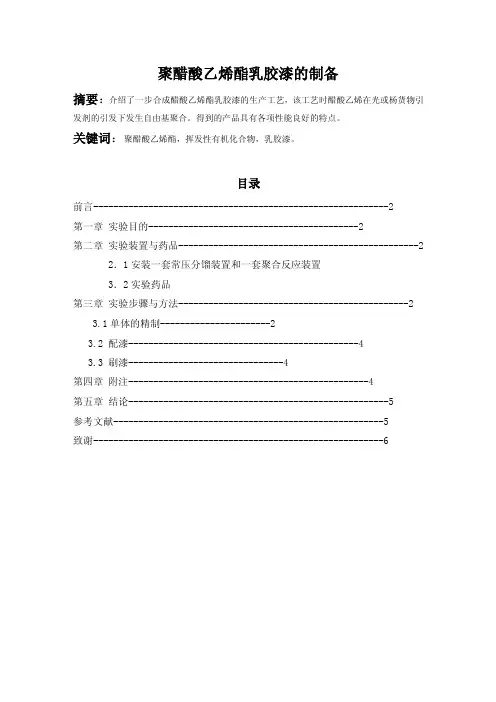

聚醋酸乙烯酯乳胶漆的制备摘要：介绍了一步合成醋酸乙烯酯乳胶漆的生产工艺，该工艺时醋酸乙烯在光或杨货物引发剂的引发下发生自由基聚合。

得到的产品具有各项性能良好的特点。

关键词：聚醋酸乙烯酯，挥发性有机化合物，乳胶漆。

目录前言-----------------------------------------------------------2第一章实验目的------------------------------------------2第二章实验装置与药品------------------------------------------------2 2．1安装一套常压分馏装置和一套聚合反应装置3．2实验药品第三章实验步骤与方法----------------------------------------------23.1单体的精制----------------------23.2 配漆----------------------------------------------43.3 刷漆-------------------------------4第四章附注------------------------------------------------4第五章结论----------------------------------------------------5参考文献------------------------------------------------------5致谢----------------------------------------------------------6前言醋酸乙烯酯在光或氧化物引发剂的引发下发生自由基聚合。

得到聚醋酸乙烯酯，醋酸乙烯酯的聚合方法很多，根据产品的用途有所选择，做涂料或粘合剂，则采用乳液聚合的方法。

本实验采用的乳液聚合的方法，得到聚醋酸乙烯酯乳液，在京复制的聚醋酸乙烯酯乳胶漆，乳液聚合是单体乳化剂，分散介质在机械搅拌或震动下形成乳状液而惊醒的金额和方法。

聚醋酸乙烯酯乳胶漆的制备及其含固量测定班级：化工3092 学号：0945323213 姓名：韩冰摘要：醋酸乙烯酯在光或过氧化物引发剂的引发下发生自由基聚合，得到聚醋酸乙烯酯。

醋酸乙烯酯的聚合方法很多，根据产品用途有所选择，。

如作涂料或粘合剂，则采用乳液聚合，如要进一步醇解制备聚乙烯醇，则采用溶液聚合。

醋酸乙烯的乳液聚合机理与一般乳液聚合机理相同。

本实验采用过硫酸钾为引发剂，聚乙烯醇和OP-10为乳化剂。

为使反应平稳进行，单体和引发剂分期分批加入，且控制加入速度。

涂料的应用很广泛，品种很多。

而且有很多的作用。

如保护作用，装饰作用，标志作用等等。

其安全无毒，施工方便，干燥快，通气性好等优点。

关键词：醋酸乙烯酯表面活性剂含固量乳化剂亲油亲水平衡值HLB前言：涂料是一种应用广泛而为人们熟知的产品，品种繁多，它一般由成膜物质，溶剂，颜填料和其他助剂组成。

他是一种涂敷于底材表面形成坚韧连续涂膜的液体或固体高分子材料。

对被涂表面起到装饰与保护作用。

涂料通常叫油漆。

随着科学技术的进步，还制成许多具有特殊功能的涂料，如耐高温，耐寒，示温，阻尼，导电，高温电绝缘，吸收太阳能，防辐射，伪装等。

广泛用于建筑，船舶，车辆，飞机，道路，机械，金属，电器等方面。

实验的配方设计：在该实验中，以醋酸乙烯酯为单体，过硫酸钾为引发剂，聚乙烯醇和OP-10为乳化剂。

聚醋酸乙烯酯的单体的聚合反应是自由基型加聚反应，属于连锁聚合反应。

在实验过程中，大部分单体和过硫酸钾不能一次性加入，要一滴一滴慢慢地加入，一方面为了能使反应完全，另一方面是为了探寻出最适宜的加入单体的速度，回流大小，过硫酸钾的操作条件。

同时，可以控制引发剂的用量和乳液的PH值。

过硫酸钾的用量会对反应有影响，过硫酸钾在水相中受热分解成硫酸根离子自由基而引发聚合反应，如果用量过多会引起乳液PH值下降，同时会使反应加剧，温度升高过快。

如果用量过少会使反应减慢，温度下降，单体聚合速度减慢。

实验2 聚醋酸乙烯酯乳胶的合成和乳胶漆的制备乳胶漆是一种用途广泛的新型涂料，具有价格低廉、使用简便、耐水性好、绿色环保、安全无毒等优点。

其中内墙涂料以价廉物美的醋酸乙烯酯共聚类乳胶漆应用最多。

丙烯酸酯共聚类乳胶漆与其它乳胶漆品种相比，有较好的耐候性、耐水性、抗磨损性和保色性，应用面也较广。

近年来也开始在金属物表面上防腐上得到应用。

本实验合成了聚醋酸乙烯酯乳胶，制备了乳胶漆并测定了其性能。

树脂以微细粒子团(粒径0.1—2.0μm)的形式分散在水中形成的乳液称为乳胶。

乳胶可分为分散乳胶和聚合乳胶两种。

在乳化剂存在下靠机械的强力搅拌使树脂分散在水中而制成的乳液称为分散乳胶。

由乙烯基类单体按乳液聚合工艺制得的乳胶称为聚合乳胶。

用于制取水性涂料的聚合乳胶主要有聚醋酸乙烯乳胶、聚丙烯酸酯乳胶、丁苯乳胶以及醋酸乙烯与其它单体共聚的乳胶。

乳液聚合是在搅拌下、利用乳化剂使单体在水中分散成乳液而进行的聚合反应。

乳化剂可用阴离子型或非离子型表面活性剂，如十二烷基硫酸钠、烷基苯磺酸钠，乳化剂OP-10、聚乙烯醇等。

聚乙烯醇是醋酸乙烯酯聚合常用的乳化剂，它兼起着增稠和稳定胶体的作用。

乳液聚合所用的引发剂是水溶性的，如过硫酸盐。

当溶液的PH值太低时，过硫酸盐引发的聚合速度太慢。

因此乳液聚合要控制好PH值，使反应平稳，同时达到稳定乳胶液分散状态的目的。

要把乳胶进一步加工成涂料，必须使用颜料和助剂。

基本的助剂有分散剂、增稠剂、防霉剂、增塑剂、消泡剂、防锈剂等，有时还按涂料的具体用途加入其它助剂。

常用助剂如下所示：(1)分散剂（相润湿剂）：这类助剂能吸附在颜料粒子的表面，使水能充分润湿颜料并向其内部孔隙渗透，从而使颜料能研磨分散于水相乳胶中，分散态的颜料微粒不会聚集和絮凝。

用无机颜料时，常用六偏磷酸钠或多聚磷酸盐等作分散剂，它们能使颜料在水中分散良好。

有机颜料多用表面活性剂作为分散剂。

(2)增稠剂：能增加涂料的粘度，起到保护胶体和阻止颜料聚集、沉降的作用。

实验9 醋酸乙烯乳胶漆的制备一、实验目的1.学习涂料的基本知识；2.了解自由基型加聚反应的原理；3、掌握聚醋酸乙烯乳液的合成原理, 乳胶漆的制法和实验技术。

二、目标产物的性能与用途聚醋酸乙烯（polyvinyl acetate, 简称PV A）乳液别名白乳胶, 乳白色粘稠浓厚液体。

具有优良的粘接能力。

醋酸乙烯乳胶漆是普遍使用的建筑内表面涂料, 具有价廉、使用方便、耐水性好等优点。

三、实验原理1.聚合原理乳液聚合是将不溶于水或微溶于水的单体在强烈的机械搅拌作用及乳化剂的作用下与水形成乳状液, 在水溶性引发剂作用下进行的聚合反应。

乳液聚合与悬浮聚合相似, 都是将油溶性单体分散在水中进行聚合反应, 因而也具有导热容易、聚合反应温度易控制的优点, 但与悬浮聚合有着显著的不同, 在乳液聚合中, 单体虽然同样是以单体液滴和单体胶束形式分散在水中的, 但由于采用的是水溶性引发剂, 因而聚合反应不是发生在单体液滴内, 而是发生在增溶胶束内形成的乳胶粒内。

乳液聚合的反应机理不同于一般的自由基聚合, 增加乳化剂浓度, 即增加乳胶粒数, 可以同时提高聚合速度和分子量。

而在本体、溶液和悬浮聚合中, 使聚合速率提高的一些因素, 往往使分子量降低。

所以乳液聚合具有聚合速率快、分子量高的优点。

乳液聚合在工业生产中的应用也非常广泛。

乳化剂的选择对稳定的乳液聚合十分重要, 起到降低溶液表面张力, 使单体容易分散成小液滴, 并在乳胶粒表面形成保护层, 防止乳胶粒凝聚。

常见的乳化剂分为阴离子型、阳离子型和非离子型三种, 实验中还常采用两种乳化剂合并使用, 其乳化效果和稳定性比单独便用一种好。

本实验采用聚乙烯醇和OP-10两种乳化剂。

市场上的“白乳胶”就是乳液聚合方法制备的聚醋酸乙烯酯乳液。

聚醋酸乙烯酯（PV Ac）胶乳漆具有水基漆的优点, 粘度小, 分子量较大, 不用易燃的有机溶剂。

作为粘合剂时(俗称白胶) , 木材、织物和纸张均可使用。

广东工业大学学院 专业 班 组、学号 姓名 协作者 教师评定实验题目 醋酸乙烯酯乳液聚合-白乳胶的制备一、实验目的学习聚醋酸乙烯酯白乳胶的合成原理和方法，加深对乳液聚合的理解。

二、实验原理乳液聚合是聚合反应方法之一，它是借助乳化剂（本实验OP-10）的作用和机械搅拌将单体（醋酸乙烯酯）分散在介质（聚乙烯醇水溶液）中形成乳状液。

并在引发剂（过硫酸铵）作用下进行的聚合反应。

本实验的反应产物即为聚醋酸乙烯酯，不必分离即可用作粘合剂。

反应式：nCH 2=CH (CH 2 CH)n33过硫酸铵三、实验仪器与药品电热套、三颈烧瓶、水浴锅、恒压滴压漏斗、直形冷凝管、电动搅拌器、温度计、锥形瓶、滴管、小烧杯。

五、仪器装置图图4-4 白乳胶的制备装置六、实验步骤（1）安装仪器。

（参见图4-4）（2）加料。

在三颈烧瓶中加入8%聚乙烯醇溶液30mL 、OP-10乳化剂10滴后，不断搅拌。

水浴加热至70℃。

（此时或有乳白色出现！）（3）从回流冷凝管上端入口处加入第一批引发剂（10%过硫酸铵）8滴。

然后从恒压滴液漏斗中以6s/滴的速度加入醋酸乙烯酯单体23 mL，直至单体加完为止。

（加完单体需用时1.5h 左右！加完后乳白色消失！）（4）同时,引发剂采用间歇滴加方式投料(从回流冷凝管上端入口处)，每隔0.5h加2滴，以保证聚合反应正常进行。

（5）单体加完后，缓慢升温至80℃，不断搅拌，再保温0.5h。

再升温至90℃，保温0.5 h，升至95℃，再保温10min。

（6）冷却，同时不断搅拌。

出料。

产品：乳白色液体，没有沉淀和结块。

讨论：（很重要，请填写！）七、思考题。

“聚醋酸乙烯酯乳液的合成和乳胶漆的制备”实验报告学生姓名：毛书林班级：10308034学号：1043084006实验组号：同组姓名：尤乾坤高雅琴实验时间：2013年10月29日— 10月30日实验设备组号：撰写实验报告时间：2013 年 10 月 30 日一、实验目的：1、掌握乳液聚合的基本操作，制备聚醋酸乙烯酯乳胶；2、学习水溶性涂料的基本知识，掌握设计涂料配方的方法；3、掌握乳胶漆的制备方法；4、掌握乳胶漆性能的测量和判别方法。

二、1．2. 醋酸乙烯乳胶漆的制备三、实验设备和原料药品一览表设备一览表四、实验记录：实验时间：2013 年10月29日天气：晴室温：℃实验时间：2013 年10月30日天气：晴室温：℃。

五、乳胶漆产品的成本计算和数据记录：（一）．流变性测量（二）．固含量测定(三)．耐水性测试A．质量变化B.加入沸水煮时现象(四)．遮盖力测试(五).乳胶漆产品的成本计算0.3×0.088+11.2×0.006+13×0.088+12×0.012+10×0.01+30×0.01=1.7816元1.7816÷0.18565=9.60元/kg乳液原料每千克9.6元9.6×0.12+40×0.008+22×0.05+3.2×0.025+0.35×0.018+17×0.001=2.6753元2.6753÷0.222=12.05元乳胶漆原料每千克12.05元我们制备了189.84g 乳胶，成本1.82元制备乳胶漆297g 乳胶漆，成本3.58元六、实验结论：从实验表面现象观察，我们所制备的乳胶漆含水量较高，粘度较小，色泽较白，没有成型的块状结构，没有杂质出现。

通过相关测试，和市售乳胶漆相比，我们所制备的乳胶漆固含量较低，粘性小，易流变，且在高温环境下变色，但遮盖力好，涂抹更加均匀。

化工专业实验报告“聚醋酸乙烯酯乳液的合成和乳胶漆的制备”实验报告学生姓名：唐波班级：工艺6班学号： 2013141493176实验组号： 6班4组同组姓名：崔婕、鲍曼实验时间： 2016 年10 月11 日— 10月 12 日实验设备组号：撰写实验报告时间：2016 年 10月 12 日一、实验目的1、掌握乳液聚合的基本操作，制备聚醋酸乙烯酯乳胶；2、学习水溶性涂料的基本知识，掌握设计涂料配方的方法；3、掌握乳胶漆的制备方法；4、掌握乳胶漆性能的测量和判别方法。

二、实验流程三、实验原料和主要设备实验药品：醋酸乙烯酯乳化剂OP-10 过硫酸钾聚乙烯醇碳酸钠邻苯二甲酸二丁酯去离子水六偏磷酸钠丙二醇碳酸钙滑石粉钛白粉磷酸三丁酯彩色色浆实验设备：集热式磁力搅拌器机械搅拌器高速搅拌机旋转粘度计干燥时间测定仪黑白格测定仪鼓风干燥箱框式涂布器电子天平四、实验步骤1．聚酯酸乙烯酯乳胶的制备①、安装好反应设备，配制5%的过硫酸钾溶液（如溶解过慢可以略加热）。

②、量取88ml 1.13%的OP-10乳化剂溶液加入250 ml四口瓶中。

四口瓶上带机械搅拌器、回流冷凝管、温度计和恒压漏斗加料器。

③、在搅拌下慢慢加入平均聚合度在1700左右、醇解度约为88%的聚乙烯醇6.0g。

加热混合物，升温至85℃，至聚乙烯醇完全溶解为止（溶解时间约1hr）。

④、停止加热，降温至65℃左右，重新开始加热，并一次性加入20g新蒸馏过的醋酸乙烯酯单体，4ml 5%的过硫酸钾溶液。

控制反应温度在70-75℃，维持反应温度至回流基本结束。

⑤、用恒压漏斗在2h内滴加68g新蒸馏过的醋酸乙烯酯单体，每加10g醋酸乙烯酯后补加1ml 5%过硫酸钾溶液。

整个加料过程中控制反应温度在70℃以上（油浴温度为70-85℃），并不停搅拌，反应后期加快搅拌速度。

单体滴加完毕后，一次性补加2ml 5%的过硫酸钾溶液，然后慢慢升温到90℃，直到回流结束。

⑥、将反应体系从油浴中取出，冷却。
