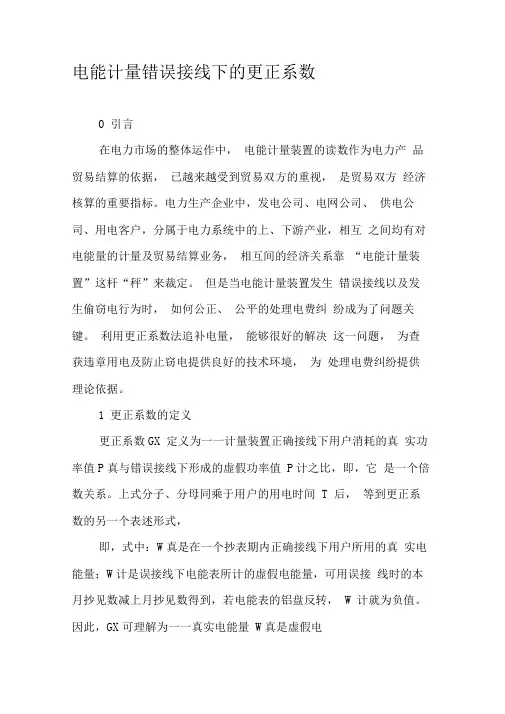

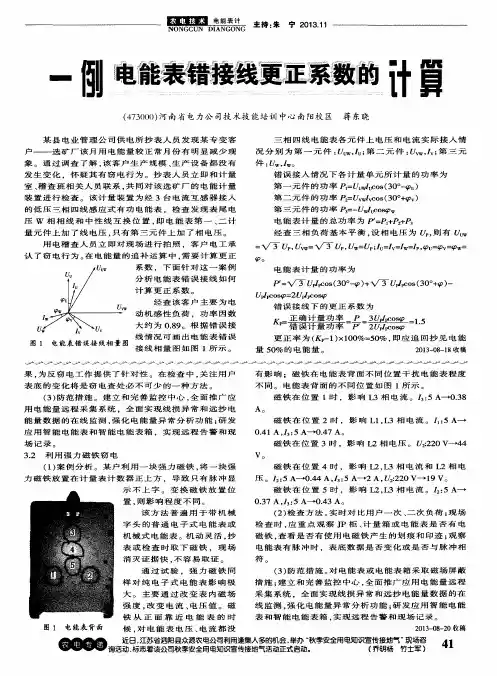

电能计量错误接线下的更正系数0 引言在电力市场的整体运作中,电能计量装置的读数作为电力产品贸易结算的依据,已越来越受到贸易双方的重视,是贸易双方经济核算的重要指标。
电力生产企业中,发电公司、电网公司、供电公司、用电客户,分属于电力系统中的上、下游产业,相互之间均有对电能量的计量及贸易结算业务,相互间的经济关系靠“电能计量装置”这杆“秤”来裁定。
但是当电能计量装置发生错误接线以及发生偷窃电行为时,如何公正、公平的处理电费纠纷成为了问题关键。
利用更正系数法追补电量,能够很好的解决这一问题,为查获违章用电及防止窃电提供良好的技术环境,为处理电费纠纷提供理论依据。
1更正系数的定义更正系数GX 定义为一一计量装置正确接线下用户消耗的真实功率值P真与错误接线下形成的虚假功率值P计之比,即,它是一个倍数关系。
上式分子、分母同乘于用户的用电时间T 后,等到更正系数的另一个表述形式,即,式中:W真是在一个抄表期内正确接线下用户所用的真实电能量;W计是误接线下电能表所计的虚假电能量,可用误接线时的本月抄见数减上月抄见数得到,若电能表的铝盘反转,W 计就为负值。
因此,GX可理解为一一真实电能量W真是虚假电能量W计的多少倍。
2更正系数的意义一般通过误接线下接进电能表所有电流、电压间的相量图可求出P计,从而先推算出GX即,有了GX的值就可以推算出该抄表周期内用户的真实用电量W真,,该式体现了更正系数的意义一一即通过更正系数GX可从虚假电能量W计中推算出用户所用的真实电能量W真,还事物的本来面目。
其中正确的计量方式下的P真是固定不变的,有如下几种情况:1)三相三线两元件有功计量:;2)三相三线两元件内相角无功计量:;3)三相四线三元件有功计量:;4)三相四线三元件跨相法无功计量:。
在公式中W真=W# GX W计与GX两者应一一,因为用户真实电量W真始终为正。
另外还有以下规律存在3例证某工厂一套高供高计两元件有功电能计量装置,双月抄表,原抄读数为5000,2 个月后抄表读数为2000,电流互感器变比KI 为200/5,电压互感器变比为6000/100 ,已通过画向量图得知该误接线下的功率表达式为,平均功率因数为0.9 (滞后),求该用户这两个月来真实消耗的点能量。

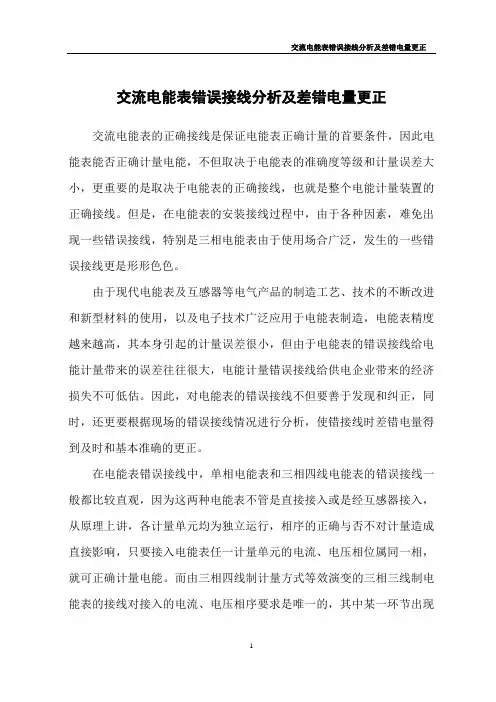

交流电能表错误接线分析及差错电量更正交流电能表的正确接线是保证电能表正确计量的首要条件,因此电能表能否正确计量电能,不但取决于电能表的准确度等级和计量误差大小,更重要的是取决于电能表的正确接线,也就是整个电能计量装置的正确接线。
但是,在电能表的安装接线过程中,由于各种因素,难免出现一些错误接线,特别是三相电能表由于使用场合广泛,发生的一些错误接线更是形形色色。
由于现代电能表及互感器等电气产品的制造工艺、技术的不断改进和新型材料的使用,以及电子技术广泛应用于电能表制造,电能表精度越来越高,其本身引起的计量误差很小,但由于电能表的错误接线给电能计量带来的误差往往很大,电能计量错误接线给供电企业带来的经济损失不可低估。
因此,对电能表的错误接线不但要善于发现和纠正,同时,还更要根据现场的错误接线情况进行分析,使错接线时差错电量得到及时和基本准确的更正。
在电能表错误接线中,单相电能表和三相四线电能表的错误接线一般都比较直观,因为这两种电能表不管是直接接入或是经互感器接入,从原理上讲,各计量单元均为独立运行,相序的正确与否不对计量造成直接影响,只要接入电能表任一计量单元的电流、电压相位属同一相,就可正确计量电能。
而由三相四线制计量方式等效演变的三相三线制电能表的接线对接入的电流、电压相序要求是唯一的,其中某一环节出现问题都会造成错误接线,错误接线分析判断及差错电量的更正都较三相四线制复杂的多,而且,三相三线制计量方式在10KV动力用户(三相负荷基本平衡)计费中广泛采用,因此,三相三线电能表错误接线的分析尤为重要。
现主要就三相三线有功计量方式错误接线及差错电量更正做简要分析。
一、三相三线有功电能表经互感器接入正确接线方式在三相三线有功电能表在正确接线方式下运行,经伏安相位法测得的相位关系及功率是:第一计量单元:P1=Uab·Ia cos(30О+φa)第二计量单元:P2=Ucb·Ic cos(30О-φc)两元件所测得的功率之和为:P=P1+P2= Uab·Ia cos(30О+φa)+ Ucb·Ic cos(30О-φc)当三相负荷平衡、系统完全对称时,两元件测得的总功率为:P=P1+P2= Uab·Ia cos(30О+φ)+ Ucb·Ic cos(30О-φ)=3UIcosφ一般情况下,当用户力率在0.9左右时,测得的Uab和Ia之间的相位角为56О左右,Ucb和Ic之间的相位角为356О左右。
电能计量装置错接线方式下更正系数的确定
摘要电能计量装置的错误接线引起计量的不正确。
本文提出了根据正确和错误接线所对应的功率表达式之比,来求取更正系数,最后确定应追回的少收电费。
关键词电能计量错接线更正系数确定
电能计量装置发现有错接线可能时,可以通过六角图测试法相量分析后来确定错接线方式。
例:某一错接线三相三线计量方式所对应的功率表达式:
P=ULIph[cos(90°+φa)+cos(30°+φc)]=31/2ULIphcos(60°+φ) 三相三线正确的功率表达式
P0=31/2ULIphcosφ
以上式中P为三相三线错接线所对应的计量功率;P0为正确接线所对应的计量功率;UL为线电压;Iph为相电流,cosφ为负载的功率因数,φa=φc=φ。
更正系数Gx=P0/P=(31/2ULIphcosφ)/[31/2ULIphcos(60°+φ)]=2/(1-31/2tgφ)
得出更正系数的表达式,还需确定负载的功率因数,才能确定更正系数,该方法存在二个问题,①负荷的功率因数难以确定,由于原有功、无功电量是错接线方式计量的电量,使用该数据计算得到的功率因数,显然是错误的。
②计量电能表在正确的接线方式下,由于环境的温度、湿度、电压、频率、工作位置、外磁场、功率因数等影响量的变化,该表的误差特性曲线也会发生变化。
那么,在错接线方式下的计量电能表,同样应该考虑由影响量变化引起的误差特性曲线的变化,尤其是当出现缺少一个驱动力矩的错接线方式时,由不平衡误差为主要部分的相对误差的变化值更大,为此本人采用标准电能表在现场实测错接线的更正系数来直接获取更正系数,来解决以上的两个问题。
1解决问题的实测方法
1.1当计量装置用TA、TV无损坏时产生的错接线时。
首先,采用六角图测试法,对错接线进行相量分析,确定该电能计量装置的错接线方式,然后,保护其计量电能表的错接线状态。
在该错接线方式下,若计量二次回路能够分离为正确二次接线和错误的二次接线,那么,使用等级精度不大于0.2级的计量电能表的作为标准电能表,接入正确的二次回路中,这样标准电能表所接入的接线方式是正确的电能计量接线方式,而计量电能表所接入的接线方式是错误的计量接线方式,用正确接线方式下的标准电能表来校验错误接线方式下的计量电能表的相对误差,通过计算就得到计量电能表错接线的更正系数。
1.2当计量用TA、TV被损坏时产生的错接线:
(1)用与1.1相同的方法确定错接线方式。
(2)调换被损坏的TA、TV,恢复正确的接线方式。
(3)根据确定的错接线方式,在联合接线盒与计量电能表接线盒二次接线模拟错接线方式。
使计量电能表仍保持原来的错接线方式计量。
而此时联合接线盒与TA、TV的二次接线端之间的二次接线为正确接线,使用与1.1相同的校验方法,就得到错接线方式的更正系数。
1.3当错误接线方式下,正确接线与错误接线无法同时在同一计量二次回路存在时,也就是当错接线存在时,正确的计量接线方式就无法恢复,或当计量二次接线被纠正为正确的线方式时,错误的接线方式就无法模拟时,采取六角图测试法,确定错接线方式,计算更正系数。
然后,使用标准电能表,接入错接线方式下的计量回路中,用错接线方式下的标准电能表来校验错接线方式下的计量电能表的相对误差,通过计算可以得到该错接线方式的更正系数。
当标准电能表接入错接线回路,若某一驱动元件发生倒走,即负力矩时,不管被检的计量电能表是否反转,为了保证标准表应有的准确度,则通过反接标准电能表电流的方法,
使之正转。
注意标准表的最后读数应加上一个负号。
2实测方法的误差分析
设正确接线方式的标准表计量的功率为P0,错接线方式下的标准表计量的功率为P,错接线方式下计量电能表的功率P′,计量电能表存在计量误差时的更正系数为G′X,不存在计量误差时的更正系数为GX,那么用标准电能表在正确接线方式下校验错误接线下的计量电能表的相对误差为ε%时,更正系数的计算:
因为ε%=(P′-P0)/P0×100%
又G′X=P0/P′
所以ε%=[(P0/G′X)-P0]/P0×100%
ε%=(1/G′X)-1得G′X=1/(1+ε%)
以上表达式可以看出,该更正系数,包括二个方面:
(1)计量电能表由错接线方式引起的相对误差;
(2)错接线下计量电能表的相对误差。
用标准电能表在错接线方式下校验错接线方式下计量电能表的相对误差时,更正系数的计算:
ε%=(P′-P0)/P0×100%,P′=P(1+γ%)
G′X=P0/P′=P0/P(1+γ%)
由于GX=P0/P=1/(1+ε%)
则G′X=1/[(1+ε%)(1+γ%)
从以上表达式可以看出,该更正系数,包括二个方面:
(1)计量电能表由错接线方式引起的相对误差;
(2)错接线下计量电能表的相对误差。
3例证
某高供高计用户电能计量用TA变比100A/5A、TV变100kV/0.1kV、倍率2000。
该用户开工生产后,发现其用电单耗明显少于同类企业的用电单耗,怀疑该用户存在计量装置错接线的可能和窃电的嫌疑,立即赴现场检查,计量柜封印都完好无损,排除人为窃电的可能,随后进行六角图测试,相量分析后,确定该电能计量装置的错接线方式为第一元件,第二元件即是A相电流反接造成的错接线的方式,相量图如图1所示。
根据错误接线方式计算确定更正系数,错误接线的功率表达式
P=UAB(-IA)[cos(180°+30°+φA)]+UCBIC[cos(30°-φC)]=UABIA[cos(30°+φA)]+UCBIC[cos(30°-φC)]=ULIphsinφGX=[31/2ULIphcosφ]/(ULIphsinφ)=31/2tgφ
现场实测(改正为正确接线时):cosφ=0.78tgφ=0.80GX=3.1/2/0.80=2.165 实测法:使用0.1级电子式标准电能表表,电能常数为8×10.6脉冲/kWh,被实测的计量电能表电能常数为1800r/kWh、等级1.0级,现场校验方法使用1.1实测方法,根据相量分析确定的电能计量装置的错接线方式,那么标准表A相电流需反接输入,才能使标准表的接线在正确接线方式下来校验错误接线下的计量电能表的相对误差来更正系数。
算得标准数=(标准电能表的方式常数×N)/被校电能表的常数=(8×106×N)/1800=4444.4×N
当N选定被检表10r或10个脉冲时,标准数=44444脉冲
实测标准数的脉冲为98100个脉冲根据电能表现场校验的相对误差的计算法,相对误差=(算得标准数-实测标准数)×N/实测标准数×100%
那么相对误差:
ε=(44444-98100)/98100×100%=-54.695%
被校电能表为1.0级,如误差按0.1计,则相对误差ε=-54.70%
GX=1(1+ε)=1/[1+(-54.70%)]=2.208
该电能计量表自投入运行以来,累计抄见示数为52个数字,累计电量为:
52×TA变比×TV变比=52×2000=104000(kWh)
由于该用户是新开工用户,那么可以判定错接线发生之日就为该用户的装表接电之日,那么该用户的退补方法按计算法为:
应补电量=GX×累计电量-累计电量
=(GX-1)×累计电量
=(2.165-1)×104000=121160(kWh)
按实测法为:
应补电量=GX×累计电量-累计电量
=(GX-1)×累计电量
=(2.208-1)×104000=125632(kWh)
比较两方法,可得到少补电量=125632-121160=4472(kWh),上述例子说明,通过实测法不仅可以挽回少补的电量损失,而主要的通过实测法还可以对计算法得到的更正系数进行验证,检验六角图相量分析法确定的错误接线,是否符合现场实际的情况,把握退补电量最后一关,确保退补电量工作万元一失。
4现场实测工作的注意事项
(1)现场实测工作至少由2人担任,严格遵守《安规》有关规定进行工作。
(2)实测时,现场的负荷必须达到《电能计量装置检验规》SD109-83规定的电能表现场检验条件。
若现场运行的负载很不稳定,那么可以查阅该用户运行值班记录,选择一个负载曲线比较平坦的时段内进行实测,偶尔短时间的冲击负荷以及大负荷的起动,不是适合校验的。
(3)实测时,标准表的正确接线方式,必须是通过六角图测试法经相量分析后,确认为正确的标准接线方式时,才可用正确接线方式下的标准电能表,校验错接线方式下的计量电能表的相对误差,来获取更正系数。
5结论
由于电能表的错误接线,使电费收入减少。
在改为正确接线后,利用本办法求得误差�ε,即更正系数,可以为电业部门挽回少收电费的损失。
