水稻联合收割机的工作原理--ppt课件(2024版)

水稻联合收割机的工作原理--ppt课件(2024版)

ppt课件
21pLeabharlann t课件22半喂入联合收割机特点
能基本保持茎杆的完整性，消耗功率少， 采用立式割台割幅受到限制，应用在小 型联合收割机上，结构紧凑，结构简单， 造价较低。
ppt课件
23
总结
介绍联合收割机的类型、构造、主要工 作部件及工作原理，总结出半喂入联合 收割机优缺点。
ppt课件
24
3、行走系统 发动机的动力到达履带驱动轮后，经过
行走系统将轮速转化为收割机的运动。 行走系统主要包括驱动轮、支重轮、导 向轮、托带轮、机架和履带等组成。
ppt课件
15
主要组成部件
4．操纵控制系统 操纵控制系统由操作系统、电气系统、
液压系统三部分组成。
ppt课件
16
(1)操纵系统。主要由主操纵手柄、副变 速操纵手柄、脱粒深度手动调节开关、 割台离合器手柄、脱粒离合器手柄、油 门手柄、脚踏制动器等组成(图6-19所示)。
物(或喂入深浅)调节机构、垂直提升链及 脱粒夹持链等，其作用是将割台割下的 作物按一定喂入深度要求，整齐地夹持 输送给脱粒装置。
ppt课件
8
主要工作部件
2、脱粒清选装置
该装置是收割机的重要组成部分，其处理能力 的大小决定了收割机的工作效率，其工作状态 的好坏又直接影响收割机的脱粒、清选等性能 指标。
ppt课件
18
主要组成部件
5．传动系统 主要由传动离合器(包括单向离合器)、张
紧装置、无级变速器、安全离合器及各 种皮带、链条等传动元件组成，将发动 机产生的动力安全有效地传递至各工作 部件。
ppt课件
19
发动机
采用4TNE88-RCC柴油发动机
ppt课件

第十章 谷物收获机械 3PPT课件

第十章 谷物收获机械 3PPT课件
• 按动力配套分为牵引式、自走式、悬挂式 及自走底盘式。
第四节 联合收获机
• 一、稻麦联合收获机 （一）构造和工作过程
第四节 联合收获机
• （二）谷物联合收获机的使用调整
• 1、切割器的调整
• （1）护刃器安装位置的调整：相邻护齿 的间距应相等，护刃器上的定刀片应在 同一平面内，否则应重新安装，或在固 定螺栓处加减垫片。
切割速度高，机具振动小。允许调整作业，刀 片更换方便，但传动结构复杂，功率消耗大， 不适合大割幅和多行作物收割。常用于割草机。 往复式：动刀往复运动，在定刀的配合下切割， 适应性强，工作可靠。适合宽幅作业，但惯性 力较大。多用于谷物收割机
第一节 收割机械
• 1、往复式切割器的构造及类型 • 按国标分为3种型号。几何尺寸和装配关
• （2）动刀片和定刀片的对中调整：割刀 在行程的极点位置时，动刀片、定刀片 中心线应重合，一般允许偏差不超过3－ 5mm。
• （3）改变压刃对割刀的压紧程度来调整 动刀与定刀的间隙
2、拨禾轮的调整 拨禾轮相对切割器的调整，自走式联合收割
机多采用液压操纵，一些小型收割机多为 机械式。有的联合收割机的拨禾轮的前后 调整与高度调整是连动的。多数联合收获 机拨禾轮的前后位置是单独调整的。 3、脱粒装置的调整 脱粒间隙和滚筒转速直接影响脱粒质量。间 隙小，脱净率高，但功耗增加破损加大。 间隙大，脱净率低。应根据作物湿度等情 况适当调整脱粒间隙。 4、清粮装置的调整 为适应不同谷物和各种工作情况，用改变风 机转速和进风口的大小调节风量，调整导 风板的位置可改变气流吹向筛子的位置等。
第十章 谷物收获机械
• 谷物的收获一般包括收割、运输、脱粒、 清粮等
• 1、分别收获 • 2、联合收获 • 3、分段收获

第六章 谷物收获机械

第六章 谷物收获机械
收获作业是农业生产的一个重要环节，季节性强，劳 动强度大，直接影响到农产品的产量和品质。随着农业生 产技术水平的不断提高，用现代化手段实现农业产品收获， 采用机械化、自动化收获机具对提高生产率具有重要的意 义。
第六章 谷物收获机械
一、谷物收获方法和农业技术要求
谷物收获包括收割、捆束、运输、堆垛、脱粒、分离、 清粮等作业，它可以用不同的方法来完成，目前我国有以 下三种方法： 1．分别收获法 用人力或机械分别完成收获过程的各 项作业。例如，用收割机收割谷物，铺放在留茬地上，由 人工捆束、装车运回场上，人工堆垛，用脱粒机脱粒、分 离和清粮。此法的优点是所用机械构造简单、投资费用少、 对使用技术要求不高，适用于经营规模较小、经济发展水 平不高的地区。它的缺点是收获过程的各项作业分别进行， 需要众多的劳动力，劳动生产率低，劳动强度大，收获损 失也较大。
2．回转式切割器
回转式切割器的工作部为带刃口的回转体，如回 转圆盘。圆盘有光刃和齿刃两种。圆盘回转为等速运 动，切割速度高，回转平稳；但是它的工作幅宽受回 转体直径限制，只适用于窄割幅的收割机。
图6-3 回转式切割器
第六章 谷物收获机械
（二）往复式切割器的部件 1．动刀片：作用是和定刀片形成剪切，将谷物径 杆切断。有光刃和齿刃两种，呈六角形铆在刀杆上。 光刃切割整齐，消耗功率少，但易磨钝。齿刃切割时， 有时有撕裂茎秆的现象，消耗功率大；但不易磨钝， 使用寿命长。在收割机上大都用齿刃动刀片。 2．定刀片： 作用是和动刀片形成剪切，将谷物 茎杆切断。一般为光刃，呈长梯形铆在护刃器上。为 了防止茎秆滑出，定刀片也有做成齿刃的。
第六章 谷物收获机械
三、收割机的一般结构 以卧式割台收割机为例，一般由分禾器、拨禾轮、切割 器、输送装置、传动系统、机架和悬和挂升降机构等部分组 成。

谷物收获机械概论

谷物收获机械概论

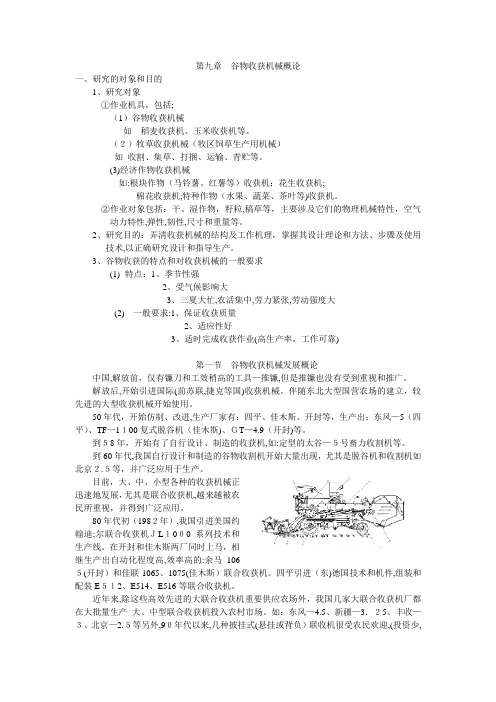

第九章谷物收获机械概论一、研究的对象和目的1、研究对象①作业机具，包括;（1）谷物收获机械如稻麦收获机、玉米收获机等。

（２）牧草收获机械（牧区饲草生产用机械）如收割、集草、打捆、运输、青贮等。

(3)经济作物收获机械如:根块作物（马铃薯、红薯等）收获机；花生收获机;棉花收获机;特种作物（水果、蔬菜、茶叶等)收获机。

②作业对象包括：干、湿作物，籽粒,稿草等，主要涉及它们的物理机械特性，空气动力特性,弹性,韧性,尺寸和重量等。

2、研究目的：弄清收获机械的结构及工作机理，掌握其设计理论和方法、步骤及使用技术,以正确研究设计和指导生产。

3、谷物收获的特点和对收获机械的一般要求(1)特点：1、季节性强2、受气候影响大3、三夏大忙,农活集中,劳力紧张,劳动强度大(2)一般要求:1、保证收获质量2、适应性好3、适时完成收获作业(高生产率，工作可靠)第一节谷物收获机械发展概论中国,解放前，仅有镰刀和工效稍高的工具—推镰,但是推镰也没有受到重视和推广。

解放后,开始引进国际(前苏联,捷克等国)收获机械。

伴随东北大型国营农场的建立，较先进的大型收获机械开始使用。

50年代，开始仿制、改进,生产厂家有：四平、佳木斯、开封等，生产出：东风—5（四平）、TF—1１00复式脱谷机（佳木斯)、ＧT—4.9（开封)等。

到５8年，开始有了自行设计、制造的收获机,如:定型的太谷—５号畜力收割机等。

到60年代,我国自行设计和制造的谷物收割机开始大量出现，尤其是脱谷机和收割机如北京２.５等，并广泛应用于生产。

迅速地发展，尤其是联合收获机,越来越被农民所重视，并得到广泛应用。

80年代初（198２年）,我国引进美国约翰迪;尔联合收获机ＪL１0０0系列技术和生产线。

在开封和佳木斯两厂同时上马，相继生产出自动化程度高,效率高的:余马106５(开封）和佳联1065、1075(佳木斯）联合收获机。

四平引进（东)德国技术和机件,组装和配装E５１2、E514、E516等联合收获机。

收割机械概述PPT(共 140张)

收割机械概述PPT(共 140张)

分段收获法常用机械的收获过程
பைடு நூலகம்
收割与脱粒过程
扬场清粮过程
2、联合收获法：
利用联合收获机
一次完成作物的收割、 脱粒、分离和清选等 多项作业的方式。特 点：生产率高、作业 周期短、积累损失小、 作业质量好。设备投 资大、机器利用率低、 技术水平要求高。
3、两段收获法 ：先利用割晒机进行收割， 待晾晒3~5天后用带有捡拾器的联合收获机进 行捡拾、脱粒、分离和清选作业的方式。特 点：谷粒饱满、产量提高、作业周期长、设 备投资大。
常用的机型有：4GL—140 / 170， Vm=2~4km /h （1~2m/s）， Vd=2m/s，Q=Vm B /667 （亩/时）， 一般为4~9亩/时。
工作原理：收割机工作时，拨禾抡、输 送带和切割器由拖拉机动力输出驱动工 作，分禾器将行内谷物茎秆集束引向切 割区，并在拨禾轮的后向推送扶持下被 切割器切割，随即倒向输送带（也可能 是螺旋搅龙）被传出。
后放铺型
图8-4 后放铺收割机 .小分禾器 2.扶禾三角带拨齿 3.星轮 4.压簧 5.输送带 6.转向星轮 7.转向夹持输送带 8.压杆 9.导向杆
(二) 卧式收割机
Vm
ω
拨禾轮
分禾器 切割器 输送带
基本构成：分禾器、拨禾轮、切割器、 输送装置、传动装置等。
由于割台为立式，纵向尺寸小， 重量较轻，置于拖拉机前方，有利 于机组的纵向稳定性。但对倒伏作 物和低产谷物适应性不理想。
图8-6 前悬挂式割晒机 .拨禾轮 2.切割器 3.输送带 4.收割台 5.悬挂
架 6.油缸 7.伸缩杆 8.平衡弹簧 9.传动轴
4SX－3.8型割晒机的主要工作部 件的调整
• 1）拨禾轮 • 2）切割器 • 3）帆布输送带

《收获机械》课件

《收获机械》课件
兼容多种收割操作和适应不同地域的需求
智能化运行
利用传感器和控制系统提高机械运行的智能程度
环保节能实现
采用新能源和高效能技术，减少资源消耗和环境影 响
五、收获机械的市场前景
国内市场现状
收获机械市场逐渐扩大，需求增加
国外市场现状
出广阔，发展空间巨大
六、总结
单独作业收获机、联合收获机
三、收获机械的主要部件
煤油机
提供动力，驱动收获机械运行
割台
实施收割操作，将农作物割断并送入机械内部
秸秆粉碎器
将废弃物处理成肥料或留在地里保护土壤
清选装置
清理和筛选收获的农作物，确保质量和干净度
四、收获机械的发展趋势
自动化升级
实现更高效的收割操作和减少人力投入
多功能化应用
《收获机械》PPT课件
欢迎大家参加《收获机械》PPT课件！这个课程将介绍收获机械的背景、分类、 主要部件、发展趋势、市场前景以及对相关行业的影响。
一、引言
本次课程旨在介绍收获机械的背景和发展现状，以及其在农业领域的广泛应用。
二、收获机械的分类
按收获作物分类
玉米收获机、水稻收获机、麦收获机
按收割方式分类
1 收获机械的重要性
提高农业生产效率和农民收入
2 收获机械的未来发展前景
技术进步和市场需求推动发展
3 对相关行业的影响
带动农业机械制造和农业服务业发展
七、参考文献
1 收获机械的发展史
文献1
3 收获机械的市场趋势分析
文献3
2 收获机械的现状和未来
文献2

十章收获机械课件


N
（三）弓齿滚筒式脱粒装置
E
A ▪ 它由弓齿滚筒与凹板组
U
成。
▪ 弓齿滚筒由滚筒体，滚
筒轴和弓齿组成弓齿按
螺旋线排列在滚筒体上。
▪ 根据作用不同，滚筒体 各部位的弓齿分为梳整 ▪ 特点：
A ▪ 弓齿滚筒式脱粒装置消耗功率小，脱出
U
的茎秆相当完整，可用于编织等副业生 产；
▪ 1.纹杆滚筒结构
▪ 它由纹杆、纹杆座、幅盘、中间支承圈和滚筒轴等组成
N▪ 2.凹板结构
E
▪
凹板通常为整体栅格式，由弧形侧板、横格板和
A 穿在横格板孔中的钢丝组成。
U▪ 特点：
▪ 纹杆滚筒式脱粒装置结构简单，有较好的脱粒、 分离性能，茎秆断碎较少，消耗功率也较小，适 于脱多种作物和品种，所以运用最广泛。
N
六、分离装置
E
A
▪ ▪
键式逐稿器 由几个相互平行支承在曲轴上的健箱组成。按机型大
U 小分别采用三键、四健、五键和六键。
▪ 用得最广泛的是双轴四键式。
▪ 它由键箱、前曲轴、后曲轴、挡帘、逐稿轮等组成。
N
▪ 影响键式逐稿器工作性能的因素是：
E
A
▪ 键面倾角；
U
▪ 曲柄半径和转速；
▪ 键长和键宽；
▪ 挡帘位置；
N EAU
第一节 概 述
收获是整个农业生产过程中重要的部分，因此收获机 械化是反映一个国家和地区农业现代水平的一个重要标志。
一、谷物（包括小麦、玉米、大豆等）收获的特点
1．适时性强 小麦一般在7.25～8.15东北地区， 黄熟期和完熟期（受连雨天的影响）；
2．机械化程度高 国营农场小麦、大豆100％，农 村较低，果树、蔬菜等作物的收获机械我国大部分正在研 究阶段、生产应用较少。

(农业机械化课件)第七章收获机械

由于茎秆是在水平状态下被输送的，因此输送平稳， 且拨禾抡对倒伏作物具有一定的扶起作用。但机构纵向尺 寸大，不利于拖拉机前置配置，故很少在小型拖拉机上使 用。
卧式收割机的输送带有单带和双带 之分：单带为割晒机使用，双带为收割 机使用，如下图所示：
单带
双带
本章中主要讲授的内容是：切割器和扶禾器
（三）悬挂式割晒机
⑵滑切——割刀的绝对运动方向与割 刀刃口既不垂直又不平行的切割方式。
设：Vn——割刀运动的法向速度；
Vt——割刀运动的切向速度 ； α——割刀运动的绝对速度方向与 法向速度方向的夹 角，此处定义 为滑切角。
P
Vt
α
V
Vn
☆切割理论的力学试验结果和割刀运动 几何分析结果表明，滑切比正切省力。
2、茎秆的物理机械性 质对切割性能的影响
茎秆的物理机械性质主要是指茎秆 本身所固有的一些特性，他包括切割阻 力、弯曲阻力、弹性模量、抗弯强度等。 而这些因素随茎秆的品种、成熟度和湿 度等的变化而变化。只要割刀克服了横 切面内的切割阻力，茎秆就会被切断。
但是，在切割象小麦、水稻这样的 刚度较小的作物时，只要受到较小的外 力就会发生弯斜，给顺利切割造成一定 的困难。因此，要实现对茎秆的完全切 割，一般可采取二种措施：
杆拨禾器 14.割刀 15.纵向导禾杆 16.导轨 17.销轴
图8-43 铅垂面型扶禾器 1.拨指 2.下链轮 3.链盒 4.上链轮 5.上拨禾星轮 6.上横 向输送链 7.下拨禾星轮 8.下横向输送链 9.割刀 10.导
禾杆 11.分禾器 12.销轴 13.导轨
（三）拨禾轮的工作原理
拨禾轮主要用于卧式收割机 或联合收割机割台上，用以引导 茎秆、扶持切割、并清扫割台， 防止已割茎秆在割刀上堆积而造 成堵刀。拨禾轮有普通拨禾轮和 偏心拨禾轮之分，其中普通拨禾 轮现已逐渐被淘汰。

农业机械学之谷物收获机械概述.pptx


概述
东北农业大学2007级校级精品课——农业机械学
谷物的收获方法
两段收获法收获过程录像
概述
东北农业大学2007级校级精品课——农业机械学
谷物的收获方法
谷物的机械收获系统 谷物的机械收获系统
分段收获法 联合收获法 两段收获法
联收机 割晒机
联收机 扬场机 脱粒机 运输车 收割机
概述
☆
☆
☆
概述
东北农业大学2007级校级精品课——农业机械学
加一支承力的切割称为有支承切割。
收割机
☆单支承切割——用动
刀片配合定刀片的切割。
☆双支承切割——用动刀
片配合带有护刃器的定刀
片的切割 。
定刀片
PP
动刀片
收割机
东北农业大学2007级校级精品课——农业机械学
切割机构
2、茎秆的物理机械性质对切割性能的影响
有支承切割可使茎秆获得一定的抗弯能力， 可在低速状态下进行切割，切割速度为1~2 m / s。
研究结果表明：在同样切割速度的情况下， 双支承切割比单支承切割能获得较好的使用参数。
在进行单支承切割时，切割速度为1~2 m / s，要保证正常的切割，动、定刀片之间的切割间 隙必须在0~0.5mm范围内，否则，茎秆的切割阻 力增大，有可能发生撕裂现象。这给切割器的设 计与安装带来很大的困难 。
东北农业大学2007级校级精品课——农业机械学
东北农业大学2007级校级精品课——农业机械学
谷物的收获方法
分段收获法收获过程录像
概述
东北农业大学2007级校级精品课——农业机械学
谷物的收获方法
二、联合收获法 利用联合收获机一次完成作物的收割、脱粒、
分离和清选等多项作业的方式。特点：机械化程 度高、生产率高、作业周期短、积累损失小、作 业质量好。设备投资大、机器利用率低、技术水 平要求高。

玉米收获机产品简介及工作原理ppt课件

摘穗齿箱 1〕组成部分： 主要有箱体、齿轮和平安离合 器等组成。 摘穗齿箱位于摘穗机架后部。 2〕功能： 将中间轴传来的动力传送给摘 穗辊和拨禾齿箱，
13
二、玉米收获机械主要任务部件构造及任务原理
➢摘穗箱平安离合器
1〕功能： 当机器某处阻力过大时，自动 脱离结合，以便维护机器。
2〕本卷须知： 平安离合器出厂时曾经调好； 正常任务时，如发现离合器脱离结合，
成粗茎秆在摘穗板之间卡住，进而呵斥摘穗道堵塞.
间隙过大，易损伤果穗呵斥籽粒损失与破碎率增大，
也有能够将果穗卡在摘穗板之间呵斥摘穗安装堵塞。
28
二、玉米收获机械主要任务部件构造及任务原理
a. 拨禾链前部设有自动张 紧安装用来张紧拨禾链.
b. 此处出厂时曾经调好.
c. 假设发现不能自动张紧， 首先检查张紧轮滑道是
剥皮部件由安装在机架 上的剥皮辊轴组成，每对辊 轴都有一个铸铁棍和一个橡 胶辊。其中一辊轴是固定在 可摇摆轴承座上。由螺纹杆 和弹簧共同作用使摆动辊轴 压向另一固定辊轴。辊轴之 间装有挡管，挡管一端由防 护板固定。辊轴是由锥齿轮 和圆柱齿轮经过驱动轴旋转。 带有平安离合的驱动链轮安 装在轴的端部。
9.
2)摘穗板和拉茎辊组合式摘穗机构
7
二、玉米收获机械主要任务部件构造及任务原理
2〕两种摘穗安装特点
摘穗辊式摘穗安装 优点： 对不同形状作物的顺应性好， 任务较可靠； 摘取的果穗带有苞叶较少，根 本不需配置剥皮安装； 缺陷： 间隙调整不当时易咬伤穗， 呵斥损失率和籽粒破碎率添加； 安装传动复杂，构造质量较大。
三行机共有6条拨禾链，分 别由6个拨禾齿箱传送动力。
箱体
传动轴套管
传动轴
17
二、玉米收获机械主要任务部件构造及任务原理
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谷物收获机械
内容结构
谷
第一节 概述
物 收
第二节 收割机
获
第三节 脱粒机
机
械
第四节 联合收割机
第五节 玉米收割机械
收获是谷物栽培的最后一个环节，而收获作
业的季节性又很强。收获过早，籽粒不饱满，影
响产量；收获过晚，则容易造成落粒损失。北方
概
许多地区还需要在小麦收获后及时腾地种植其它 大秋作物。所以，赶农时是机械收获的一个重要
平稳。
收割台
(一) 立式收割台
结构组成：分禾器、扶禾星轮、切割器、立
式输送带、传动装置等。
收
输送带
割
机
谷物茎秆
切割器 扶禾轮 分禾器
收割台
(一) 立式收割台
工作原理：收割机工作时，输送带和切割器 由拖拉机动力输出驱动工作，分禾器将行内谷物
收 茎秆集束引向切割区，并在扶禾星轮的后向扶持 割 作用下被切割器切割，随即靠向立式输送带被其 机 传送到一侧放铺。
概 水稻时不超过1%。
3、割茬低，割茬高度通常要求在15cm以下，
述 便于割后耕地和充分利用茎秆。
4、籽粒清洁率高，收小麦时在98%以上，收 水稻时在93%以上。
5、机器适应性广，适应不同地区、不同作物 的收获。
谷物收获机械的种类
谷物收获机械主要分为以下三种：
概
1、收割机械
述
2、脱粒机械
3、联合收获机械
目的。
述
请 单 击
国内外收获机械发展概况
一、国外发展概况
国外收获机发展比较有代表性的国家和地区
概 为欧美及日本等地。
欧美多为全喂入脱粒，机型大，生产率高，
述 适合较大规模的生产条件；
日本则以中小型水稻收获机为主，多采用半 喂入，机型小，生产率相对较低。
国内外收获机械发展概况
二、国内发展概况
概
1. 入门阶段
收割机的一般类型
收割机是稻麦分段收获时完成收割和铺放两 道工序的作业机具。
收
割
按照茎秆的放铺方向分：收割机、割晒机、
机 割捆机等。
按照被割谷物茎秆的输送方式：立式收割机 和卧式收割机。
收割机的一般类型
收割机—— 工 作 时 ， 被 割 刀 切 断 的 谷 物 茎 秆形成与前进方向呈900的转向放铺，以便于捡 拾和打捆。主要用于分段收获法。
两段收获法收获过程录像
概 述
谷物的收获方法
谷物的机械收获系统
概
谷物的机械收获系统
述
分段收获法 联合收获法 两段收获法
收运脱扬
联
割输粒场
收
机车机机
机
☆
☆
☆
割联 晒收 机机
谷物收获的农业技术要求
1、收获作业干净，总损失不超过2%。收获总 损失是指收割、脱粒、分离和清选等损失之和。
2、籽粒破碎率低，收小麦时不超过1.5%，收
收割台
(二) 卧式收割台
结构组成：分禾器、拨禾轮、切割器、输送
装置、传动装置等。
收
割
Vm
ω
机
拨禾轮 分禾器
切割器
输送带
收割台
(二) 卧式收割台
由于割台为立式，纵向尺寸小，重量较轻，
收 割
置于拖拉机前方，有利于机组的纵向稳定性。但 对倒伏作物和低产谷物适应性不理想。
机
常用的机型有：4GL-140 / 170，
Vm=2~4km /h （1~2m/s），Vd=2m/s， Q=VmB /667 （亩/时），一般为4~9亩/时。
收割台
(二) 卧式收割台
工作原理：收割机工作时，拨禾抡、输送带和
切割器由拖拉机动力输出驱动工作，分禾器将行内
收 割 机
谷物茎秆集束引向切割区，并在拨禾轮的后向推送 扶持下被切割器切割，随即倒向输送带（也可能是 螺旋搅龙）被传出。
谷物的收获方法
分段收获法收获过程录像
概 述
谷物的收获方法
二、联合收获法
利用联合收获机一次完成作物的收割、脱粒、
概 分离和清选等多项作业的方式。特点：机械化程
度高、生产率高、作业周期短、积累损失小、作
述 业质量好。设备投资大、机器利用率低、技术水
平要求高。
谷物的收获方法
联合收获法收获过程录像
概 述
谷物的收获方法
三、两段收获法
先 利 用 割 晒 机 进 行 收 割 ， 待 晾 晒 3~5 天
概 后用带有捡拾器的联合收获机进行捡拾、脱粒、
分离和清选作业的方式。特点：机器利用率高，
述 购机投资回收快；生产率高；机械化水平高，
缓解收获期紧张，抢农时；利用谷物的后熟作 用，提高谷物的品质和质量。
谷物的收获方法
收
割晒机——收割机工作时，被割刀切断的
割 谷物茎秆形成与前进方向平行的顺向放铺，以便
机 于两段收获时的晾晒。
割捆机——将谷物茎秆割断后进行自动打捆， 然后放于田间。
收割机的一般类型
立式收割机——割台为直立式 放 置 ， 被 割
谷物的茎秆在直立状态下输送到收割机一侧的。
收 该机构纵向尺寸短。
割
机
卧式收割机——割台为水平放置，被割谷物 茎秆是在水平输送带上运至收割机一侧的。输送
收
1.弹齿式拾禾器
割
机
2.伸缩扒指式拾禾器
3.齿带式拾禾器齿带式拾禾器 1.滚道1.盘仿1.行2滑.轮曲脚柄弹22.齿.前3偏伸.式辊滚心缩拾轴轮轴扒禾34指3器...中滚扒式的辊理5轴.5转.后6筒.辊弹轴齿 7.罩 环
切割机构
一、茎秆物理机械性质及其与切割的关系
切割器是收割机上的重要工作部件，他主要 完成对谷物茎秆的切割任务，为了有一个良好的
立式收割机的类型有侧向放铺型和后放铺型 两种。侧向放铺型有侧向输送侧面放铺型和中间 输送侧面放铺型两种结构。 1.小分禾器 2中.扶间禾输后三放送角铺侧带收放拨割铺齿机型3.星收轮割4机.压簧 5.输送带
1.分6禾.转器向星2.轮扶7禾.转器向夹3.持输输送送带带 84..压换杆向9阀.导门向杆5.导禾槽
由于茎秆是在水平状态下被输送的，因此输
送平稳，且拨禾抡对倒伏作物具有一定的扶起作
用。但机构纵向尺寸大，不利于拖拉机前置配置，
故很少在小型拖拉机上使用。
收割台
(二) 卧式收割台 卧式收割台的输送带有单带和双带之分：单
带为割晒机使用，双带为收割机使用，如图所示：
收 割 机
单带
双带
拾禾器
按照结构的不同,分为三种:
述
2. 发展阶段
3. 利用引进技术发展阶段(1981-1990)
谷物的收获方法
一、分段收获法
用多种相对独立的机械（收割机、运输车、
概 脱粒机、扬场机等）分别对作物完成收割、运
输、脱粒、清选等作业的方式。这种方法在西
述 方发达国家已经完全淘汰，但在发展中国家仍
在大量使用。其特点是技术比较成熟，机型较 多、生产率低，设备简单、技术水平低、价格 低廉、维护保养简便，但作业周期长、收获积 累损失大，劳动强度大。
