电工电子技术课后答案-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

2

《电工电子技术》(第二版)节后学习检测解答

第1章节后检验题解析

第8页检验题解答:

1、电路通常由电源、负载和中间环节组成。电力系统的电路功能是实现电能的传输、分配和转换;电子技术的电路功能是实现电信号的产生、处理与传递。

2、实体电路元器件的电特性多元而复杂,电路元件是理想的,电特性单

一、确切。由理想元件构成的、与实体电路相对应的电路称为电路模型。

3、电路中虽然已经定义了电量的实际方向,但对某些复杂些的直流电路和交流电路来说,某时刻电路中电量的真实方向并不能直接判断出,因此在求解电路列写方程式时,各电量前面的正、负号无法确定。只有引入了参考方向,方程式中各电量前面的的正、负取值才有意义。列写方程式时,参考方向下某电量前面取正号,即假定该电量的实际方向与参考方向一致,若参考方向下某电量前面取负号,则假定该电量的实际方向与参考方向相反;求解结果某电量为正值,说明该电量的实际方向与参考方向相同,求解结果某电量得负值,说明其实际方向与参考方向相反。电量的实际方向是按照传统规定的客观存在,参考方向则是为了求解电路方程而任意假设的。

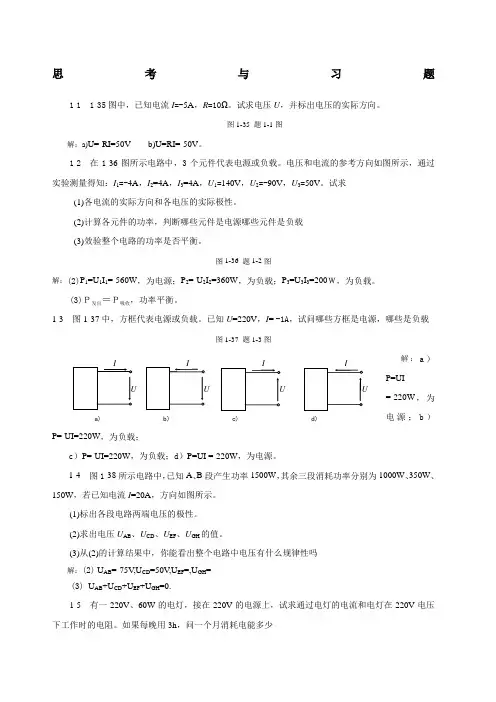

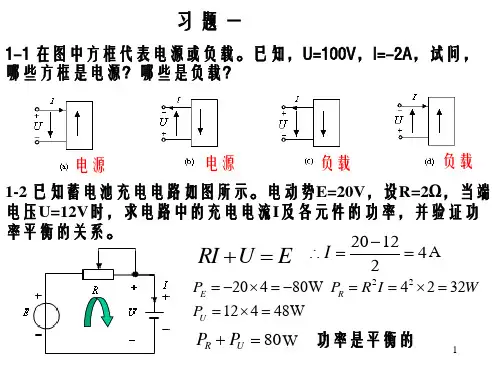

4、原题修改为:在图1-5中,五个二端元件分别代表电源或负载。其中的三个元件上电流和电压的参考方向已标出,在参考方向下通过测量得到:I 1=-2A ,I 2=6A ,I 3=4A ,U 1=80V ,U 2=-120V ,U 3=30V 。试判断哪些元件是电源

哪些是负载

解析:I 1与U 1为非关联参考方向,因此P 1=-I 1×U 1=-(-2)×80=160W ,元件1获得正功率,说明元件1是负载;I 2与U 2为关联参考方向,因此P 2=I 2×U 2=6×(-120)=-720W ,元件2获得负功率,说明元件2是电源;I 3与U 3为关联参考方向,因此P 3= I 3×U 3=4×30=120W ,元件3获得正功率,说明元件3是负载。

图1-5检验题4电路图

U 3

3

根据并联电路端电压相同可知,元件1和4及3和5的端电压之代数和应等于元件2两端电压,因此可得:U 4=40V ,左高右低;U 5=90V ,左低右高。则元件4上电压电流非关联,P 4=-40×(-2)=80W ,元件4是负载;元件5上电压电流关联,P 5=90×4=360W ,元件5是负载。

验证:P += P 1+P 3+ P 4+ P 5= 160+120+80+360=720W P -= P 2 =720W 电路中电源发出的功率等于负载上吸收的总功率,符合功率平衡。

第16页检验题解答:

1、电感元件的储能过程就是它建立磁场储存磁能的过程,由

2/2L LI W =可知,其储能仅取决于通过电感元件的电流和电感量L ,与端电压无关,所以电感元件两端电压为零时,储能不一定为零。电容元件的储能过程是它充电建立极间电场的过程,由2/2C CU W =可知,电容元件的储能只取决于加在电容元件两端的电压和电容量C ,与通过电容的电流无关,所以电容元件中通过的电流为零时,其储能不一定等于零。

2、此电感元件的直流等效电路模型是一个阻值等于12/3=4Ω的电阻元件。

3、根据dt

di L u =L 可知,直流电路中通过电感元件中的电流恒定不变,因此电感元件两端无自感电压,有电流无电压类似于电路短路时的情况,由此得出电感元件在直流情况下相当于短路;根据dt

du C i C C =可知,直流情况下电容元件端电压恒定,因此电容元件中没有充放电电流通过,有电压无电流类似于电路开路情况,由此得出电容元件在直流情况下相当于开路。

4

4、电压源的内阻为零,电流源的内阻无穷大,无论外加负载如何变化,它们向外供出的电压和电流都能保持恒定,因此属于无穷大功率源,无穷大功率源是不能等效互换的。实际电压源模型和电流源模型的内阻都是有限值,因此随着外接负载的变化,电压源模型供出的电压和电流源模型供出的电流都将随之发生变化,二者在一定条件下可以等效互换。

第21页检验题解答:

1、两电阻相串时,等效电阻增大,当它们的阻值相差较多时,等效电阻约等于阻值大的电阻,即2R R ≈;两电阻相并时,等效电阻减小,当它们的阻值相差较多时,等效电阻约等于阻值小的电阻,即1R R ≈。

2、图(a )电路中ab 两点间的等效电阻:Ω=++=56//)46//3(2R 图(b )电桥电路中,对臂电阻的乘积相等,因此是一个平衡电桥,电桥平衡时桥支路不起作用,因此ab 两点间的等效电阻:

Ω=++=75.3)32//()96(R

图(c )电路由于ab 两点间有一短接线,因此其等效电阻:Ω=0R

3、负载获得最大功率的条件是:电源内阻等于负载电阻,即L S R R =

4、三电阻相并联,等效电阻Ω==1060//20//30R ;若R 3发生短路,此时三个电阻的并联等效电阻等于零。

5、额定熔断电流为5A 的保险丝熔断时,熔丝两端的电压不能按照这个电流乘以熔丝电阻来算,因为熔断这个电压只是反映了熔丝正常工作时的最高限值。熔丝熔断时的端电压应等于它断开时两个断点之间的电压。

6、要在12V 直流电源上使6V 、50mA 的小灯泡正常发光,应该采用图1-23(a )所示电路连接。

5

7、白炽灯的灯丝烧断后再搭接上,灯丝因少了一截而电阻减小,因此电压不变时电流增大,所以反而更亮。只是这样灯丝由于在超载下工作,很快不会烧掉。

8、电阻炉的炉丝断裂,绞接后仍可短时应急使用,但时间不长绞接处又会被再次烧断,其原因类同于题7。

第23页检验题解答:

1、选定C 为参考点时,开关断开时电路中无电流0C D B ===V V V ,V 4A =V ;开关闭合时电路中的0C A B ===V V V ,V 4D -=V 。

2、电路中某点电位等于该点到电路参考点的路径上所有元件上电压降的代数和,数值上等于某点到参考点的电压,其高低正负均相对于电路参考点而言,电路中若没有设立参考点,讲电位是没有意义的。电压等于两点电位之差,其大小仅取决于两点电位的差值,与电路参考点无关,是绝对的量。电压是产生电流的根本原因。若电路中两点电位都很高,这两点间的电压并不见得就一定很高,因为当这两点间电位差很小或为零时,则两点间的电压就会很小或等于零。

3、(1)当S 闭合时,V A =0,V B =[12/(26+4)]×4=1.6V

(2)S 断开时,V B =12-(12+12)26/(26+4+2)=-7.5V
