马自达维修手册-马自达6电路图1

电路图目录名称章节电路图一般信息GI 接地点Y 电气线路图解W 系统电路图/连接器位置A-U 常用连接器XJB 接线盒完整的配线系统零件索引PI应用：本手册适用于下列车辆识别号开头的车辆。

车辆识别号（VIN）（底盘号）欧洲（左侧驾驶）规格JMZ GG 1232*# 100001-JMZ GG1282*# 100001-JMZ GG12F2*# 100001-JMZ GG12F5*# 100001-JMZ GG1432*# 100001-JMZ GG1482*# 100001-JMZ GG14F2*# 100001-JMZ GG14F5*# 100001-JM7 GG32F**# 100001-JM7 GG34F**# 100001-JM7 GG42F**# 100001-JM7 GG44F**# 100001-一般信息 (2)接地点 (12)电器配线图解 (14)与发动机有关的系统充电系统 (16)起动系统欧洲（左侧驾驶）规格 (18)发动机控制系统欧洲（左侧驾驶）规格 (22)GCC规格 (38)燃油控制系统 (54)冷却风扇系统LF，L8：一般区域 (56)LF，L8：高热区域 (58)L3 (60)与底盘有关的系统EC-AT控制系统欧洲（左侧驾驶）规格 (22)GCC规格 (38)防抱死制动系统 (182)动态稳定控制（D S C）系统 (186)与仪表组有关的系统仪表组 (62)与车身有关的系统风挡玻璃刮水 (74)后刮水器和清洗器 (76)喇叭 (108)后窗除霜器 (126)电动车窗系统 (162)无双重锁定系统 (166)有双重锁定系统 (172)电动车外后视镜 (178)电热式车外后视镜 (178)滑动天窗 (180)座椅加热器 (190)电动座椅 (192)巡航控制系统 (194)安全气囊系统维修注意事项/维修警告 (196)安全气囊系统 (198)侧气囊系统 (198)驻车装置系统 (206)防盗系统…………………………208 内部照明系统照明灯 (128)礼貌灯 (136)阅读灯 (138)货舱灯（5HB） (140)行李箱灯（4SD） (140)外部照明系统大灯无行车灯系统 (78)有行车灯系统 (82)牌照牌灯 (88)停车灯 (88)尾灯 (88)前雾灯 (90)后雾灯 (92)大灯手动调平系统 (94)大灯自动调平系统 (96)大灯清洁系统 (100)转向及危险警示灯 (102)倒车灯 (106)制动灯 (110)高位制动灯 (110)与空调有关的系统暖风机和空调器手动空调 (118)空调压缩机控制器 (124)附件点烟器 (136)音响系统标准型音响无车辆导航系统 (142)有车辆导航系统 (144)BOSE型号音响 (148)车辆导航系统 (156)其它数据线路连接器 (212)常用连接器表 (214)接线盒完整配线系统 (222)零件索引 (224)电路图目录·本文件包括以下七章。

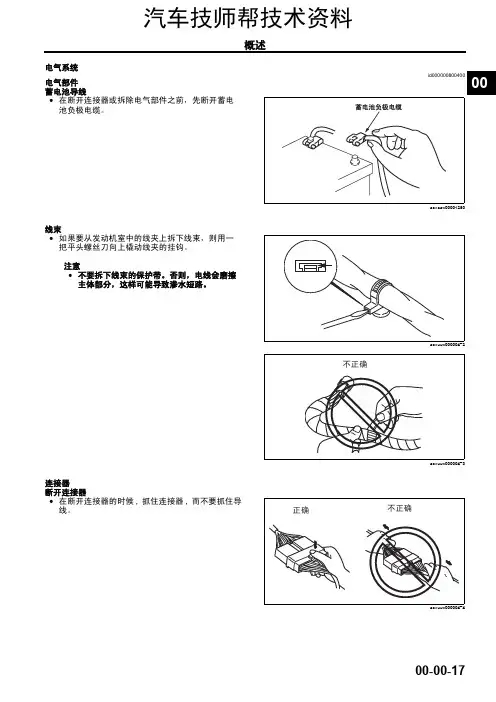

GI 线路图一般信息如何使用和阅读配线图、使用测试设备、检查线束和连接端子、查找线路故障点。

Y 接地点到达和来自蓄电池的接地线路。

W 电气线路图解显示每个系统的主熔断器和其它熔断器A-U 系统电路图/连接端子位置显示电路和连接器图及部件和连接端子位置图。

X 常用插头（座）显示全系统常用的连接器。

JB 接线盒完整的配线系统显示内部电路和连接器。

PI 零件索引列出每个零部件电路图的页数。

阅读线路图GI接地点·本图显示线束的接地点接线端子连接端子有安全气囊系统无安全气囊系统接地标记在车辆上指示关于电路图和接地点系统电路图中的接地序号与接地点图中的一致发动机控制系统前线束至各系统有ABS 排放线束至各系统仪表板线束前围板线束内部照明线束短线束至电路预热塞继电器预热塞继电器数据线连接器冷却剂压力开关AD风扇继电空调继电器预热塞继电器预热塞继电器发动机（E）短线短线至各系统系统配线图·这些图表显示了从电源至地线每个系统的电路。

电源侧在页面的上部分，而以下是对图中各点的解释。

系统名称发动机控制系统蓄电池主点火钥匙 预热主继电器数据连接端子预热塞 （短线）发动机（E ）短线短线接地部件线束地线与部件地线用不同方法表示。

地线类型符 号线束部件传感器端子码前缀字母表示使用端子的系统。

Y ：接地端子A ：充电系统/起动系统端子B ：发动机控制系统端子C ：仪表控制系统端子D ：刮水器系统端子E ：照明系统端子F ：信号系统端子G ：空调系统端子 I ：内部照明系统端子 J ：音频/收音机端子K ：电动门窗锁系统端子 L ：遥控镜系统端子M ：滑动太阳天窗系统端子 O ：防抱死系统端子P ：电动座椅/座椅加温系统端子 Q ：自动巡航控制端子S ：被动肩式安全带控制/安全气囊系统端子 T ：其它U ：数据连接端子 X ：常用端子 JB ：接线盒端子预热塞此数字表示电路继续连接到相关系统的电路图。

系统代码数据连接端子点火开关发动机冷冻剂压力开关压力传感器B1-07进气温度传感器预热塞继电器线束颜色码（线束符号）·双颜色线束用两个字母组成的符号表示。

第一种为基本颜色，第二种为颜色条。

符号（例）实心彩色线束条线白（基线）红（条）·线束符号在（参考P-7）之后的“（）”中。

多路通信表示与相连部分的联系。

信号在相连部分往复传输。

电流符号电流沿箭头方向流动。

表示屏蔽线**屏蔽线防止信号受到电气干扰。

接地线由金属网包住。

端子符号·在电路和端子图中如下表示插头和插座。

电路图符号端子图符号插头插座插头插座·相配的连接器在连接器符号间用虚线连接。

·连接器图表示线束侧的连接器，端子表示从线束侧进行观察。

线束侧的端子从线束侧看·除白色以外的其它颜色在位置上给出。

·未用的电极标注出“*”。

黑压力传感器配线图·配线图通过引出线和端子符号表示电器部件在系统电路图中的位置。

端子符号表示使用端子的系统（例）。

连接器常用连接器系统连接器符号部件名称在路由图中表示部件的名称。

地线符号在系统图中表示地线线束符号真空开关仪表组驻车制动器开关线束名称符号前部线束（F）前部2号线束（F2）发动机线束（E）前围板线束（D）后部线束（R）后部2号线束（R2）后部3号线束（R3）仪表板线束(I)排放线束（EM）排放2号线束（EM2）排放3号线束（EM3）符号线束名称车门1号线束（DR1）车门2号线束（DR2）车门3 号线束（DR3）车门4号线束（DR4）底板线束（FR）内部照明线束IN空调线束（AC）燃油喷射线束（INJ）手制动线束（HB）符 号符号 意 义符号意 义蓄电池·通过化学反应发电。

·向电路提供直流电。

灯·当电流通过白热丝时发光并生热。

接地线（1）·通过车体的连接点或其它地线，电流才能从蓄电池正极流向负极。

·地线（1）表示通过线束与车体的接地点连接。

地线（2）表示部件直接与车体的地点连接。

备注：·如果接地有故障，那么电流不会在电路中通过。

·当电流超过电路的规定，它将熔化，并中断电流。

小心·更换后的保险丝不要超过规定功率。

片式 管式熔丝管型 熔丝型·电器转换部件·当有电压作用在基极（B ）上时，其打开。

·阅读码。

集电极标号半导体端子数修订标记A ：高-频率 PNPB ：低-频率 PNPC ：高-频率 PNPD ：低-频率 PNP接地线（2）保险丝（1）（盒）保险丝（2）（熔丝管）主保险丝 熔线晶体管（1） 集电极（C ） 基极（B ）发射极基点（B ）晶体管（1） 集电极（C 电阻电机泵喇叭扬音器暖风机速度传感器点火器开关·有固定值的电阻器。

·通过保持额定电压，主要用作保护电路中的电器。

·将电能转化为机械能。

·吸入并排放气体和液体。

·可生热的电线圈·有电流通过时产生声音。

·电流通过时生热。

·速度计中磁体的运动可以打开或关闭与传感器的接触。

·转动点火钥匙来转换电流以对各个部件进行操作。

（注）点火开关在柴油车辆上称为发动机开关。

点烟器符号意义符号意义开关（1）常开（NO）·通过打开和关闭电路，使电流流动或将其断开。

线束连接当电路C-D与电路A-B连接时，连接点D表示为黑点。

选择根据车辆的技术规格，不同电路的分线点D表示为白点。

对于有ABS的车辆，使用A-B电路。

对于无ABS的车辆，使用C-B电路开关（2）常关（NC）继电器（1）正常开（NO）·通过线圈的电流产生电磁力使接触连接或断开。

线圈无电流线圈有电流未流动流动继电器（2）常关（NC）·通过线圈的电流产生电磁力使接触断开。

线圈无电流线圈有电流流动未流动传感器（可变）·随着其它元件的操作，电阻发生变化。

二极管·作为半导体整流器，二极管使电流只向一个方向流动。

负极正极电流流动传感器（热变阻器）·电阻随着温度发生变化。

发光二极管·有电流通过时发光的二极管。

·与一般小灯泡不同，二极管点亮时不生热。

负极电流电容器·此部件临时储存电荷。

电磁阀·通过线圈的电流产生电磁力操作活塞。

稳压二极管（齐纳二极管）·在一定电压下，电流在一定方向上流动，当超过这一电压，电流方向将发生改变。

有ABS无ABS正极符号意义配线位置（1）的变化范围·配线位置可以在端子自由交换。

配线位置（2）的变化范围·配线位置只可以根据下列组合进行交换。

在A与B之间、在C与D之间、在E与F之间。

配线位置（2）的变化范围·配线位置只可以根据下列组合进行交换：在D与F之间、A、C与E之间、在B、D与F之间。

本手册中的缩写3GR 第三档4GR 第四档A 安培空调空调A/F 混和气A/R 自动倒车AAS 自动调节悬架ABS 防抱死制动系统ACC 附件ACV 空气调制阀ADD 附加AIR 二次空气喷射AIS 空气喷射系统ALL 自动装载平衡AM 幅度调制AMP 放大器ANT 天线A 加速踏板AS 汽车修配间ASV 供气阀AT 自动变速ATX 自动变速驱动桥B+ 蓄电池正电压BAC 旁路空气控制BARO 大气压CAC 增压空气冷却器CARB 化油器CT 电路CIGAR 烟CIS 连续燃油射系统CKP 曲轴位置传感器CLS 闭合回路系统CMP 凸轮轴COMBI 组合CON 空调器CONT 控制装置CPU 中央处理器CSD 冷起动装置CTP 节气门关闭位置DEF 除霜器DI 分配器点火DIS 驱动装置信息系统DLC 数据线连接器DLI 无分配器点火DOHC 无分配器的双顶置凸轮DTC 诊断故障码DTM 诊断测试模式ECPS 电控动力转向ECT 发动机控制温度EGR 废气再循环EI 电子点火ELEC 电气ELR 紧急锁紧式安全带卷收器ETR 电子调谐器阅读线路图接地点J C -01连接端子（F ）J C -02连接端子（F ） J C -03连接端子（F ）J C -04连接端子（D ） 连接至每个装置前线束（F ） 连接至每个装置仪表板线束连接至每个装置挡板线束有A B S 或D S C %三重压力型后部线束（R ）发动机线束（E ）后部第二号线束（R ）变速驱速桥短线 后部第二号线束（R 2）后部第二号线束（R 2）短线号符束线电器配线图解源于蓄电池的电流 来自I G 1的电流 来自I G 2的电流来自A C C 的电流 其它%1，有行车灯系统 %2，无行车灯系统系统电路充电系统起动系统部分发动机控制系统E C -A T 控制系统倒车灯停车系统仪表组照明灯巡航控制系统电动车窗系统电动车门锁定系统香烟点火器 礼貌灯阅读灯货舱灯（5H B ） 行李箱 灯（4S D ）大灯牌照灯 停车灯 尾灯前雾灯前雾灯后雾灯大灯手动平衡系统大灯自动平衡系统停止 15A制动器灯高位安装制动器灯防盗系统部分燃油控制系统燃油泵20A 大灯继电器 T N S 继电器有巡航控制系统点火开关发动机 15A （1）主继电器电器配线图解源于蓄电池的电流 来自I G 1的电流 来自I G 2的电流来自A C C 的电流 其它系统电路部分部分 燃油控制系统挡风玻璃刮水器和和洗净器后部刮水器和洗器大灯除尘器系统安全气囊系统 侧宽安全气囊系统防抱死制动系统 牵引力控制系统电动稳定控制系统电动座椅数据线连接器暖风机和空调空调压缩机控制滑动天窗冷却风扇制动转向危险警示灯车辆导航系统座椅加热器电动车外后视镜电热式车外后视镜后车窗除雾器[] 5H B ：无后雾灯刮水器20A鼓风机40AA D 风扇30A风扇30A音频15A 除雾40A危险10A电动座椅后窗除雾器继电器（除雾继电器）电热式车外后视镜音响系统充 电 系 统发电机A 1-01发电机（E ）蓄电池线束符号主保险丝和继电器箱发电机起 动 系 统起动器A 2-01起动器（E ）A 2-02起动器继电器（F ）注意：此处为从端子侧看到的连接器 （A T X ）A 2—03变速驱动桥档位开主100A点火钥匙1 40A点火钥匙2 30A变速驱动桥档位开关点火开关起动器继电器巡航执行器（黑色） 变速驱动桥档位开关 A 2-03主保险丝和继电器箱 A 2-02 起动器继电器 （参阅X 部分） 点火开关线束符号：起动系统起动器A 3-01起动器 A 3-起动器继电器（F ）(M T X ) (A T X )注：此为从端子侧看到的连接器。
