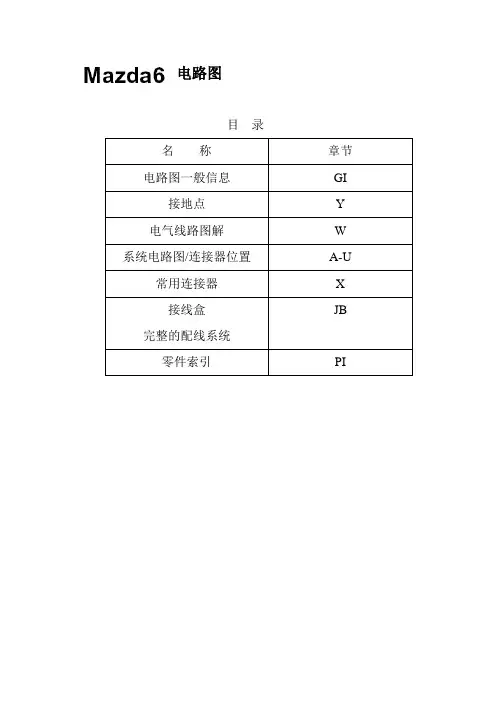

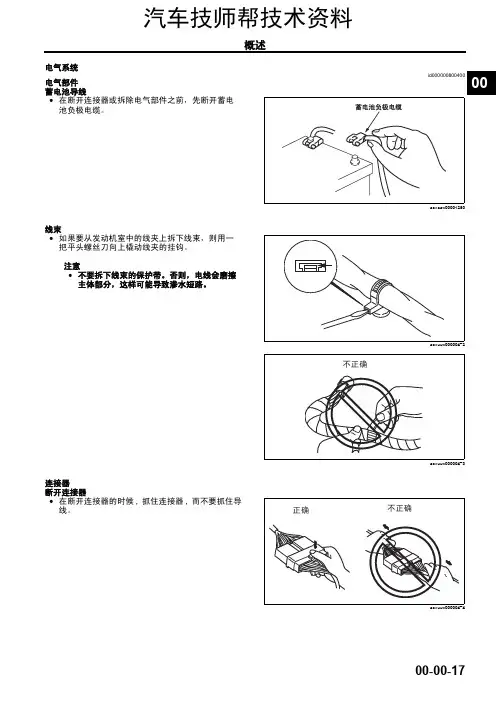

电路图目录名称章节电路图一般信息GI 接地点Y 电气线路图解W 系统电路图/连接器位置A-U 常用连接器XJB 接线盒完整的配线系统零件索引PI应用:本手册适用于下列车辆识别号开头的车辆。
车辆识别号(VIN)(底盘号)欧洲(左侧驾驶)规格JMZ GG 1232*# 100001-JMZ GG1282*# 100001-JMZ GG12F2*# 100001-JMZ GG12F5*# 100001-JMZ GG1432*# 100001-JMZ GG1482*# 100001-JMZ GG14F2*# 100001-JMZ GG14F5*# 100001-JM7 GG32F**# 100001-JM7 GG34F**# 100001-JM7 GG42F**# 100001-JM7 GG44F**# 100001-一般信息 (2)接地点 (12)电器配线图解 (14)与发动机有关的系统充电系统 (16)起动系统欧洲(左侧驾驶)规格 (18)发动机控制系统欧洲(左侧驾驶)规格 (22)GCC规格 (38)燃油控制系统 (54)冷却风扇系统LF,L8:一般区域 (56)LF,L8:高热区域 (58)L3 (60)与底盘有关的系统EC-AT控制系统欧洲(左侧驾驶)规格 (22)GCC规格 (38)防抱死制动系统 (182)动态稳定控制(D S C)系统 (186)与仪表组有关的系统仪表组 (62)与车身有关的系统风挡玻璃刮水 (74)后刮水器和清洗器 (76)喇叭 (108)后窗除霜器 (126)电动车窗系统 (162)无双重锁定系统 (166)有双重锁定系统 (172)电动车外后视镜 (178)电热式车外后视镜 (178)滑动天窗 (180)座椅加热器 (190)电动座椅 (192)巡航控制系统 (194)安全气囊系统维修注意事项/维修警告 (196)安全气囊系统 (198)侧气囊系统 (198)驻车装置系统 (206)防盗系统…………………………208 内部照明系统照明灯 (128)礼貌灯 (136)阅读灯 (138)货舱灯(5HB) (140)行李箱灯(4SD) (140)外部照明系统大灯无行车灯系统 (78)有行车灯系统 (82)牌照牌灯 (88)停车灯 (88)尾灯 (88)前雾灯 (90)后雾灯 (92)大灯手动调平系统 (94)大灯自动调平系统 (96)大灯清洁系统 (100)转向及危险警示灯 (102)倒车灯 (106)制动灯 (110)高位制动灯 (110)与空调有关的系统暖风机和空调器手动空调 (118)空调压缩机控制器 (124)附件点烟器 (136)音响系统标准型音响无车辆导航系统 (142)有车辆导航系统 (144)BOSE型号音响 (148)车辆导航系统 (156)其它数据线路连接器 (212)常用连接器表 (214)接线盒完整配线系统 (222)零件索引 (224)电路图目录·本文件包括以下七章。

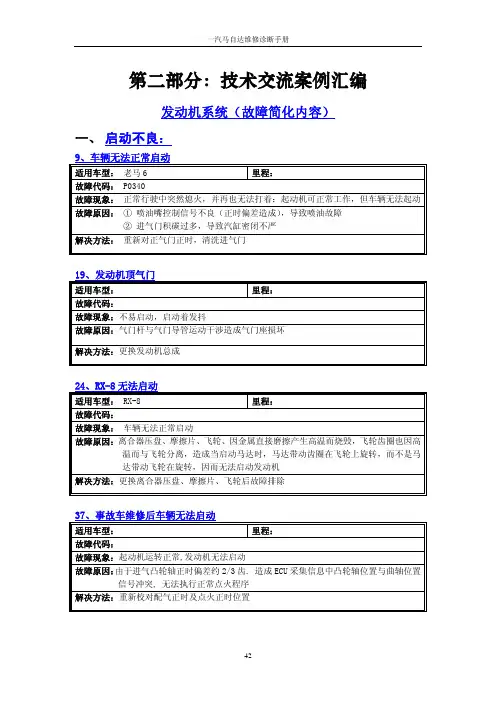

摘要本篇论文以马自达6轿车为例,按照故障现象、故障分析、故障排除、故障总结四个步骤,论述了五个典型的故障案例:第一、马自达6轿车发动机怠速不稳故障检修,通过检测是发动机电子控制单元故障,购进发动机电子控制单元后装复试车,故障排除。
第二、马自达6轿车发动机无法启动故障检修,通过对故障码检测分析,发现发动机电子控制单元没有故障,然后检查附件发现线一根信号线和屏蔽电线短路,重新布线,故障排除。
第三、马自达6轿车发动机故障警告灯点亮故障检修,经检查发现原来的熔丝盒内熔丝熔断,临时用一根细铜丝,造成接触不良,最后更换标准的10A熔丝,故障排除。
第四、马自达6轿车空调系统不制冷故障检修,使用诊断仪诊断分析确定是膨胀阀出现故障,更换膨胀阀,添加标准量制冷剂,故障很快排除。
关键词:马自达6;怠速不稳;发动机无法启动;发动机故障警告灯点亮;空调系统不制冷目录一、马自达6轿车发动机怠速不稳故障检修 (2)(一)故障现象 (2)(二)故障分析 (2)(三)故障排除 (3)(四)故障小结 (3)二、马自达6轿车发动机无法启动故障检修 (4)(一)故障现象 (4)(二)故障分析 (4)(三)故障排除 (5)(四)故障小结 (5)三、马自达6轿车发动机故障警告灯点亮故障检修 (5)(一)故障现象 (5)(二)故障分析 (5)(三)故障排除 (7)(四)故障小结 (7)四、马自达6轿车空调系统不制冷故障检修 (7)(一)故障现象 (7)(二)故障分析 (8)(三)故障排除 (10)(四)故障小结 (10)结论 (11)参考文献 (12)致谢 (13)马自达6轿车典型故障诊断与维修绪论汽车从诞生到今天,汽车已驶过了两百多年的历史。
相比于美国、日本等成熟的汽车社会,中国无论是汽车业,还是汽车维修养护业,都还十分稚嫩。
国外的汽车维修业基本以小型化企业为主。
其组成方式有:品牌连锁经营、小型便捷,以人为本、电子化,网络化,信息化、人才培养规范化。

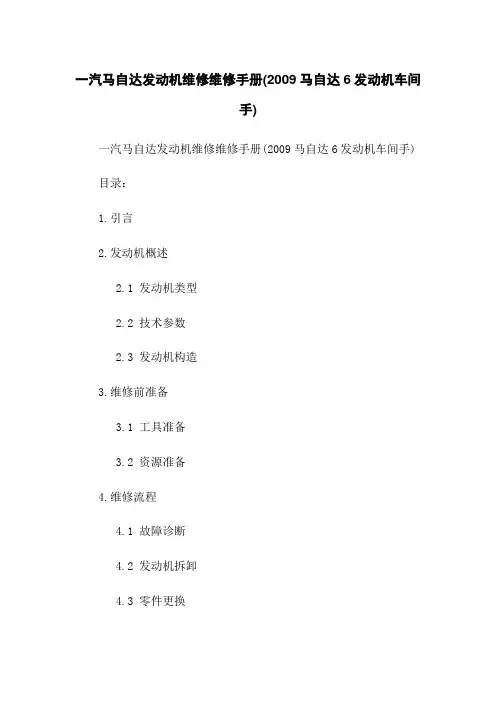

一汽马自达发动机维修维修手册(2009马自达6发动机车间手)一汽马自达发动机维修维修手册(2009马自达6发动机车间手)目录:1.引言2.发动机概述2.1 发动机类型2.2 技术参数2.3 发动机构造3.维修前准备3.1 工具准备3.2 资源准备4.维修流程4.1 故障诊断4.2 发动机拆卸4.3 零件更换4.4 发动机组装4.5 需注意事项5.维修案例分析5.1 故障描述5.2 故障原因5.3 解决方案6.常见问题解答6.1 发动机无法启动 6.2 发动机噪音过大6.3 发动机冒烟7.维护保养指导7.1 发动机检查周期 7.2 润滑油更换7.3 空气滤清器更换8.附件8.1 发动机示意图8.2 发动机拆卸步骤图8.3 零件更换对照表8.4 维修记录表9.法律名词及注释9.1 《机动车维修管理规定》注释:该法规为我国针对机动车维修行业制定的管理规定,内容涵盖了维修企业的资质要求、维修过程中的安全措施、维修记录的保存等方面。
9.2 《消费者权益保护法》注释:该法律规定了消费者在购买商品或接受服务过程中的权益保护,维修企业应依法履行相关义务,保障消费者的合法权益。
9.3 《道路交通安全法》注释:该法律规定了道路交通行为的法律责任和交通安全管理措施,维修车辆时应遵守相关规定,确保车辆的安全性能。
10.结束语本文档涉及附件:1.发动机示意图:详细展示了发动机各个部件的位置和名称,便于理解发动机构造。
2.发动机拆卸步骤图:图文并茂地展示了发动机拆卸的具体步骤,可作为操作指导。
3.零件更换对照表:列出了常见零件的名称、型号和替换方法,便于维修人员查阅。
4.维修记录表:用于记录维修过程和维修结果,便于后续维修参考和评估。
本文所涉及的法律名词及注释:1.《机动车维修管理规定》:我国对机动车维修行业制定的管理规定,规范了维修企业及从业人员的资质要求、维修过程中的安全措施等。
2.《消费者权益保护法》:保护消费者在购买商品或接受服务过程中的权益,维修企业应依法履行相关义务,保障消费者的合法权益。

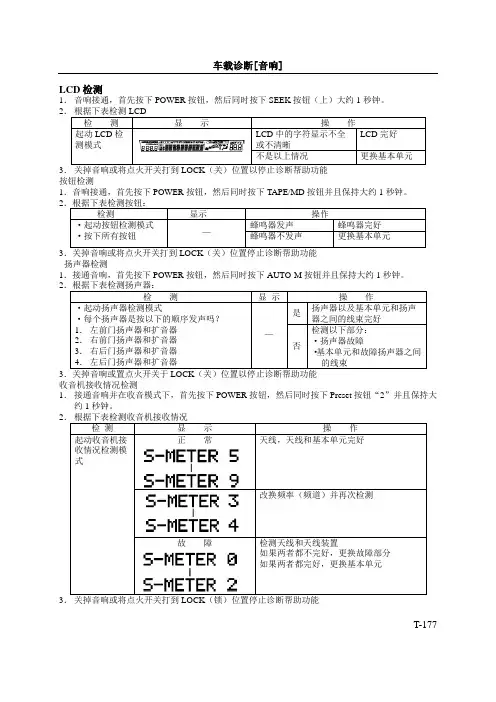

LCD 检测1.音响接通,首先按下POWER按钮,然后同时按下SEEK按钮(上)大约1秒钟。
2.根据下表检测LCD检测显示操作起动LCD检测模式LCD中的字符显示不全或不清晰LCD完好不是以上情况更换基本单元3.关掉音响或将点火开关打到LOCK(关)位置以停止诊断帮助功能按钮检测1.音响接通,首先按下POWER按钮,然后同时按下TAPE/MD按钮并且保持大约1秒钟。
2.根据下表检测按钮:检测显示操作·起动按钮检测模式·按下所有按钮—蜂鸣器发声蜂鸣器完好蜂鸣器不发声更换基本单元3.关掉音响或将点火开关打到LOCK(关)位置停止诊断帮助功能扬声器检测1.接通音响,首先按下POWER按钮,然后同时按下AUTO-M按钮并且保持大约1秒钟。
2.根据下表检测扬声器:检测显示操作·起动扬声器检测模式·每个扬声器是按以下的顺序发声吗?1.左前门扬声器和扩音器2.右前门扬声器和扩音器3.右后门扬声器和扩音器4.左后门扬声器和扩音器—是扬声器以及基本单元和扬声器之间的线束完好否检测以下部分:·扬声器故障·基本单元和故障扬声器之间的线束3.关掉音响或置点火开关于LOCK(关)位置以停止诊断帮助功能收音机接收情况检测1.接通音响并在收音模式下,首先按下POWER按钮,然后同时按下Preset按钮“2”并且保持大约1秒钟。
2.根据下表检测收音机接收情况检测显示操作起动收音机接收情况检测模式正常天线,天线和基本单元完好改换频率(频道)并再次检测故障检测天线和天线装置如果两者都不完好,更换故障部分如果两者都完好,更换基本单元3.关掉音响或将点火开关打到LOCK(锁)位置停止诊断帮助功能T-177音响放大器(外部)检测1.音响接通,首先按下POWER按钮,然后同时按下SCAN按钮并且保持大约1秒钟。
2.根据下表检测音响放大器(外部)检测显示操作起动音响放大器(外部)检测模式正常音响放大器工作信号已输出扬声器发出声音系统完好扬声器不发出声音检测以下部分:·音响放大器(外部)·扬声器·低音放大器继电器·(基本单元—音响放大器(外部)—低音放大器继电器)故障音响放大器工作信号没有输出更换基本单元3.关掉音响或将点火开关打到LOCK(关)位置停止诊断帮助功能T-178启动 步骤1:操作模式对导航控制单元的输入信号正确吗? 步骤2:情况检测模式 有任何错误信号提示吗?结束 否车载诊断[巡航控制系统]前言概述A6E817266350W01·有两种车载诊断功能:一是操作模式,用来检测和指示对控制组件输入信号的正确操作;二是情况检测模式,用来显示系统中的错误。

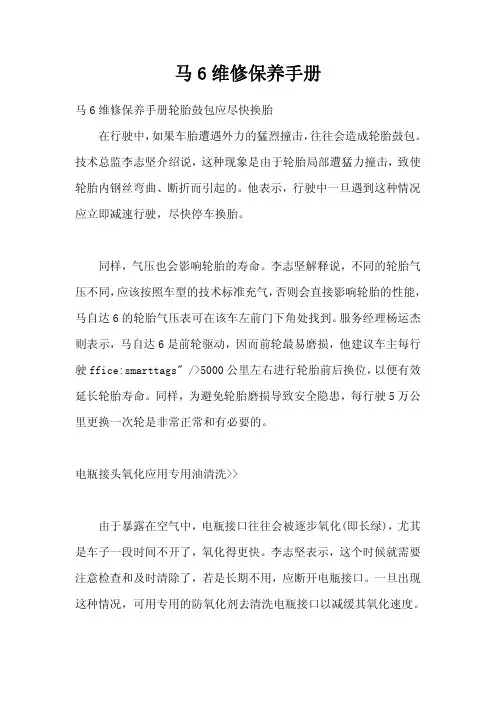

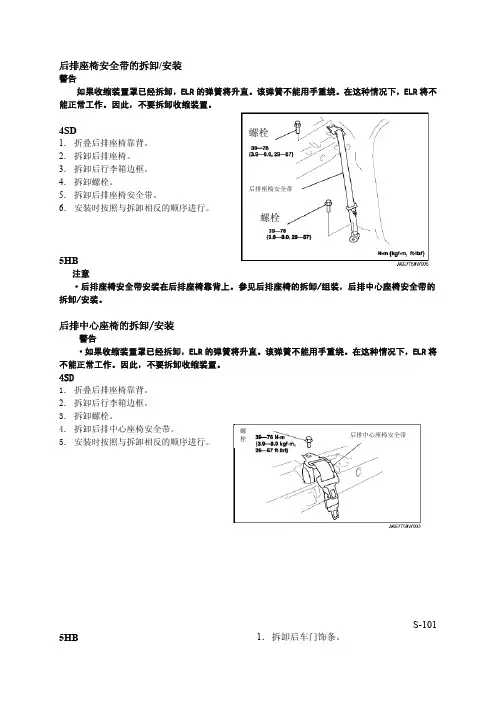

马6维修保养手册马6维修保养手册轮胎鼓包应尽快换胎在行驶中,如果车胎遭遇外力的猛烈撞击,往往会造成轮胎鼓包。
