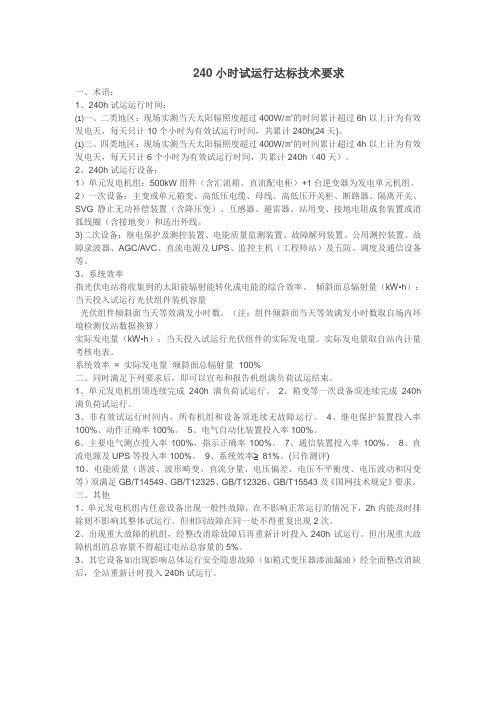

光伏电站240小时试运行达标技术要求

240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。

⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。

2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。

2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。

3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。

3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。

倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。

（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。

实际发电量取自站内计量考核电表。

系统效率= 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。

1、单元发电机组须连续完成240h满负荷试运行。

2、箱变等一次设备须连续完成240h 满负荷试运行。

3、非有效试运行时间内，所有机组和设备须连续无故障运行。

4、继电保护装置投入率100%、动作正确率100%。

5、电气自动化装置投入率100%。

6、主要电气测点投入率100%，指示正确率100%。

7、通信装置投入率100%。

8、直流电源及UPS等投入率100%。

1、总则1.1 为确保并网发电启动试运行工作顺利、有序地进行，特制订本方案；1.2 本方案仅适用于项目并网发电启动试运行；1.3 本方案仅列出主要试验项目与试验步骤，相应试验的具体方法参见相应厂家技术文件；1.4 本方案上报启动委员会批准后执行。

2、编制依据2.1 《电气装置安装施工及验收规范》2.2 有关设备合同、厂家资料、设计资料3、本次启动试运行的范围本次启动试运行的设备主要包括：太阳能光伏板 1#-4#方阵、 1#-4#逆变器、 1#-4#箱式变压器、电站 10KV 系统、监控系统、电能计量系统、厂用电系统、通讯系统等。

本次启动试运行的太阳能 01#-04#方阵系统额定发电容量为 3.9MW。

4、试运行人员配备试运行总指挥由项目经理担任，副总指挥由担任，由做技术负责、电工作业人员 2 人组成。

对试运行人员要求以技工和有经验的青工为骨干，必须能够从事电气作业，试运行必须是专职的并持有有效证件，必须服从技术负责统一指挥。

试运行由技术员组织安全、技术交底，使试运行人员熟悉图纸、明确方法及安全文明施工要求，按试运行大纲和各归口部门要求进行。

未接受交底人员不得进行启动试运行。

5、启动试运行前的检查5.1 太阳能光伏板检查5.1.1 太阳能光伏板已按设计及厂家要求安装完毕，设备完好；5.1.2 太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠；5.1.3 太阳能光伏板组串开路电压、短路电流均已测试完成，具备发电条件。

5.2 汇流箱 (47 台)检查5.2.1 汇流箱 (47 台)已按设计要求安装完毕，接线完成，接地良好；5.2.2 各太阳能电池方阵的正、负极保险均已投入；5.2.3 汇流箱 (01~20-HLX01~14)输出开关在合位；5.2.4 各太阳能电池组串的开路电压满足并网要求(不超过最大输入电压： DC1000V)。

5.3.1 01#-07#逆变器(01~07)系统的所有设备已安装完毕并检验合格，接地系统良好；54.3.2 01#-07#逆变器(01~07)系统的单体调试已完成，设备状态良好，具备启动试运行调试条件；5.3.3 检查 01#-07#低压直流柜(01~20-ZLG01 、02)的各直流开关均在断开位置，测量各直流开关进线侧的开路电压满足并网要求(不超过最大输入电压： DC1000V)；5.3.4 检查 01#-20#低压直流柜(01~20-ZLG01、02)至逆变柜(01~20-NBQ01、02)之间的直流空开在断开位置；5.3.5 检查逆变器(01~20-NBQ01、02)电网侧空开在断开位置。

光伏电站光伏区并网试运行方案光伏发电项目光伏区工程并网发电启动试运行方案批准：******审核：编写：******二○一九年六月1.总则1.1 为确保*******（一期100MWp）并网光伏电站并网发电启动试运行工作顺利、有序地进行，特制订本方案。

1.2 本方案仅适用于*******光伏电站100MWp（一期60MWp）并网发*******（一期100MW）并网光伏电站试运行方案电启动试运行。

1.3 本方案仅列出主要试验项目与试验步骤，相应试验的具体方法参见相应厂家技术文件。

1.4 本方案上报启动委员会批准后执行。

2.编制依据2.1 《电气装置安装施工及验收规范》2.2 有关设备合同、厂家资料、设计资料3.本次启动试运行的范围本次启动试运行的三条35KV集电线路为：1#汇集线：31#、27#、26#，3个子方阵2#汇集线：30#、28#、22#、21#、20#、19#，6个子方阵3#汇集线：3#、2#、1#、18#、17#，5个子方阵设备主要包括：上述子方阵的太阳能光伏板、组串式逆变器、交流汇流箱、箱式变压器、35KV集电线路、视频监控系统、通讯系统等。

本次启动试运行的光伏区子方阵系统额定发电容量为21.6MWp。

4.启动试运行前的检查4.1 太阳能光伏板检查4.1.1 太阳能光伏板已按设计及厂家要求安装完毕，设备完好。

4.1.2 太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠。

4.1.3 太阳能光伏板已清扫完毕，具备发电条件。

4.1.4 各太阳能电池方阵的组串开路电压测试正常（详见测试记录）。

4.2 交流汇流箱检查4.2.1 交流汇流箱已按设计要求安装完毕，接线完成，接地良好。

4.2.2 输入、输出电压相序正确，绝缘良好。

4.2.3 电缆标识清晰，防火封堵良好。

4.2.4 交流汇流箱输出开关在断开位置。

4.3 组串逆变器检查4.3.1 组串逆变器8路直流输入端MC4插头已安装完毕，并检查正负极正确，直流电压正常，接地系统良好。

太阳能光伏电站调试及试运行方案
一、检查设备
1.检查电池板
1.1 检查电池板表面是否有明显损伤，并进行清洁。

1.2 使用万用表检查电池板输出电压是否正常，并记录。

2.检查逆变器
2.1 检查逆变器是否有明显损伤，并进行清洁。

2.2 使用万用表检查逆变器输入电压是否正常，并记录。

2.3 检查逆变器输出电压是否正常，并记录。

二、检查线路
1.检查电缆
1.1 检查电缆表面是否有明显损伤，并进行清洁。

1.2 使用万用表检查电缆电阻是否正常，并记录。

2.检查接线端子
2.1 检查接线端子是否有松动或氧化，并进行处理。

2.2 使用万用表检查接线端子电阻是否正常，并记录。

三、试运行
1.开机
1.1 将电池板电缆连接到逆变器输入端。

1.2 将逆变器输出端连接到配电箱。

1.3 将配电箱输出端连接到市电。

1.4 打开逆变器开关。

2.检查参数
2.1 使用监控软件检查电池板输出电压和电流、逆变器输入电压和电流、逆变器输出电压和电流是否正常。

2.2 检查电表读数是否与监控软件数据一致。

四、调试
1.调整电池板夹角
1.1 根据实际情况调整电池板的倾斜角度。

1.2 记录调整后电池板输出的电压和电流。

2.调整逆变器参数
2.1 根据实际情况调整逆变器的参数，以提高发电效率。

2.2 记录调整后逆变器输入输出的电压和电流。

以上为太阳能光伏电站调试及试运行方案。

新能源电厂240小时试运行管理办法第一章总则第一条为了加强风光场站设备管理，规范240小时试运行流程,明确职责划分和验收要求等，确保新投项目顺利移交生产运行，特制定本办法。

第二条本办法适用于新投项目240小时试运行验收工作。

第二章职责划分第三条职责（1）负责制定新投项目240小时试运行管理办法；（2）指导督促新投项目240小时试运行质量验收执行情况。

第四条项目公司职责（1）负责组织新投项目240小时整套试运行工作；（2）负责新投项目240小时试运行条件的自检；（3）负责组织新投项目240小时试运行中质量问题处理；（4）配合上级部门做好新投项目240小时试运行条件的检查工作；（5）负责组织新投项目240小时试运行验收签证。

第五条风机供应商、光伏系统承包商职责（1）配合项目公司完成进入试运行前各项检查工作；（2）对240小时试运行全过程负责，并在现场指定一名工程师专门负责数据采集和提交工作；（3）保证各项设备在进入240小时前运行可靠，资料完备，运行数据真实、有效、及时。

第三章验收程序第六条新投项目在设备运行稳定、缺陷全部处理完毕、资料移交齐全的情况下，由风机供应商、光伏系统承包商书面向项目公司提出试运行申请，根据现场情况由项目公司会商工程管理部、电力运营部共同决定是否同意进入试运行，并由项目公司以书面形式答复对方。

第六条同意进入试运行时应书面明确试运行起始日期、时间等，同时还应准备做好试运行记录。

第七条风电项目进入试运行的检查内容，见附件1。

第八条光伏发电项目进入试运行的检查内容，见附件2。

第九条验收内容（l）单台风机或光伏单元发电机组在试运行期间内，各项考核指标均满足合同有关规定要求；（2）批次（或全部）试运行风机或光伏单元发电机组在试运行期间内，各项考核指标均满足项目公司与厂家共同确认的批次（或全部）试运行要求；对于在要求范围内未通过试运行预验收的风机或光伏单元发电机组，给予重新试运行考核；（3）试运行报告数据完整、准确、有效，报告合格；（4）召开试运行验收评定会议，并根据试运行结果，分批次（或全部）签署试运行验收证书。

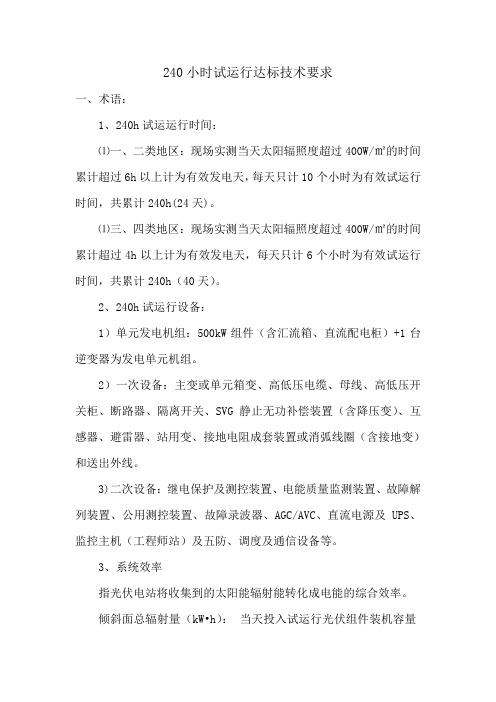

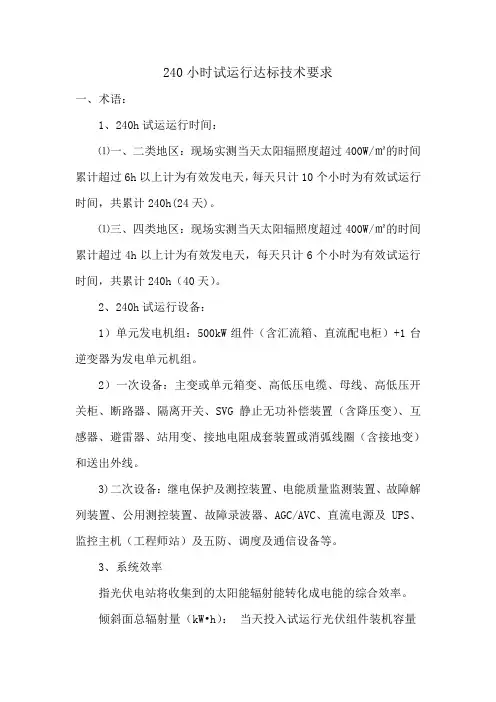

240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。

⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。

2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。

2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。

3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。

3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。

倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。

（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。

实际发电量取自站内计量考核电表。

系统效率 = 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。

1、单元发电机组须连续完成240h满负荷试运行。

2、箱变等一次设备须连续完成240h满负荷试运行。

3、非有效试运行时间内，所有机组和设备须连续无故障运行。

4、继电保护装置投入率100%、动作正确率100%。

5、电气自动化装置投入率100%。

6、主要电气测点投入率100%，指示正确率100%。

7、通信装置投入率100%。

8、直流电源及UPS等投入率100%。

光伏电站验收标准太阳能光伏发电系统验收考核办法第⼀章总则为确保太阳能光伏发电系统在现场安装调试完成后，综合检验太阳能光伏发电系统的安全性、功率特性、电能质量、可利⽤率和噪声⽔平，并形成稳定⽣产能⼒，制定本验收标准。

第⼆章验收标准第⼀条编制依据（⼀）太阳能光伏发电系统验收规范CGC/GF003.1-2009 （⼆）建筑⼯程施⼯质量验收统⼀标准GB50300（三）建筑结果荷载规范GB50009-2001（四）电⽓设备交接试验标准GB50150（五）电⽓装置安装⼯程接地装置施⼯及验收规范GB50169 （六）电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规范GB50171（七）电⽓装置安装⼯程低压电器施⼯及验收规范GB50254 （⼋）电器安装⼯程⾼压电器施⼯及验收规范GBJ147（九）建筑电⽓⼯程施⼯质量验收规范GB50303（⼗）光伏组件（PV）安全鉴定第⼀部分：结构要求GB/T20047.1-2006（⼗⼀）光伏系统性能监测测量、数据交换和分析导则GB/T20513-2006（⼗⼆）（所有部分）交流1000V和直流1500V以下低压配电系统电⽓安全-防护措施的试验测量或监控设备GB/T18216 （⼗三）光伏系统并⽹技术要求GB/T19939（⼗四）光伏（PV）系统电⽹接⼝特性GB/20046（⼗五）地⾯⽤晶体硅光伏组件设计鉴定和定型IEC:61215 2005（⼗六）并⽹光伏发电系统⽂件、试运⾏测试和检查的基本要求ICE:62446:2009（⼗七）保护装置剩余电流动作的⼀般要求ICE/TR60755:2008（⼗⼋）400V以下低压并⽹光伏发电专⽤逆变器技术要求和试验⽅法CNCA/CTS0004-2009（⼗九）太阳能光伏发电运⾏规程（⼆⼗）电⼒建设施⼯及验收技术规程DL/T5007（⼆⼗⼀）太阳能光伏发电系统技术说明书、使⽤⼿册和安装⼿册（⼆⼗⼆）太阳能光伏发电系统订货合同中的有关技术性能指标要求（⼆⼗三）太阳能光伏发电系统基础设计图纸与有关标准第⼆条验收组织机构太阳能光伏发电⼯程调试完成后，建设单位组建验收领导⼩组，设组长1名、副组长2名、组员若⼲名，由建设、设计、监理、施⼯、安装、调试、⽣产⼚家等有关单位负责⼈及有关专业技术⼈员组成。

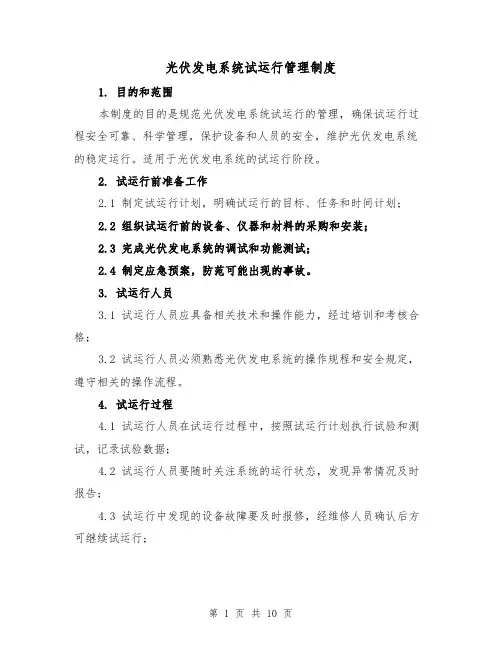

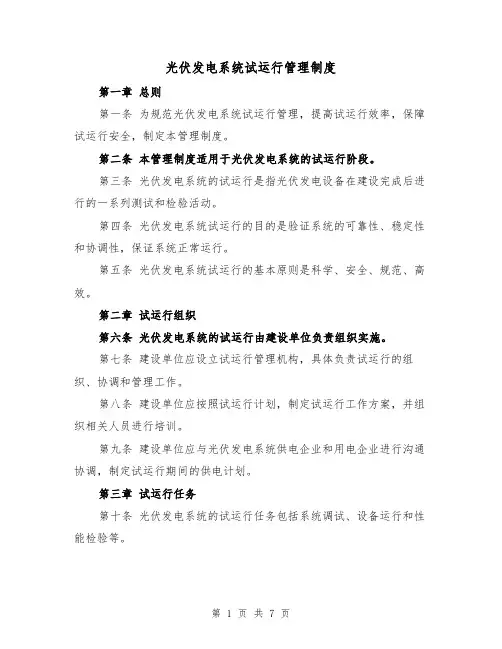

光伏发电系统试运行管理制度1. 目的和范围本制度的目的是规范光伏发电系统试运行的管理，确保试运行过程安全可靠、科学管理，保护设备和人员的安全，维护光伏发电系统的稳定运行。

适用于光伏发电系统的试运行阶段。

2. 试运行前准备工作2.1 制定试运行计划，明确试运行的目标、任务和时间计划；2.2 组织试运行前的设备、仪器和材料的采购和安装；2.3 完成光伏发电系统的调试和功能测试；2.4 制定应急预案，防范可能出现的事故。

3. 试运行人员3.1 试运行人员应具备相关技术和操作能力，经过培训和考核合格；3.2 试运行人员必须熟悉光伏发电系统的操作规程和安全规定，遵守相关的操作流程。

4. 试运行过程4.1 试运行人员在试运行过程中，按照试运行计划执行试验和测试，记录试验数据；4.2 试运行人员要随时关注系统的运行状态，发现异常情况及时报告；4.3 试运行中发现的设备故障要及时报修，经维修人员确认后方可继续试运行；4.4 在试运行过程中，要加强对设备的日常巡检和保养，及时清理设备、检查线路，确保设备的正常运行。

5. 试运行结束5.1 完成试运行任务后，试运行人员要对试运行的过程和结果进行总结和评估；5.2 上报试运行报告，包括试运行过程中遇到的问题和解决措施；5.3 提出光伏发电系统正式投运的建议，包括设备的完好率、性能指标、安全可靠性等。

6. 安全和环保6.1 试运行过程中，要按照相关的安全规范和操作规程进行操作，保证人员的安全；6.2 试运行过程中，要保护生态环境，确保光伏发电系统的运行不对周围环境造成污染。

7. 相关责任7.1 光伏发电系统试运行的责任人要落实试运行工作的组织和管理；7.2 试运行人员要按照规定执行试运行计划，确保试运行的顺利进行；7.3 设备维护人员要及时维修设备，确保设备的正常运行。

8. 附则本制度的解释权归光伏发电系统管理部门所有，有关问题和事件的处理，按照相关规定执行。

对本制度的修改和补充，应经相关部门审核批准。

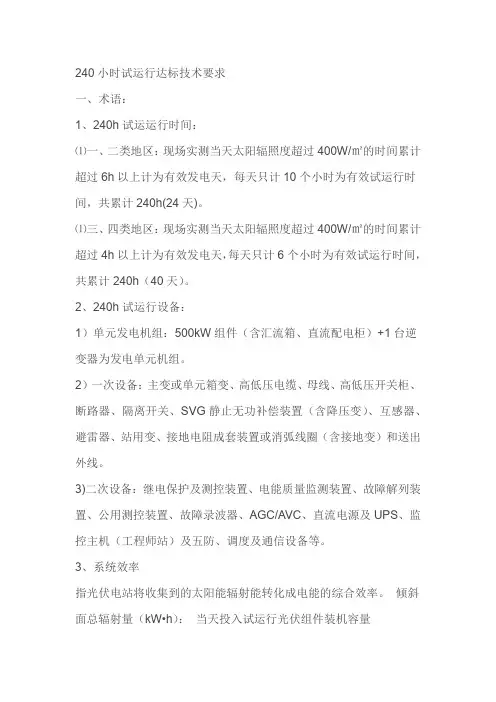

240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。

⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。

2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。

2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。

3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。

3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。

倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。

（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。

实际发电量取自站内计量考核电表。

系统效率= 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。

1、单元发电机组须连续完成240h满负荷试运行。

2、箱变等一次设备须连续完成240h满负荷试运行。

3、非有效试运行时间内，所有机组和设备须连续无故障运行。

4、继电保护装置投入率100%、动作正确率100%。

5、电气自动化装置投入率100%。

6、主要电气测点投入率100%，指示正确率100%。

7、通信装置投入率100%。

8、直流电源及UPS等投入率100%。

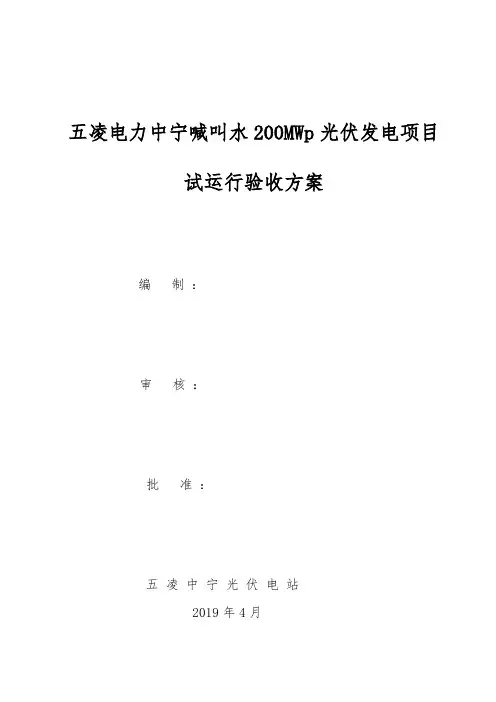

五凌电力中宁喊叫水200MWp光伏发电项目试运行验收方案编制：审核：批准：五凌中宁光伏电站2019年4月五凌电力中宁喊叫水200MWp光伏发电项目试运行验收方案一、编制目的五凌中宁隆基光伏电站于2017年3月开工，2017年6月26并网发电，电站位于中宁县西南约80公里处的喊叫水乡石泉村，距离银川市约220公里。

项目装机容量200兆瓦，电站主设备配有110KV升压站、35千伏配电室、继电保护室、SVG成套设备、接地变等。
