光伏电站技术要求

地面光伏电站光伏场区验收标准及技术要求
一、支架安装的验收
采用紧固件的支架，紧固点应牢固，不应有弹垫未压平等现象。

支架倾斜角度偏差不应大于±1o。

支架安装的垂直度及水平度的偏差应符合现行国家标准《光伏电站施工规范》的有关规定。

支架的防腐处理应符合设计要求。

二、光伏组件安装的验收
光伏组件的外观及接线盒、连接器应完好无损，无划伤及隐裂现象。

光伏组件间接插件连接应牢固，连接线应进行处理，整齐、美观。

光伏组件安装倾斜角度偏差不应大于±1o。

相邻光伏组件边缘高差小于等于2mm,同组光伏组件边缘高差小于等于5mm。

方阵的绝缘电阻应符合设计要求。

光伏组件进行组串连接后应对光伏组串的开路电压和短路电流进行测试。

240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。

⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。

2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。

2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。

3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。

3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。

倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。

（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。

实际发电量取自站内计量考核电表。

系统效率= 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。

1、单元发电机组须连续完成240h满负荷试运行。

2、箱变等一次设备须连续完成240h 满负荷试运行。

3、非有效试运行时间内，所有机组和设备须连续无故障运行。

4、继电保护装置投入率100%、动作正确率100%。

5、电气自动化装置投入率100%。

6、主要电气测点投入率100%，指示正确率100%。

7、通信装置投入率100%。

8、直流电源及UPS等投入率100%。

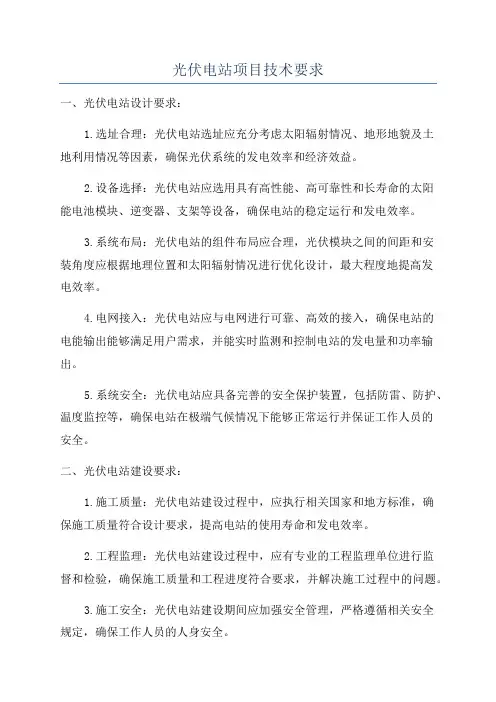

光伏电站项目技术要求一、光伏电站设计要求：1.选址合理：光伏电站选址应充分考虑太阳辐射情况、地形地貌及土地利用情况等因素，确保光伏系统的发电效率和经济效益。

2.设备选择：光伏电站应选用具有高性能、高可靠性和长寿命的太阳能电池模块、逆变器、支架等设备，确保电站的稳定运行和发电效率。

3.系统布局：光伏电站的组件布局应合理，光伏模块之间的间距和安装角度应根据地理位置和太阳辐射情况进行优化设计，最大程度地提高发电效率。

4.电网接入：光伏电站应与电网进行可靠、高效的接入，确保电站的电能输出能够满足用户需求，并能实时监测和控制电站的发电量和功率输出。

5.系统安全：光伏电站应具备完善的安全保护装置，包括防雷、防护、温度监控等，确保电站在极端气候情况下能够正常运行并保证工作人员的安全。

二、光伏电站建设要求：1.施工质量：光伏电站建设过程中，应执行相关国家和地方标准，确保施工质量符合设计要求，提高电站的使用寿命和发电效率。

2.工程监理：光伏电站建设过程中，应有专业的工程监理单位进行监督和检验，确保施工质量和工程进度符合要求，并解决施工过程中的问题。

3.施工安全：光伏电站建设期间应加强安全管理，严格遵循相关安全规定，确保工作人员的人身安全。

4.环境保护：光伏电站建设过程中应注重环境保护，遵守环境保护相关法律法规，减少对生态环境的影响，并采取有效措施进行生态恢复和环境治理。

5.通信设备：光伏电站建设过程中，应在适当位置设置通信设备，用以实时监测和控制光伏系统的发电量、功率输出和运行状态等信息，确保电站的正常运行。

三、光伏电站运行要求：1.发电效率：光伏电站应保证每个太阳能电池模块的发电效率，最大程度地提高整体发电效益。

2.监测管理：光伏电站应配备完善的监测设备和管理系统，实时监测和管理电站的发电量、功率输出、运行状态等信息，及时发现问题并采取相应措施进行处理。

3.维护保养：光伏电站应有专业人员进行定期的维护和保养，确保光伏组件、逆变器、支架等设备的正常运行，延长设备的使用寿命。

光伏发电设备技术要求一、工程概况地理位置：福州市台江区（东经119°18′，北纬26°6′）年平均太阳能辐照量：4400兆焦/平方米技术类型：光伏建筑屋顶一体化项目容量：5.5kWp光伏系统主要由光伏组件方阵、直流汇线盒、直流配电柜、逆变器、交流配电柜等部分构成。

光伏阵列由太阳能电池组件构成，光伏阵列安装在福州电业局调度中心大楼裙楼五楼屋顶。

同时，光伏阵列按照合理的组串方式接入汇线盒，然后接入直流配电柜，汇线盒和直流配电柜中包括防雷保护装置以及短路保护等功能。

经过直流部分的汇流调整之后，直流输出接入逆变器。

本建设项目采用并网技术，不设置蓄电池组。

二、相关规范和标准1）GB50009-2001《建筑结构荷载设计规范》2）GB50057-94《建筑物防雷设计规范》3）建质〖2003〗4号《全国民用建筑工程设计技术措施》2003年3月1日起执行4）GB12632-90《单晶硅太阳能电池总规范》5）GB/T19064-2003家用太阳能光伏电源系统技术条件和试验方法6）GB/T 19939-2005 光伏系统并网技术要求7）GB/T 20046-2006 光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）8）GB/Z 19964-2005 光伏发电站接入电力系统技术规定三、设备及工程建设1.基本要求及程序a)美观性：依据建筑结构图，进行光伏阵列铺设的初步设计。

需提出光伏阵列的安装施工方案，根据现场的日照数据，合理选择光伏阵列的倾角，提供约5.5kW的最大功率。

进行支架强度设计，提供必要的力学计算依据。

b)开放性：设计系统详细的数据采集系统方案，通讯协议开放，便于整体系统数据汇总监控，且系统要求具有灵活性和可扩充性。

各子系统的投入退出应留有自动/手动/通讯控制接口。

c)示范性：从项目的设计、施工和售后服务进行周密计划，并规范化实施，为以后同类工程的实施起示范作用。

d)安全性：保证所建的系统绝对安全。

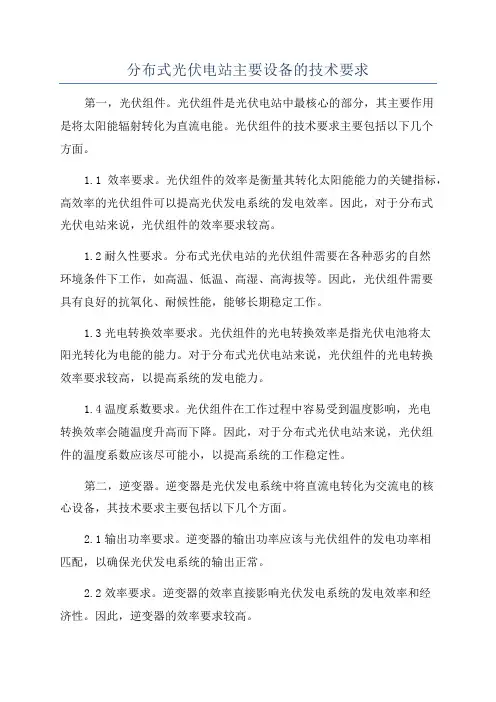

分布式光伏电站主要设备的技术要求第一，光伏组件。

光伏组件是光伏电站中最核心的部分，其主要作用是将太阳能辐射转化为直流电能。

光伏组件的技术要求主要包括以下几个方面。

1.1效率要求。

光伏组件的效率是衡量其转化太阳能能力的关键指标，高效率的光伏组件可以提高光伏发电系统的发电效率。

因此，对于分布式光伏电站来说，光伏组件的效率要求较高。

1.2耐久性要求。

分布式光伏电站的光伏组件需要在各种恶劣的自然环境条件下工作，如高温、低温、高湿、高海拔等。

因此，光伏组件需要具有良好的抗氧化、耐候性能，能够长期稳定工作。

1.3光电转换效率要求。

光伏组件的光电转换效率是指光伏电池将太阳光转化为电能的能力。

对于分布式光伏电站来说，光伏组件的光电转换效率要求较高，以提高系统的发电能力。

1.4温度系数要求。

光伏组件在工作过程中容易受到温度影响，光电转换效率会随温度升高而下降。

因此，对于分布式光伏电站来说，光伏组件的温度系数应该尽可能小，以提高系统的工作稳定性。

第二，逆变器。

逆变器是光伏发电系统中将直流电转化为交流电的核心设备，其技术要求主要包括以下几个方面。

2.1输出功率要求。

逆变器的输出功率应该与光伏组件的发电功率相匹配，以确保光伏发电系统的输出正常。

2.2效率要求。

逆变器的效率直接影响光伏发电系统的发电效率和经济性。

因此，逆变器的效率要求较高。

2.3运行稳定性要求。

逆变器作为光伏发电系统的核心设备，其运行稳定性对整个系统的稳定运行至关重要。

第三，变压器。

变压器用于提高光伏发电系统的输出电压，其技术要求主要包括以下几个方面。

3.1高效率要求。

变压器的高效率可以减少能源损耗，提高系统的经济性。

3.2高负载容量要求。

变压器需要具备较高的负载容量，以满足光伏发电系统的需求。

3.3绝缘性能要求。

变压器需要具备良好的绝缘性能，以确保系统的安全运行。

第四，汇流箱。

汇流箱是将多个光伏组件的直流电汇流到逆变器的设备，其技术要求主要包括以下几个方面。

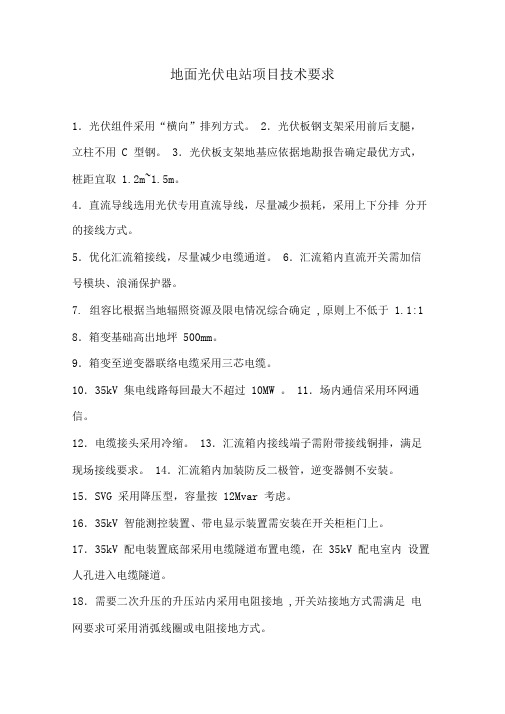

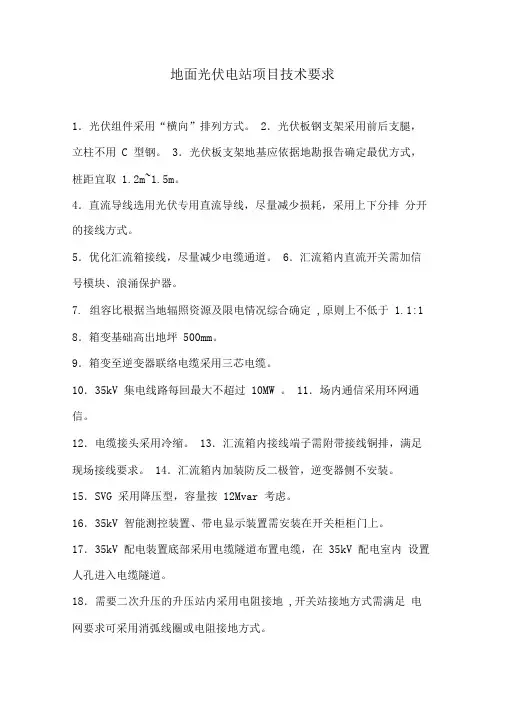

地面光伏电站项目技术要求1．光伏组件采用“横向”排列方式。

2．光伏板钢支架采用前后支腿，立柱不用C 型钢。

3．光伏板支架地基应依据地勘报告确定最优方式，桩距宜取1.2m~1.5m。

4．直流导线选用光伏专用直流导线，尽量减少损耗，采用上下分排分开的接线方式。

5．优化汇流箱接线，尽量减少电缆通道。

6．汇流箱内直流开关需加信号模块、浪涌保护器。

7. 组容比根据当地辐照资源及限电情况综合确定,原则上不低于1.1:1 8．箱变基础高出地坪500mm。

9．箱变至逆变器联络电缆采用三芯电缆。

10．35kV 集电线路每回最大不超过10MW 。

11．场内通信采用环网通信。

12．电缆接头采用冷缩。

13．汇流箱内接线端子需附带接线铜排，满足现场接线要求。

14．汇流箱内加装防反二极管，逆变器侧不安装。

15．SVG 采用降压型，容量按12Mvar 考虑。

16．35kV 智能测控装置、带电显示装置需安装在开关柜柜门上。

17．35kV 配电装置底部采用电缆隧道布置电缆，在35kV 配电室内设置人孔进入电缆隧道。

18．需要二次升压的升压站内采用电阻接地,开关站接地方式需满足电网要求可采用消弧线圈或电阻接地方式。

19．光伏组件阵列间采用接地扁钢跨接并引下接地，两端需可靠接地。

20．常规地面电站组件底边在有杂草生长的地面距地不小于500mm, 其余不小于400mm.21．沿海等污染严重的地区光伏组件采用抗PID 组件，逆变器配合采用抗PID 配置，所有电气设备采用耐污型设备,.22．钢支架需满足结构要求下增加壁厚及镀锌厚度抗腐蚀,也可采用玻璃钢支架.23．配电楼设置35kV 配电间、低压站用配电间、集中控制室（面积不小于40m2,采用300mm高架空地板）、二次设备间（采用300mm 高架空地板）、工具间、休息室。

24．综合楼定员按12 人考虑（1 个总经理、1 个副总经理、10 个运行人员），需设置1 个总经理办公室、1 个副总经理办公室、1 个公用大办公室、1 个大会议室、1 个活动室（约50m2）、1 个资料室、1 个备品间、1 个厨房、1 个小型餐厅、5 个双人宿舍（含独立卫生间）、1 个总经理宿舍（含独立卫生间）、1 个副总经理宿舍（含独立卫生）、1 个独立卫生间。

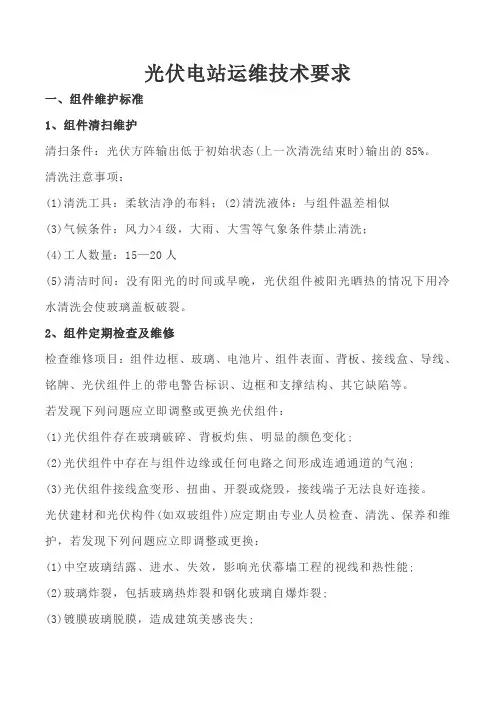

光伏电站运维技术要求一、组件维护标准1、组件清扫维护清扫条件：光伏方阵输出低于初始状态(上一次清洗结束时)输出的85%。

清洗注意事项：(1)清洗工具：柔软洁净的布料；(2)清洗液体：与组件温差相似(3)气候条件：风力>4级，大雨、大雪等气象条件禁止清洗；(4)工人数量：15—20人(5)清洁时间：没有阳光的时间或早晚，光伏组件被阳光晒热的情况下用冷水清洗会使玻璃盖板破裂。

2、组件定期检查及维修检查维修项目：组件边框、玻璃、电池片、组件表面、背板、接线盒、导线、铭牌、光伏组件上的带电警告标识、边框和支撑结构、其它缺陷等。

若发现下列问题应立即调整或更换光伏组件：(1)光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化;(2)光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡;(3)光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。

光伏建材和光伏构件(如双玻组件)应定期由专业人员检查、清洗、保养和维护，若发现下列问题应立即调整或更换：(1)中空玻璃结露、进水、失效，影响光伏幕墙工程的视线和热性能;(2)玻璃炸裂，包括玻璃热炸裂和钢化玻璃自爆炸裂;(3)镀膜玻璃脱膜，造成建筑美感丧失;(4)玻璃松动、开裂、破损等。

3、组件定期测试测试内容：绝缘电阻、绝缘强度、组件IV特性、组件热特性。

4、阵列定期检查及维修检查维修项目：光伏方阵整体、受力构件、连接构件和连接螺栓、金属材料的防腐层、预制基座、阵列支架、等电位连接线、接地可靠性，其它缺陷等。

5、阵列定期测试光伏阵列应满足以下要求：(1)光伏方阵整体不应有变形、错位、松动等现象。

(2)用于固定光伏方阵的植筋或后置螺栓不应松动，采取预制基座安装的光伏方阵，预制基座应放置平稳、整齐，位置不得移动。

(3)光伏方阵的主要受力构件、连接构件和连接螺栓不应损坏、松动，焊缝不应开焊，金属材料的防锈涂膜应完整，不应有剥落、锈蚀现象。

(4)光伏方阵的支承结构之间不应存在其他设施;光伏系统区域内严禁增设对光伏系统运行及安全可能产生影响的设施。

光伏电站小时试运行达标技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。

⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。

2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。

2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。

3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。

3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。

倾斜面总辐射量（kWh）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。

（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kWh）：当天投入试运行光伏组件的实际发电量。

实际发电量取自站内计量考核电表。

系统效率=实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。

1、单元发电机组须连续完成240h满负荷试运行。

2、箱变等一次设备须连续完成240h满负荷试运行。

3、非有效试运行时间内，所有机组和设备须连续无故障运行。

4、继电保护装置投入率100%、动作正确率100%。

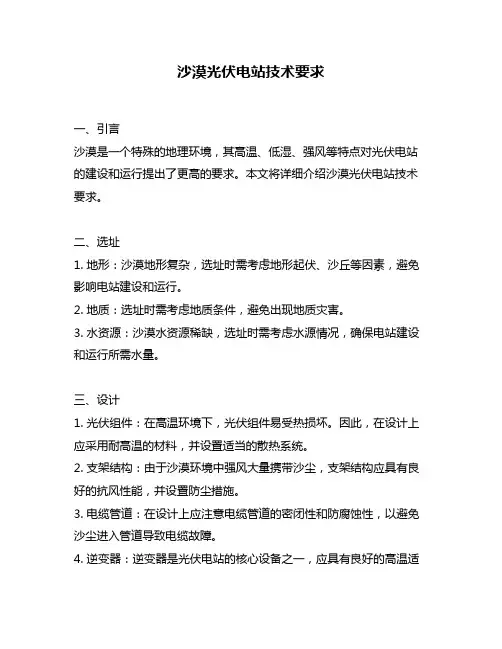

沙漠光伏电站技术要求一、引言沙漠是一个特殊的地理环境，其高温、低湿、强风等特点对光伏电站的建设和运行提出了更高的要求。

本文将详细介绍沙漠光伏电站技术要求。

二、选址1. 地形：沙漠地形复杂，选址时需考虑地形起伏、沙丘等因素，避免影响电站建设和运行。

2. 地质：选址时需考虑地质条件，避免出现地质灾害。

3. 水资源：沙漠水资源稀缺，选址时需考虑水源情况，确保电站建设和运行所需水量。

三、设计1. 光伏组件：在高温环境下，光伏组件易受热损坏。

因此，在设计上应采用耐高温的材料，并设置适当的散热系统。

2. 支架结构：由于沙漠环境中强风大量携带沙尘，支架结构应具有良好的抗风性能，并设置防尘措施。

3. 电缆管道：在设计上应注意电缆管道的密闭性和防腐蚀性，以避免沙尘进入管道导致电缆故障。

4. 逆变器：逆变器是光伏电站的核心设备之一，应具有良好的高温适应性和可靠性。

四、建设1. 施工方式：在施工过程中，应注意防风、防尘、防晒等措施，确保施工安全和质量。

2. 材料储存：在沙漠环境下，材料易受热、易腐蚀。

因此，在储存材料时应避免阳光直射和潮湿环境。

3. 现场管理：现场管理应严格按照规范进行，确保施工质量和安全。

五、运行与维护1. 清洗：由于沙漠环境中大量沙尘会附着在光伏组件表面，影响发电效率。

因此，在运行过程中需要定期清洗光伏组件表面。

2. 维护保养：定期对电站进行维护保养，检查设备运行情况，并及时处理故障。

3. 安全管理：加强安全管理，确保电站运行安全。

六、总结沙漠光伏电站技术要求较高，需要在选址、设计、建设、运行与维护等方面采取相应的措施。

只有全面考虑各种因素，才能确保沙漠光伏电站的高效运行和长期稳定发电。
