初中物理探究电流与电阻、电压的关系伏安法测电
阻测电功率
一、电流与电阻、电压的关系
1.欧姆定律简介
o欧姆定律是描述电流、电压和电阻之间关系的基本定律。
它表明，在一个线性电阻器中，电流与电压成正比，与电阻成
反比。
2.实验装置
o需要一个稳定的电源、电阻器、电压表、电流表和滑动变阻器。
3.实验操作
o通过改变电阻器的值，同时观察电压表和电流表的读数变化，记录数据。
4.数据分析
o绘制电流与电压、电阻的图表，分析它们之间的关系。
二、伏安法测电阻
1.伏安法原理
o利用欧姆定律，通过测量电阻器两端的电压和通过的电流，可以计算出电阻的值。
2.实验步骤
o连接电路，确保电压表并联在电阻器两端，电流表串联在电路中。
o调节滑动变阻器，改变电路中的电流和电压，记录多组数据。
3.数据处理
o根据欧姆定律，计算每组数据对应的电阻值，并求平均值以减少误差。
三、测电功率
1.电功率定义
o电功率表示单位时间内消耗的电能，公式为P=UI（功率P等于电压U乘以电流I）。
2.实验方法
o使用电能表直接测量电功率，或通过测量电压和电流，再利用公式计算。
3.注意事项
o确保电路连接正确，避免短路或超过设备承受范围。
o多次测量取平均值，以减小误差。
通过这些实验，我们可以更深入地理解电流、电压、电阻和电功率之间的关系，为实际应用打下基础。
电流与电压电阻的关系知识点电流与电压电阻的关系知识点学习可以这样来看，它是一个潜移默化、厚积薄发的过程。
物理网编辑了电流与电压电阻的关系知识点，希望对您有所帮助!实验目的及原理：探究电流与电压、电阻的关系。
探究电流与电压、电阻的关系：实验器材：定值电阻、电流表、电压表、电源、开关、导线、滑动变阻器一、探究一：电阻一定，电流与电压的关系实验内容与步骤：1.(开关断开，变阻器调大最大值)(如图)2. 闭合开关调节滑动变阻器，使R两端电压为1V、1.5V、2V，观察电流表的读数，填表。
实验结果与数据处理：分析结论：电阻一定，电流与电压成正比。
二、探究二：电压一定，探究电流与电阻的关系实验内容与步骤：1.按电路图连接电路(开关断开，变阻器调大最大值)(如图)2.保持电压U=2V不变，更换电阻，使电阻分别为10Ω、20Ω、30Ω，观察电流表的读数，填表。
分析结论：电压一定，电流与电阻成反比。
采用控制变量法研究电流与电压、电阻的关系:研究电流跟电压、电阻关系的实验分两步：第一步保持电阻不变，通过改变电压，观察电流的变化;第二步保持电压不变，通过改变电阻，观察电流的变化，从而得出了它们之间的关系。
这种研究方法称为控制变量法。
例:某实验小组的同学在探究欧姆定律时，采用丁如图甲所示的电路图，实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω，电源电压是3V，滑动变阻器的阻值范围是0～15Ω。
(1)他们在探究某一因素变化对电流的影响时，采用控制变量法。
实验分两步进行：①保持电阻不变，探究电流与____的关系;②保持电压不变，探究电流与____的关系。
(2)实验中，电流表的量程应选____A，电压表的.量程应选_____V;某次实验中，若电流表的示数是0.3A，电压表的示数是1.5V，请根据你前面选择的量程，在图乙中分别画出两表指针的位置。
(3)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持_____不变。
八年级物理电路知识点在初中物理中，学习电路是必要的，电路是将电流引导到需要的地方的工具。
学习电路时，需要掌握的重要知识点包括电流、电阻和电压的关系、串联和并联电路、欧姆定律等。
一、电流、电阻和电压的关系在电路中，电流、电阻和电压是密不可分的。
电流是电荷通过导体的速率，电阻是阻碍电流流动的属性，电压是电能在电路中的单位。
在电路中，电流、电阻和电压的关系由欧姆定律公式表达，I=V/R，其中I代表电流强度，V代表电压，R代表电阻强度。
二、串联和并联电路在电路中，电路元件可以串联或并联。
串联电路是指电流依次通过每个电路元件的电路。
电阻可以通过叠加来计算电路总阻力。
并联电路是指电流分别通过每个电路元件的电路。
在并联电路中，每个电路元件的电压相同，电流从各个电路元件流过总电路。
串联电路和并联电路的组合形成更复杂的电路。
三、欧姆定律欧姆定律是电路中最基本的定律之一。
根据欧姆定律，电流强度与电压成比例，电阻与电流成反比例。
这意味着电阻越大，电流强度越小，电压与电流强度成正比。
四、电阻电阻是电路中的重要参数，是控制电路中电流流动的因素。
电阻的单位是欧姆（Ω），电阻值越大，电流强度越小。
电阻可以表示为电阻强度R=V/I，其中V代表电压，I代表电流强度。
五、电源在电路中，电源时引导电流流动的源头。
电源的类型包括电池、发电机和太阳能电池等。
六、电容电容是电路中的重要元素，是储存电荷和电能的工具。
电容的单位是法拉（F），电容可以用以下公式表示，C=Q/V，其中Q是电容器中存储的电荷，V是电容器的电压。
七、电感电感也是电路中的重要元素之一，指导电路中电流的变化。
电感的单位是亨（H），电感可以用以下公式表示，V=-L(dI/dt)，其中V是电压，L是电感的系数。
总结学习电路是初中物理的重要部分，需要掌握电流、电阻、电容、电压和电感等重要知识点。
此外，了解串联电路和并联电路的组成和欧姆定律的公式对于深入了解电路及其应用是必要的。

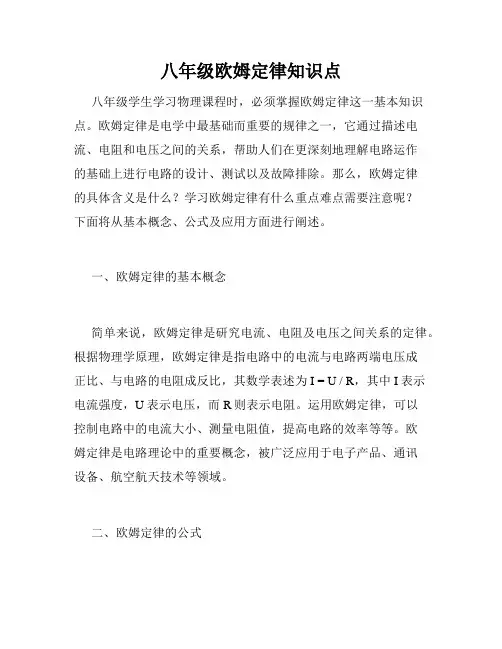

八年级欧姆定律知识点八年级学生学习物理课程时，必须掌握欧姆定律这一基本知识点。
欧姆定律是电学中最基础而重要的规律之一，它通过描述电流、电阻和电压之间的关系，帮助人们在更深刻地理解电路运作的基础上进行电路的设计、测试以及故障排除。
那么，欧姆定律的具体含义是什么？学习欧姆定律有什么重点难点需要注意呢？下面将从基本概念、公式及应用方面进行阐述。
一、欧姆定律的基本概念简单来说，欧姆定律是研究电流、电阻及电压之间关系的定律。
根据物理学原理，欧姆定律是指电路中的电流与电路两端电压成正比、与电路的电阻成反比，其数学表述为I = U / R，其中I表示电流强度，U表示电压，而R则表示电阻。
运用欧姆定律，可以控制电路中的电流大小、测量电阻值，提高电路的效率等等。
欧姆定律是电路理论中的重要概念，被广泛应用于电子产品、通讯设备、航空航天技术等领域。
二、欧姆定律的公式欧姆定律的公式I = U / R是基本参数之间的数学关系，也是掌握欧姆定律的必要前提。
为了深入理解欧姆定律，我们需要对这个公式的三个参数进行具体解释。
首先，电流强度I指的是电子流经导体的数量，单位是安培（A），其数值表示了电子流经元件的速率。
由于电流的表达式是I = Q / t（Q为电荷数量，t为时间），因此电流强度越大，元件内部的电荷流动速度就会越快，反之亦然。
其次，电阻R表示当电流通过元件时所遇到的阻力，单位是欧姆（Ω），其数值表示了通过元件时的阻力大小。
导体的电阻与导体的材质、截面积、长度和温度有关。
理解电阻主要注意以下两点：1. 随着电阻的增加，直流电路内的电流强度会减小。
2. 随着电阻的增加，元件内部的能量损失会加大，即发热现象会加剧。
最后，电压U实际上是指电荷在电路上移动时的电势差，单位是伏特（V），其数值表示了电路中电荷流动的电位能大小。
电压在电路中的分布是不定的，即不同位置可能有不同的电压值，但两端的电压相减的结果总是等于电路中通过的电压。
八年级下册物理公式一、欧姆定律部分1．I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）2．I=I1=I2=…=In(串联电路中电流的特点：电流处处相等)3．U=U1+U2+…+Un(串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4．I=I1+I2+…+In(并联电路中电流的特点：干路上的电流等于各支路电流之和) 5．U=U1=U2=…=Un（并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）6．R=R1+R2+…+Rn(串联电路中电阻的特点：总电阻等于各部分电路电阻之和) 7．1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8．R并=R/n（n个相同电阻并联时求总电阻的公式）9．R串=nR(n个相同电阻串联时求总电阻的公式)10．U1：U2=R1：R2（串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）11．I1：I2=R2：R1（并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）二、电功电功率部分12．P=UI（经验式，适合于任何电路）13．P=W/t（定义式，适合于任何电路）14．Q=I2Rt(焦耳定律，适合于任何电路)15．P=P1+P2+…+Pn（适合于任何电路）16．W=UIt(经验式,适合于任何电路)17.P=I2R(复合公式，只适合于纯电阻电路)18.P=U2/R(复合公式，只适合于纯电阻电路)19.W=Q（经验式，只适合于纯电阻电路。
其中W是电流流过导体所做的功，Q 是电流流过导体产生的热）20.W=I2Rt(复合公式，只适合于纯电阻电路)21.W=U2t/R(复合公式，只适合于纯电阻电路)22．P1:P2=U1:U2=R1:R2(串联电路中电功率与电压、电阻的关系：串联电路中，电功率之比等于它们所对应的电压、电阻之比)23．P1:P2=I1:I2=R2:R1(并联电路中电功率与电流、电阻的关系：并联电路中，电功率之比等于它们所对应的电流之比、等于它们所对应电阻的反比)。
浙教版科学八年级上册 期末复习-重难点集训专题4.6.1 电流与电压、电阻的关系重难点1：探究电流与电压的关系方 法：控制电阻不变，然后调节滑动变阻器，使得电阻R 两端的电压发生变化，然后读出在不同电压下对应电流表的示数。
结 论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比。
注 意：导体中的电流与导体两端的电压成正比，其前提条件是电阻一定（或同一段导体），不能反过来说电压跟电流成正比，电压是因，电流是果，因为导体两端有了电压，导体中才会有电流重难点2：探究电流与电阻的关系方 法：保持电压不变，在电路中换用不同的定值电阻，通过调节滑动变阻器的滑片，保证被测电阻两端的电压恒定不变，用电流表测出不同定值电阻中的电流值，研究电流跟电阻的变化规律。
变阻器的作用：保护电路和控制电阻两端电压不变结 论：在电压不变的情况下，导体中的电流跟导体的电阻成反比。
注 意：导体中的电流与导体的电阻成反比，其前提条件是电压一定，不能反过来说电阻跟电流成反比，因为电阻是导体本身的一种性质，它的大小由导体本身来决定，与导体中通过的电流无关。
1．在研究电流跟电压、电阻的关系实验中，能得到的结论是( C ) ①电阻一定时，导体两端的电压跟通过导体的电流成正比 ②电阻一定时，通过导体的电流跟导体两端的电压成正比 ③导体两端电压一定时，导体的电阻和通过导体的电流成反比 ④导体两端电压一定时，通过导体的电流和导体的电阻成反比 A ．①② B ．②③ C ．②④ D ．①④ 下列说法中，不正确的是（ D ）A ．相同的电压加在阻值不同的导体两端，电流一定不同B ．用不同的电阻研究电流和电压的关系，得到的结论都一样C ．同一电阻，它两端电压越大，通过它的电流也越大D ．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变 3． 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是（ D ） A ． 该导体的电阻随电压增大而增大 B ． 该导体的电阻随电流的增大而减小C ． 当导体两端的电压为0时，电阻为0D ． 当导体两端的电压为0时，电流为0第5题在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U —I 关系图像，从图中可以看出R1与R2的大小关系是（ A ）A ． R1＞R2B ． R1=R2C ． R1＜R2D ． 无法确定5. 小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I －U 图像。
浙教版八年级上册第四章第六节电流与电压电阻的关系【知识点分析】一.探究电流与电压电阻的关系：1.实验仪器：学生电源一个，滑动变阻器一个，电流表一个，电压表一个，10欧，15欧、20欧和30欧的电阻各一个，开关一个，导线若干2.探究电流与电压的关系：①实验方法：采取控制变量的方式，控制电阻不变改变电压大小，观察电流变化②实验电路图与U-I图像：③实验结论：导体的电阻不变时，通过导体的电流和它两端的电压成正比3.探究电流与电阻的关系：①实验方法：采取控制变量的方式，控制电压不变改变电阻大小，观察电流变化②实验电路图与R-I图像：③实验结论：导体两端的电压不变时，通过导体的电流和电阻成反比4.欧姆定律及意义：①1827年德国物理学家欧姆总结出了欧姆定律,其内容是导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
②欧姆定律的表达式:I=U/R5.伏安法测电阻：①利用如图所示的电路图，读出电压和电流表的示数，用欧姆定律计算电阻【考点回顾】1.理解电流与电压电阻之间的关系2.掌握两个实验3.理解欧姆定律及变式4.伏安法测电阻必须掌握【例题分析】【例1】某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。
请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的（）A．B．C．D．【例2】利用如图所示的电路可以开展许多实验，下列有关说法正确的是（）A．闭合开关前，应该先将滑片P滑到最右端B．利用该电路可以测定R的阻值C．研究电流与电压的关系时，滑动变阻器只有保护电路的作用D．研究电流与电阻的关系时，更换更大的R后，应将滑动变阻器的滑片向右移到适当位置【例3】在研究电流与电压、电流与电阻关系的实验中，下列有关说法正确的是（）A．在电压一定时，导体的电阻与通过导体中的电流成反比B．在电阻一定时，导体两端的电压与通过导体的电流成正比C．在电流一定时，导体的电阻与导体两端的电压成正比D．导体的电阻大小与其两端的电压、通过导体的电流大小无关【例4】如图所示，是某同学在探究“电流与电阻关系”实验中设计的电路图、数据收集以及绘制的图像，对此提出了以下的见解，其中说法不正确的是（）A．该实验中滑动变阻器的作用既保护了电路又可以控制定值电阻两端的电压不变B．实验中无论如何调节滑片始终达不到预定电压值的原因可能是滑动变阻器最大阻值过小C．由图中数据可知I﹣R图像中的阴影部分面积为2VD．本实验需要控制定值电阻两端的电压不变，不需要再改变定值电阻两端电压多次实验【例5】如图所示是某电子秤内部简化电路。
八年级物理电路中的电流与电压关系电流与电压的关系是物理学中的基础概念之一，特别是在电路中。
理解电流与电压之间的关系对于学习和应用电路非常重要。
本文将详细探讨八年级物理电路中的电流与电压关系。
一、电流的定义与测量电流是指通过导体的电荷流动。
电流的单位是安培（A），用符号“I”表示。
根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I = V / R。
因此，当电压恒定时，电流与电阻成反比；当电阻恒定时，电流与电压成正比。
二、电压的定义与测量电压是指电荷在电路中移动时所具有的势能差。
电压的单位是伏特（V），用符号“V”表示。
电压可以通过电压计进行测量。
在电路中，正负极之间的电压差驱动电流的流动。
三、电流与电压关系的实例分析在电路中，电流与电压之间的关系可以通过不同的电路元件来观察和分析。
以下是几个具体的实例。
1. 并联电路当电路中存在多个电阻并联连接时，电压在不同的电阻上是相同的，而电流则根据电阻的大小而有所不同。
根据欧姆定律，电流与电阻成反比，因此电阻越小，电流越大。
这说明在并联电路中，电流与电阻成反比关系。
2. 串联电路当电路中存在多个电阻串联连接时，电流在不同的电阻上是相同的，而电压则根据电阻的大小而有所不同。
根据欧姆定律，电压与电阻成正比，因此电阻越小，电压越小。
这说明在串联电路中，电压与电阻成正比关系。
3. 电阻变化与电流、电压关系在同一电路中，如果电阻的数值发生变化，那么电流和电压也将发生相应的变化。
根据欧姆定律，当电阻减小时，电流增大；当电阻增大时，电流减小。
而电压则随着电阻的变化而相应地改变，达到了电流与电阻成反比的关系。
四、电流与电压关系的实际应用理解电流与电压的关系对于应用电路非常重要。
以下是一些实际应用的例子。
1. 家庭用电家庭中的电路通常采用串联电路连接，以确保各个电器设备都能获得适当的电压。
同时，根据不同的电器设备需要，通过调整电阻来控制电流大小，以保证设备的正常运行。
17.1電流與電壓、電阻的關係【教材及學情分析】電流跟電壓、電阻的關係實際上就是歐姆定律，它是電學中的基本定律，是進一步學習電學知識和分析電路的基礎，是本章的重點。
要求學生通過探究活動得出，從而更進一步體驗科學探究的方法。
這一節綜合性較強，從知識上講，要用到電路中的電流、電壓和電阻的概念；從技能上講，要用到電流錶、電壓表和滑動變阻器等。
學生要通過自己的實驗得出歐姆定律，但最關鍵的又是實驗方法，學生對實驗方法的掌握既是重點也是難點，這個實驗難度比較大，主要在實驗的設計、資料的記錄以及資料的分析方面，學生出現錯誤的可能性也比較大，所以實驗的評估和交流也比較重要。
課本是在前面“電流”“電壓”“電阻”等知識學習的基礎上，推斷出電流與電壓、電阻的定性關係。
這樣處理：一是給接下來的實驗結果做了鋪墊，不致使學生感到突然；二是目的明確，使學生對將要探究的問題產生強烈的願望，要想證實這個推斷，有了定性的關係，又知道電流是可以用電流錶測量的物理量，電壓是可以用電壓表測量的物理量，電阻也是可測量的物理量。
在此基礎上就可以引出“探究電流與電壓、電阻會不會有定量關係”的問題。
本節課“探究電流跟電壓、電阻的關係”是一個完整的科學探究過程，讓學生經歷科學的探究，學習科學猜想、設計實驗、設計實驗表格、分析論證、感悟科學方法。
因此這節課無論在知識學習上還是在培養學生運用知識解決實際問題的能力上都具有十分重要的作用。
所以教學中，在注重學生的理論聯繫實際能力的同時，更要關注學生的科學探究能力的提高。
【教學目標】1．知識與技能①通過實驗探究電流、電壓和電阻的關係；②會同時使用電壓表和電流錶測量一段導體兩端的電壓和其中的電流；③會使用滑動變阻器來改變一段導體兩端的電壓。
2．過程與方法①通過探究過程，進一步體會科學探究方法；②領悟用“控制變數法”來研究物理問題的科學方法；③通過實驗、分析和探索過程，提高根據實驗資料歸納物理規律的能力，學會用圖像研究物理問題。
【物理知识点】电流电阻电压三者关系
电阻、电压、电流三者之间的关系就是欧姆定律I=U/R，或者U=IR。
用文字表达就是在同一电路中，当电阻一定时，流过导体电流与导体两端电压成正比；当导体两端电压一定时，流过导体电流与导体电阻成反比。
导体对电流的阻碍作用就叫该导体的电阻。
电阻（Resistance，通常用“R”表示）是一个物理量，在物理学中表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种性质。
导体的电阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号为Ω。
电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。
此概念与水位高低所造成的水压相似。
需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。
科学上把单位时间里通过导体任一横截面的电量叫做电流强度，简称电流，电流符号为I，单位是安培（A），简称“安”（安德烈·玛丽·安培，1775年—1836年，法国物理学家、化学家，在电磁作用方面的研究成就卓著，对数学和物理也有贡献。
电流的国际单位安培即以其姓氏命名）。
